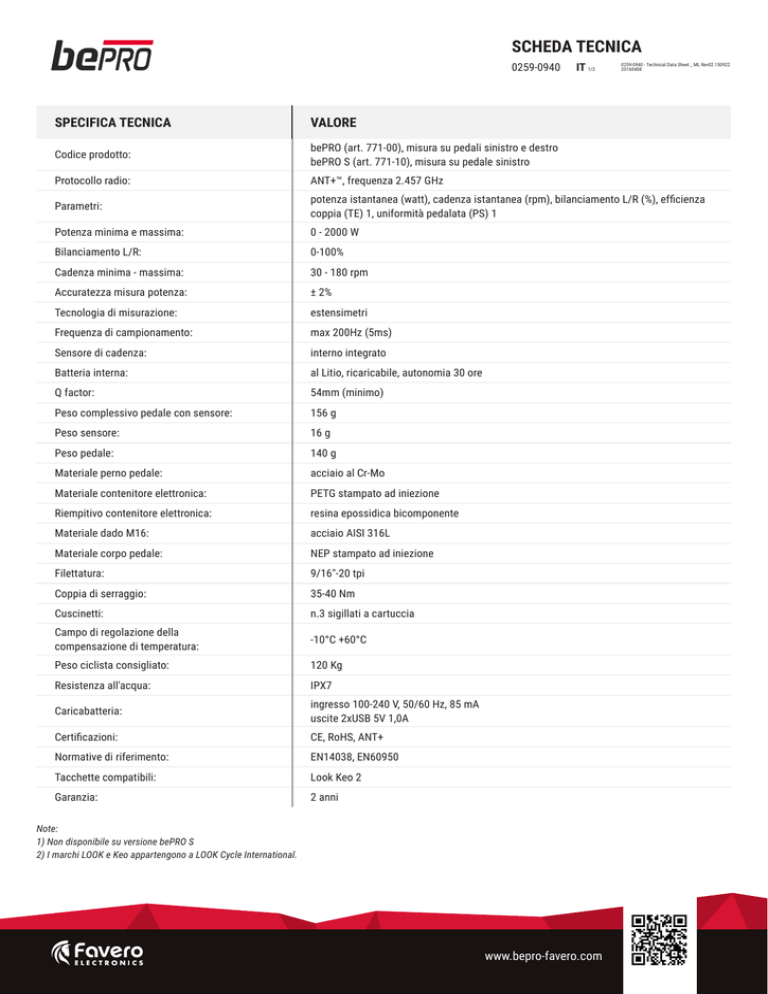

scheda tecnica

SCHEDA TECNICA
0259-0940
IT 1/2
0259-0940 - Technical Data Sheet _ ML Rev02 150922
20160408
SPECIFICA TECNICA
VALORE
Codice prodotto:
bePRO (art. 771-00), misura su pedali sinistro e destro
bePRO S (art. 771-10), misura su pedale sinistro
Protocollo radio:
ANT+™, frequenza 2.457 GHz
Parametri:
potenza istantanea (watt), cadenza istantanea (rpm), bilanciamento L/R (%), efficienza
coppia (TE) 1, uniformità pedalata (PS) 1
Potenza minima e massima:
0 - 2000 W
Bilanciamento L/R:
0-100%
Cadenza minima - massima:
30 - 180 rpm
Accuratezza misura potenza:
± 2%
Tecnologia di misurazione:
estensimetri
Frequenza di campionamento:
max 200Hz (5ms)
Sensore di cadenza:
interno integrato
Batteria interna:
al Litio, ricaricabile, autonomia 30 ore
Q factor:
54mm (minimo)
Peso complessivo pedale con sensore:
156 g
Peso sensore:
16 g
Peso pedale:
140 g
Materiale perno pedale:
acciaio al Cr-Mo
Materiale contenitore elettronica:
PETG stampato ad iniezione
Riempitivo contenitore elettronica:
resina epossidica bicomponente
Materiale dado M16:
acciaio AISI 316L
Materiale corpo pedale:
NEP stampato ad iniezione
Filettatura:
9/16"-20 tpi
Coppia di serraggio:
35-40 Nm
Cuscinetti:
n.3 sigillati a cartuccia
Campo di regolazione della
compensazione di temperatura:
-10°C +60°C
Peso ciclista consigliato:
120 Kg
Resistenza all'acqua:
IPX7
Caricabatteria:
ingresso 100-240 V, 50/60 Hz, 85 mA
uscite 2xUSB 5V 1,0A
Certificazioni:
CE, RoHS, ANT+
Normative di riferimento:
EN14038, EN60950
Tacchette compatibili:
Look Keo 2
Garanzia:
2 anni
Note:
1) Non disponibile su versione bePRO S
2) I marchi LOOK e Keo appartengono a LOOK Cycle International.
www.bepro-favero.com
SCHEDA TECNICA
94 mm
0259-0940
IT 2/2
0259-0940 - Technical Data Sheet _ ML Rev02 150922
20160408
A
A’
DIMENSIONI bePRO - PEDALE CON SENSORE
Scala 1:1
96 mm
A’
37 mm
A
10,5 mm
94 mm
A - A’
54 mm
Q-factor
9/16” -20tpi
96 mm
37 mm
10,5 mm
SCHEMA DI MONTAGGIOA - A’
Rondella
Dado M16 (34-40 Nm)
Dado M16 e rondella
Art. 771-70
Dado M6:
• coppia serraggio 35-40 Nm
54 mm
Q-factor
9/16” -20tpi
Nb.: Ingrassare il perno
utilizzando grasso al litio
Sensore bePRO su perno sinistro
Art. 771-90
Sensore bePRO su perno destro
Art. 771-91
Corpo pedale sinistro
Art. 771-60
Corpo pedale destro
Art. 771-65
Paraolio
Cuscinetti 10/15
Coperchietto micro-USB
Art. 771-74
Cuscinetti, dado M6, paraolio,
tappo di chiusura
Art. 771-72
Dado M6:
• coppia serraggio 8-10 Nm
• senso di chiusura orario per pedale sinistro
• senso di chiusura anti-orario per pedale destro
Usare chiave a tubo
da 9mm (CH9)
con Ø13 esterno max.
Cuscinetto 6/13
Dado M6 (8-10 Nm)
Tappo di chiusura
Tappo di chiusura:
• senso di chiusura orario sia per pedale destro che sinistro
www.bepro-favero.com
