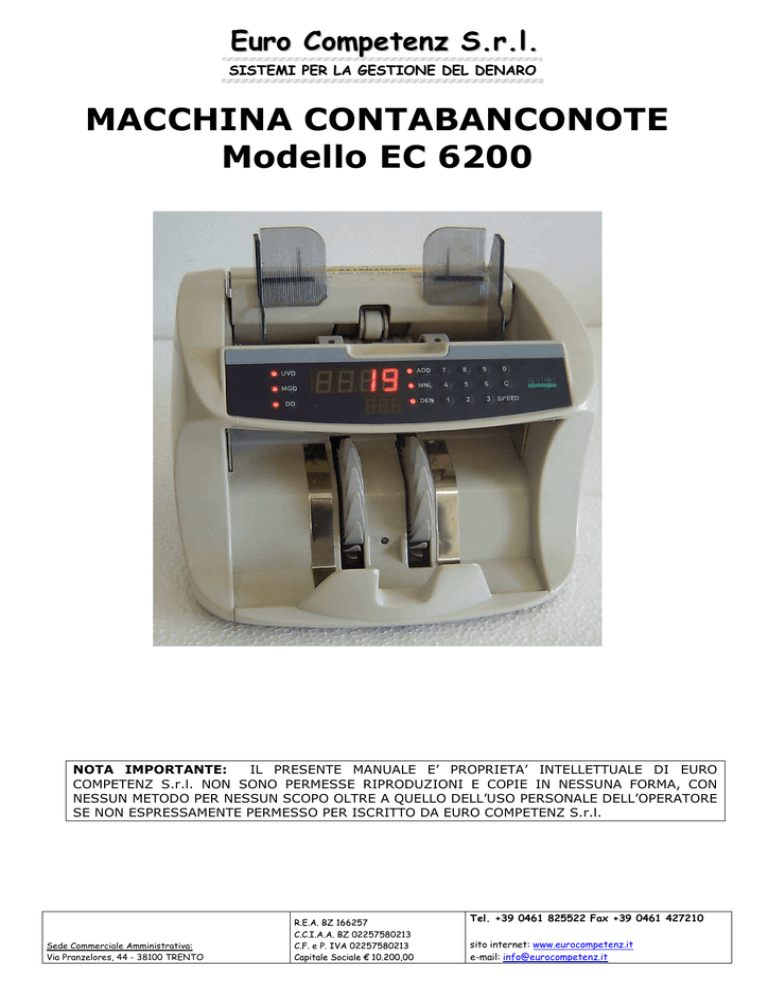

MACCHINA CONTABANCONOTE Modello EC 6200

Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
MACCHINA CONTABANCONOTE
Modello EC 6200
NOTA IMPORTANTE:
IL PRESENTE MANUALE E’ PROPRIETA’ INTELLETTUALE DI EURO
COMPETENZ S.r.l. NON SONO PERMESSE RIPRODUZIONI E COPIE IN NESSUNA FORMA, CON
NESSUN METODO PER NESSUN SCOPO OLTRE A QUELLO DELL’USO PERSONALE DELL’OPERATORE
SE NON ESPRESSAMENTE PERMESSO PER ISCRITTO DA EURO COMPETENZ S.r.l.
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
DESCRIZIONE MACCHINA
CONTENITORE BANCONOTE
PROLUNGAMENTI
IMPILATORE
VITE REGOLAZIONE SPESSORE
PULSANTE ACCENSIONE
ZONA ESPULSIONE BANCONOTE
PRESA D’ALIMENTAZIONE
TASTI DISPLAY
DISPLAY CONTEGGIO
DISPLAY PRENOTAZIONE
TASTIERINO NUMERICO
NOME TASTO
RESTART
TASTIERINO NUMERICO
C
MNL
ADD
DEN
SPEED
DISPLAY PRENOTAZIONE
DISPLAY CONTEGGIO
UVD
MGD
DD
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
DESCRIZIONE/USO
INIZIO CONTEGGIO O CANCELLAZIONE DI UN MESSAGGIO DI ERRORE
Tastiera a membrana composta da 10 tasti numerici (0 – 9) utilizzata per la
prenotazione (fino a 3 cifre).
Tasto per cancellare sia la prenotazione impostata sul display sia il valore del
conteggio effettuato.
Tasto per selezionare il tipo di conteggio (automatico o manuale).
Tasto per abilitare/disabilitare la funzione dell’ADDIZIONE VALORI.
Tasto per modificare il livello di riferimento per la detenzione delle doppie
banconote (a seconda della gradazione di colore delle banconote da contare).
Tasto per la scelta della velocità di conteggio più opportuna (1400/1000/700).
Questo display evidenzia il numero della prenotazione e i messaggi d’errore
Questo display evidenzia il numero delle banconote contate (fino a 4 cifre).
Con questo tasto la macchina viene posta nella condizione di riconoscere le
banconote false in funzione della fluorescenza.
Con questo tasto la macchina viene posta nella condizione di riconoscere le
banconote false senza il magnetico.
Tasto per regolare la sensibilità della funzione di detenzione della dimensione delle
banconote
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
SPECIFICHE TECNICHE
VELOCITA' CONTEGGIO
CAPACITA' CONTENITORE
CAPACITA' USCITA
DIMENSIONI BANCONOTE
SPESSORE BANCONOTE
CIFRE DISPLAY PRENOTAZIONE
CIFRE DISPLAY CONTEGGIO
CONSUMO
DIMENSIONI
PESO
ALIMENTAZIONE
TEMPERATURA
UMIDITA’
1400/1000/700 banconote/min.
300 banconote
100 banconote
50/90 mm x 110/175 mm
0,075/0,15 mm
3 Led
4 Led
55W
275 x 195 x 230 mm
5,5 Kg
AC110V/AC220V RAM 50/60Hz
0° - 40°
20% - 80%
INFORMAZIONI SULLA SICUREZZA
•
•
•
•
•
•
•
•
•
Leggere il manuale d’uso prima di operare con la macchina Contabanconote
Siate sicuri che la macchina sia correttamente collegata alla presa di corrente!
Controllate che non vi siano oggetti estranei nel cassetto di carico banconote come ad esempio oggetti metallici,
bottoni ecc.
Tenete lontani liquidi di qualsiasi tipo. In caso di versamento liquidi sulla macchina, togliete immediatamente la
corrente elettrica e rivolgetevi ad un centro d’assistenza tecnica autorizzato.
Disponete la macchina EC 6200 su un tavolo rigido, non traballante
Temperatura d’utilizzo : 0°C - 40°C
Non usate EC 6200 all’aperto o in zone con alto tasso di umidità!
Non aprite l’involucro della macchina!
Usate unicamente accessori e pezzi di ricambio originali forniti da EURO COMPETENZ SRL!
PRIMA ACCENSIONE
Inserire la presa di corrente.
Accendere la macchina premendo l'interruttore generale posto
nella parte posteriore della macchina.
0=off=spenta, 1=on=accesa
PULSANTE ACCENSIONE
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
USO DELLA MACCHINA
1. Premere l’interruttore dell’accensione della macchina.
2. Controllare il livello del detettore di gradazione colore della banconota ed eventualmente regolarlo appropriatamente.
In questa macchina è possibile scegliere tra 3 differenti livelli di densità. Assicurarsi di aver scelto quello più
appropriato per il buon funzionamento della macchina.
Le regolazioni dei livelli di densità vengono ripristinate ad ogni accensione della macchina.
Nel caso dovesse apparire troppo frequentemente il codice di errore “Ed”, cambiare il livello di densità premendo il
tasto DEN come segue:
- In presenza di banconote macchiate o dalla stampa molto scura. Premere il tasto DEN per 3 volte sino a far apparire il
numero “3” sul display della prenotazione.
- In presenza di banconote nuove o dalla stampa molto chiara. Premere il tasto DEN per 1 volta sino a far apparire il
numero “1” sul display della prenotazione.
3. Scelta del tipo di conteggio
Questo tipo di macchina può lavorare in conteggio libero o a prenotazione:
- Conteggio libero: con questo sistema la macchina conta tutte le banconote poste nel suo contenitore senza fermarsi. La
regolazione sarà fatta azzerando dal display la prenotazione eventualmente già presente, premendo il tasto “CLEAR”.
- Conteggio a prenotazione: con questo sistema la macchina conta le banconote secondo il numero digitato sull’apposito
display (qualsiasi numero sino a 999 fatta eccezione per il “nullo”).
N.B. il conteggio successivo partirà automaticamente al momento della rimozione dall’appilatore delle banconote appena
contate.
Nel caso in cui la macchina dovesse fermarsi per mancanza banconote prima di aver raggiunto la quantità stabilita in
prenotazione, sarà sufficiente mettere altre banconote nel contenitore e la macchina ripartirà automaticamente
fino al raggiungimento della prenotazione.
4. Funzione di somma dei valori
Con questa funzione il display evidenzia il totale generale dei conteggi effettuati. Per attivarla, premere il tasto ADD
(led acceso). Per disattivarla, premere nuovamente il tasto ADD (led spento).
5. Arresto e ripresa del conteggio
Per fermare la macchina durante il conteggio, premere semplicemente il tasto RESART.
Per riprendere il conteggio, premere nuovamente il tasto RESTART.
6. Avvio automatico/manuale
Il led MNL accesso indica che la macchina si trova nella funzione di avvio manuale, vale a dire che il tasto RESTART
deve essere premuto ad ogni nuovo conteggio.
Il led MNL spento indica invece che la macchina si trova in funzione di avvio automatico, vale a dire che la stessa
inizierà automaticamente il conteggio non appena verranno piazzate delle banconote nel suo contenitore.
7. Regolazione rotella spessore
La regolazione dello spessore viene fatta già dal fabbricante prima della consegna. Tuttavia, può succedere di doverla
variare nei casi seguenti:
- nel caso il messaggio d’errore EC (catena) dovesse comparire troppo frequentemente: girare la rotella ADJ nella
direzione del segno “-“ (sottile)
- nel caso in cui il conteggio non dovesse avvenire con regolarità a causa di banconote nuove, piegate o troppo sottili:
girare la rotella ADJ nella direzione del segno “+” (spesso).
8. Regolazione tipo di detenzione
Funzione detenzione dimensionale
Tramite questa funzione, la macchina memorizza le dimensioni della prima banconota contata e nel caso in cui nella
mazzetta da contare dovesse esserci una banconota più piccola, la macchina si fermerà e sul display della
prenotazione comparirà il codice di errore “dd”.
E’ possibile abilitare e disabilitare questa funzione premendo il tasto DD (led acceso = funzione abilitata – led spento =
funzione disabilitata).
I codici di riferimento di questa funzione sono i seguenti:
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
Codice funzione
1
funzione detenzione dimensionale abilitata – livello sensibilità 5 +/- 1 mm
2
funzione detenzione dimensionale abilitata – livello sensibilità 4 +/- 1 mm
3
funzione detenzione dimensionale abilitata – livello sensibilità 3 +/- 1 mm
N.B. Ogni volta che si preme il tasto DD, sul display della prenotazione appare per un secondo il codice della funzione
programmata e l’indicatore del tasto DD lampeggia.
Quando la macchina si ferma, verificare le due ultime banconote che sono state contate, togliere quella più piccola,
premere nuovamente il tasto RESTART per cancellare il messaggio d’errore e ripetere nuovamente il conteggio.
Per contare le banconote con questa funzione disabilitata, prima di tutto mazzettare le banconote ordinatamente, togliendo
quelle eventualmente piegate o strappate prima di porle nel contenitore, servendosi anche dei prolungamenti
dell’appilatore in dotazione, in modo tale da posizionarle accuratamente al centro dello stesso.
Funzione detenzione falso
Con questa funzione, la macchina si ferma non appena dovesse individuare una o più banconote false.
DETENZIONE UV
Con questa funzione è possibile controllare l’autenticità delle banconote (fluorescenza) tramite il loro passaggio sotto a dei
raggi ultravioletti.
Nei casi sospetti, la macchina si fermerà e sul display apparirà il codice “CF1”.
Questa funzione viene attivata con la semplice pressione del tasto UV (led acceso).
I codici di riferimento di questa funzione sono i seguenti:
codice
1
2
3
funzione
bassa definizione – funzione UV disponibile
media definizione – funzione UV disponibile
alta definizione - funzione UV disponibile
La durata media di una lampada UV è di circa 600 ore.
E’ possibile regolarne il grado di fluorescenza tramite l’apposito potenziometro (4 posizioni)
Nel caso in cui, nonostante l’aumento della regolazione della densità, quest’ultima non dovesse variare in modo
soddisfacente, significa che la lampada UV è esaurita e va pertanto sostituita.
DETENZIONE MG
Con questa funzione è possibile individuare le banconote che non risultano impresse con inchiostro magnetico (e quindi,
false).
Nei casi sospetti, la macchina si fermerà e apparirà il codice di errore “CF2”.
Questa funzione viene attivata con la semplice pressione del tasto MGD (led acceso). Per disattivarla, premere nuovamente
il tasto MGD.
I codici di riferimento di questa funzione sono i seguenti:
codice
1
2
3
funzione
bassa definizione – funzione MGD disponibile
media definizione – funzione MGD disponibile
Alta definizione – funzione MGD disponibile
Quando la macchina si ferma in caso di individuazione di banconota falsa, rimuovere quest’ultima, premere il tasto di
RESTART per cancellare il codice di errore e ricontare di nuovo tutte le banconote.
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
Euro Competenz S.r.l.
SISTEMI PER LA GESTIONE DEL DENARO
PULIZIA E MANUTENZIONE
- dato che la macchina funziona con dei sensori ottici, nel caso in cui questi dovessero essere sporchi o ostruiti (a causa di
prezzi di carta, corpi estranei in genere, polvere, ecc.) potrebbero verificarsi degli errori di conteggio o delle difficoltà
all’avvio automatico del conteggio.
Per ovviare a questo tipo di problema è necessario pulire i sensori periodicamente (o al bisogno) con una spazzolina
asciutta.
- è anche opportuno tenere l’apparecchiatura distante dalla luce diretta del sole.
- Il sistema di conteggio è a frizione per cui fare molta attenzione a che clips, fermagli, capelli, catenine non finiscano
all’interno della macchina.
- Nel caso il Vs. modello di macchina prevedesse l’opzione della funzione UV, è molto importante pulire regolarmente la
lampada al suo interno.
Attenzione: effettuare la pulizia della macchina dopo averla spenta e senza usare prodotti chimici.
ATTENZIONE!
SI CONSIGLIA DI TENERE SEMPRE PULITA LA MACCHINA CON GLI ATTREZZI
PRESENTI NELLA DOTAZIONE DELLA STESSA.
RISOLUZIONE DEI PROBLEMI
Non appena si verificano degli errori, gli stessi vengono segnalati sul display tramite dei codici, qui di seguito elencati:
Errore
Significato
Causa
Soluzione
EA
Sensore coperchio
Contenitore
Non è passata nessuna banconota
davanti al sensore di conteggio
Togliere le banconote dal
contenitore
E1
Inceppamento
Banconota inceppata nella macchina
La macchina deve resettarsi da sola.
Diversamente, spegnerla e togliere
manualmente la banconota
inceppata
E2
E3
Appilatore
Appilatore
Banconota già presente nell’appilatore
all’accensione della macchina oppure
sensore sporco danneggiato
Togliere la banconota o pulire i
sensori premendo poi il tasto
RESTART (nel caso in cui non sia
stato sostituito il sensore)
EH
EC
Eo
Ed
Mezza banconota
Catena
Errore prenotazione
Doppio
Dd
CF1
CF2
Banconota corta
Banconota
Banconota
Sono passate insieme due o più
banconote, oppure le banconote sono
più scure del normale
Banconota fuori misura
Togliere tutte le banconote
dall’appilatore, premere poi il tasto
RESTART per cancellare il codice di
errore, ricontare tutte le banconote
Fare riferimento al paragrafo USO
DELLA MACCHINA
Nel caso in cui non si riesca a risolvere il problema con queste operazioni, riprovate una seconda volta, provate a spegnere
e riaccendere la macchina. Se il problema non scompare, vi preghiamo di contattare il servizio assistenza: Tel 0461825522 – Fax. 0461-427210 – Email: [email protected]
Per qualsiasi altra informazione sia commerciale che assistenziale potete rivolgervi a
EURO COMPETENZ SRL Tel. 0461/825522 Fax 0461/427210
Email: [email protected]
Sede Commerciale Amministrativa:
Via Pranzelores, 44 - 38100 TRENTO
R.E.A. BZ 166257
C.C.I.A.A. BZ 02257580213
C.F. e P. IVA 02257580213
Capitale Sociale € 10.200,00
Tel. +39 0461 825522 Fax +39 0461 427210
sito internet: www.eurocompetenz.it
e-mail: [email protected]
