TERNA JCB | 4CX 4x4x4 TERNA JCB 4C X 4x4x4

TERNA JCB | 4CX 4x4x4
PROFONDITA’ MASSIMA DI SCAVO
5,88 m
CAPACITA’ MASSIMA PALA
1,3 m3
G
F
D
B
K
TERNA JCB | 4CX 4x4x4
H
E
C
A
J

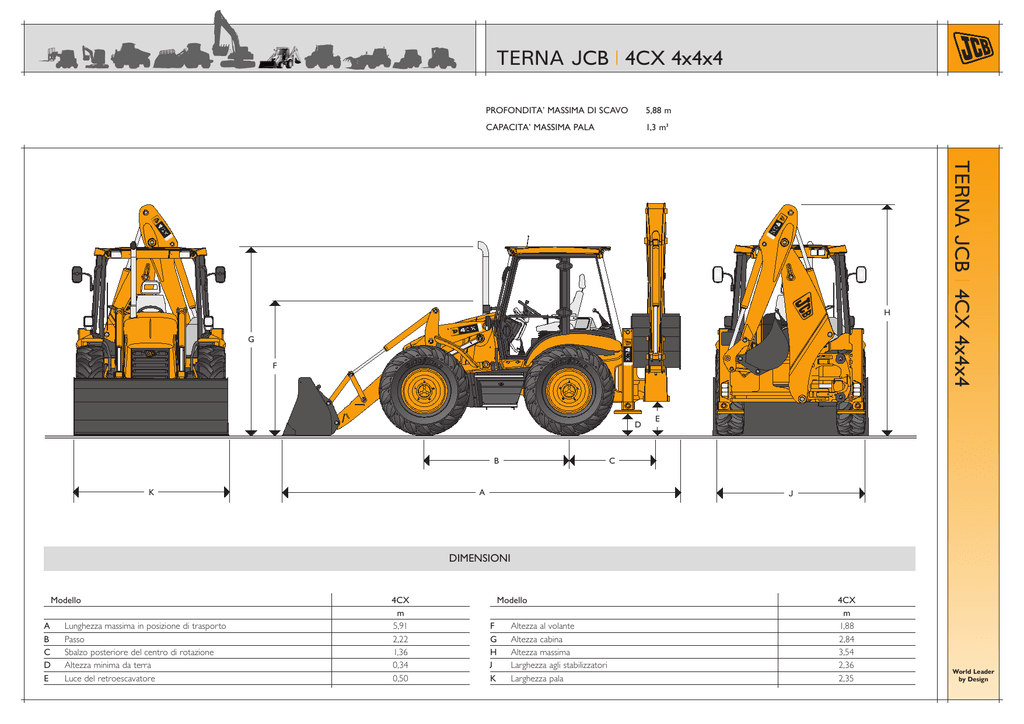

DIMENSIONI
Modello
A
B
C
D
E
Lunghezza massima in posizione di trasporto
Passo
Sbalzo posteriore del centro di rotazione
Altezza minima da terra
Luce del retroescavatore
4CX
m
5,91
2,22
1,36
0,34
0,50
Modello
F
G
H
J
K
Altezza al volante
Altezza cabina
Altezza massima
Larghezza agli stabilizzatori
Larghezza pala
4CX
m
1,88
2,84
3,54
2,36
2,35
World Leader
by Design
TERNA JCB | 4CX 4x4x4
ANGOLI A TERRA
STERZO
Unità di sterzo idrostatica alimentata dalla pompa idraulica principale per mezzo di una valvola prioritaria. Tre diverse
modalità di sterzata: 2 ruote sterzanti anteriori, 4 ruote sterzanti concentriche e 4 ruote sterzanti a granchio.
Modello
Giri volante da fine corsa a fine corsa
Diametri di sterzata
Alla ruota esterna con ruota interna frenata
All’angolo esterno pala con ruota interna frenata
Alla ruota esterna con ruota interna libera
All’angolo esterno pala con ruota interna libera
A
C
A
B
C
Angolo d’attacco
Angolo di interferenza
Angolo di uscita
m
8,0
9,5
9,1
10,7
B
74°
118°
19°
PESI OPERATIVI
IMPIANTO DI RAFFREDDAMENTO E DI LUBRIFICAZIONE
Macchina completa di retrobenna da 610mm e serbatoi pieni.
Modello
4CX
kg
7950
8660
Avambraccio fisso e benna GP
Avambraccio estensibile con benna con forche integrate
Gli impianti sono disegnati per facilitare al massimo le operazioni di controllo e di manutenzione ordinaria.
Carburante
Gasolio
Filtro del gasolio
A cartuccia a vite e decantatore (acqua/gasolio)
Filtro dell’aria
A doppio stadio a secco con prefiltro autopulente interno
Filtro dell’olio
A cartuccia a vite agente sull’intero flusso
Raffreddamento
Impianto adatto a tutte le temperature con ventola aspirante. Serbatoio di emergenza
con collo per il riempimento.
MOTORE
IMPIANTO ELETTRICO E STRUMENTAZIONE
Motore JCB 444, quattro cilindri in linea, turbodiesel ad iniezione diretta. Conforme alla direttiva europea EC/97/68
EUNRMM Fase 2.
Impianto con tensione di funzionamento di 12 volt, cablaggi e connettori a norma IP69.
Interruttore generale di stacco batteria posizionato sul polo positivo della batteria.
Indicatori
Modello
Costruttore
Alimentazione
Cilindrata
Regime di regolazione
Potenza
Potenza lorda ISO/TR 14396 e SAE J1349
Potenza netta EEC80/1269 e SAE J1349
Coppia
Coppia lorda ISO/TR 14396 e SAE J1995
Coppia netta EEC80/1269 e SAE J1349
Regime di coppia massima
4CX
2,75
litri
Giri/min
4CX
JCB
Turbo
4,4
2200
kW
kW
74,2
72,8
Nm
Nm
Giri/min
425
417
1300
Avvisatori
Batteria
Predisposizioni
Clacson
Alternatore
Luci di lavoro anteriori
Luci di lavoro posteriori
Tachimetro, temperatura del liquido di raffreddamento, livello del carburante, contaore,
orologio.
Acustici e visivi per olio motore, trasmissione, freno di stazionamento, batteria, filtro
dell’aria e alternatore.
115 A/h.
Lampeggiante e altoparlanti
Comando anteriore e posteriore
95 Amp.
2 luci fisse
4 luci orientabili
World Leader
by Design
TERNA JCB | 4CX 4x4x4
TRASMISSIONE
ASSALE POSTERIORE
Le trasmissioni JCB sono progettate e realizzate espressamente per le terne JCB.
Tutti i cambi sono dotati di sincronizzatori tra tutti i rapporti e di inversori Powershuttle.
Il cambio Powershift a 6 marce costituisce una soluzione d’avanguardia per macchine movimento terra ed è
caratterizzato dalla selezione completamente automatica di 4°-5°-6° marcia sia in salita che in scalata e dalla presenza
di un interruttore di Kickdown per la selezione rapida della 1° marcia.
Modello
Costruttore
Tipo
Convertitore di coppia
Rapporto di stallo
Numero di marce A/R
Selezione delle marce
Velocità di trasferimento
1a Marcia
2a Marcia
3a Marcia
Velocità massima
Assale sterzante JCB con riduttori epicicloidali integrati nei mozzi dotato di differenziale a proporzionamento di
coppia JCB Maxtrac
Modello
Assali Limited Slip
Carico statico massimo ammissibile
Carico dinamico massimo ammissibile
4CX
In opzione
21000
7000
Kg
Kg
4CX
JCB
Powershift 4
305 mm
2,54:1
4/4
Semiautomatica
JCB
Powershift 6
305 mm
2,54:1
6/4
Automatica
Km/h
5,8
9,7
22,4
40
5,1
8,8
11,8
40
CABINA
La superficie vetrata di 6,4 m2 garantisce un’eccellente visibilità in ogni direzione. La cabina è certificata ROPS/FOPS.
•
Sedile completamente regolabile, completo di braccioli, con supporto lombare abbinato a comandi ergonomici
per il massimo comfort operativo.
•
•
•
Livelli acustici interni ai minimi livelli sul mercato.
•
Cruscotto laterale facilmente visibile da entrambe le posizioni di lavoro. Gli strumenti sono retroilluminati a
fondo bianco per una perfetta lettura in ogni condizione di luminosità. Disponibile in opzione un pannello di
protezione antivandalismo.
•
•
Impianto di aria condizionata disponibile a richiesta che trasforma il vano portaoggetti in un piccolo frigorifero.
•
Sedile riscaldabile con sospensione pneumatica disponibile a richiesta.
ASSALE ANTERIORE
Assale sterzante JCB con riduttori epicicloidali integrati nei mozzi dotato di differenziale a proporzionamento di
coppia JCB Maxtrac
Modello
4CX
Carico statico massimo ammissibile
Kg
21000
Carico dinamico massimo ammissibile
Kg
7000
Angolo massimo di oscillazione
16°
Cilindro di sterzo centrale con doppio pistone passante collocato in posizione perfettamente protetta.
Predisposizione radio con doppi altoparlanti.
Cabina dotata di porte d’accesso di ampie dimensioni per un comodo ingresso. Vetro posteriore apribile in due
posizioni. L’allestimento di serie comprende cintura di sicurezza, impianto di ventilazione a 3 velocità con
numerose bocchette di diffusione uniformemente distribuite, tergilavavetro anteriore e posteriore, avvisatore
acustico anteriore e posteriore, specchietti retrovisori.
Servocomandi JCB Precision control, montati sui braccioli del sedile, disponibili a richiesta. Servocomandi
dell’ultima generazione in grado di dare all’operatore il massimo in termini di precisione e controllabilità dei
movimenti del retroescavatore.
World Leader
by Design
TERNA JCB | 4CX 4x4x4
DIMENSIONI CARICATORE FRONTALE
DIMENSIONI CARICATORE FRONTALE
P
Y
S
V
R
N
Z
O
M
U
T
W
Q
X
DIMENSIONI CARICATORE FRONTALE
M
N
O
P
Q
R
S
T
U
V
Altezza di scarico
Altezza di carico
Altezza al perno
Sbraccio al perno
Sbraccio al suolo
Sbraccio alla massima altezza
Sbraccio alla massima altezza (pala in posizione di scarico)
Profondità di scavo (pala orizzontale)
Angolo di richiamo a terra
Angolo di scarico
Larghezza d’apertura mascella 6 in 1
GP
m
2.69
3.21
3.46
0.41
1.42
1.21
0.82
0.14
45°
45°
–
DIMENSIONI E PRESTAZIONI CON FORCHE
6-in-1
m
2.69
3.18
3.46
0.41
1.39
1.17
0.76
0.18
45°
45°
0.95
Il caricatore frontale dispone di una geometria che garantisce il perfetto parallelismo lungo tutto l’arco di funzionamento, sia in salita che in discesa.
Forza di strappo al dente benna
Forza di strappo ai bracci
Capacità di sollevamento alla massima altezza
Forza di chiusura mascella 6 in 1
kN
kN
Kg
kN
Forche con portaforche
m
1,10
0,08
2,13
1,76
3,28
0,20
1,03
2000(*)
CAPACITA’ BENNA ANTERIORE
Le benne pala sono dotate di lama già forata per un facile montaggio dei denti opzionali o di tagliente addizionale
sotto-lama.
PRESTAZIONI CARICATORE FRONTALE
G.P.
57,75
60,51
3880
-
W Lunghezza forche
Larghezza forche
X Sbraccio al suolo
Y Sbraccio alla massima altezza
Z Altezza massima di sollevamento
Distanza minima tra le forche
Distanza massima tra le forche
Carico utile con baricentro a 500 mm Kg
(*) teorica.
Forche con benna 6 in 1
m
1,10
0,08
2,68
2,30
2,90
0,20
2,17
1000
6-in-1
62,55
57,04
3425
30,05
Benne Standard
Larghezza (mm)
2350
2350
Capacità nominale (m3)
1,1
1,3
Capacità a raso (m3)
0,91
1,19
Benne 6 in 1
Larghezza (mm)
2350
2350
2440
Capacità nominale (m3)
1,0
1,2
1,3
Capacità a raso (m3)
0,76
1,02
1,19
World Leader
by Design
TERNA JCB | 4CX 4x4x4
IMPIANTO FRENANTE
IMPIANTO IDRAULICO
L’impianto frenante JCB assicura una frenata potente e sicura in ogni condizione. I freni multidisco a bagno d’olio,
integrati negli assali, dispongono di un sistema automatico di recupero del gioco e garantiscono la massima durata nel
tempo.
Impianto con distributore a centro chiuso abbinato ad una pompa a pistoni assiali e cilindrata variabile con regolazione
Load Sensing.
La potenza erogata dal motore diesel, la portata d’olio e la pressione sono costantemente in equilibrio con la richiesta
di lavoro, garantendo quindi significative riduzioni nel consumo.
Il distributore Load Sensing consente l’utilizzo di tutti gli azionamenti simultaneamente, senza parzializzazioni, in modo
preciso, esaltando la velocità di lavoro con il retroescavatore.
•
L’impianto frenante servoassistito, di serie su tutte le versioni, richiede il minimo sforzo all’operatore pur
garantendo una eccezionale modulabilità.
•
Il pedale del freno sdoppiato permette di frenare in modo diverso le ruote dei due lati per ridurre il diametro di
sterzata ed aumentare la controllabilità sui terreni più scivolosi.
•
•
•
La compensazione automatica garantisce una frenata rettilinea.
Diametro dei dischi: 220 mm. Superficie di attrito: 1290 cm2.
Il freno di stazionamento è a disco a secco, con elemento frenante montato sull’albero di trasmissione
all’ingresso dell’assale posteriore.
Diametro del disco: 280 mm. Superficie di attrito: 54,16 cm2.
L’abbondante dimensionamento garantisce la trattenuta della macchina su pendenze fino al 33%.
•
Leve ergonomiche NO-STRESS di comando del caricatore frontale e del retroescavatore che richiedono il
minimo sforzo all’operatore.
•
Filtro dell’olio idraulico a portata integrale con capacità filtrante di 10 micron.
Impianto a centro chiuso
Portata pompa principale
Pressione massima del circuito
L/min
bar
163
251
PNEUMATICI
16.9 x 24
16.9 x 28
16.9 x 28
15.5 x 25
440/80 x 28
12 PR
10 PR
Radiali
Radiali
Radiali
Industriali
Industriali
Traction
Industriali
Industriali
DISPOSITIVO SRS
In opzione è disponibile il dispositivo di ammortizzamento del carico SRS (Smooth Ride System) che, per mezzo di un
accumulatore ad azoto ed olio, permette ai bracci pala di oscillare eliminando tutti i movimenti di beccheggio e le
perdite di materiale quando ci si sposti velocemente sul cantiere o sulla strada.
Il dispositivo può essere attivato e disattivato dall’operatore mediante un interruttore elettrico posto sul quadro
strumenti.
JCB PRECISION CONTROL
E’ il nuovo sistema (opzionale) di servocomandi idraulici a doppio joystick per il retroescavatore che permette
all’operatore di avere la massima sensibilità su ogni movimento con il minimo sforzo.
I joystick sono integrati nei braccioli del sedile di guida ed incorporano comandi proporzionali per l’azionamento del
braccio estensibile e dei servizi idraulici ausiliari.
RIFORNIMENTI
Modello
Liquido di raffreddamento
Serbatoio carburante
Olio motore
Olio trasmissione
Assale posteriore
Assale anteriore
Circuito idraulico con serbatoio
4CX
litri
18,5
160
10
16
16
16
132
World Leader
by Design
TERNA JCB | 4CX 4x4x4
BENNE PER RETROESCAVATORE – Profilo standard
DIMENSIONI RETROESCAVATORE
Le benne per retroescavatore sono progettate per massimizzare la forza di strappo, la ritenzione del carico e lo scavo
a filo muro.
Larghezza
mm
305
400
457
610
800
950
Capacità (m3)
Nominale
0.06
0.09
0.12
0.17
0.24
0.30
A raso
0.05
0.07
0.09
0.13
0.17
0.21
Peso (con denti)
kg
102
109
116
140
162
198
N° denti
3
3
3
4
5
5
A Profondità massima
Profondità SAE
Profondità SAE a fondo piatto
B Sbraccio al suolo dall’asse ruote posteriori
C Sbraccio al suolo dall’asse di rotazione
D Sbraccio alla massima altezza dall’asse di rotazione
BENNE PER RETROESCAVATORE – Profilo pofondo
Larghezza
mm
305
457
610
800
950
1100
Capacità (m3)
Nominale
0.09
0.16
0.23
0.30
0.38
0.48
A raso
0.07
0.13
0.18
0.24
0.30
0.34
Peso (con denti)
kg
102
122
142
163
183
203
N° denti
3
3
4
5
5
6
E
Sbraccio laterale dal centro macchina
F
Altezza di lavoro SAE
G Altezza massima di carico
Altezza di carico SAE
H Spostamento laterale
J Angolo di rotazione benna
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Est
Ret
Braccio Standard
m
–
4,67
–
4,32
–
4,29
–
6,74
–
5,40
–
2,82
–
6,02
–
5,45
–
3,84
–
3,39
1,16
201°
Braccio Estensibile
m
5,88
4,67
5,53
4,32
5,50
4,29
7,88
6,74
6,54
5,40
3,75
2,82
7,16
6,02
6,26
5,45
4,73
3,84
4,28
3,39
1,16
201°
PRESTAZIONI RETROESCAVATORE
Forza di strappo al dente benna
Forza di strappo all’avambraccio
Capacità di sollevamento al massimo sbraccio
Est
Ret
Est
Ret
Est
Ret
Braccio Standard
kN
_
58,16
–
37,04
kg
–
1795
Braccio Estensibile
kN
58,16
58,16
25,71
37,04
kg
1245
1575
World Leader
by Design
TERNA JCB | 4CX 4x4x4
D
J
F
G
C
B
A
C
H
E
World Leader
by Design
TERNA JCB | 4CX 4x4x4
IMPEGNO TOTALE PER LA QUALITA’
L’impegno e la dedizione della JCB verso i propri prodotti ed i propri clienti le ha permesso di
passare da una piccola realtà locale alla più grande azienda privata inglese produttrice di terne,
escavatori cingolati, escavatori gommati, movimentatori telescopici, pale gommate, dumpers,
carrelli elevatori fuoristrada, mini e midi escavatori, minipale e trattori.
Grazie ad importanti e costanti investimenti nell’applicazione di nuove tecnologie produttive, gli
stabilimenti della JCB sono tra i più moderni a livello europeo.
Ricerca e sviluppo, sperimentazione e controllo di qualità sono i capisaldi della produzione che
hanno permesso alle macchine JCB di diventare famose nel mondo per prestazioni ed affidabilità.
E grazie ad una rete di oltre 400 tra concessionari e distributori, la JCB esporta più del 70% della
propria produzione in tutti i 5 continenti.
JCB S.p.A. - Via E. Fermi, 16 - 20090 Assago (MI)
JCB ha cura dell’ambiente.
La carta di questo pieghevole è prodotta senza
impiego di cloro nel processo ddi sbiancatura.
Tel. Ufficio Vendite 02.48866401 - Tel. Ufficio Marketing 02.48866501 - Fax 02.4880378 - Internet Web: http://www.jcb.com - E-mail: vendite @ jcb.it - marketing @ jcb.it
Tutti i dati riportati nella presente pubblicazione sono indicativi. JCB Spa si riserva il diritto di modificarli senza obbligo di preavviso - Le fotografie e i disegni della macchina riportati nella presente pubblicazione possono mostrare equipaggiamenti opzionali.
9999/4924 02/05
World Leader
by Design
