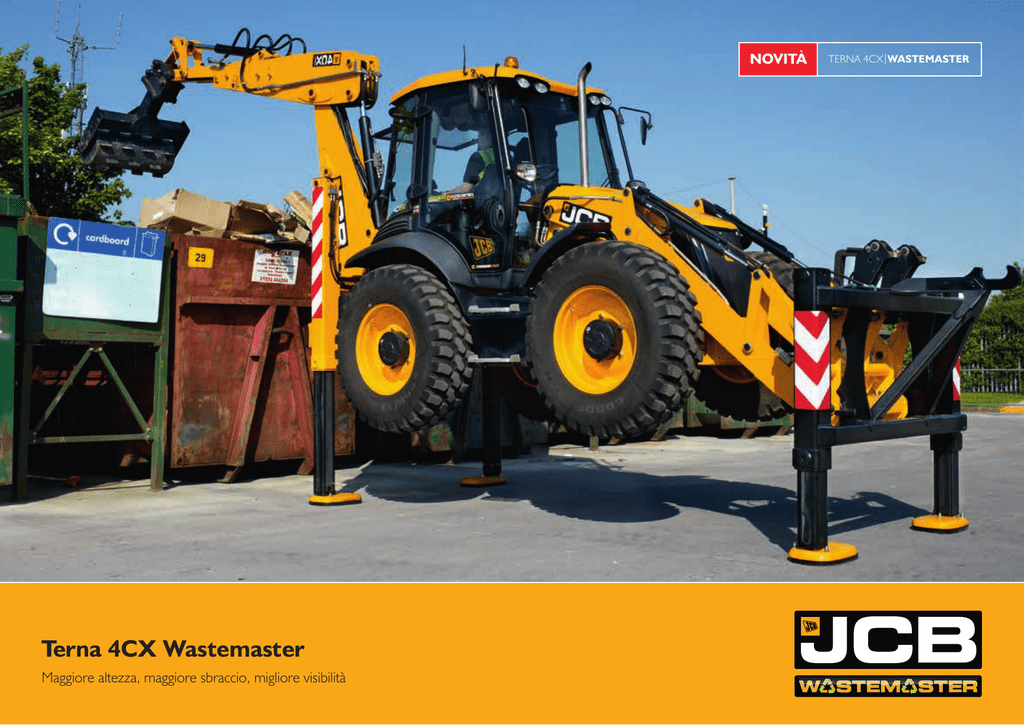

Terna 4CX Wastemaster

NOVITÀ
Terna 4CX Wastemaster
Maggiore altezza, maggiore sbraccio, migliore visibilità
TERNA 4CX|WASTEMASTER
Ore 7 Trasferimento su strada
Ore 12 movimentazione pallet
Ore 11:30 movimentazione container
Ore 8:30 compattazione
Indice
COMPATTAZIONE E MOLTO ALTRO pag. 4
COSTRUITA PER QUESTO LAVORO pag. 12
LA SICUREZZA INNANZITUTTO pag. 16
COMFORT E COMODITÀ pag. 20
LiveLink pag. 24
VALORE AGGIUNTO pag. 25
CARATTERISTICHE TECNICHE pag. 26
Ore 13:00 compattazione
Ore 18:30 ritorno in deposito
Ore 14 operazioni di carico
Ore 18 pulizia del piazzale
12:30 movimentazione materiali
Sono tutti lavori che la nuova
JCB Wastemaster svolge in una
sola giornata
Compattazione
e molto altro
Movimentazione container
Prelevamento e cernita
Il gancio di sollevamento facilita la movimentazione dei container
La benna mordente è ideale per la
movimentazione di oggetti di grandi
dimensioni
Compattazione
Migliora l'efficienza del sito
Manutenzione del sito
Utilizzabile su strada
Lo spazzolone raccoglitore migliora l'efficienza del sito
Omologata su strada fino 40 km/h
COMPATTAZIONE EFFICIENTE
LA NUOVA JCB 4CX WASTEMASTER CONSENTE DI
RISPARMIARE TEMPO E DENARO. MOVIMENTAZIONE
DI CONTAINER, CERNITA DI MATERIALI, PULIZIA DI UN
SITO – IL TUTTO IN UNA SOLA GIORNATA. E LO STESSO
VALE ANCHE PER LA COMPATTAZIONE DEI RIFIUTI.
Compattazione
1 Attrezzi, quali la benna mordente JCB, possono
triplicare o quadruplicare l'efficienza di compattazione.
2 Un rullo compattatore è una comoda alternativa alla
benna mordente.
Maggiore visibilità
3 I nostri quattro esclusivi stabilizzatori offrono
un'altezza supplementare per una migliore visibilità
all'interno del container.
1
2
Per ottimizzare l'efficienza nelle piattaforme
ecologiche, è fondamentale compattare il
materiale ed ottimizzare i carichi sulle pese
, in modo da ridurre il numero di viaggi
necessari per la raccolta dei materiali.
Tenendo conto di tutto questo, abbiamo
progettato la nostra nuova terna 4CX
Wastemaster che consente di triplicare
o quadruplicare (a seconda del materiale)
i carichi trasportati.
Sbraccio massimo
4 La nuova 4CX Wastemaster è dotata di un possente
escavatore da 7,10 m in grado di raggiungere il fondo
dei container.
3
6
TERNA 4CX WASTEMASTER
Efficienza di compattazione
4
MOVIMENTAZIONE CONTAINER
OVVIAMENTE I CONTAINER
DEVONO ESSERE SPOSTATI
PER INNUMEREVOLI RAGIONI,
PER CUI ABBIAMO DOTATO LA
NUOVA 4CX WASTEMASTER DI
UN TELAIO CON GANCIO DI
SOLLEVAMENTO CHE AGEVOLA
ENORMEMENTE QUESTA
OPERAZIONE.
Telaio con gancio di traino
1 Mentre le soluzioni offerte dalla concorrenza fanno
fatica a spostare i container vuoti o (a seconda del
materiale) pieni; la nuova 4CX Wastemaster è in grado di
trainarli agevolmente, migliorando l'efficienza del sito.
2 Il nostro telaio con gancio di sollevamento si aggancia
facilmente ai container in modo da poterli spostare
1
comodamente all’interni del sito.
Modalità di sterzatura
3
Tre diverse modalità di sterzatura, su quattro ruote,
su due ruote e a granchio, possono essere facilmente
selezionate dal posto di guida. Questo agevola
ulteriormente la movimentazione dei container.
La sterzatura su quattro ruote è ideale per operare in
spazi limitati, mentre quelle a granchio e su due ruote
consentono di manovrare con precisione i container in
spazi ristretti.
2
3
Sterzatura su 4 ruote
Sterzatura su 2 ruote
Sterzatura a granchio
TERNA 4CX WASTEMASTER
7
PRELEVAMENTO E CERNITA
LA NUOVA 4CX WASTEMASTER È PROGETTATA
PER PRELEVARE E SUDDIVIDERE CON FACILITÀ I
MATERIALI IN INGRESSO E PUÒ ANCHE TRASFERIRE
I MATERIALI TRA I VARI CONTAINER.
Movimentazione dei materiali
1
La benna mordente JCB è costruita per prelevare e
suddividere anche gli oggetti più ingombranti (ad esempio
materassi o elettrodomestici).
2
La benna mordente offre un controllo
straordinariamente regolare, consentendo agli operatori
di prelevare, suddividere e posizionare i materiali con la
massima precisione.
Carichi pallettizzati
3
Suddividere con facilità
1
2
3
4
Merci pericolose, quali batterie, vernici e oli, vengono
spesso sistemate su pallet prima di essere trasportate nei
centri di raccolta specializzati.
Le forche integrate della 4CX Wastemaster, incorporate
nell'attacco rapido idraulico di serie, possono sollevare
fino a 2 tonnellate di carichi pallettizzati.
Perfettamente suddivisi
4
Con la terna 4CX Wastemaster, è facile suddividere
il materiale all'interno dei container. Questo consente di
ottimizzare i carichi e di mettere ogni cosa al posto giusto.
8
TERNA 4CX WASTEMASTER
Poiché le linee guida per la
movimentazione manuale consigliano di
non sollevare carichi di peso superiore a
25 kg, la 4CX Wastemaster è in grado di
scaricare molti pesi dalle spalle dei vostri
operatori (e dalla vostra mente). Può
anche prendersi carico dei lavori più
ingrati, quali la movimentazione di
materassi sporchi o il prelievo di oggetti
acuminati.
MANUTENZIONE DEL SITO
UN SITO PULITO È ANCHE SICURO. ECCO PERCHÈ
SULLA NUOVA 4CX WASTEMASTER ABBIAMO
RESO ANCORA PIÙ SEMPLICE IL CAMBIO DELLE
ATTREZZATURE , COME AD ESEMPIO LO
SPAZZOLONE RACCOGLITORE JCB.
Spazzolone raccoglitore
Lo spazzolone raccoglitore JCB consentirà
di risparmiare tempo, migliorare l'efficienza
e aumentare la sicurezza. In breve, riduce
drasticamente il tempo necessario per la
pulizia ed assicura un sito ordinato e sicuro.
Risparmio di tempo
1 Quando si deve mantenere un sito pulito, lo spazzolone
raccoglitore JCB è decisamente più efficiente in termini di
tempo rispetto alla spazzatura manuale con le scope.
2
Per l'abbattimento della polvere è disponibile lo
spazzolone raccoglitore dotato di spruzzatore ad acqua.
Pulizia
3 Le perdite di materiali sono un problema di tutti i
giorni per le trafficate piattaforme ecologiche, abbiamo
quindi messo a punto la nuova 4CX Wastemaster per
aiutarvi, offrendovi la possibilità di attrezzarla con vari tipi
di benne per una raccolta rapida ed efficiente.
2
Manutenzione invernale
4 Mantenere i siti in condizioni di sicurezza per gli
operatori anche durante il periodo invernale è ovviamente
essenziale. La nuova 4CX Wastemaster è in grado di
liberare le aree comuni da neve e ghiaccio grazie alla pala
anteriore,allo spazzolone raccoglitore o una speciale lama
da neve.
1
3
4
TERNA 4CX WASTEMASTER
9
MOBILITA‘
SE DOVETE OCCUPARVI DI PIÙ SITI, LA NUOVA JCB 4CX
WASTEMASTER FA PROPRIO AL CASO VOSTRO. ESSENDO
OMOLOGATA PER I TRASFERIMENTI SU STRADA, PUÒ
AGEVOLMENTE SPOSTARSI DA UN SITO ALL'ALTRO.
Massima efficienza
Trasferimento su strada
1
Con un cambio Powershift a 4 velocità (dotato
di sistema Torquelock), la 4CX Wastemaster può
raggiungere la velocità massima di 40 km/h.
La terna 4CX Wastemaster è la soluzione
di ideale per chi pretende il massimo dalla
sua macchina. Nei giorni di chiusura di un
sito o se le macchine vengono usate
soltanto per parte della giornata, basta
trasferirle da un sito all'altro.
Sistema antibeccheggio
2 Il sistema antibeccheggio di JCB riduce al minimo
i sobbalzi dei carichi; questo si traduce in un maggior
comfort per l'operatore, superiori velocità di marcia,
minori perdite di materiali e minore usura dei
bracci pala.
1
L'efficienza dei consumi di EcoRoad
3 La terna 4CX Wastemaster presenta un gruppo
motore-trasmissione-assali , appositamente
progettato da JCB per ottimizzare l‘efficienza e i
consumi di carburante.
Abbiamo abbinato questo straordinario gruppo
motore-trasmissione-assali alla nostra innovativa
tecnologia EcoRoad, ideata per ottimizzare
efficienza e produttività nei trasferimenti su strada.
EcoRoad consente di ridurre i consumi di carburante
fino al 25%.
10
TERNA 4CX WASTEMASTER
2
3
VERSATILITÀ
FORCHE INTEGRATE
QUICKHITCH PER CARICATORE
Progettato per la movimentazione dei container,
il gancio di sollevamento è dotato di stabilizzatori
integrati per aumentare l'altezza della macchina.
Le forche integrate consentono di caricare e impilare,
oltre che movimentare, i carichi pallettizzati. Questo
significa che è possibile usare la terna 4CX Wastemaster
al posto di un carrello elevatore.
Tutte le pale della terna 4CX Wastemaster sono
compatibili con l'attacco rapido Quickhitch per una
veloce sostituzione degli attrezzi. Il robusto design
dell'attacco rapido ottimizza prestazioni e durata.
RULLO COMPATTATORE
SPAZZOLONE RACCOGLITORE
PALA PER RIFIUTI CON GRIFFA
LAMA SPAZZANEVE
Questo attrezzo, molto richiesto, è ideale per la
compattazione dei materiali nei container, consentendo
di ottimizzare i carichi e migliorando l'efficienza generale.
Questo spazzolone raccoglitore per impieghi gravosi
presenta un telaio flottante per seguire perfettamente il
profilo del terreno. Aggiungetegli il nostro spruzzatore
Una pala per rifiuti dotata di griffa superiore consente
di raccogliere il materiale sfuso e di trattenerlo con la
griffa prima di riporlo nei container. Sono anche
disponibili una benna universale o una benna 6 in 1.
Questa lama, che si estende sull'intera larghezza e che
è dotata di un bordo in gomma, può essere angolata a
sinistra o a destra con un comando idraulico. Poggia su
BENNA MORDENTE
La benna mordente a comando idraulico è ideale per
prelevare, suddividere o compattare i materiali. Può
prelevare e posizionare oggetti di grandi dimensioni o
compattare i materiali per ottimizzare i carichi.
TELAIO CON GANCIO DI
SOLLEVAMENTO
acqua per l'abbattimento della polvere
ruotini di sostegno per seguire il profilo della strada.
TERNA 4CX WASTEMASTER
11
Costruita
per questo lavoro
Telaio caricatore con gancio
di sollevamento
Progettato per spostare agevolmente i container,
integra anche gli stabilizzatori anteriori.
Sbraccio supplementare
Un braccio escavatore da 7,10 m
offre uno sbraccio eccezionale.
Protezione della macchina
Altezza supplementare
Braccio, luci e pneumatici sono dotati
delle protezioni supplementari previste
dall'allestimento Wastemaster.
Gli stabilizzatori, in posizione di estensione,
garantiscono una visibilità ottimale.
SPECIFICHE
CON ALTEZZA, SBRACCIO E VISIBILITÀ IN ABBONDANZA,
LA NUOVA 4CX WASTEMASTER È COSTRUITA
APPOSITAMENTE PER LE PIATTOFORME ECOLOGICHE.
Bracci pala
1 I bracci pala sulla nuova 4CX Wastemaster sono uguali
a quelli della terna 5CX, recentemente lanciata sul mercato.
2 Questi bracci, per impieghi gravosi, sono robusti e
durevoli, costruiti per operare nei difficili ambienti delle
piattaforme ecologiche.
Telaio caricatore con gancio
di sollevamento
3 Il nostro versatile telaio caricatore con gancio di
sollevamento è montato di serie e prevede due utilizzi
principali.
Innanzitutto comprende gli stabilizzatori anteriori che
contribuiscono a fornire una piattaforma di lavoro stabile
e sicura.
4
1
Consente poi alla terna 4CX Wastemaster di manovrare
e riposizionare i container con facilità.
Braccio di scavo più grande
4 Per rendere ancora più utile l'altezza di lavoro
supplementare, abbiamo dotato la 4CX Wastemaster di
un braccio escavatore da 7,10 m. Questo grande braccio
escavatore può spostare il materiale al centro del container,
prelevandolo dal lato posteriore, per una compattazione
più agevole e un carico ancora più regolare.
14
TERNA 4CX WASTEMASTER
2
3
Alza il tiro
5 La maggiore altezza offerta dagli stabilizzatori, in
posizione di estensione, migliora la visibilità per l'operatore
per un uso più agevole e soprattutto più sicuro. Le suole
in gomma presenti su tutti gli stabilizzatori non
danneggiano la pavimentazione.
Stabilizzatori posteriori estensibili
6 Gli stabilizzatori posteriori della 4CX Wastemaster
quando sono in posizione di estensione offrono un'altezza
di 400 mm superiore a quella di una normale terna 4CX.
Abbinati agli stabilizzatori anteriori aggiuntivi (che fanno
parte del telaio caricatore con gancio di sollevamento)
offrono una posizione di lavoro livellata e consentono di
raggiungere più agevolmente l'interno dei container.
Protezioni delle luci
7 Le luci posteriori della terna 4CX Wastemaster s
ono dotate di protezioni, facilmente amovibili per il
trasferimento stradale .
Protezione dei pneumatici
6
5
8 Per quanto un sito possa essere pulito, le forature
rappresentano comunque sempre una minaccia reale e
possono mettere fuori uso la macchina per diverse ore.
La terna 4CX Wastemaster è dotata di pneumatici dotati
di liquido antiforatura, per cui le forature di minore entità
vengono immediatamente sigillate e la macchina può
continuare a lavorare.
Protezione del braccio
9 Un'ulteriore protezione dagli urti è prevista sulla parte
inferiore del braccio.
9
7
8
9
TERNA 4CX WASTEMASTER
15
La sicurezza
innanzitutto
Massima visibilità
La posizione estesa degli stabilizzatori assicura
una straordinaria visibilità all'interno del container
e del sito.
Massima sicurezza
SICUREZZA
Gli stabilizzatori della terna 4CX
Wastemaster offrono una posizione di
lavoro livellata e un'altezza superiore.
Tale altezza migliora la visibilità
all'interno del container, rendendo
quindi anche più efficiente il recupero,
la selezione e la compattazione dei
materiali e aumentando la sicurezza
di funzionamento.
LA SICUREZZA È UN ASPETTO
PRIORITARIO IN QUALSIASI
SITO ED È PER QUESTO CHE
LA TERNA 4CX WASTEMASTER
È DOTATA DI VALVOLE DI
BLOCCO, ALLARMI, BANDE
BIANCO-ROSSE AD ALTA
VISIBILITA‘, JCB IMPACT
PROTECTION SUL LUNOTTO E
ANCHE UN IMMOBILIZZATORE
A TASTIERA (OPTIONAL).
2
Stabilizzatori dell'escavatore
1 Gli stabilizzatori non si limitano a sollevare la macchina
di 400 mm, ma sono parte integrante del telaio per offrire
anche resistenza e durata massime.
Le bande bianco-rossa riflettenti rendono più visibile
la macchina.
JCB impact protection
2
Abbiamo montato un lunotto con vetro temprato,
dotato di pellicola antiurto.
Il sistema JCB Impact Protection protegge l’operatore da
eventuali detriti che potrebbero venire proiettati durante le
operazioni di compattazione, prelevamento e cernita; in
caso di rottura, il vetro posteriore rimane in posizione.
1
18
TERNA 4CX WASTEMASTER
Massima visibiltà
3 L'operatore, grazie agli stabilizzatori JCB, gode di
una perfetta visuale all'interno del container.
Il lunotto scorrevole consente anche di comunicare
agevolmente con i colleghi presenti sul sito.
Valvole di blocco
4 In caso di rottura delle tubazioni idrauliche, i cilindri
di sollevamento pala e gli stabilizzatori sulla terna 4CX
Wastemaster sono protetti dalle valvole di blocco.
Anche gli utilizzatori del braccio e dell'avambraccio
sono dotati di valvole di blocco per garantire la
sicurezza di funzionamento.
Allarme di sicurezza apertura porta
3
5 In caso di apertura di una porta con la terna 4CX
Wastemaster sollevata, un allarme avvisa l'operatore
di abbassare la macchina prima di uscire dalla cabina.
Prima che la macchina si metta in movimento i
sensori sugli stabilizzatori, avvisano l'operatore se
questi non sono stati completamente ritratti.
Immobilizzatore con tastiera
6 Il nostro immobilizzatore optional con tastiera
protegge la macchina dai furti. Un codice numerico
evita l'uso non autorizzato della macchina.
9
4
5
6
TERNA 4CX WASTEMASTER
19
Comfort
Strumentazione
Abbiamo progettato la strumentazione della
terna 4CX Wastemaster in modo che fosse
facilmente e chiaramente comprensibile.
C'è anche un allarme che segnala le eventuali
emergenze, quali la bassa pressione dell'olio
o un filtro aria intasato.
LAVORARE IN MODO COMODO E PRODUTTIVO
LE TERNE JCB SONO PROGETTATE SU MISURA
PER L'OPERATORE PER SALVAGUARDARNE LA
PRODUTTIVITÀ PER L'INTERA GIORNATA
LAVORATIVA E LIMITARNE L'AFFATICAMENTO.
COMFORT, ERGONOMIA ED ELEGANZA DELLA
CABINA SONO LE MIGLIORI DELLA CATEGORIA.
1
Sedile riscaldabile a
sospensione pneumatica
1 Un sedile riscaldabile a sospensione pneumatica
mantiene l'operatore comodo, fresco e produttivo.
Condizionatore e riscaldatore
2 Il condizionatore di serie e un sistema di
riscaldamento consentono di regolare la temperatura in
cabina indipendentemente dalle condizioni atmosferiche
esterne. Questo ottimizza comfort e produttività.
2
Macchina del caffè
3
La macchina del caffè JCB di serie consente di
preparare bevande calde durante la pausa o le attese.
Sistema di traslazione
Powerslide idraulico
4 Il riposizionamento della macchina è spesso
inevitabile durante i lavori di compattazione, prelievo e
cernita. Ecco quindi il nuovissimo sistema Powerslide
idraulico di JCB previsto di serie, che rende le
operazioni di riposizionamento agevoli, precise e sicure.
22
TERNA 4CX WASTEMASTER
3
4
Attacco rapido idraulico
per caricatore
5 L'attacco rapido idraulico di serie della terna 4CX
Wastemaster velocizza, semplifica e rende più sicuro
il cambio degli attrezzi.
5
Per cui, sia che si debba passare da una benna alle
forche o dal telaio con gancio di sollevamento allo
spazzolone raccoglitore, con l'attacco rapido,
l'operazione risulta sicura ed efficiente.
Parabrezza riscaldato
6 Abbiamo montato di serie un parabrezza
riscaldato per evitare che l'operatore debba utilizzare
un raschietto per rimuovere il ghiaccio dal vetro nelle
fredde mattine invernali.
Questo ovviamente consente anche di iniziare a
lavorare in modo più rapido e sicuro.
6
Box frigo in cabina
7 Questa utile dotazione permette di conservare
al fresco e a portata di mano le essenziali bevande.
Servocomandi
8 I joystick servocomandati montati sul sedile sono
anch'essi previsti di serie sulla terna 4CX Wastemaster.
Questi assicurano un controllo preciso e senza sforzo
di tutte le funzioni lato pala e lato escavatore.
9
7
8
TERNA 4CX WASTEMASTER
23
LIVELINK, CONOSCERE È FONDAMENTALE
JCB LIVELINK È UN INNOVATIVO SISTEMA SOFTWARE
CHE VI CONSENTE DI CONTROLLARE E GESTIRE LE
VOSTRE MACCHINE IN REMOTO – ONLINE, TRAMITE
E-MAIL O DAL CELLULARE. LIVELINK VI CONSENTE
L'ACCESSO AD UN'AMPIA GAMMA DI UTILI DATI,
COMPRESE SEGNALAZIONI RELATIVE ALLA
MACCHINA E INFORMAZIONI SULLA CRONOLOGIA
DEGLI EVENTI. TUTTE LE INFORMAZIONI SULLA
VOSTRA MACCHINA VENGONO GESTITE IN UN
CENTRO DI ELABORAZIONE DATI PROTETTO PER
GARANTIRVI LA MASSIMA TRANQUILLITÀ.
Produttività
e risparmio
Le informazioni relative all'ubicazione
della macchina possono migliorare
l'efficienza della flotta e possono
portare ad una riduzione dei premi
assicurativi grazie alla maggiore
sicurezza offerta da LiveLink.
Vantaggi per la manutenzione
Vantaggi in termini di sicurezza
JCB LiveLink facilita la gestione della manutenzione
della vostra macchina. Il preciso monitoraggio delle
ore di funzionamento e gli avvisi delle scadenze di
manutenzione migliorano la programmazione degli
interventi di manutenzione, mentre i dati in tempo
reale relativi all'ubicazione della macchina vi aiutano
a gestire la vostra flotta. Potete accedere alle
segnalazioni critiche della macchina e agli storici di
manutenzione.
Mantenete la massima efficienza della vostra
macchina con JCB Livelink. Le segnalazioni
Geofence in tempo reale vi avvisano quando la
macchina esce dalle zone di lavoro prestabilite,
mentre le segnalazioni Curfews vi avvisano in caso
di utilizzo della macchina fuori dagli orari previsti.
Le informazioni sull'ubicazione in tempo reale vi
consentono di accertarvi sempre se le vostre
macchine si trovano al sicuro.
Nota: per la disponibilità di Livelink rivolgersi al concessionario locale.
24
TERNA 4CX WASTEMASTER
VALORE AGGIUNTO
L'ASSISTENZA CLIENTI MONDIALE, OFFERTA DA JCB, È DI
PRIM'ORDINE. DI QUALUNQUE COSA ABBIATE BISOGNO ED
OVUNQUE VI TROVIATE, POTETE CONTARE SULLA NOSTRA RAPIDA
ED EFFICIENTE DISPONIBILITÀ PER AIUTARVI A SFRUTTARE AL
MEGLIO LE POTENZIALITÀ DELLA VOSTRA MACCHINA.
1
1 Il nostro servizio di assistenza tecnico assicura
l'immediato accesso alle risorse, giorno e notte, mentre i
nostri team finanziario e assicurativo sono sempre disponibili
per fornire preventivi rapidi, flessibili e competitivi.
2 JCB Assetcare offre estensioni di garanzia e contratti
di manutenzione completi, come pure contratti di sola
assistenza o di riparazione e manutenzione.
Indipendentemente dal quale scegliate, i nostri addetti alla
manutenzione in tutto il mondo vi addebiteranno tariffe di
manodopera concorrenziali e offriranno preventivi non
vincolati e interventi di riparazione rapidi ed efficienti.
3
2
3 La rete mondiale dei centri ricambi JCB è un altro
modello di efficienza; con 16 sedi regionali, siamo infatti in
grado di consegnare circa il 95% di tutti i ricambi ovunque
nel mondo entro 24 ore. I nostri ricambi originali JCB
sono progettati per funzionare in perfetta armonia con la
vostra macchina in modo da garantire prestazioni e
produttività ottimali.
Stabilimenti di produzione
Concessionari
Centri di distribuzione ricambi
TERNA 4CX WASTEMASTER
25
CARATTERISTICHE TECNICHE
4CX TERNA WASTEMASTER
DIMENSIONI
DIMENSIONI PALA
Le terne JCB sono dotate di telaio monoblocco heavy-duty, motore, trasmissione e assali sono progettati e prodotti da JCB
I vani portaoggetti e i tappi di tutti i fluidi possono essere chiusi a chiave utilizzando la chiave di accensione.
P
S
4
C
X
V
R
N
O
M
U
H
T
Q
G
Benna 6 in 1
F
D
B
E
C
J
K
A
Modello
A
4CX ECO Wastemaster
Lunghezza totale in assetto di marcia
m
M
Altezza di scarico
m
N
Altezza di carico
m
3,18
O
Altezza al perno
m
3,46
P
Sbraccio massimo al perno
m
0,41
Q
Sbraccio al suolo (pala in posizione orizzontale)
m
1,39
R
Sbraccio max. alla massima altezza
m
1,17
S
Sbraccio all'altezza massima con pala in posizione di scarico
m
0,76
T
Profondità di scavo
m
0,18
45˚
U
Angolo di richiamo a terra
gradi
V
Angolo di scarico
gradi
45˚
m
0,95
6,74
B
Passo
m
2,22
C
Distanza da asse di rotazione a mezzeria assale posteriore
m
1,36
D
Altezza da terra del pattino dello stabilizzatore
m
0,34
E
Luce libera supporto escavatore
m
0,50
F
Altezza al centro del volante
m
1,88
G
Altezza cabina
m
3,03
H
Altezza totale in assetto di marcia
m
3,93
J
Larghezza telaio posteriore
m
2,36
K
Larghezza benna (standard)
m
2,33
K*
Larghezza benna (opzionale)
m
2,44
2,69
Larghezza apertura ganasce
Il Quickhitch e le forche integrati sono un'esclusiva di JCB che accelera i tempi di sostituzione degli attrezzi e aumenta la produttività. Utilizzando
l'attacco rapido idraulico, con la benna rimossa, le forche ribaltabili aumentano la capacità di sollevamento delle forche fino a 2.000 kg e
migliorano la visibilità del carico.
ATTREZZI PER CARICATORE FRONTALE – DATI PRESTAZIONALI FORCHE DI SOLLEVAMENTO
Y
Z
PRESTAZIONI CARICATORE
I caricatori JCB offrono bracci paralleli autolivellanti per i cicli di sollevamento e abbassamento migliorando la ritenzione del carico e l'uso di
forche per pallet opzionali. Le benne ad alta capacità abbinate ad elevate capacità di sollevamento e forze di strappo ottimizzano la produttività.
Benna universale
Benna 6 in 1
Forza di strappo alla benna
kgf
6227
6590
Forza di strappo al braccio pala
kgf
5936
5730
Portata nominale*
kg
4638
4378
Forza di bloccaggio
kgf
-
2945
*Portata nominale stabilita secondo la norma ISO 14397 : 2007.
PESI OPERATIVI
W
X
Forche montate su Quickhitch
Larghezza sezione
m
W
Lunghezza forche
m
0,08
1,1
X
Sbraccio al suolo
m
2,13
Y
Sbraccio all'altezza massima
m
1,76
Z
Altezza di sollevamento forche
m
3,28
Interasse minimo forche
m
0,2
Il peso operativo è comprensivo di macchina con benna 6 in 1, benna escavatore da 610 mm, con serbatoio carburante pieno e operatore.
Interasse massimo forche
m
1,03
Peso
Carico massimo di sicurezza a 500 mm dall'asse di carico
kg
2000
kg
9760
4CX TERNA WASTEMASTER
DIMENSIONI RETROESCAVATORE
CARATTERISTICHE TECNICHE
PRESTAZIONI RETROESCAVATORE
4
C
X
D
152
J
4
C
X
F
3000
G
4
C
X
1500
640
305
5001
6097
C
6142
6162
B
4
C
X
A
Forza di strappo alla benna
Forza di strappo all'avambraccio
Capacità di sollevamento massima dell'articolazione benna
allo sbraccio massimo
A
Profondità di scavo SAE max
Profondità SAE a fondo piatto
Profondità di scavo max
B
C
D
E
F
G
Sbraccio - a terra dall'asse posteriore
Sbraccio - a terra dall'asse di rotazione
Sbraccio - alla massima altezza dall'asse di rotazione
Sbraccio laterale - dalla mezzeria della macchina
Peso operativo SAE
Altezza di carico massima
Altezza di carico SAE
H
Corsa totale del supporto braccio
J
Angolo di rotazione benna
Est.
m
6,14
Rich.
m
4,98
6,11
Est.
m
Rich.
m
4,93
Est.
m
6,51
Rich.
m
5,35
Est.
m
8,44
Rich.
m
7,35
Est.
m
7,10
Rich.
m
6,01
Est.
m
4,47
Rich.
m
3,43
Est.
m
7,71
Rich.
m
6,69
Est.
m
6,52
Rich.
m
5,89
Est.
m
5,03
Rich.
m
3,58
Est.
m
4,55
Rich.
m
3,58
m
1,16
201˚
Velocità
kgf
5387
Potenza
kgf
6230
Est.
kgf
2675
Rich.
kgf
3722
Est.
kg
1199
Rich.
kg
1556
LATO PALA
• Sistema di sollevamento con stabilizzatori anteriori con gancio integrato per cassoni • Attacco rapido idraulico
integrato con forche ribaltabili • Valvole di blocco pala • Tubazioni ad alta portata per caricatore • Ritorno
automatico in posizione di scavo • Sistema antibeccheggio • Pala Wastemaster da 1,3 m3 con griffa singola
LATO ESCAVATORE
• Grande braccio escavatore con sbraccio da 7,10 m • Nuovo sistema Powerslide ad alte prestazioni • Portata
circuito ausiliario ad effetto singolo e doppio • Valvole di blocco per braccio escavatore e avambraccio • Benna
mordente da 70 cm • Bande bianco-rosse su stabilizzatori • Ammortizzamento fine corsa cilindro sollevamento
retro • Piastra di protezione braccio retro • Comandi a configurazione ISO/SAE
CABINA
• Servocomandi Advanced Easycontrol • Sedile riscaldabile a sospensione pneumatica • Aria condizionata e box
frigo integrato • Gradini di sicurezza di emergenza • Parabrezza termico • Estintore • Protezione antiurto per
lunotto • Macchina del caffè • Allarme interblocco porta • Immobilizzatore (optional) • LiveLink
TRASMISSIONE/TELAIO
• Cambio Powershift a 4 velocità da 40 km/h • TorqueLock • Sterzatura su tutte le ruote • Sistema antiforatura •
Suole per stabilizzatori (lato pala ed escavatore) Protezioni luci posteriori • Allarme retromarcia
DOTAZIONI OPZIONALI
• Benna 6 in 1 • Benna universale • Spazzolone raccoglitore •Rullo compattatore • Pinza (disponibile dal 2013)
• Lama spazzaneve • Olio biodegradabile • Attacco rapido escavatore • Trasmissione Autoshift a 6 velocita'
• Benne disponibili da 229 mm a 1100 mm
MOTORE
• JCB DIESELMAX 4400 cm3 turbocompresso con intercooler • Potenza max 74,2 kW • Coppia max 440 Nm
a 1300 giri/min
9999/5668 IT 10/12 Edizione 2
Alcune macchine della gamma Wastemaster.
JCB S.p.A. - Via E. Fermi, 16 - 20090 Assago (MI) Tel. Ufficio Vendite 02.48866401 – Tel. Ufficio Marketing 02.48866501. Fax: 02.4880378.
Per scaricare le più recenti informazioni su questa gamma di prodotti accedere a: www.jcb.com
©2009 JCB Sales. Tutti i diritti riservati. Nessuna parte di questa pubblicazione può essere riprodotta, memorizzata in un sistema di archiviazione, o trasmessa in qualsiasi forma o mediante qualsiasi altro mezzo, elettronico, meccanico, di fotocopiatura o altro, senza previa autorizzazione da parte di JCB Sales.
Tutti i riferimenti di questa pubblicazione a pesi operativi, dimensioni, capacità e altri parametri prestazionali sono puramente indicativi e possono variare a seconda dello specifico allestimento della macchina. Non si deve quindi fare affidamento su di essi per quanto concerne la valutazione dell'idoneità ad una specifica applicazione.
Per suggerimenti e consigli rivolgersi sempre al concessionario JCB. JCB si riserva il diritto di modificare le caratteristiche senza alcun preavviso. Le foto e le specifiche riportate possono comprendere dotazioni opzionali e accessori. Il logo JCB è un marchio registrato di J C Bamford Excavators Ltd.
