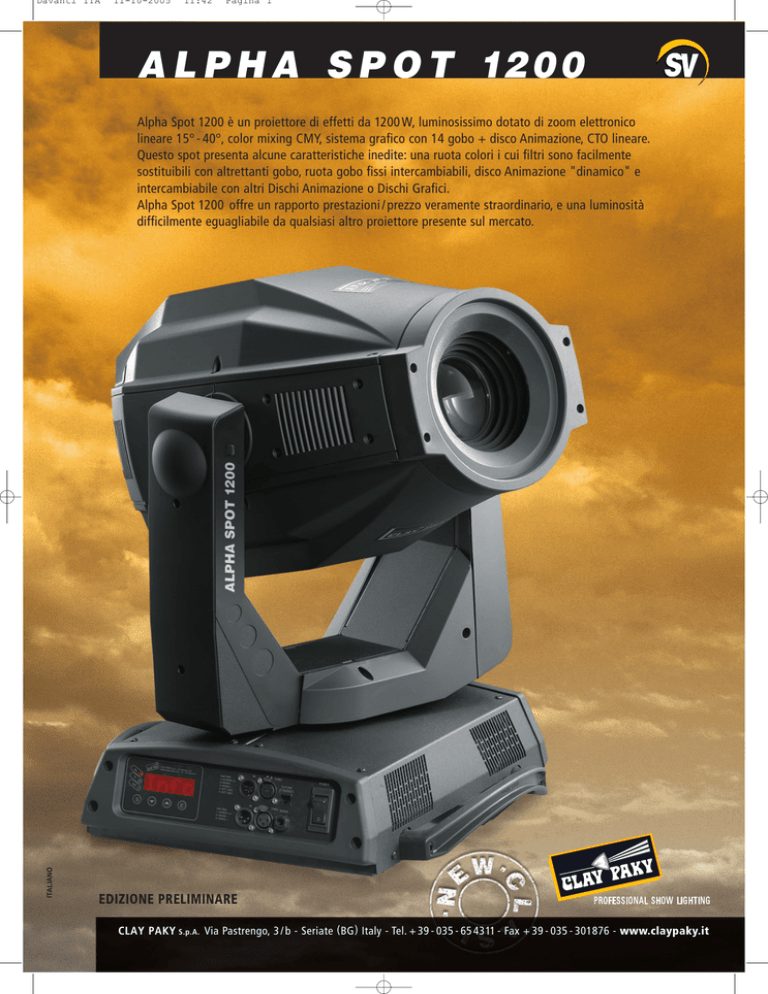

A L P H A S P O T 12 0 0
ITALIANO
Alpha Spot 1200 è un proiettore di effetti da 1200 W, luminosissimo dotato di zoom elettronico
lineare 15° - 40°, color mixing CMY, sistema grafico con 14 gobo + disco Animazione, CTO lineare.
Questo spot presenta alcune caratteristiche inedite: una ruota colori i cui filtri sono facilmente
sostituibili con altrettanti gobo, ruota gobo fissi intercambiabili, disco Animazione "dinamico" e
intercambiabile con altri Dischi Animazione o Dischi Grafici.
Alpha Spot 1200 offre un rapporto prestazioni / prezzo veramente straordinario, e una luminosità
difficilmente eguagliabile da qualsiasi altro proiettore presente sul mercato.
EDIZIONE PRELIMINARE
CLAY PAKY S.p.A. Via Pastrengo, 3 / b - Seriate ( BG ) Italy - Tel. + 39 - 035 - 65 4311 - Fax + 39 - 035 - 301876 - www.claypaky.it
11-10-2005
11:43
Pagina 1
Caratteristiche del prodotto
Dati tecnici
Blocco PAN (su 4 posizioni) e TILT (su 5 posizioni)
per il trasporto e manutenzione.
Lampada
Alimentazioni disponibili
•
Lampada a ioduri metallici da 1200 W.
• Tipo: HTI 1200 W/ D7/ 60 Osram.
• Attacco: SFc 10 - 4.
• Temperatura colore: 6.000 K.
• Flusso Luminoso: 110.000 lm.
• Vita media: 750 h.
• Riaccensione a caldo della lampada.
•
200 - 240 V 50 / 60 Hz • 100 - 120 V 50 / 60 Hz
L’alimentazione è commutabile con selettore
incorporato.
Raffreddamento
Potenza assorbita: 1.550 VA a 230 V 50 Hz
Dispositivi di sicurezza
Ottica
•
Sistema colori
Color Mixing CMY.
Ruota 6 filtri colore + bianco. I filtri sono sostituibili facilmente con altrettanti gobo.
• CTO lineare.
•
•
Sezione effetti
Sistema grafico (14 gobo e 1 disco d’Animazione):
- 1 ruota gobo con 6 gobo rotanti, bidirezionali,
indicizzabili e intercambiabili con la massima
praticità. Funzione "gobo shake" selezionabile.
Effetto "Morphing".
- 1 ruota con 8 gobo fissi e facilmente intercambiabili, a rotazione variabile e con funzione
"gobo shake" selezionabile. Sistema magnetico "fast clamping" per la sostituzione veloce
con altre ruote gobo personalizzate a richiesta.
- Disco d’Animazione Ø 120 mm impiegabile da
solo oppure in combinazione con i gobo, dotato di
sistema magnetico "fast clamping" per la sostituzione veloce con altri Dischi d’Animazione, oppure
con Dischi Grafici. Il Disco Animazione ha possibilità di orientamento sia verticale che orizzontale:
questo consente di ricreare l’effetto e il suo movimento in qualsiasi posizione di proiezione.
• 1 prisma 9 facce + 2 filtri frost.
• Iride meccanico ad alta velocità.
• Dimmer 0 -100 % di nuova concezione su canale
dedicato.
• Effetto stop / strobo.
•
Elettronica e altre caratteristiche
Batteria tampone autoricaricabile a lunga durata.
Macro preimpostate.
• Funzione "ENERGY SAVING": con l’effetto stop
o dimmer totale inseriti, o con tutti i filtri CMY
inseriti (nero), il consumo è ridotto del 50%.
• Alimentazione commutabile con selettore 115 / 230V.
• Controllo ON /OFF della lampada da centralina.
• Reset delle funzioni comandabile da centralina.
• Funzione di "HELP" da menù.
• Funzione "MEMO".
• Funzione "AUTOTEST".
• Possibilità di aggiornamento software tramite
ingresso DMX 512.
• Predisposizione ad ethernet.
• Check-up elettronico di ogni singolo parametro.
• Monitorning del livello DMX su ogni singolo canale.
• Informazioni di ritorno sullo stato di ogni sensore
ed encoder.
• Riposizionamento elettronico degli effetti.
•
•
[email protected] - www.claypaky.it
(Ballast elettronico PFC).
• Interruttore
automatico bipolare a protezione
termica.
• Interruzione automatica dell’alimentazione in
caso di surriscaldamento.
Ingresso: DMX 512.
Corpo
Struttura in alluminio con coperture in plastica
pressofusa.
• Due maniglie laterali per il trasporto.
Posizione di lavoro
Funzionamento in qualsiasi posizione.
Corpo mobile
Marcatura CE
Escursione: - PAN = 450° - TILT = 252°
Velocità massime:
- PAN = 4.0 sec. (360°) - TILT = 3.2 sec. (252°)
• Risoluzione:
- PAN = 1.76° - PAN FINE = 0.007°
- TILT = 0.98° - TILT FINE = 0.004°
• Riposizionamento automatico di PAN e TILT in
seguito a spostamenti accidentali non comandati
da centralina.
Conforme alle Direttive dell’Unione Europea di Bassa
Tensione 73 / 23 e Compatibilità Elettromagnetica
89/336.
•
•
Accessori
Cod. 183102 / 801
Omega per fissaggio Clamps - fornite di serie
(2 pezzi)
Cod. C 52175
Clamps (ganci per truss) - non inclusi
Dimensioni (espresse in mm) e Peso
Cod. 105041 / 003
Fune di sicurezza
(non inclusa)
265
516
450
740
ALPHA SPOT 700
Gruppo ottico ad elevatissima resa luminosa.
• Zoom elettronico lineare 15° - 40°.
• Messa a fuoco elettronica.
•
A ventilazione forzata tramite ventole assiali.
Codici commerciali
C 61087 ALPHA SPOT 1200
640
L 10055 Lampada Osram HTI 1200 W/D7/60
F 21170 Foam shell
460
485
F 21162 Flight case per 2 proiettori
(inclusi 2 foam shells)
37 kg
CANALI
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
Canale
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Standard
Ciano
Magenta
Giallo
CTO lineare
Ruota colori
Stop / Strobo
Dimmer
Iride
Cambio Gobo Fissi
Cambio Gobo Rotanti
Rotazione Gobo
Disco Animazione
Rotazione disco Animazione
Frost / prisma / lente
Messa a fuoco
Zoom
Pan
Tilt
Reset
Lampada
16 bit
Ciano
Magenta
Giallo
CTO lineare
Ruota colori
Stop / Strobo
Dimmer
Iride
Cambio Gobo Fissi
Cambio Gobo Rotanti
Rotazione Gobo
Disco Animazione
Rotazione disco Animazione
Frost / prisma / lente
Messa a fuoco
Zoom
Pan
Tilt
Reset
Lampada
Pan fine
Tilt fine
Rotazione Gobo fine
Extended
Ciano
Magenta
Giallo
CTO lineare
Ruota colori
Stop / Strobo
Dimmer
Iride
Cambio Gobo Fissi
Cambio Gobo Rotanti
Rotazione Gobo
Rotazione Gobo fine
Disco Animazione
Rotazione disco Animazione
Frost / prisma / lente
Messa a fuoco
Zoom
Pan
Pan fine
Tilt
Tilt fine
Reset
Lampada
XV 1056 - I - Rev. 0 - 10/ 2005
