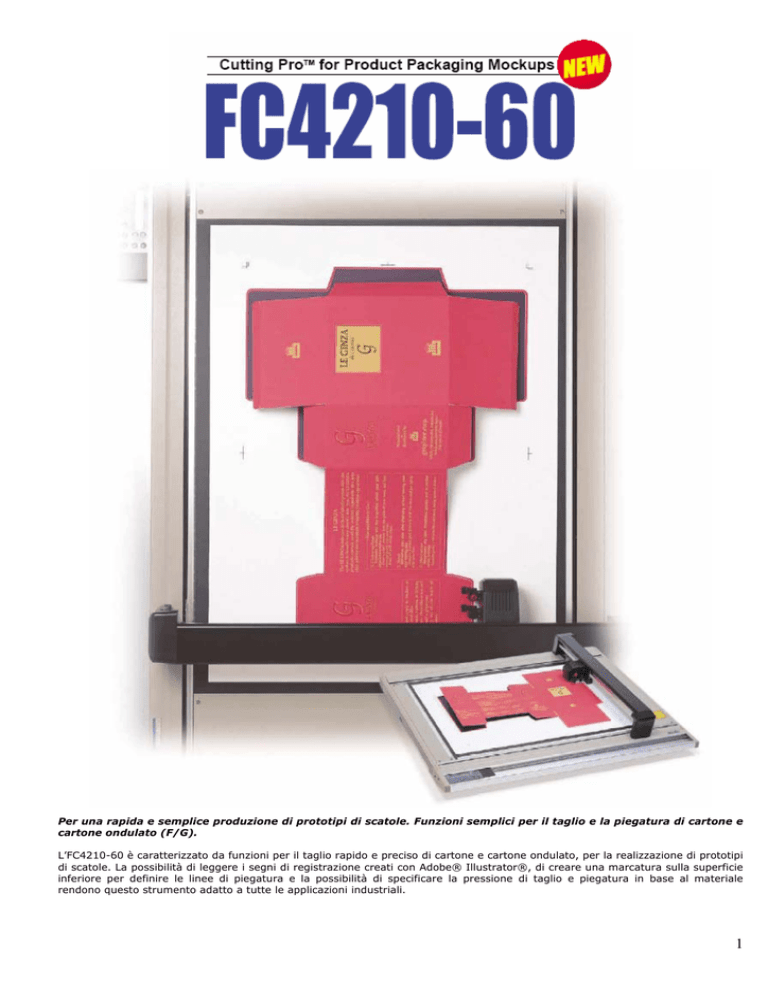

Per una rapida e semplice produzione di prototipi di scatole. Funzioni semplici per il taglio e la piegatura di cartone e
cartone ondulato (F/G).
L’FC4210-60 è caratterizzato da funzioni per il taglio rapido e preciso di cartone e cartone ondulato, per la realizzazione di prototipi
di scatole. La possibilità di leggere i segni di registrazione creati con Adobe® Illustrator®, di creare una marcatura sulla superficie
inferiore per definire le linee di piegatura e la possibilità di specificare la pressione di taglio e piegatura in base al materiale
rendono questo strumento adatto a tutte le applicazioni industriali.
1
1
2
3
4
2
2
1. Emulazione tangenziale per un taglio di qualità eccellente
L’FC4210-60 è dotato di un pistone di taglio con lama in acciaio
supersteel per un taglio agevole di diversi materiali. L’esclusiva
emulazione tangenziale Graphtec consente il taglio accurato e pulito
anche di cartone e cartone ondulato, garantendo la precisione di bordi ed
angoli.
Nota: l’ FC4210-60 potrebbe non funzionare correttamente su alcuni
materiali. Contattare il fornitore per concordare un test gratuito dei
materiali prima di acquistare lo strumento.
2. Funzioni di marcatura/piegatura specifici per diversi materiali
Questa funzione sviluppata da Graphtec consente un’accurata piegatura
anche dei materiali più rigidi. E’ possibile selezionare una linea singola,
doppia o tripla. Per la linea doppia e tripla, è possibile anche specificare
la distanza tra le linee. La piegatura a linea doppia e tripla è preferibile a
quella a linea singola, onde evitare che la scatola si strappi.
3. Impostazione della pressione indipendente per le direzioni X/Y
E’ possibile specificare la pressione di taglio e piegatura
indipendentemente per le direzioni X ed Y, in modo da adeguarsi alle
caratteristiche del cartone ondulato. Questa funzione elimina il rischio di
danni alla superficie del materiale dovuti ad una pressione eccessiva.
4. Installazione del doppio utensile
E’ possibile installare due utensili (uno per il taglio e l’altro per la
piegatura) contemporaneamente per un rapido passaggio dall’uno
all’altro. Se si installa una penna per il plottaggio, è possibile tracciare
dei segni di controllo prima di effettuare il taglio.
5. Rilevamento automatico dei segni di registrazione
Questa funzione consente l’allineamento automatico delle linee di taglio
con il disegno della scatola, nonché l’allineamento delle posizioni di taglio
e piegatura sulla superficie superiore ed inferiore. L’FC4210-60 è in
grado di leggere i segni di registrazione prodotti da Adobe® Illustrator®.
E’ facile creare una confezione accattivante, stampando un disegno sulla
propria stampante, incollarlo su un foglio di cartone ondulato F/G oppure
cartone ed utilizzare l’FC4210-60 per marcare le linee di piegatura e
tagliare.
6. Determinazione delle linee di piegatura
• Linea singola: fino a 0.1mm
• Linea doppia: cartone da 0.1 a 0.5mm
• Linea tripla: cartone rigido da 0.3 a 0.5mm
Lo spazio tra le due linee, indicato dalle frecce, dovrebbe essere
all’incirca uguale allo spessore del materiale. In genere, per la linea
doppia si iporizza uno spessore di + 0.7mm. Il tipo di materiale e la
temperatura e l’umidità dell’ambiente operativo possono influire sulle
impostazioni. Effettuare le impostazioni in base alle proprie condizioni di
lavoro.
3
SCHEDA TECNICA
FC4210-60
Configurazione
Plotter piano
Motore
Servo digitale
Area di taglio effettiva
860 x 600mm
Max larghezza di carico
666mm
Superficie di trasferimento
Tappetino adesivo o foglio adesivo
Max velocità di taglio
65 cm/sec
Velocità di taglio impostabili
Da 1 a 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65 cm/sec
Pressione di taglio
Da 0.098 a 5.88 N (da 10 a 600 gf)
Risoluzione meccanica
0.005mm
Risoluzione programmabile
GP-GL: 0.1, 0.05, 0.025, 0.01mm (selezionabile da menu); HP-GLTM*1:
0.025mm (fissa)
Ripetibilità
Entro 0.1mm*2
Precisione distanza
Entro ±0.2% della distanza spostata oppure ±0.1mm, delle due la più grande*2
Perpendicolarità
Entro 0.4mm/610mm
Precisione lettura segni
registrazione
Entro 0.2mm*3
Sensore posizione fronte/retro
Entro 0.2mm*2
Precisione allineamento
N. utensili
2
Tipo utesili
Lama: supersteel
Utensile per la piegatura
Penna: inchiostro ad acqua-punta a sfera, inchiostro ad olio-penna a sfera
Materiali supportati
Cartone fino a 0.5mm
Cartone ondulato (F/G)
Fogli trasparenti per scatole in plastica
Pellicola (vinile autoadesivo, fluorescente, riflettente) Carta/cartoncino rigido
(per stencils, etc.) fino a 0.5mm*4
Interfacce
RS-232C seriale e Centronics parallela (riconoscimento automatico
dell’interfaccia)
Buffer
2 MB
Impostazioni Comandi
GP-GL e HP-GLTM emulazione (selezionabili dal pannello di controllo)
Display LCD
20 caratteri x 2 righi
Alimentazione
100-120 VAC ±10%, 50/60 Hz; 220-240 VAC ±10%, 50/60 Hz
Consumo
Entro 120 VA
Condizioni operative
+10/+35°C, 35/75% RH (non condensata)
Dimensioni esterne (mm)
approx.
Peso approx.
1172 (largh) x 960 (prof) x 200 (alt)
27 kg
(*1): HP-GL E’ UN MARCHIO REGISTRATO HEWLETT-PACKHARD
(*2): CON MATERIALI E CONDIZIONI SPECIFICATE DA GRAPHTEC
(*3): PLOTTAGGIO DI PROVA CON PENNA A SFERA-INCHIOSTRO A BASE D’ACQUA SU CARTA SEMPLICE
(*4): LAME CB15U OPPURE CB15U-K30
ACCESSORI STANDARD
•
CAVO ALIMENTAZIONE AC (1PZ)
•
DRIVER
(OPS628) PER WINDOWS95/98/Me/NT4.0
(1PZ). PER WIN2000, CHIEDERE AL FORNITORE.
•
MANUALE (FC4210-UM-151) (1PZ)
•
SET PORTALAMA (1PZ)
•
PENNA CON INCHIOSTRO AD ACQUA E PUNTA A SFERA
(1PZ)
•
UTENSILE PER PIEGATURA (1PZ)
•
TAPPETINO ADESIVO (1PZ)
•
FOGLIO ADESIVO (1PZ)
OPTIONALS
ARTICOLO
MODELLO
SUPPORTO
ST0032
