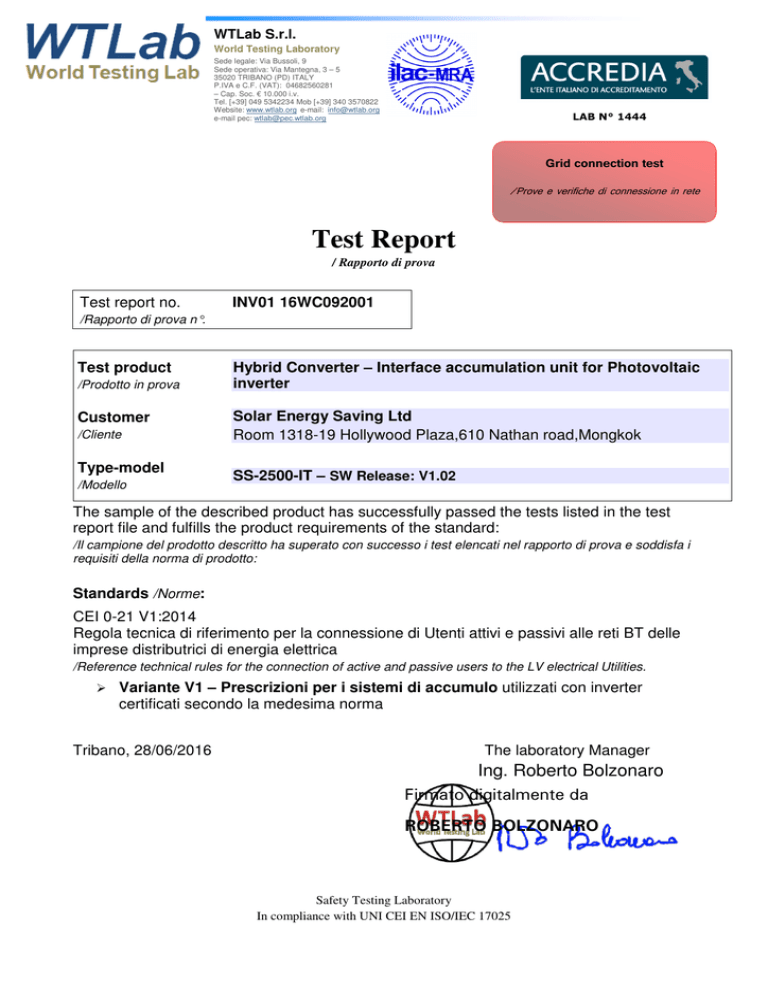

Test Report - Solar Saver

WTLab S.r.l.
World Testing Laboratory
Sede legale: Via Bussoli, 9
Sede operativa: Via Mantegna, 3 – 5
35020 TRIBANO (PD) ITALY
P.IVA e C.F. (VAT): 04682560281
– Cap. Soc. € 10.000 i.v.
Tel. [+39] 049 5342234 Mob [+39] 340 3570822
Website: www.wtlab.org e-mail: [email protected]
e-mail pec: [email protected]
LAB N° 1444
Grid connection test
/Prove e verifiche di connessione in rete
Test Report
/ Rapporto di prova
Test report no.
INV01 16WC092001
/Rapporto di prova n°.
Test product
/Prodotto in prova
Customer
/Cliente
Type-model
/Modello
Hybrid Converter – Interface accumulation unit for Photovoltaic
inverter
Solar Energy Saving Ltd
Room 1318-19 Hollywood Plaza,610 Nathan road,Mongkok
SS-2500-IT – SW Release: V1.02
The sample of the described product has successfully passed the tests listed in the test
report file and fulfills the product requirements of the standard:
/Il campione del prodotto descritto ha superato con successo i test elencati nel rapporto di prova e soddisfa i
requisiti della norma di prodotto:
Standards /Norme:
CEI 0-21 V1:2014
Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti BT delle
imprese distributrici di energia elettrica
/Reference technical rules for the connection of active and passive users to the LV electrical Utilities.
Variante V1 – Prescrizioni per i sistemi di accumulo utilizzati con inverter
certificati secondo la medesima norma
Tribano, 28/06/2016
The laboratory Manager
Ing. Roberto Bolzonaro
Firmato digitalmente da
ROBERTO BOLZONARO
Safety Testing Laboratory
In compliance with UNI CEI EN ISO/IEC 17025
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
This page is intentionally empty
/Questa pagina è intenzionalmente vuota
TRFWCEI021 - rev. 3.0
Page 2 of 16
Report No. INV01 16WC092001
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Testing laboratory
/Laboratorio di prova
WTLab Srl
Via Mantegna 3-5
35020 Tribano (PD) Italy
Customer
/Cliente
Solar Energy Saving Ltd
Room 1318-19 Hollywood Plaza,610 Nathan road,Mongkok
Order confirmation nr.
/Conferma d’ordine n°
16WC092001
Order confirmation date
/Data conferma d’ordine
25/03/2016
Sample receipt date
/Data ricevimento campioni
02-03/03/2016 + 24/03/2016 + 26/05/2016
Test execution period
/Periodo esecuzione prove
07/03/2016 – 10/06/2016
Osservazioni generali /General remarks
The test results presented in this report relate only to the item tested.
/Il presente rapporto di prova si riferisce esclusivamente al campione sottoposto a prova
This test report shall not be reproduced except in full, without the written approval of the
issuing testing laboratory, WTLab Srl.
/E’ vietata ogni riproduzione parziale del Rapporto di Prova senza autorizzazione di WTLab Srl
"(see Enclosure #)" refers to an additional information appended to the report.
/“vedi allegato #” si riferisce ad un informazione addizionale allegata al report
"(see appended table)" refers to a table appended to the report.
/“(vedi tabella allegata)” si riferisce ad una tabella allegata al report
Throughout this report a comma is used as the decimal separator
/In questo report la virgola è utilizzata come separatore decimale
Tests were requested by the customer /I test sono stati richiesti dal cliente.
EMC tests on the entire system are not part of this test report
/Le prove e verifiche EMC sull’intero sistema non sono parte di questo rapporto di prova.
Overall test result refers only to performed tests
/Il risultato globale dei test si riferisce alle sole prove eseguite.
The measurement uncertainties stated in this report are expressed as extended
uncertainties and have been calculated multiplying the standard uncertainty by the
coverage factor k=2 corresponding to a confidence level of about 95%
/Le incertezze di misura del presente rapporto sono espresse come incertezza estesa ottenuta
moltiplicando l’incertezza tipo per il fattore di copertura k = 2 corrispondente ad un livello di fiducia
di circa il 95%.
Page 3 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Standards:
Norme di riferimento:
CEI 0-21:2014 + CEI 0-21 V1:2014
Reference technical rules for the connection of active and passive users to the LV
electrical Utilities.
/Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti BT delle
imprese distributrici di energia elettrica
The verifications of this test report is limited to the additional performance of any inverter
already meets the requirements of standard CEI 0-21 to which is added the function of
accumulation by the application dell'Hybrid Converter, shown here, on the DC side ( input
PV) of the inverter The inverter features to the grid will therefore remain unchanged and
are not affected by the presence of the storage system, except in respect the information
contained in the Variant V1 about storage systems for inverters with rated power ≤ 6 kW.
/Le verifiche del presente rapporto di prova si limitano alle prestazioni aggiuntive di un qualsiasi inverter già
rispondente ai requisiti della Norma CEI 0-21 a cui è aggiunta la funzione di accumulo tramite l’apposizione
del prodotto qui indicato sul lato DC (Input PV) dell’inverter stesso. Le caratteristiche dell’inverter verso rete
rimangono pertanto immutate e non sono influenzate dalla presenza del sistema di accumulo, salvo
rispettare quanto riportato nella Variante V1 a riguardo dei sistemi di accumulo per inverter con potenza
nominale ≤ 6KW.
Equipment under test (EUT)
/Campione verificato
Hybrid Converter – Interface accumulation unit
for Photovoltaic inverter
/Convertitore ibrido - Interfaccia gruppo di accumulo per
Inverter fotovoltaico
Type
/Modello
SS-2500-IT
Serial nr. or Identification code
/N° di serie o Codice d’identificazione
32548BPU163W0075
Manufacturer
/Costruttore
Goodwe
Kunlunshan Rd 189,SND,Suzhou,215163 China
Test site
/Luogo di prova
WTLab Srl via Mantegna, 3
35020 Tribano (PD) Italy
Overall test result
/Risultato globale delle prove
SUPERATE
/PASS
Laboratory Manager
/Responsabile del laboratorio
Technician
/Operatore
Roberto Bolzonaro
Andrea Sartorato
Page 4 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Tribano, 28/06/2015
Test sample identification
/Identificazione del campione
Description /Descrizione:
Hybrid converter
Model /Modello:
SS-2500-IT
Serial no. /Numero seriale:
32548BPU163W0075
Software release /Versione software
V1.02
PV input /Ingresso PV:
PV voltage /Tensione PV:
600Vdc max
PV current /Corrente PV:
25Adc max
PV power /Potenza PV:
6000W
Battery /Batteria:
Voltage range /Tensione:
40-60Vdc
40-60Vdc
Nominal discharge power:
2000W
/potenza di scarica
Nominal charge power:
1200W
/potenza di scarica
Output (without PV) /Uscita (senza PV)
250-360Vdc
Max. Current /Corrente massima:
250-360Vdc
Grid connection /Connessione alla rete:
Through a photovoltaic inverter already complies to CEI 0-21 V1: 2014
with nominal power ≤ 6 KW
/Attraverso un inverter fotovoltaico già conforme alla CEI 0-21 V1:2014 di Potenza nominale ≤ 6 KW
Page 5 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Sample tests photos
/Foto dei campioni
Connection on DC bus (PV IN) Inverter ABB mod. PVI-3.6-TL-OUTD, Pn= 3600W, used
with the two arrays connected in parallel mode to operated at the nominal discharge power
of the hybrid converter
/Connessione su bus DC (PV IN) Inverter ABB mod. PVI-3.6-TL-OUTD
Pn= 3600W, PV input voltage (full power)= 120-530 max 600 V In max = 2x16A
Utilizzato con le due stringhe PV in parallelo, per poter operare alla potenza nominale del gruppo’accumulo.
Page 6 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Litium battery /Batterie al litio: Extra2000 2,4kWh/50Ah/48V
Page 7 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Powermeter /Dispositivo misura potenza: ACR10R-D16TE
Comunication system between the hybrid system and the batteries
/Dispostivo per la comunicazione tra gruppo d’accumulo e batterie: EZConverter
Instruction manual /Instruzioni d’uso: BP Series user manual
Page 8 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Lable /Etichette
EzConverter lable /Etichetta dell’EzConverter
Product lable
Powermeter lable
/Targhetta identificativa sul prodotto
/Etichetta misuratore di potenza
Inverter lable /Etichetta dell’inverter utilizzato
Batteries lable /Etichetta delle batterie
Page 9 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Connection diagram /Schema di collegamento
Page 10 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Prove
/Test
CEI 0-21 Variante V1 2014
CEI 0-21: 2014
V1: 2014 Prescrizioni per i sistemi di accumulo
Clause
Requirement + Test
8
REGOLE TECNICHE DI CONNESSIONE PER GLI UTENTI ATTIVI
-
8.1
Il neutro non è messo a terra duranmte il
funzionamento in parasllelo con la rete
P
8.2
Schema di connessione applicato..............................: Sistema di accumulo
posizionato nella parte
d’impianto in corrente continua.
Fig. 11-a V1:2014
P
8.4.1
In presenza del sistema di accumulo le modalità di
avviamento, sincronizzazione e presa di carico
avvengono secondo le indicazioni corrispondenti in
funzione della tipologia di eneratore/convertitore
che il sistema di accumulo utilizza per la
connessione alla rete.
In presenza del sistema di accumulo il campo di
funzionamento dell’impianto di produzione rispetta
le prescrizioni date per la corrispondente tipologia di
generatore/convertitore che il sistema di accumulo
utilizza per la connessione alla rete.
I campi di funzionamento di tensione e frequenza,le
protezioni di interfaccia e le protezioni dei
generatori, nonché i sistemi di regolazione degli
stessi, dovranno essere regolati in modo coerente
con i limiti di tensione e frequenza indicati, tenendo
conto dei margini di sicurezza da applicare ai valori
di regolazione impostati.
Qualora il gruppo di generazione comprenda un
sistema di accumulo, rimangono comunque
valide le prescrizioni riportate nella CEI 0-21
Requisiti dei generatori/impianti: immissione di
potenza reattiva
P
8.4.4
8.4.4.1 bis
8.4.4.2
Result - Remark
P
P
P
P
g) Capability dei sistemi di accumulo
Nel caso di accumulo elettrochimico, la capability è Pn ≤ 6KW
la combinazione della curva dell’inverter (circolare)
con quella della batteria (definibile come un
rettangolo di altezza compresa tra PCMAX e
PSMAX e larghezza pari a -Qi +Qi dell’inverter).
Applicabile per Inverter con Pn ≥ 6KW
N/A
h) Capability dei sistemi di accumulo collegati al bus DC di un generatore
fotovoltaico
Page 11 of 16
Verdict
-
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
CEI 0-21: 2014
V1: 2014 Prescrizioni per i sistemi di accumulo
Clause
Requirement + Test
Result - Remark
Capability come da Figure 13-c e 13-d con sistema Pn ≤ 6KW
di accumulo con tecnologia elettrochimica.
Applicabile per Inverter con Pn ≥ 6KW
Verdict
N/A
8.5
Servizi di rete
-
8.5.3
Per un sistema di accumulo(A), i servizi di rete che
devono essere forniti devono essere i seguenti
− Regolazione della potenza attiva
8.5.3.1
8.5.3.4
8.5.3.4.1
− Limitazione della potenza attiva per valori di
tensione prossimi al 110% di Un (par. 8.5.3.1)
− Condizioni di funzionamento in sovrafrequenza
il generatore è in grado di interrompere
l’eventuale ciclo di scarica in atto e attuare,
compatibilmente con lo stato di carica del
sistema, un assorbimento di potenza attiva.
− Tale funzione è escludibile.
− Condizioni di funzionamento in sottofrequenza
(par. 8.5.3.4 e 8.5.3.4.1)
il generatore è in grado di interrompere
l’eventuale ciclo di carica in atto e attuare,
compatibilmente con lo stato di carica del
sistema, una erogazione di potenza attiva.
− Tale funzione è escludibile.
Si applica 8.5.3.4.1 per sistema
di accumulo su bus DC
P
Si applicano i limiti dell’inverter
P
di accumulo su bus DC.
P
Caso Inverter
Vedi tab 1, e tab 2 e relativi
grafici
di accumulo su bus DC.
P
Caso Inverter
Vedi tab 1 e tab 2 e relativi
grafici
Nota. Altri punti della V1 non sono applicabili al prodotto in esame
Page 12 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Tab. 1 Over frequency condition, starting power: 100%Psmax
/Condizioni di funzionamento in sovra frequenza, partenza di partenza: 100%Psmax
Frequency
[Hz]
Attended power
[W]
Measured
power [W]
50
2000
2023,7
50,2
2000
2028,9
50,4
1840
1840,3
50,8
1500
1495,4
51,0
1160
1158,5
51,2
840
818,0
51,49
500
483,0
1200
1000
Reference power
P (W)
800
Measured power
600
400
200
0
50,0
50,2
50,4
50,6
50,8
51,0
51,2
51,5
Frequency (Hz)
Page 13 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Tab. 2 Over frequency condition, starting power: 50%Psmax
Frequency
[Hz]
Attended power
[W]
Measured
power [W]
50
1000
982,4
50,2
1000
978,4
50,4
920
896,0
50,8
750
739,4
51,0
580
567,6
51,2
420
398,3
51,49
250
231,5
1200
1000
Reference power
P (W)
800
Measured power
600
400
200
0
50,0
50,2
50,4
50,6
50,8
51,0
51,2
51,5
Frequency (Hz)
Page 14 of 16
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Tab. 3 Under frequency condition, starting power: 0%Psmax
Frequency
[Hz]
Attended power
[W]
Measured
power [W]
50
50
110,7
49,8
50
105,4
49,6
571
406,2
49,4
1143
1029,0
49,2
1714
1616,9
49,11
2000
2094,5
49,0
2000
2093,0
2500
2000
Reference power
Measured power
1000
P (W)
1500
500
0
49,0
49,1
49,2
49,4
49,6
Frequency (Hz)
Page 15 of 16
49,8
50,0
WTLab S.r.l.
P.IVA e C.F. (VAT): 04682560281
LAB N° 1444
Tab. 4 Under frequency condition, starting power: 50%Psmax
Frequency
[Hz]
Attended power
[W]
Measured
power [W]
50
1000
986,1
49,8
1000
984,8
49,6
1286
1137,4
49,4
1571
1504,2
49,2
1857
1894,8
49,11
2000
2107,6
49,0
2000
2109,0
2500
2000
Reference power
Measured power
1000
P (W)
1500
500
0
49,0
49,1
49,2
49,4
49,6
Frequency (Hz)
49,8
50,0
Final note /Nota finale:
The Hybrid Converter system is considered properly and in accordance with the
requirements: CEI 0-21 V1:2014
when connected, as the manufacturer instructions, to the DC bus of up to 6kW
photovoltaic inverrters, conform to the same standard
/Il sistema Hybrid Converter si ritiene adeguato e conforme ai requisiti: CEI 0-21 V1 :2014
quando collegato, come da istruzioni, al bus DC di inverter fotovoltaici fino a 6 KW conformi alla medesima
norma.
END OF TEST REPORT
Page 16 of 16

Test Report - Solar Saver

Transcript

Documenti analoghi

Test Report

Impianto Fotovoltaico Magazzino Forno Bonomi

Beneteau Cyclades 50 - Centro Nautico Lignano

Xantrex GT500E - Schneider Electric

La camera degli Sposi

INVER T ER 50 06

Inverter per utenze isolate

Lettura dell`opera Andrea MANTEGNA, L`oculo nel soffitto della

Combi inverter - carica batterie
