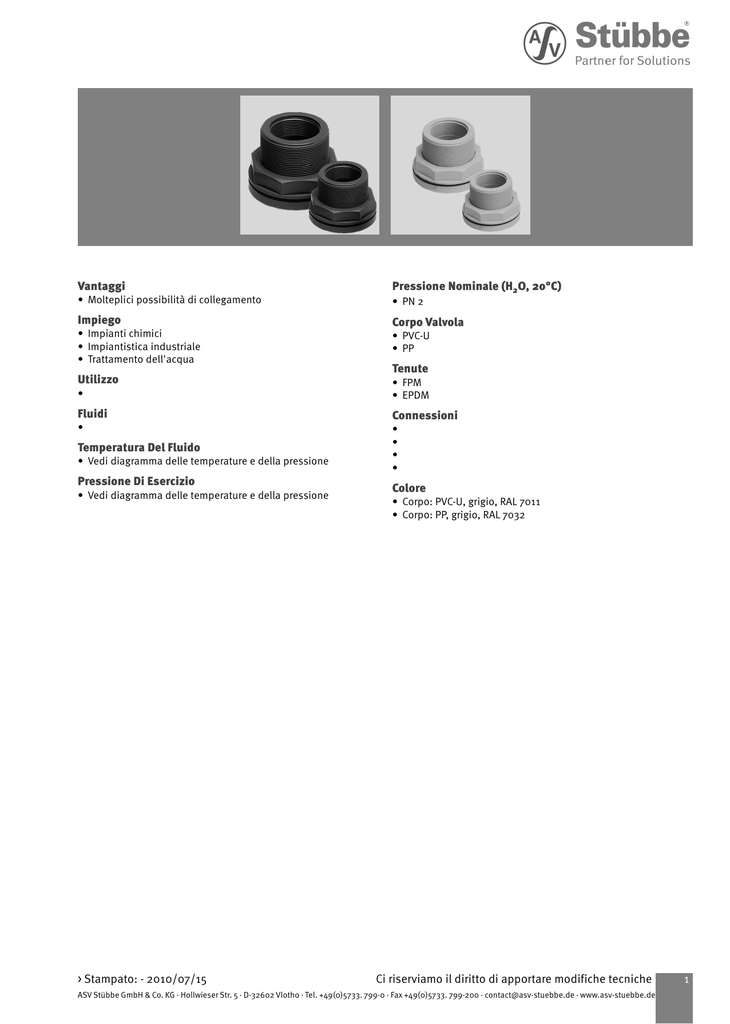

Vedi Scheda Tecnica

Vantaggi
Pressione Nominale (H2O, 20°C)
• Molteplici possibilità di collegamento
• PN 2
Impiego
Corpo Valvola
• Impianti chimici
• Impiantistica industriale
• Trattamento dell'acqua
• PVC-U
• PP
Utilizzo
•
• FPM
• EPDM
Fluidi
Connessioni
•
•
•
•
•
Temperatura Del Fluido
• Vedi diagramma delle temperature e della pressione
Pressione Di Esercizio
• Vedi diagramma delle temperature e della pressione
> Stampato: - 2010/07/15
Tenute
Colore
• Corpo: PVC-U, grigio, RAL 7011
• Corpo: PP, grigio, RAL 7032
Ci riserviamo il diritto di apportare modifiche tecniche
ASV Stübbe GmbH & Co. KG · Hollwieser Str. 5 · D-32602 Vlotho · Tel. +49(0)5733. 799-0 · Fax +49(0)5733. 799-200 · [email protected] · www.asv-stuebbe.de
1
Flange,
Diagramma delle temperature e della pressione
P = Pressione di esercizio
T = Temperatura
I limiti per i materiali valgono per le pressioni nominali indicate e
per una durata di sollecitazione pari a 25 anni.
A tal riguardo si tratta di valori indicativi per fluidi non pericolosi
(DIN 2403) che non intacccano il materiale utilizzato nelle valvole.
Per altri fluidi vedi tabella delle resistenze ASV.
La durata delle parti soggette a usura dipende dalle condizioni di
impiego.
Se le temperature risultano inferiori ai 0°C (PP < +10°C), si
raccomanda di contattarci e indicarci le esatte condizioni di
impiego!
La pressione nominale (PN) dipende dalle dimensioni costruttive
e dal materiale della valvola. Il valore PN corrispondente alla
valvola è elencato nella »lista codici«.
2
Ci riserviamo il diritto di apportare modifiche tecniche
> Stampato: - 2010/07/15
ASV Stübbe GmbH & Co. KG · Hollwieser Str. 5 · D-32602 Vlotho · Tel. +49(0)5733. 799-0 · Fax +49(0)5733. 799-200 · [email protected] · www.asv-stuebbe.de
Flange,
Corpo valvola PVC-U
Dimensioni
Pressione
d(mm)
PN(bar)
G(pollici)
Connessioni
Tenute
PVC-U
Collarino per
incollaggio DIN ISO
EPDM
FPM
16
2
3/8
20
2
1/2
20
2
3/4
25
2
1
40
2
1 1/2
63
2
2
No. codice
141754
52342
141755
52343
141756
52344
141757
52345
141758
52346
141759
52347
Corpo valvola PP
Dimensioni
Pressione
d(mm)
PN(bar)
G(pollici)
Connessioni
Tenute
PP
Saldatura nel
bicchiere DIN ISO
EPDM
FPM
> Stampato: - 2010/07/15
16
2
3/8
20
2
1/2
25
2
3/4
32
2
1
40
2
1 1/2
63
2
2
No. codice
141760
120034
141761
120035
141762
120036
141763
120037
141764
120038
141765
120039
Ci riserviamo il diritto di apportare modifiche tecniche
ASV Stübbe GmbH & Co. KG · Hollwieser Str. 5 · D-32602 Vlotho · Tel. +49(0)5733. 799-0 · Fax +49(0)5733. 799-200 · [email protected] · www.asv-stuebbe.de
3
Flange,
Dimensioni
d(mm)
G(pollici)
16
3/8
20
1/2
20
3/4
25
1
25
3/4
32
1
40
1 1/2
63
2
36
13
3/8
3/4
40
36
32
13
14
50
17
1/2
1
45
50
41
14,5
16
50
18
3/4
1
45
50
41
16
60
21
1
1 1/4
60
60
55
19
50
18
3/4
1
45
50
41
16
-
60
21
1
1 1/4
60
60
55
18
-
80
23
1 1/2
2
74
93
80
27,5
25
110
27
2
2 3/4
80
110
100
31
37,5
Dimensioni(mm)
PP
PVC-U
4
B
F
G
G1
H
J
SW
t
t
