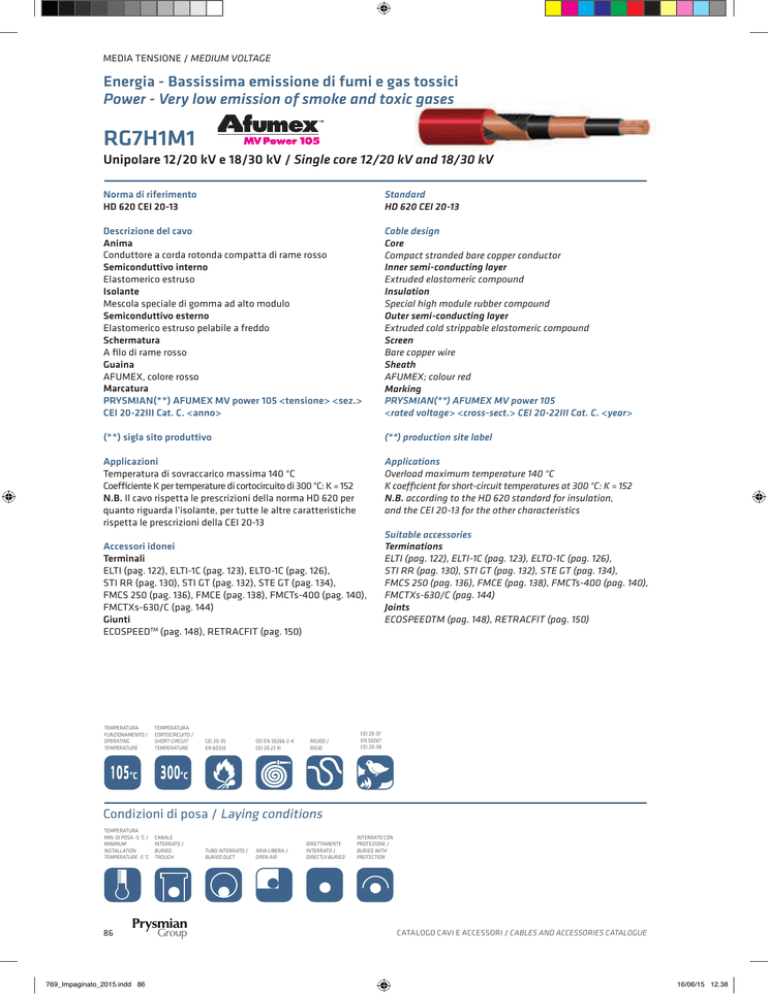

MEDIA TENSIONE / MEDIUM VOLTAGE
Energia - Bassissima emissione di fumi e gas tossici
Power - Very low emission of smoke and toxic gases
TM
RG7H1M1
Unipolare 12/20 kV e 18/30 kV / Single core 12/20 kV and 18/30 kV
Norma di riferimento
HD 620 CEI 20-13
Standard
HD 620 CEI 20-13
Descrizione del cavo
Anima
Conduttore a corda rotonda compatta di rame rosso
Semiconduttivo interno
Elastomerico estruso
Isolante
Mescola speciale di gomma ad alto modulo
Semiconduttivo esterno
Elastomerico estruso pelabile a freddo
Schermatura
A filo di rame rosso
Guaina
AFUMEX, colore rosso
Marcatura
PRYSMIAN(**) AFUMEX MV power 105 <tensione> <sez.>
CEI 20-22III Cat. C. <anno>
Cable design
Core
Compact stranded bare copper conductor
Inner semi-conducting layer
Extruded elastomeric compound
Insulation
Special high module rubber compound
Outer semi-conducting layer
Extruded cold strippable elastomeric compound
Screen
Bare copper wire
Sheath
AFUMEX; colour red
Marking
PRYSMIAN(**) AFUMEX MV power 105
<rated voltage> <cross-sect.> CEI 20-22III Cat. C. <year>
(**) sigla sito produttivo
(**) production site label
Applicazioni
Temperatura di sovraccarico massima 140 °C
Coefficiente K per temperature di cortocircuito di 300 °C: K = 152
N.B. Il cavo rispetta le prescrizioni della norma HD 620 per
quanto riguarda l’isolante, per tutte le altre caratteristiche
rispetta le prescrizioni della CEI 20-13
Applications
Overload maximum temperature 140 °C
K coefficient for short-circuit temperatures at 300 °C: K = 152
N.B. according to the HD 620 standard for insulation,
and the CEI 20-13 for the other characteristics
Accessori idonei
Terminali
ELTI (pag. 122), ELTI-1C (pag. 123), ELTO-1C (pag. 126),
STI RR (pag. 130), STI GT (pag. 132), STE GT (pag. 134),
FMCS 250 (pag. 136), FMCE (pag. 138), FMCTs-400 (pag. 140),
FMCTXs-630/C (pag. 144)
Giunti
ECOSPEEDTM (pag. 148), RETRACFIT (pag. 150)
TEMPERATURA
FUNZIONAMENTO /
OPERATING
TEMPERATURE
105°C
TEMPERATURA
CORTOCIRCUITO /
SHORT-CIRCUIT
TEMPERATURE
CEI 20-35
EN 60332
CEI EN 50266-2-4
CEI 20.22 III
RIGIDO /
RIGID
Suitable accessories
Terminations
ELTI (pag. 122), ELTI-1C (pag. 123), ELTO-1C (pag. 126),
STI RR (pag. 130), STI GT (pag. 132), STE GT (pag. 134),
FMCS 250 (pag. 136), FMCE (pag. 138), FMCTs-400 (pag. 140),
FMCTXs-630/C (pag. 144)
Joints
ECOSPEEDTM (pag. 148), RETRACFIT (pag. 150)
CEI 20-37
EN 50267
CEI 20-38
300°C
Condizioni di posa / Laying conditions
TEMPERATURA
MIN. DI POSA -5 °C /
MINIMUM
INSTALLATION
TEMPERATURE -5 °C
86
769_Impaginato_2015.indd 86
CANALE
INTERRATO /
BURIED
TROUGH
TUBO INTERRATO /
BURIED DUCT
ARIA LIBERA /
OPEN AIR
DIRETTAMENTE
INTERRATO /
DIRECTLY BURIED
INTERRATO CON
PROTEZIONE /
BURIED WITH
PROTECTION
CATALOGO CAVI E ACCESSORI / CABLES AND ACCESSORIES CATALOGUE
16/06/15 12.38
MEDIA TENSIONE / MEDIUM VOLTAGE
Energia - Bassissima emissione di fumi e gas tossici
Power - Very low emission of smoke and toxic gases
TM
RG7H1M1
Unipolare 12/20 kV e 18/30 kV / Single core 12/20 kV and 18/30 kV
Unipolare - conduttore di rame / Single core - copper conductor - RG7H1M1
sezione
nominale
diametro
diametro
diametro
peso
indicativo sull’isolante esterno
indicativo
conduttore
massimo
del cavo
conductor approximate
diameter maximum approximate
cross-section conductor
over
outer
weight
diameter
insulation diameter
(mm2)
(mm)
(mm)
(mm)
(kg/km)
raggio
minimo
di curvatura
minimum
bending
radius
(mm)
sezione
nominale
posa in aria
in piano
a trifoglio
conductor
cross-section
open air installation
flat
trefoil
(mm2)
(A)
(A)
posa interrata
in piano a trifoglio in piano a trifoglio
p=1 °C m/W
p=2 °C m/W
underground installation
flat
trefoil
flat
trefoil
p=1 °C m/W
p=2 °C m/W
(A)
(A)
(A)
(A)
Dati costruttivi / Construction charact. - 12/20 kV Caratt. elettriche / Electrical charact. - 12/20 kV
25
35
50
70
95
120
150
185
240
300
400
500
630
6,0
7,0
8,1
9,8
11,4
12,9
14,2
15,8
18,2
20,5
22,9
26,2
29,9
17
17
18
19
21
22
24
25
28
31
33
37
41
23,3
23,4
24,0
25,3
26,7
28,4
30,0
32,0
34,6
37,4
40,3
43,7
48,3
780
850
980
1190
1470
1740
2030
2440
3040
3700
4560
5690
7210
360
360
380
400
430
450
470
490
530
560
600
660
720
25
35
50
70
95
120
150
185
240
300
400
500
630
203
248
297
373
455
525
595
680
802
916
1049
1203
1370
175
212
253
316
385
445
506
581
688
790
912
1054
1212
172
206
244
299
358
406
454
512
591
664
747
840
937
166
199
235
288
345
392
440
496
574
647
732
829
923
132
158
185
225
268
304
339
381
438
491
551
617
687
128
152
179
218
260
294
329
370
428
481
543
609
682
Dati costruttivi / Construction charact. - 18/30 kV Caratt. elettriche / Electrical charact. - 18/30 kV
50
70
95
120
150
185
240
300
400
500
630
8,1
9,8
11,4
12,9
14,2
15,8
18,2
20,5
22,9
26,2
29,9
25
25
26
27
28
29
31
34
37
40
45
31,2
31,7
32,5
33,4
34,6
35,8
38,4
41,4
44,3
47,9
52,9
1380
1560
1810
2050
2340
2700
3320
4020
4910
6080
7690
450
480
500
520
540
570
600
640
680
730
790
50
70
95
120
150
185
240
300
400
500
630
291
365
445
518
584
669
788
898
1027
1177
1337
256
319
388
450
508
582
688
789
909
1050
1207
240
295
353
403
450
507
586
658
740
831
928
232
285
342
390
436
493
571
643
724
818
919
186
226
269
304
339
380
437
490
550
615
684
180
219
261
295
330
371
428
481
542
610
684
87
