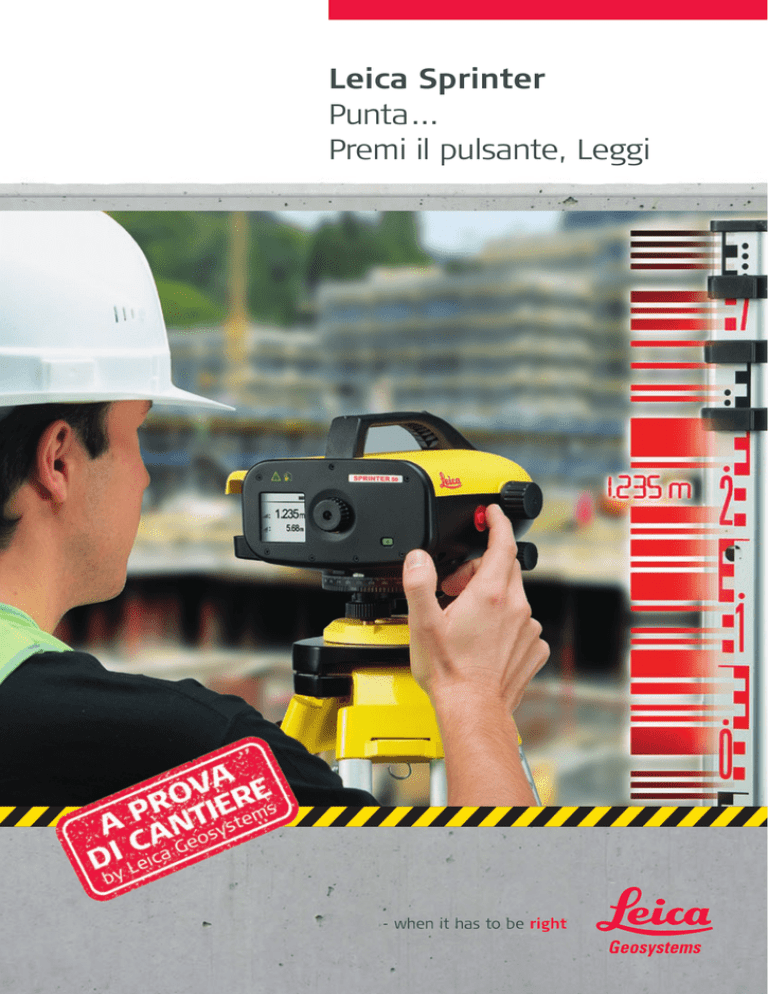

Leica Sprinter Punta... Premi il pulsante, Leggi

Leica Sprinter
Punta...
Premi il pulsante, Leggi
Leica Sprinter 50
Punta, premi il pulsante, leggi
Resistente
alla polvere e
impermeabile
Design
compatto
e leggero
Risultati
della quota e
della distanza
senza errori
Funzionamente
con un unico
pulsante
Indicazione
Fuori Bolla
1
2
3
Punta e metti a fuoco
Premi il pulsante
Leggi
Con gli elementi ottici ad
elevata precisione, basta
puntare e mettere a fuoco la
stadia come un livello ottico.
Grazie al semplice funziona­
mento con un solo tasto,
Leica Sprinter non richiede un
training intensivo. È sufficiente
premere il pulsante rosso per
effettuare la misura. Non c‘è
nient‘altro da fare.
La lettura ottica non è più
necessaria. Il codice a barre
sulla stadia determina quota e
distanza che sono visualizzate
su un display LCD estrema­
mente visibile. Non ci saranno
letture errate.
Leica Sprinter 150/150M e 250M
Opportunità all‘avanguardia
Interfaccia
USB (solo
150M e 250M)
Menu
intuitivo
Memoria integrata
(solo 150M e 250M)
Calcolo Automatico della
Quota, della
Differenza di
Altezza e della
Distanza
Le giuste
applicazioni di
livellazione
Ciò permette all’utente di
scegliere la lingua preferita
4
5
6
Calcola
Memorizza
Scarica
Leica Sprinter esegue i tuoi
calcoli. Scegli l‘applicazione
adatta nella tua lingua.
Saranno visualizzati i risultati
corretti:
Con la memoria integrata per
memorizzare fino a 1’000
punti, Sprinter 150M e 250M
evitano errori di trascrizione.
Con Leica Sprinter 150M e
250M, è possibile scaricare
i dati sul personal computer
mediante l‘interfaccia USB.
Sprinter DataLoader consente
di trasferire i dati su Microsoft
Excel® senza difficoltà. Le
misure effettuate possono
essere trasferite anche ad un
dispositivo esterno per la
raccolta dei dati, mediante
interfaccia RS232.
nnDifferenza di Altezza
nnLinea di livellazione
nnSterro & riporto
nnTracciamento &
monitoraggio
(Per Sprinter 150 solo –
Differenza di Altezza e
Tracciamento)
Software on-board Leica Sprinter
Differenza di
Altezza*
B
dH = B - F = 2.521 - 1.345 = 1.176
B
F
B
B
F
F
B
S1
A
S3
1
S2
dH
2
F=2.520
B=1.305
Sterro & riporto**
Questa funzione calcola la differenza di quota tra i punti. Inserire il punto
di riferimento, misurare la battuta indietro e poi i vari target (battute in
avanti). L‘altezza delta viene sempre calcolata e visualizzata.
d
A
Linea di
livellazione**
foresight F
backsight B
A
dH= 1.00 m
Reference Level
B
h= +0.215 m
Nel caso si abbiano solo battute in avanti e indietro o anche battute
intermedie, scegliere l‘applicazione della linea di livellazione necessaria.
Inserire il punto di riferimento iniziale, misurare le battute indietro,
intermedie e in avanti finché si raggiunge il punto finale. Tutte le misure
sono memorizzate nell‘ordine giusto.
Questa applicazione on-board indica i risultati di sterro & riporto basati su
un livello di riferimento. Inserire il livello e il punto di riferimento richiesti.
Effettuare la battuta indietro e iniziare la misurazione. A questo punto il
programma visualizza i risultati di sterro & riporto, le differenze di quota,
confrontate con il livello di riferimento.
* 150/150M/250M ** 150M/250M
Dati tecnici
Precisione della quota
– Misure elettroniche*
– Misure ottiche
Sprinter 50
Sprinter 150/150M
Sprinter 250M
Deviazione standard nella misura della quota per 1 km di livellazione doppia (ISO 17123-2):
2.0 mm
1.5 mm
1.0/0.7* mm
Con stadia standard in alluminio con scala ad E/con cifre: 2.5 mm
– Lettura stadia singola
Deviazione standard: 0.6 mm (elettronica) e 1.2 mm (ottica) a 30 m
Precisione della distanza
Deviazione standard nella misura della distanza 10 mm per D ≤ 10 m e (Distanza in m x 0.001) per D > 10 m
Portata
2 – 100 m (elettronica)
Modalità di misura
Tempo per la misura singola
Compensatore
Telescopio
Memorizzazione dei dati
Condizioni ambientali
Alimentazione
Peso
Singola e tracciamento
<3 sec
Compensatore a pendolo smorzato con magnete (portata +/– 10 min)
Ingrandimento (ottico) 24x
fino a 1’000 punti (solo 150M)
fino a 1’000 punti
IP55
Batterie a secco tipo AA (4 x LR6/AA/AM3 1.5 V)
<2.5 kg
* Con Stadia in alluminio Sprinter con codice a barre. Si possono raggiungere 0.7 mm con la Stadia Spinter in Fibra di vetro con codice a barre
(3 m, 1 sezione)
Gamma Leica Sprinter
Strumenta
Precisione
Quota e
Modalità di
Differenza
su 1km per
distanza
misura con
altezza
livellazione
Stadia
doppia
rovesciata
Tracciamento
Funzioni
Linea di
Sterro e
Memoria
multilingua
livellazione
riporto e
interna e
monitoraggio
interfaccia
USB
Leica
Sprinter 50
2.0 mm


1.5 mm





1.5 mm
















Leica
Sprinter 150
Leica
Sprinter 150M
Leica
Sprinter 250M
1.0 mm/
0.7 mm*
* Con Stadia in alluminio Sprinter con codice a barre. Si possono raggiungere 0.7 mm con la Stadia Spinter in Fibra di vetro con codice a barre
(3 m, 1 sezione)
Leica Sprinter 50 per
lavori di edilizia di base
Sprinter 50 è lo strumento di
livellazione perfetto per i lavori
di livellazione di ogni giorno.
Basta puntare, mettere a fuoco
e misurare premendo un pul­sante e i dati sono visualizzati
quasi istantaneamente. Non ci
saranno più letture errate.
Funzioni per la riduzione degli
errori, come il sensore d‘incli­
nazione, impediscono al sistema
di misurare se l‘utilizzatore sta
lavorando oltre la portata del
compensatore. Misure e letture
sempre prive di errori!
Leica Sprinter 150 per
calcoli automatici della
quota
Leica Sprinter 150M/250M
per lavori di livellazione
avanzati
Sprinter 150 copre quasi tutte
le applicazioni nell‘edilizia.
Determina automaticamente
l‘altezza delta. Inserisce il
punto di riferimento, misura la
battuta indietro B , misura la
battuta in avanti F e il risultato
verrà visualizzato istantanea­
mente. Per la misura continua,
scegliere la modalità traccia­
mento e la modalità media per
ottenere risultati più precisi.
Sprinter 150M e 250M sono gli
strumenti perfetti per lavori di
livellazione nell‘edilizia avanzata.
È possibile memorizzare fino a 1’000
misure, scaricarle e trasferirle per
ulteriori calcoli in Microsoft Excel®
su un PC, mediante USB. Il calcolo
dell‘altezza delta e i programmi linea
di livellazio­ne, sterro & riporto e
monitoraggio facilitano notevol­
mente i lavori di livellazione. La
precisione di 0.7 mm del 250M e il
programma di monitoraggio
consentono di misurare il cedimento
delle costruzioni e macchinari.
Che vogliate picchettare in modo preciso un cantiere, effettuare misure
di controllo oppure determinare altezze e angoli, che vogliate installare
una cassaforma per calcestruzzo, montare tetti e pareti divisorie, posare condotte forzate, localizzare condutture sotterranee oppure eseguire
lavori di scavo o di installazione di un cantiere: Leica Geosystems vi
propone lo strumento, il laser industriale e il sistema di controllo delle
macchine più adatto a ogni genere di applicazione.
Gli strumenti e i laser di Leica Geosystems sono pratici, robusti, precisi
e affidabili consentendo un utilizzo efficiente di materiale e risorse.
L’elevata qualità garantisce risultati rapidi, azzera i tempi di inattività e
aumenta la produttività. E ciò indipendentemente se si tratta di un
livello elettronico, di un laser da costruzione, di una stazione totale o di
un sistema di controllo delle macchine.
When it has to be right.
Le illustrazioni, le descrizioni e i dati tecnici non sono vincolanti. Tutti i diritti riservati.
Stampato in Svizzera – Copyright Leica Geosystems AG, Heerbrugg, Svizzera, 2009.
763701it – IV.10 – RDV
Total Quality Management –
il nostro impegno per la totale
soddisfazione del cliente
Maggiori informazioni sul nostro
programma TQM sono ottenibili
presso il rappresentante locale
Leica Geosystems.
Distanziometri
laser Portatili
Microsoft Excel® è una marca
registrata di Microsoft
Corporation.
Tutti gli altri marchi sono
proprietà dei rispettivi titolari.
Leica Geosystems AG
Heerbrugg, Svizzera
www.leica-geosystems.com
Livelli Ottici
Laser Rotanti
Teodoliti
