INFORMAZIONE TECNICA / TECHNICAL INFORMATION
KITCHEN MACHINES
MODELLLO: KM001/KM002/KM003 CHEF - KM005/KM007 MAJOR
OGGETTO :
PLANETARI
LUGLIO 2007
Vi informiano che è stata apportata una modifica ai planetari montati nei modelli
di impastatrici delle famiglie CHEF e MAJOR indicati in oggetto.

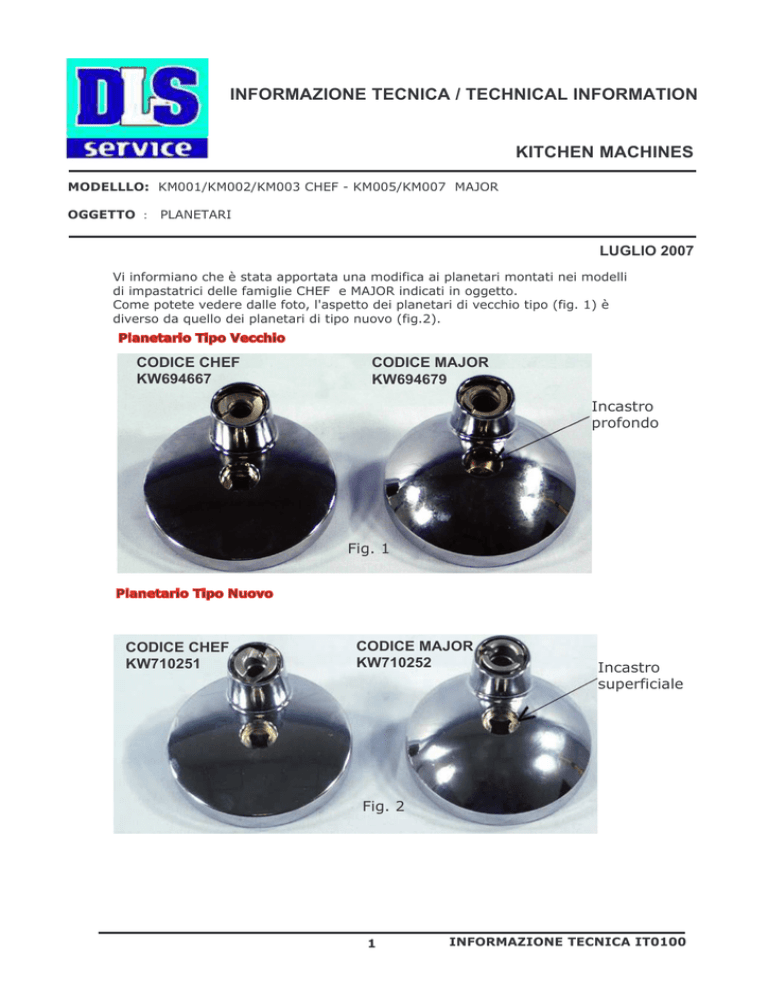

Come potete vedere dalle foto, l'aspetto dei planetari di vecchio tipo (fig. 1) è
diverso da quello dei planetari di tipo nuovo (fig.2).
Planetario Tipo Vecchio
CODICE CHEF
KW694667
CODICE MAJOR
KW694679
Incastro
profondo
Fig. 1
Planetario Tipo Nuovo
CODICE CHEF
KW710251
CODICE MAJOR
KW710252
Incastro
superficiale
Fig. 2
1
INFORMAZIONE TECNICA IT0100
ATTENZIONE!
Nel caso di una riparazione, si renderà necessario adattare il nuovo Planetario alla
macchina.
A tale scopo, sarà necessario sostituire, oltre al Planetario anche il Perno Verticale
ed il Dado. Sono stati quindi creati due kit, uno per la famiglia dei Major ed uno per
la famiglia degli Chef.
Kit per MAJOR
Kit per CHEF
Codice SER1019
Codice SER1018
Potete vedere, nelle immagini seguenti, i pezzi che compongono i due diversi Kit
PERNO VERTICALE CHEF
PERNO VERTICALE MAJOR
CODICE
KW674629
CODICE
KW710368
PLANETARIO CHEF
PLANETARIO MAJOR
CODICE
KW710251
CODICE
KW710252
CODICE
KW674576
DADO (COMUNE AD ENTRAMBI)
2
INFORMAZIONE TECNICA IT0100
