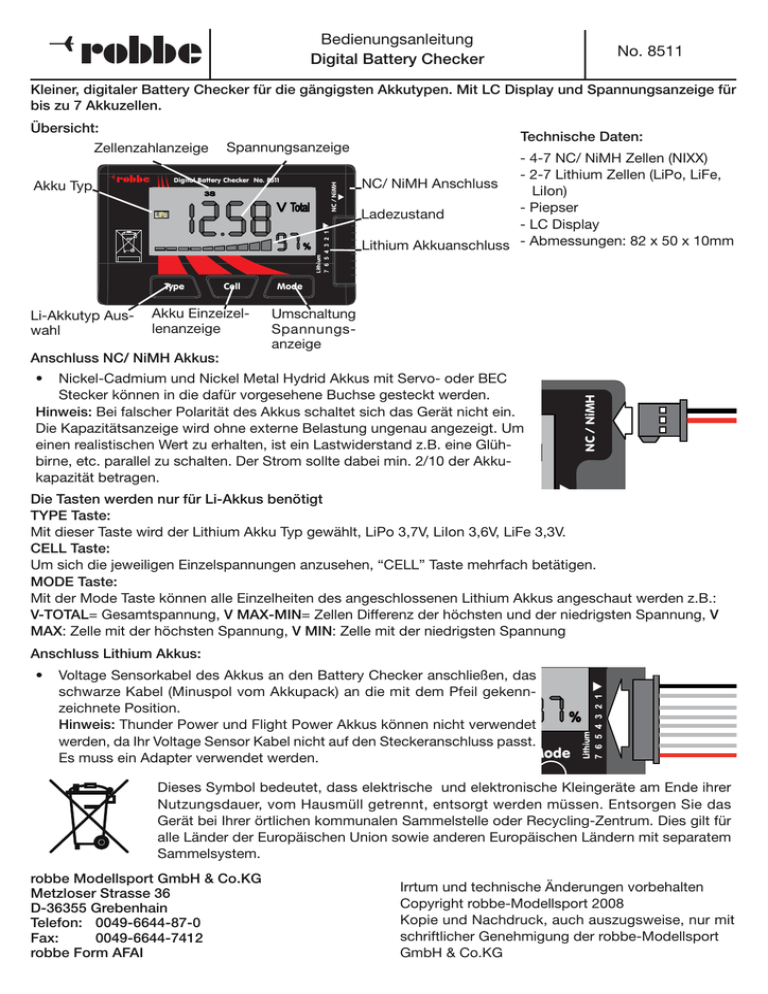

Bedienungsanleitung
Digital Battery Checker
No. 8511
Kleiner, digitaler Battery Checker für die gängigsten Akkutypen. Mit LC Display und Spannungsanzeige für
bis zu 7 Akkuzellen.
Übersicht:
Zellenzahlanzeige
NC / NiMH
Digital Battery Checker No. 8511
Technische Daten:
- 4-7 NC/ NiMH Zellen (NIXX)
- 2-7 Lithium Zellen (LiPo, LiFe,
NC/ NiMH Anschluss
LiIon)
- Piepser
Ladezustand
- LC Display
Lithium Akkuanschluss - Abmessungen: 82 x 50 x 10mm
Lithium
Akku Typ
Spannungsanzeige
Type
Li-Akkutyp Auswahl
Cell
Akku Einzelzellenanzeige
Mode
Umschaltung
Spannungsanzeige
Anschluss NC/ NiMH Akkus:
Nickel-Cadmium und Nickel Metal Hydrid Akkus mit Servo- oder BEC
Stecker können in die dafür vorgesehene Buchse gesteckt werden.
Hinweis: Bei falscher Polarität des Akkus schaltet sich das Gerät nicht ein.
Die Kapazitätsanzeige wird ohne externe Belastung ungenau angezeigt. Um
einen realistischen Wert zu erhalten, ist ein Lastwiderstand z.B. eine Glühbirne, etc. parallel zu schalten. Der Strom sollte dabei min. 2/10 der Akkukapazität betragen.
NC / NiMH
•
Die Tasten werden nur für Li-Akkus benötigt
TYPE Taste:
Mit dieser Taste wird der Lithium Akku Typ gewählt, LiPo 3,7V, LiIon 3,6V, LiFe 3,3V.
CELL Taste:
Um sich die jeweiligen Einzelspannungen anzusehen, “CELL” Taste mehrfach betätigen.
MODE Taste:
Mit der Mode Taste können alle Einzelheiten des angeschlossenen Lithium Akkus angeschaut werden z.B.:
V-TOTAL= Gesamtspannung, V MAX-MIN= Zellen Differenz der höchsten und der niedrigsten Spannung, V
MAX: Zelle mit der höchsten Spannung, V MIN: Zelle mit der niedrigsten Spannung
•
Voltage Sensorkabel des Akkus an den Battery Checker anschließen, das
schwarze Kabel (Minuspol vom Akkupack) an die mit dem Pfeil gekennzeichnete Position.
Hinweis: Thunder Power und Flight Power Akkus können nicht verwendet
werden, da Ihr Voltage Sensor Kabel nicht auf den Steckeranschluss passt.
Mode
Es muss ein Adapter verwendet werden.
Lithium
Anschluss Lithium Akkus:
Dieses Symbol bedeutet, dass elektrische und elektronische Kleingeräte am Ende ihrer
Nutzungsdauer, vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das
Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für
alle Länder der Europäischen Union sowie anderen Europäischen Ländern mit separatem
Sammelsystem.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telefon: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AFAI
Irrtum und technische Änderungen vorbehalten
Copyright robbe-Modellsport 2008
Kopie und Nachdruck, auch auszugsweise, nur mit
schriftlicher Genehmigung der robbe-Modellsport
GmbH & Co.KG
Operating Instructions
Digital Battery Checker
No. 8511
A compact digital battery checker suitable for most commonly used battery types. With integral LCD
screen and voltage display for up to seven battery cells.
Overview:
Cell count indicator
Digital Battery Checker No. 8511
NC / NiMH
Battery
type
Specification:
Voltage display
NC / NiMH socket
Charge state
Lithium
Lithium socket
- 4 - 7 NC / NiMH cells (NiXX)
- 2 - 7 Lithium cells (LiPo, LiFe,
LiIon)
- Beeper
- LCD screen
- Dimensions: 82 x 50 x 10mm
Type
Li battery type
select
Cell
Individual cell
display
Mode
Voltage
switch indicator
Nickel-Cadmium and Nickel-Metal-Hydride batteries fitted with servo plugs or
BEC plugs can be connected directly to the appropriate socket.
Note: the device will not switch on if the battery is connected with reversed polarity. The capacity display is not precise if no external load is in circuit. To obtain a realistic value a load resistance (e.g. a filament bulb or similar) should be
wired in parallel; the current drawn should be at least 2/10 of the battery capacity.
NC / NiMH
Connecting NC / NiMH batteries:
The buttons are only used with Li batteries
TYPE button:
This button is used to select the Lithium battery type: Li-Po 3.7 V, Li-Ion 3.6 V, Li-Fe 3.3 V.
CELL button:
Press the “CELL” button repeatedly to display the individual cell voltages.
MODE button:
This button is used to display all the details of the Lithium battery connected to the unit, e.g.:
V-TOTAL = total voltage, V MAX-MIN= difference between cells of highest and lowest voltage, V MAX: cell
with highest voltage, V MIN: cell with lowest voltage
Locate the sensor lead attached to the battery and connect it to the Battery
Checker; the black wire (negative battery pack terminal) must coincide with the
arrow marker.
Note: Thunder Power and Flight Power batteries cannot be connected directly,
as their voltage sensor leads are fitted with different connectors. In this case an
Mode
adaptor must be used.
Lithium
Connecting Lithium batteries:
This symbol means that you must dispose of electrical and electronic equipment separately from the general household waste when it reaches the end of its useful life. Take your
charger to your local waste collection point or recycling centre. This applies to all countries of the European Union, and to other European countries with a separate waste collection system.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telephone: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AFAI
We accept no liability for errors and technical modifications.
Copyright robbe Modellsport 2008
This document may not be copied or reproduced in whole or in
part without the prior written approval of robbe Modellsport
GmbH & Co. KG
Instructions d'utilisation
Testeur numérique d'accu
réf. 8511
Petit testeur numérique d'accu pour tous les types d'accus les plus courants. Avec écran à cristaux liquides et affichage de la tension pour des groupements d'accus jusqu'à 7 éléments.
Vue d'ensemble :
Nbre d'éléments
Digital Battery Checker No. 8511
NC / NiMH
Type
d’accu
Affichage de la tension
Branchement Cd-Ni /
NiMH
État de la charge
Caractéristiques techniques :
- 4 à 7 éléments Cd-Ni/NiMH (NIXX)
- 2 à 7 éléments au Lithium (LiPo,
LiFe, Lilon)
- Signal acoustique
- Écran à cristaux liquides
- Encombrement : 82 x 50 x 10mm
Lithium
Branch. accu au Lithium
Type
Cell
Mode
Sélection type Accu affichage indi- C o m m u t a t i o n
Affichage de la
viduel éléments
d'accu Li
tension
NC / NiMH
Branchement des accus Cd-Ni / NiMH :
Les accus Cadmium-Nickel et Métal Nickel hybrides avec connecteur de servo
ou connecteur BEC peuvent être branchés dans la douille prévue.
À noter : lorsque les accus sont mal raccordés du point de vue de la polarité,
l'appareil ne se met pas en marche.
L'affichage de la capacité est imprécis en l'absence de charge externe. Pour
obtenir une valeur réaliste, il faut raccorder de manière parallèle une résistance
de charge, par exemple une ampoule, etc. Le courant doit alors se monter à au
moins 2/10e de la capacité de l'accu.
Les touches ne sont indispensables que pour les accus Li.
Touche TYPE :
cette touche permet de sélectionner le type d'accu au Lithium, LiPo 3,7V, LiIon 3,6V, LiFe 3,3V.
Touche CELL :
pour la lecture systématique des tensions individuelles, actionner plusieurs fois la touche “CELL”.
Touche MODE :
la touche Mode permet la lecture de toutes les caractéristiques des accus au Lithium raccordés, par exemple
:
V-TOTAL = tension totale, V MAX-MIN = différences des divers éléments entre la plus haute et la plus basse
tension, V MAX : élément pourvu de la plus haute tension, V MIN: élément avec la tension la plus basse
Raccorder le cordon capteur de voltage de l’accu au testeur d'accu, le brin noir
(pôle négatif du groupement d’éléments) à la position indiquée par une flèche.
À noter : il n'est pas possible d'utiliser les accus Thunder Power et Flight Power
car leur cordon capteur de tension n'est pas approprié au connecteur. Il faut intercaler un adaptateur.
Mode
Lithium
Raccordement des accus au Lithium :
Ce symbole signifie que les petits appareils électriques et électroniques irréparables ou en fin de cycle
d’exploitation doivent être mis au rebut non pas avec les ordures ménagères mais dans les déchetteries spécialisées. Portez-les dans les collecteurs communaux appropriés ou un centre de recyclage
spécialisé. Cette remarque s’applique aux pays de la Communauté européenne et aux autres pays
européens pourvus d’un système de collecte spécifique.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telefon: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AGAI
Sous réserve d'erreur d'impression et de modification technique
Copyright robbe-Modellsport 2008
La copie et la reproduction, même partielles, sont soumises à l'autorisation écrite de la Sté robbe-Modellsport GmbH & Co.KG
Istruzioni per l’uso
Digital Battery Checker
Art.N. 8511
Piccolo e pratico strumento digitale per il controllo delle batterie più comuni. Con display LC e visualizzazione del livello di tensione per batterie fino a 7 celle.
Indicazione del numero di celle
NC / NiMH
Digital Battery Checker No. 8511
Lithium
Tipo di
batteria
Visualizzazione tensione della batteria
Type
Selezione del tipo
di batteria Litio
Cell
Dati tecnici:
Presa di collegamento - 4-7 celle NC/NiMH (NIXX)
per batterie NC/ NiMH - 2-7 celle Litio (LiPo, LiFe,
LiIon)
Cicalino acustico
Livello di ricarica
- Display LC
Presa di collegamento - Dimensioni: 82 x 50 x 10 mm
per batterie Litio
Mode
Visualizzazione ten- Commutazione
sione della singola visualizzazione
cella
della tensione
Collegamento con batterie di tipo NC / NiMH :
NC / NiMH
Le batterie Nickel-Cadmio oppure Nickel metal idrato equipaggiate con connettore per servo oppure BEC vanno collegate nell’apposita presa di collegamento.
Avvertenza:il dispositivo non si accende qualora la batteria venga collegata con
polarità invertita. Il livello di tensione viene visualizzato con minore precisione in
assenza di un carico esterno; di conseguenza, al fine di ottenere una misura più
precisa, occorre collegare in parallelo una resistenza, quale una candela per
esempio. La corrente deve risultare pari ad almeno 2/10 della capacità della batteria.
I tasti integrati nel dispositivo servono soltanto per batterie di tipo Litio:
Tasto TYPE: Permette di selezionare il tipo di batteria Litio da collegare al dispositivo: LiPo 3,7V, LiIon 3,6V,
LiFe 3,3V.
Tasto CELL: Premendo tale tasto è possibile osservare sul display la tensione di ciascuna cella del pacco
batteria. Se premuto più volte,permette di passare da una cella all’altra.
Tasto MODE: Con il tasto Mode è possibile consultare tutte le altre caratteristiche della batteria Litio al momento collegata, quali:
V-TOTAL = tensione totale, V MAX-MIN = Differenza tra la cella a tensione maggiore e quella a tensione minore, V MAX = visualizzazione della cella con tensione maggiore, V MIN = visualizzazione della cella con tensione minore.
Collegare il cavo sensore di voltaggio della batteria con l’apposita uscita sul dispositivo; durante l’operazione accertarsi che il cavo nero (polo negativo del
pacco batteria) si trovi in corrispondenza della posizione indicata dalla freccia.
Avvertenza: Le batterie Thunder Power e Flight Power, in configurazione normale, non possono essere utilizzate con il dispositivo, dal momento che il loro
cavo sensore di voltaggio non è compatibile con l’uscita.
Mode
E’ necessario l’uso di un adattatore per poterle collegare con il dispositivo.
Lithium
Collegamento con batterie Litio :
Questo simbolo indica che le apparecchiature elettriche ed elettroniche devono essere
smaltite separatamente dai rifiuti domestici al termine del loro utilizzo. Consegnate il dispositivo agli appositi punti di raccolta comunali oppure ai centri di riciclo. Tale disposizione è in vigore per tutti i paesi dell’Unione Europea e per gli altri paesi europei con
centri di raccolta separati.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telefon: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AFAI
Con riserva di errori e modifiche tecniche.
Copyright robbe-Modellsport 2008
La copia e la ristampa, anche parziali sono consentiti soltanto previa autorizzazione
scritta della robbe-Modellsport GmbH & Co.KG.
Instrucciones de Uso
Digital Battery Checker
No. 8511
Pequeño digital battery checker para los tipos más habituales de baterías.
Con display LC e indicación de la tensión para baterías hasta 7 elementos.
Indicación de la cantidad de
Indicación de la tensión
elementos
NC / NiMH
Digital Battery Checker No. 8511
Lithium
Tipo de
batería
Type
Selección del tipo
de batería de litio
Cell
Indicación de elementos individuales
de la batería
Características Técnicas:
- 4 – 7 elementos NiCad / NiMH
(NIXX)
Conexión NiCad/NiMH - 2 – 7 elementos de litio (LiPo,
LiFe, LiIon)
Estado de carga
- Zumbador
Conexión de batería de - Display LC
- Dimensiones: 82 x 50 x 10mm.
litio
Mode
Inversión
Indicación
de tensión
Se pueden enchufar las baterías de níquel-cadmio y níquel-metal-hidruro con
conectores BEC en la toma prevista.
Nota: El aparato no se pone en marcha, cuando la polaridad de la batería está
inversa. La indicación de la capacidad no se ve claramente sin carga exterior.
Para obtener un valor realístico, hay que conectar en paralelo una resistencia de
carga, por ejemplo una bombilla, etc. La corriente debería ser como mínimo
2/10 de la capacidad de la batería.
NC / NiMH
Conexión batería NiCad/NiMH:
Las teclas se requieren solamente para baterías de litio
Tecla Type:
Con esta tecla se selecciona el tipo de batería de litio, LiPo 3,7V, LiIon 3,6V, LiFe 3,3 V.
Tecla Cell:
Para ver las tensiones individuales, pulsar repetitivamente la tecla “CELL”.
Tecla MODE:
Con la tecla Mode se pueden consultar todos los detalles de la batería de litio conectada, por ejemplo:
V-TOTAL = Tensión total, V MAX-MIN = Diferencia de los elementos con tensión máxima y mínima, V MAX:
elemento con tensión máxima, V MIN: elemento con tensión mínima.
-
Conectar el cable del sensor de voltaje de la batería al battery checker con
el cable negro (polo negativo del pack de baterías) en la posición marcada
con la flecha.
Nota: No se pueden utilizar baterías Thunder Power y Flight Power, porque
el cable del sensor del voltaje no encaja. Es necesario usar un adaptador.
Mode
Lithium
Conexión de baterías de litio:
Este símbolo significa que pequeños aparatos eléctricos y electrónicos deben desecharse a final de su vida útil separado de la basura domestica. Por tanto deseche el aparato en un centro de reciclaje o en un contenedor específico para ello. Esto es válido para
todos los países de la Comunidad Europea así como para otros países europeos con sistema de desecho separado.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telefon: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AFAI
La información facilitada no responsabiliza al fabricante
respecto a modificaciones técnicas y/o errores.
Copyright robbe-Modellsport 2008
Queda prohibida la reproducción total o parcial de este
documento, excepto con autorización por escrito de
robbe Modellsport GmBH & Co. KG.
Návod k obsluze
Digitální zkoušečka akumulátorů
Čís. 8511
Malá, digitální zkoušečka pro nejběžnější typy akumulátorů. S displejem LC a indikací napětí, vhodná až
po 7 článků.
Přehled (viz obrázek):
údaj počtu článků
NC / NiMH
Digital Battery Checker No. 8511
Lithium
typ akumulátoru
Technická data:
údaj napětí
Type
volba typu litiového akumulátoru
Cell
- 4-7 NC/ NiMH článků (NIXX)
- 2-7 litiových článků (LiPo, LiFe,
přípoj pro NC/NiMH
LiIon)
- Signalizátor
Stav nabití
- Displej LC
přípoj pro litiové akumulá- - Rozměry: 82 x 50 x 10mm
tory
Mode
údaj hodnot jednot- přepínání inlivých článků aku- dikace napětí
mulátoru
Akumulátory s články, obsahující nikl-kadmium a nikl-hydrid kovu, které jsou
opatřeny
servo- anebo BEC-konektory, mohou být zastrčeny do příslušných zdířek. Upozornění: Při nesprávné polaritě akumulátoru se přístroj nezapne. Údaj kapacity
bez externího zatížení je nepřesný. Aby se docílila realistická hodnota, musí se
paralelně zapojit zátěž, na př. žárovka a pod. Proud by při tom měl mít minimální
hodnotu 2/10 kapacity akumulátoru.
NC / NiMH
Připojení akumulátorů NC/ NiMH:
Tlačítek je zapotřebí pouze pro Li-akumulátory
Tlačítko TYPE:
Tímto tlačítkem se zvolí typ litiového akumulátoru, LiPo 3,7V, LiIon 3,6V, LiFe 3,3V
Tlačítko CELL:
Za účelem kontroly jednotlivých napětí, několikrát stisknout tlačítko“CELL”.
Tlačítko MODE:
Za pomoci tlačítka Mode lze kontrolovat veškeré detaily připojeného litiového akumulátoru, na př.: V-TOTAL=
celkové napětí, V MAX-MIN= rozdíl mezi nejvyšším a nejnižším napětím článků, V MAX: článek s nejvyšším
napětím, V MIN: článek s nejnižším napětím
Připojení litiových akumulátorů:
Upozornění: Akumulátory Thunder Power a Flight Power nelze použít, poněvadž
jejich senzorové kabely napětí mají odlišné konektory. Je nutné použít adaptéru.
Mode
Lithium
Senzorový kabel napětí akumulátoru připojit ke zkoušečce akumulátorů, černý
kabel (minusový pól akumulátoru) do polohy, označené šipkou.
Tento symbol znamená, že malé elektrické a elektronické přístroje na konci své životnosti
musí být likvidovány odděleně od domácího odpadu. Odevzdejte přístroj ve Vaši místní
komunální sběrně anebo recyklačním středisku. Toto platí pro všechny země Evropské
Unie, jakož i pro jiné evropské země s odděleným sběrným systémem.
robbe Modellsport GmbH & Co.KG
Metzloser Strasse 36
D-36355 Grebenhain
Telefon: 0049-6644-87-0
Fax:
0049-6644-7412
robbe Form AFAI
Omyly a technické změny vyhraženy
Autorské právo robbe-Modellsport 2008
Kopie a patisk, i ve výtazích, pouze
s písemným povolením firmy
robbe-Modellsport GmbH & Co.KG
