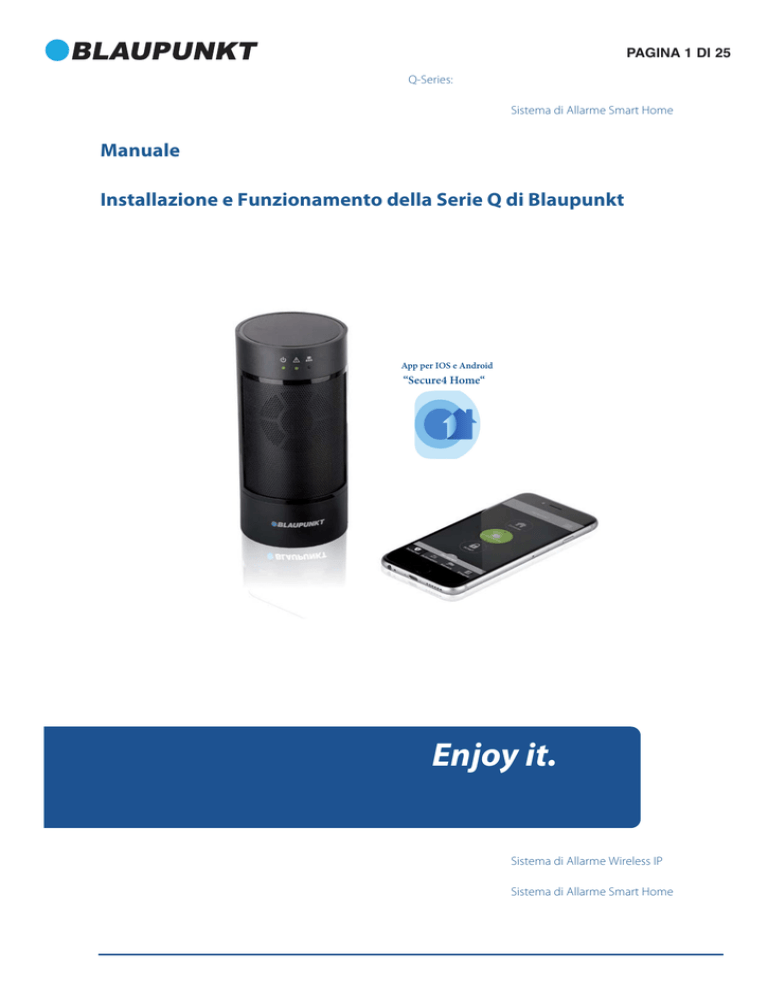

PAGINA 1 DI 25
Q-Series:
Sistema di Allarme Smart Home
Manuale
Installazione e Funzionamento della Serie Q di Blaupunkt
App per IOS e Android
“Secure4 Home“
Enjoy it.
Sistema di Allarme Wireless IP
Sistema di Allarme Smart Home
PAGINA 2 DI 25
Sommario
1. Introduzione e Registrazione
1.1. Risoluzione dei problemi durante o dopo la registrazione
1.2. Conferma della Registrazione
2. Espansione del Sistema di Sicurezza
3. Montaggio dei Dispositivi
3.1. Consigli generali per il montaggio dei dispositivi
3.2. Prima del montaggio: Test della trasmissione del segnale
3.3. Protezione Tamper (antimanomissione)
3.4. Pianificazione della Localizzazione dei Dispositivi
4. Funzionamento della Serie Q :Server Home Connect.
4.1. Sicurezza
4.1.1. Sensori
4.1.2. Elenco Videocamere IP
4.2. Automazione
4.2.1. Dispositivi
4.3. Gruppo
4.4. Scenari
4.4.1. Creare uno Scenario
4.4.2. Applicare uno Scenario
4.4.3. Modificare uno Scenario
4.4.4. Sopprimere uno Scenario
4.5. Live-Video
4.6. Evento
PAGINA 3 DI 25
4.7. Impostazioni
4.8. Impostazioni del Pannello di Controllo
4.8.1. Impostazioni Generali
4.8.2. Impostazioni Modalità Home Arm e Modalità Away Arm
4.8.3. Impostazioni Temperatura (é necessario un Sensore di Temperatura)
4.8.4. Programmazione della Sirena
4.8.5. Codici PIN Utente
4.9. Impostazioni Report
4.10. Conto
4.11. Servizio e Pagamenti
5. Funzionamento della Applicazione Secure4Home.
5.1. Login
5.2. Sicurezza
5.3. Automazione
5.4. Live-Video
5.5. Evento
5.6. Conto Utente
6. Risoluzione dei problemi e Ripristino dei valori di fabbrica
6.1. Pannello di Controllo
6.2. Sensore PIR
6.3. Rilevatore Porta
6.4. Ripristino dei valori di fabbrica
7. Specifiche tecniche
8. Dichiarazione di Conformi
PAGINA 4 DI 25
Le informazioni e illustrazioni di questo documento sono soggette a modifica senza preavviso.
Blaupunkt si riserva il diritto di modificare le caratteristiche dei prodotti senza previo avviso.
.
1.Introduzione e Registrazione
Il presente documento contiene informazioni utili per l’installazione ed uso del nostro
sistema di allarme Serie Q ed i suoi dispositivi accessori. Per ulteriore informazione sulla
registrazione e funzionamento del Sistema, accedere gratuitamente al Blaupunkt Home
Connect cloud server e scaricare dalla home page l’ App Secure4Home su Google Play o
l’Apple Store.
IMPORTANTE:
Si prega di leggere prima la Guida di Avvio Rapido inclusa in questo kit. Questa guida
contiene informazione importante relativa al primo utilizzo dei prodotti della Serie Q.
1.1. Risoluzione dei problemi durante o dopo la registrazione
Se riceve un messaggio di errore o se si verifica un problema durante o dopo la registrazione, la
seguente informazione può essere utile:
Errore Connessione Server: Il Pannello di Controllo non é connesso al server. O ll Pannello di
Controllo é spento o non è collegato ad internet. Si prega di verificare in primo luogo l’alimentazione
elettrica e lo stato della rete.
. Nel caso che il Pannello di Controllo é in errore per un codice infetto o virus, si prega di verificare
l’impostazione del firewall, assicurarsi che la porta TCP 5222 sia aperta e appaia sulla lista dell’
eccezioni del suo firewall.
. Verificare l’impostazione del filtraggio dei indirizzi MAC del suo router ed assicurarsi che l’indirizzo
MAC del suo pannello di controllo sia autorizzato sul suo router.
. Se adopera una connessione internet dial-up, assicurarsi che il suo router supporta la funzione
PPPoE ADSL.
Tempo di Registrazione Scaduto: Il Pannello di Controllo non ha completato la registrazione
durante i primi 15 minuti della connessione al server. Si prega di spegnere il Pannello di Controllo ed
accenderlo di nuovo.
Indirizzo MAC non valido: Ogni indirizzo MAC può essere registrato una volta sola. Nel caso
contrario, un messaggio di errore appare sullo schermo. Se Lei è il propietario del Pannello di
Controllo ed è sicuro che non è mai stato registrato prima, contattare lo staff dell’ assistenza
Blaupunkt.
PAGINA 5 DI 25
NOTA:
Il Server Home Connect funziona in modo ottimale utilizzando un Browser Firefox . Usare un
router LTE od un adattatore Powerline può causare problemi.
1.2. Conferma della Registrazione
Dopo avere inserito tutti i dati richiesti ed avere scelto il pacchetto servizio desiderato (riferisi al
Capitolo 4.11), il server invia un messaggio di conferma all’indirizzo di posta elettronica preregistrato
sul suo conto. Procedere al log in nel server usando il nome utente e la password appena registrati.
La registrazione é ora completata. Se non riceve la email di conferma, verificare l’indirizzo di posta
elettronica inserito sul conto e modificarlo se necessario.
2. Espansione del Sistema di Sicurezza
E possibile migliorare le capacità del suo Sistema di Allarme Smart Home abbinando sensori
ed altri dispositivi (come illustrato nell’immagine sotto).
Oltre ai dispositivi già presenti nel kit, é possibile migliore ulteriormente le capacità del suo sistema
di allarme comperando altri accessori da abbinare. Accessori come un’ altro Sensore PIR o Rilevatore
Porta per estendere la zona da proteggere; un Controllo Remoto per una seconda piattaforma di
funzionamento del sistema; un Rilevatore di Fumo per una protezione antiincendio; un Sensore di
Temperatura per un aggiornamento della temperatura; altri Interruttori di Alimentazione per
domotica ed una gestione razionale dell'energia.
Per ulteriore informazione per abbinare nuovi dispositivi al sistema, riferirsi alle pagine web di
assistenza Blaupunkt sul sito www.blaupunkt.com.
Pannello di controllo: Communicazione via segnale radio con i dispositivi e sensori
Rilevatore di Movimento Wireless con Telecamera PIR: Installato in spazi aperti per rilevare
eventuali movimenti di intrusione.
Commutatore Smart Home: Accensione e visualizzazione del consumo energetico dei dispositivi
elettrici da qualsiasi luogo.
Telecamera: Visualizzazione in tempo reale di casa.
Rilevatore Porta/Finestra: Installazione rapida senza cavi su porte e finestre.
Rilevatore di Monossido di Carbonio: Protegge la casa da gas tossici rilevando persino
concentrazioni molto basse.
Sensore di Acqua: Avvisa della presenza di infiltrazioni d’acqua
Keypad Remoto Retroilluminato: Facilita l’attivazione e disattivazione del sistema di allarme.
Telecomando: Comoda attivazione e disattivazione a distanza del sistema di allarme.
Sirena Esterna Wireless: Dissuade efficientemente i ladri. Allarma i vicini con un forte segnale
acustico ed una luce stroboscopica.
PAGINA 6 DI 25
3. Montaggio dei Dispositivi
NOTA: Prima di procedere al montaggio dei dispositivi accessori, è necessario che
completi il procedimento di registrazione sul server Blaupunkt Home Connect
(https://eu.bphomeconnect.com/). La Guida di Avvio Rapido vi aiuterà ad eseguire la
registrazione.
3.1. Consigli generali per il montaggio dei dispositivi
l Evitare il montaggio del Pannello di Controllo ed i dispositivi vicino ad oggetti metallici di grandi
dimensioni o vicino ad una fonte di interferenze elettriche, in particolare frigoriferi o forni microonde,
che possono interferire sulla forza del segnale. Il materiale di rivestimento dei muri può anche lui
svolgere un ruolo importante sull’efficienza della potenza del segnale, per esempio, un muro di
mattoni può diminuire molto di più la forza del segnale rispetto ad un muro di legno.
l Tutti i dispositivi con una protezione di antimanomissione (tamper), devono essere montati ad
un’altezza che permette di assicurarsi che il tamper é correttamente premuto contro la superficie di
montaggio.Per superfici non regolari, utilizzare materiale da imballaggio supplementare nella parte
posteriore del dispositivo
3.2. Prima del montaggio: Test della trasmissione del segnale
Tutti i dispositivi accessori dei kit di allarme serie W usano un protocollo radio senza fili per
communicare con il Pannello di Controllo,risparmiando all‘utente il cablaggio dei dispositivi da
abbinare. Tutti i dispositivi del Sistema di allarme hanno una portata di circa 30 metri in un tipico
ambiente domestico. La portata può variare in condizioni ambientali diverse. Prima di iniziare
l’installazione del dispositivo accessorio, é necessario fare un test della portata del segnale nel luogo
di installazione selezionato. Per fare un test della portata del segnale, utilizzare la funzione Walk Test
dal server Blaupunkt Home Connection, premere dopo il tasto Test del dispositivo per trasmettere il
segnale test. Riferirsi al capitolo 4.81.1. per ulteriore informazione.
PAGINA 7 DI 25
3.3. Protezione Tamper (antimanomissione)
Il sensore anti-intrusione (Sensore PIR e Rilevatore Porta) sono protetti da tentativi di sabotaggio
grazie all‘interruttore “tamper“, il quale viene attivato se il coperchio del dispositivo é aperto o viene
rimosso dalla sua superficie di montaggio.
Quando l’interruttore tamper é innescato, il sensore trasmette un segnale al Pannello di Controllo
per avvertire l’utente che il sensore non é installato correttamente o che é stato manomesso da un
intruso. Per assicurarsi che l’interruttore tamper funzioni correttamente, vi preghiamo di verificare
che sia completamente premuto contro la superficie di montaggio durante l’installazione dei
dispositivi.
3.4. Pianificazione della Localizzazione dei Dispositivi
Rilevatore Porta
Il Rilevatore Porta deve essere montat
il più alto possibile.
Non
puntare
un
sensore
PIR
direttamente su questa porta /finestra.
Magnete: in alto (sulla finestra/porta)
Sensore: in basso
Distanza: max. 1,5 cm.
Telecamera PIR e Sensore PIR
Per una copertura ottimale, installare il sensore PIR ad
una altezza di 1.9-2m. Montato ad una altezza di 2m,
il sensore PIR ha una portata di 12m.
Il rilevamento del Sensore PIR è più efficace quando l’
intruso si muove trasversalmente nel suo campo
visivo. Non installare il sensore PIR in un luogo che
affaccia direttamente l’intruso.
Pannello di Controllo
Il Pannello di Controllo deve essere
montato
in un posto nascosto,
invisibile dall’ esterno.
Il Pannello di Controllo deve essere
collegato al router mediante un cavo
Ethernet.
Evitare l’esposizione diretta ai raggi solari, visto che
può influenzare la sensibilità di rilevamento.
Non puntare un sensore PIR su una finestra, su
oggetti in movimento o vicino a sorgenti di
calore come il fuoco o boiler.
(sul
marco)
PAGINA 8 DI 25
4. Funzionamento della serie Q: Server Home Connect
Il Server Home Connect integra tutte le funzioni della serie Q: Registrazione, Gestione Conto
Utente, Configurazione dei Scenari, Impostazione Dispositivi e Funzionamento del Sistema di
Allarme. Questo manuale la guiderà attraverso le varie tematiche, passo a passo.
4.1. Sicurezza
4.1.1. Sensori
La pagina Sicurezza, visualizza la modalità attuale del Sistema ed i sensori / dispositivi di sicurezza
esistenti attualmente nel Pannello di Controllo per un accesso rapido. La lista dei dispositivi varia in
funzione del kit acquistato. Se si rincontra un errore su un dispositivo, la riga viene evidenziata in
per fare una foto
colore rosso ed un messaggio di errore appare a destra. Cliccare sul simbolo
con la Telecamera PIR.
4.1.2. Elenco Videocamere IP
L’ elenco Videocamere IP indica le Videocamere IP attualmente abbinate al Pannello di Controllo.
Cliccare sull’Immagine della Videocamera IP per entrare nella pagina Videocamera IP e visualizzare lo
streaming video. Riferirsi al capito 4.5. Live-Video per ulteriori informazioni.
4.2. Automazione
La pagina Automazione dà accesso alle funzioni home automation nel Pannello di Controllo.
4.2.1. Dispositivi
Tutti i dispositivi di automazione domestica vengono elencati in questa pagina.
Cliccare sull’ icona ON/OFF permette di passare da uno stato a l’altro.
n L’ interruttore Power con il Contatore visualizzano la potenza attuale ed il consumo di energia
accumulato. Fare clic sull’ icona
per visualizzare il graffico del consumo di energia realizzato.
n Il Dimmer visualizza l’attuale livello di corrente di uscita, cliccare sia sull’icono ON/OFF sia sulla
barra per passare da uno all’altro ed impostare la percentuale del valore di uscita.
n Il sensore temperature visualizza la lettura della temperatura.
4.3. Gruppo
L’opzione Gruppo permette di assegnare i dispositivi in un gruppo e visualizzarne le condizioni per
una gestione più semplice. Per esempio, si possono assegnare i vari dispositivi di una stanza ad un
gruppo singolo per visualizzare l’ambiente della camera facilmente.
l
Gruppo 1 vuoto, valore di fabbrica. Cliccare sull’ icona
gruppo.
per modificare il contenuto del
PAGINA 9 DI 25
n
Inserire il nome del gruppo nel campo Nome per identificarlo.
n
Selezionare la casella del dispositivo per assegnarlo a questo gruppo.
n
Si può sostituire la foto di fabbrica del gruppo ed aggiornarla con una foto propia. Cliccare sull’
e selezionare il file della foto dal suo computer per aggiornare la foto.
icona
n
Cliccare su OK per confermare una volta terminato.
l
Si può creare altri gruppi cliccando sull’ icona
di destra.
4.4. Scenario
L’opzione Scenario permette configurare i Scenari Home Automation. Un Scenario include una serie
di operazioni che il Pannello di Controllo può eseguire con i vari dispositivi Home Automation.
L’utente può programmare lo Scenario ed associarlo ad un definito tipo di condizione del sistema
e/o un calendario.
Il Pannello di Controllo eseguirà automaticamente lo Scenario quando il requisito della suddetta
condizione o calendario definito è soddisfatto, inoltre l’utente può anche eseguire lo scenario
manualmente.
NOTA:
Certi Sensori, come il Rilevatore Porta o Rilevatore di Movimento, possono attivare altri sensori,
come per esempio Videocamere PIR o commutatori, (riferirsi al Capitolo 4.8.1. Impostazione
Dispositivi). È possibile, configurando l’innesco di uno scenario in risposta all’attivazione di un
sensore. Nel capitolo Impostazione Dispositivi, trovare la sezione “Trigger Response”. Inoltre, si
può assegnare uno scenario specifico per ogni Dispositivo.
4.4.1. Creare uno Scenario
Passo 1 Cliccare su “Add scene” o sull’ icona
per accedere al menù Aggiungere Scenario.
Passo 2 Inserire un nome allo Scenario.
Passo 3 Selezionare l’icona dello scenario per facilitare l’identificazione.
Passo 4 Selezionare fino a 3 dispositivi dalla lista nel Pannello di Controllo, e selezionare l’azione da
svolgere.
PAGINA 10 DI 25
Passo 5 Impostare la Condizione e/o il calendario dello scenario perchè la selezione sia eseguita
automaticamente.
Si può anche cliccare sull’icona
sopra a destra del menù “impostazione condizione” per
aggiungere una nuova condizione e calendario. Se si programmano 2 tipi di condizioni / calendari, lo
scenario eseguirà automaticamente una delle due non appena verranno riscontrate.
Cliccando sull’icona
si chiude la condizione/calendario impostati.
Passo 6 Cliccare su “Submit” per confermare l’impostazione dello Scenario. La pagina sarà
aggiornata con il nuovo Scenario.
4.4.2. Applicare uno Scenario
Si può cliccare sull’icona
situata dopo il nome dello scenario per saltare l’impostazione della
condizione / calendario ed eseguire manualmente l’azione dello scenario.
4.4.3. Modificare uno Scenario
Passo 1
Per modificare uno scenario esistente, cliccare sulla colonna scenario per visualizzarne il contenuto
Passo 2
Cliccare sull’ icona
sopra a destra per accedere al menù Edit Scene (modifica scenario).
Passo 3
Modificare l’impostazione: cliccare su
esistente;cliccare sull’icona
nuovo dispositivo.
per chiudere l’impostazione condizione / calendario
per aggiungere una nuova opzione condizione / calendario o un
Passo 4
Cliccare su “Submit” per confermare la modifica dello scenario.
4.4.4. Eliminare uno Scenario
Passo 1
Cliccare sull’ icona
per accedere al menù elimina scenario.
Passo 2
Selezionare la casella di controllo dello scenario che vuole eliminare e cliccare su “OK” per
confermare.
PAGINA 11 DI 25
4.5. Live-Video
La pagina Live-Video fornisce in tempo reale i video streaming delle sue Telecamere IP.
Se si possiedono varie Telecamere IP nel Pannello di controllo, cliccare su ogni immagine delle
Telecamere IP nell’ elenco Telecamere IP per modificare la visualizzazione attuale della Telecamera IP.
Cliccare sull’ icona
per configurare le impostazioni delle Telecamere IP.
per registrare un video clip. La Telecamera IP registra un video clip
Cliccare sull’ icona
conformemente all’ impostazione interna (Si prega di riferirsi al manuale della Telecamera IP per
ulteriore informazione).
4.6. Evento
La pagina Evento include un registro di tutti gli eventi degli allarmi, le immagini ed i video trasmessi
dal Pannello di Controllo. Cliccando sulle varie icone in alto, si può filtrare i media, allarmi o altri
eventi e ricercare eventi a date specifiche.
4.7. Impostazioni
4.7.1. Impostazione dei Dispositivi
Cliccare sull’ icona alla fine della riga di informazione di ogni dispositivo per entrare nella pagina
Modifica Dispositivo. Nella pagina Modifica Dispositivi figurano le seguenti impostazioni dispositivo:
Ø
Zone: é il numero con il quale il dispositivo è riconosciuto dal sistema. Ogni dispositivo
richiede una zona singola nel sistema.
Ø
Name: Impostare un nome ad ogni dispositivo per riconoscerlo facilmente.
Ø
Bypass: Utilizzare questa funzione per disattivare un dispositivo, il quale bypassato, sarà
ignorato dal sistema. Se il sensore viene manomesso, il segnale sarà scartato e nessun allarme si
attiverà. Il sistema smette anche di verificare il perchè di possibili condizioni di anomalia su questo
dispositivo (fuori uso o batteria scarica).
Ø
Reazione Innescata (Trigger Reponse): Per il controllo del Home Automation. Selezionare un
numero di Scenario per decidere che numero di Scenario deve attivarsi se il dispositivio viene
manomesso.
Ø
Chime (segnale acustico): Abilitare la funzione Chime per permettere al Pannello di Controllo
di emettere un suono musicale quando il sensore viene manomesso in modalità Disattivare.
Ø
Attribute (attributo): L’ attributo agisce quando il sistema deve emettere una sirena di allarme
se un sensore é manomesso secondo la modalità impostata del sistema:
Burglar (intruso): Quando il dispositivo viene attivato in modalità Away Arm o Home
Arm, un allarme di intrusione si attiva immediatamante.
Home Omit (omissione): Quando il dispositivo viene attivato in modalità Away Arm,
un allarme di intrusione si attiva immediatamante. Quando il dispositivo viene attivato
in modalità Home Arm, l’ allarme non si attiverà.
Entrata 1 / Entrata 2: Quando il sistema é in modalità Away o Home Arm, se il
dispositivo Entrata 1 o Entrata 2 viene attivato, il Pannello di Controllo inizia il conto alla
rovescia del tempo di ritardo predefinito di entrata dell’utente, sia Entrata 1 o Entrata 2,
PAGINA 12 DI 25
per permettere all’utente di disarmare il sistema senza attivare l’allarme acustico. (Si
prega di riferirsi al capitolo 4.8.2. per ulteriori informazioni.). Dopo che questo tempo
di ritardo è scaduto e se un codice PIN errato è stato inserito, il Pannello di Controllo
attiverà immediatamente una sirena di allarme per ricordare all’utente che il tempo di
ritardo definito é scaduto. Se il Pannello di Controllo non viene disattivato entro i 30
secondi dopo che il tempo di ritardo entrata sia scaduto,verrà trasmesso un allarme di
intrusione. Se invece si disarma il Pannello di Controllo entro il periodo di 30 secondi, il
sistema ritorna in modalità Disattivare e silenzia la sirena. Nessun rapporto allarme sarà
effettuato.
Cliccare su “Submit” per confermare la fine dell’ impostazione dispositivo.
4.7.2. Aggiungere Accessori (Apprendimento)
Ogni kit viene fornito con i suoi dispositivi accessori già inclusi nel sistema. Se si acquista un
nuovo accessorio, deve essere aggiunto al Pannello di controllo per poter essere riconosciuto.
Fare riferimento alla seguente procedura per aggiungere un nuovo dispositivo.
Step 1.
Cliccare l’icona
in alto a destra del destra per accedere alla funziona aggiungi.
Step 2.
Per la procedura d'apprendimento al Pannello, riferirsi al manuale dell'accessorio.
Quando il pannello riceve il segnale di apprendimento, emetterà un segnale acustico a
due toni ding-dong. La pagina web visualizza le informazioni del dispositivo.
PAGINA 13 DI 25
Step 3. Selezionare il riquadro a sinistra delle informazioni del dispositivo, quindi fare clic su OK
per aggiungere il dispositivo nel Pannello di controllo. Il quale assegnerà un numero di zona vuota.
4.7.3. Walk Test
La funzione Walk Test viene utilizzata per controllare la portata di trasmissione dei dispositivi
accessori abbinati. Prima di installare ogni dispositivo bisogna utilizzare questa funzione per
assicurarsi che il Pannello di Controllo riceva il segnale dal dispositivo nel luogo di instalazione
selezionato.
Passo 1
Cliccare sull’ icona
in alto a destra per accedere alla modalità Walk Test.
PAGINA 14 DI 25
-
Passo 2
Riferirsi al menù del dispositivo e premere il tasto test per trasmettere e definire la portata del
segnale test. Quando il pannello riceve il segnale, il Pannello di Controllo emette un bip di conferma;
la pagina web si aggiornerà mostrando l’informazione sul dispositivo e l’intensità del segnale in
valore RSSI. Un segnale con una portata di 10 é eccelente, un segnale con un valore 0 significa che
non si riceve nessun segnale. Se non si riceve nessun segnale, si prega di modificare il luogo di
installazione selezionato e rifare il test. La Telecamera IP manderà un segnale automaticamente
dopo essere entrata in modalità Walk Test e non é necessario premere nessun tasto.
4.7.4. Rifrescare l’ Elenco Dispositivi
Cliccare sull’ icona
per rifrescare l’informazione sull’ Elenco Dispositivi.
4.7.5. Eliminare un Dispositivo (delete)
Per eliminare dispositivi abbinati, cliccare in primo luogo sull’ icona
Soppressione Dispositivi.
per accedere al menù
Selezionare la casella alla fine della riga del dispositivo da sopprimere e cliccare su OK per eliminare il
dispositivo selezionato dal pannello di controllo.
4.8. Impostazioni del Pannello di Controllo
La pagina di impostazione panello fornisce l’accesso alle impostazioni di funzionamento del
Pannello di Controllo. Al termine della selezione delle nuove impostazioni, cliccare sul tasto SUBMIT,
nella parte inferiore della pagina web, per confermare la modifica.
4.8.1. Impostazioni Generali
PAGINA 15 DI 25
l
Durata Allarme: La durata allarme determina il tempo durante il quale la sirena integrata del
Pannello di Controllo e le altre sirene esterne del sistema, devono emettere il suono di allarme
quando un evento allarme viene attivato.
l
Timer di Supervisione: I dispositivi accessori trasmettono un segnale di verifica regolarmente
al Panello di controllo per notificare lo stato del dispositivo. Se il Pannello non riceve questo segnale
da parte di uno dei dispositivi per un periodo di tempo impostato, il Pannelo di Controllo
considererà il dispositivo come “fuori servizio” e manderà un rapporto al server. Utilizzare questa
funzione per determinare il tempo di supervisione desiderato per i vari dispositivi abbinati.
l
Sirena Interna: Utilizzare questa funzione per attivare / disattivare la sirena integrata del
Panello di Controllo. Se la sirena é disattivata, non emetterà nessuna segnalazione acustica durante
un allarme.
l
Chime (segnale acustico) Porta: Impostare il volume del segnale acustico della Porta.
l
Warning Beep (bip di avvertimento): Il bip di avvertimento può essere anche silezioso, nel
caso contrario, il pannello emetterà un bip acustico ogni 30 secondi dopo avere rilevato un’anomalia
nel sistema
4.8.2. Impostazione Modalità Away Arm (Fuori Casa) o Home Arm (In Casa)
l
Tempo di Ritardo Entrata 1 / Tempo di Ritardo Entrata 2: Quando un sensore impostato
come Entrata 1 o Entrata 2 é attivato in modalità Away Arm (fuori casa), il pannello inizierà un conto
alla rovescia di entrata secondo la durata impostata per questa funzione. L’attributo Entrata 1
corrisponde al Tempo di Ritardo di Entrata 1 e l’ attributo Entrata 2 corrisponde al Tempo di Ritardo
di Entrata 2.
l
Suono Tempo di Ritardo Entrata: Impostare il volume del contro alla rovescia del Tempo di
Ritardo Entrata.
l
Tempo di Ritardo Uscita: Quando il Pannello cambia in modalità Away Arm (fuori casa), inizia
un conto alla rovescia del Tempo di Ritardo Uscita secondo la durata impostata. Quando il tempo é
scaduto, il pannello entrerà in modalità attiva. Tutti gli occupanti della casa dovranno uscire dall’ area
di rilevamento coperta dal sensore prima che questo Tempo di Ritardo Uscita sia scaduto altrimenti
si attiverà l’allarme.
l
Suono Tempo di Ritardo Uscita: Impostare il volume del conto alla rovescia del Tempo di
Ritardo Uscita.
PAGINA 16 DI 25
4.8.3. Impostazioni Temperatura (é necessario un Sensore di Temperatura)
l
Temperatura Alta: Quando la temperatura supera il valore impostato, il Pannello di Controllo
invia un rapporto al server per notificare la condizione di Temperatura Alta. Se la temperatura scende
di nuovo sotto il valore impostato, il Pannello di Controllo invia un rapporto al server per notificare il
Restauro della Temperatura Alta.
l
Temperatura Bassa: Quando la temperatura scende al di sotto del valore impostato, il
Pannello di Controllo invia un rapporto al server per notificare la condizione di Temperatura Bassa. Se
la temperatura supera di nuovo il valore impostato, il Pannello di Controllo invia un rapporto al
server per notificare il Restauro della Temperatura Bassa.
4.8.4. Programmazione della Sirena
Se ha acquistato una sirena esterna extra per espandere il sistema, usare le funzioni del programma
sirena per modificare le impostazioni sirena se necessario. Selezionare la opzione sul menù a tendina
e cliccare su “OK” dopo ogni opzione. (Non cliccare sul tasto SUBMIT). Il pannello trasmette un
segnale alla sirena, se il segnale é ricevuto, la sirena emette un bip di conferma.
l
Confirm: Determina se la sirena deve emettere un bip de conferma quando il sistema viene
attivato o disattivato.
l
Suono Entrata: Determina se la sirena deve emettere bips acustici durante il conto alla
rovescia del Tempo di Ritardo Entrata.
l
Tamper della Sirena: Disabilita temporaneamente il tamper di protezione manomissione
della sirena durante un’ ora se viene impostato su OFF. Permette anche di riattivare la sirena
selezionando di nuovo ON. Questa funzione viene utilizzata se desidera modificare l’ ubicazione della
sirena o sostituire la batteria dopo installazione per evitare che la sirena emetta un allarme di
manomissione.
4.8.5. Codici PIN Utente
I Codici PIN Utente servono per controllare la modalità del sistema. È necessario inserire un Codice
PIN Utente per cambiare la modalità del sistema con l’interfaccia web, l’ applicazione sul cellullare o il
dispositivo accessorio Tastiera Remota.
l
Nome Utente: Inserire un nome per identificare un n° Utente. Il nome appare sulla pagina
Evento se questo Codice Utente viene utilizzato per attivare / disattivare il sistema. Il nome
dell’Utente 1 é definito normalmente come “user”.
l
Codice Utente: Inserire un codice a 4 ciffre. Il Codice PIN Utente 1 di fabbrica é programmato
come 1234. Nell’ impostazione predefinita di fabbrica tutti gli altri Codici Pin sono disattivati. Vi
suggeriamo di modificare il codice PIN Utente di fabbrica appena possibile.
PAGINA 17 DI 25
l
Latch (blocco): Selezionare la casella Latch per non dare a questo utente la possibilità di
registrare l’ azione di disattivazione o di attivazione del sistema. Se la casella Latch non é selezionata,
la azione di questo utente non sarà registrata nella pagina Evento.
l
Delete (eliminare): Selezionare questa casella pereliminare il Codice PIN Utente. Il Codice PIN
Utente 1 non può essere eliminato.
4.9. Impostazione Report
La pagina di impostazione rapporti permette di programmare la notifica eventi nel sistema.
Rapporto SMS:
Alla ricezione di un report inviato dal Pannello di Controllo, il Server è in grado di inviare un evento
tramite messaggio SMS ai numeri di cellulare programmati. Il numero di cellulare inserito nella
registrazione sarà considerato come numero predefinito.
Cliccare sull’ icona
per aggiungere un nuovo numero di rapporto SMS.
Per ogni numero, selezionare il tipo di evento da abbinare al suddetto numero. Le opzioni sono:
Nessuno: Nessun evento sarà segnalato.
Tutti: Tutti gli allarmi ed gli eventi stato saranno segnalati.
Burglar (intrusione): Solo gli eventi allarme saranno segnalati.
Il SMS Reporting impone un credito. Ogni rapporto SMS consuma un credito SMS ad un numero di
cellulare. Quando il credito SMS arriva a 0, il server interrompe l’invio di rapporti SMS. Per verificare il
credito SMS rimanente, muovere il cursore del mouse sull’ icona
per visualizzarlo.
Rapporto E-Mail:
Il rapport email funziona come il rapporto SMS, ma non necessita di avere nessun credito. Oltre agli
eventi, il server può mandare anche un immagine o video ricevuta sui conti email programmati. Il
conto di posta elettronica indicato nella registrazione sarà considerato come email predefinito.
Cliccare sull’ icona
per aggiungere un nuovo conto. Cliccare su
per eliminare i conti email
esistenti. Il conto di posta elettronica predefinito non può essere rimosso. Per ogni conto email,
selezionare il tipo di evento che si desidera rapportare al suddetto email. Le opzioni sono le
medesime che il rapporto SMS.
PAGINA 18 DI 25
Rapporto Push:
Programmare l’impostazione di Notifica Push per i dispositivi mobili. Selezionare i tipi di eventi che si
desidera rapportare al suddetto numero. Le opzioni sono le medesime che il rapporto SMS e
rapporto Email.
Cliccare su “SUBMIT” per confermare dopo avere terminato le impostazioni.
4.10. Conto
La pagina Conto visualizza l’informazione esistente sul conto utente. Per accedere alla pagina conto,
cliccare sul menù a tendina in alto a destra dello schermo e selezionare “Account”, o cliccare
sull’icona
in alto a sinistra.
La pagina visualizza la sua informazione utente registrata, l’elenco degli utenti secondari e la lingua
impostata. Per modificare l’impostazione utente, cliccare sull’icona
.
Modifica Conto:
l
Informazione Utente:
Inserire la nuova informazione utente.
l
Elenco Conti Utenti Secondari:
Questa funzione viene utilizzata per aggiungere utenti extra nel conto utente preregistrato. Il suo
conto preregistrato rimane il conto principale “Main User”, il quale viene utilizzato per crearne di
nuovi,in modo da permettere a molteplici utenti di accedere al sistema allo stesso tempo.
per aggiungere un nuovo utente secondario e cliccare sull’ icona
per espandere
Cliccare su
la pagina ed inserire l’informazione. Si può anche cliccare sull’ icona
per eliminare utenti.
l
Impostazione lingua:
Selezionare la lingua desiderata sullo schermo.
Dopo avere finito le impostazioni, cliccare su SUBMIT nella parte inferiore della pagina, per
confermare le modifiche.
l
Cambiare foto profilo
Cliccare su “Cambiare Avatar” per modificare la sua foto profilo.
Cliccare sull’ icona
per confermare.
l
, selezionare la nuova foto profilo nel suo computer, dopo cliccare su “Upload”
Cambiare Password
Cliccare su “Change Password”, inserire la sua password attuale, dopo inserire una nuova password e
ripetere la nuova password, cliccare “Submit” per confermare.
l
Informazione Contatto
Cliccare su
per accedere all’informazione Contatto.
PAGINA 19 DI 25
4.11. Servizio e Pagamento
La pagina Servizio e Pagamento visualizza il pacchetto attuale dell’ utente. Si può scegliere
l’opzione che meglio si adatta alle vostre esigenze.
5. Funzionamento dell‘ Applicazione
Secure4Home
Può anche accedere al server Blaupunkt Home Connect utilizzando un’ applicazione sul suo
cellulare. Cercare “Secure4Home” su Google Play per dispositivo Android oppure App Store per
iPhone e scaricare l’applicazione gratuita. Attraverso questa applicazione, sono disponibili per un uso
diario le funzioni di Sicurezza, Controllo Automazione, della Videocamera IP ed il log in Evento.
L’interfaccia App mobile è stata semplificata. Non supporta: la registrazione, configurazione
delle impostazioni, gestione del conto utente ne la funzione di impostazione
scenario/gruppo Home Automation. Si prega di utilizzare l’interfaccia browser web per
queste funzioni.
5.1. Login
Aprire l’app Secure4Home, inserire il conto ID e la password preregistrati e premere su “Login” per
accedere al suo conto. Selezionare “Remember Me” perchè l’ app possa ricordare l’informazione di
login per ulteriori accessi.
5.2. Sicurezza
Modalità:
La pagina Sicurezza visualizza la modalità attuale del sistema indicata da 3 tasti modalità. Il tasto della
modalità attuale è illuminato. Per cambiare di modalità, premere sul tasto della modalità desiderata
ed inserire il Codice PIN Utente.
PAGINA 20 DI 25
Sensori:
Per visualizzare i sensori di sicurezza del sistema, premere sulla barra “SENSORS” per fare apparire la
lista dei sensori. L’informazione del sensore viene visualizzata, incluso lo stato di anomalia e la
condizione Open/Close del Rilevatore Porta. Anche la telecamera PIR e la Telecamera IP possono
essere controllate per prendere un immagine/video premendo sul tasto telecamera.
5.3. Automaazione
La pagina Automazione fornisce i dispositivi page Home Automation e scenari disponibili.
Elenco Dispositivi:
I dispositivi Home Automation disponibili vengono visualizzati insieme alla loro informazione e
condizione. In questa pagina si può controllare il dispositivo ed accedere alle sue funzioni
supplementari, selezionando il dispositivo.
Filter:
Selezionare Filter per restringere l´elenco di dispositivi che desidera visualizzare. Se ha programmato
un Gruppo Home Automation usando l’interfaccia Browser Web, il gruppo programmato sarà anche
lui disponibile per selezione.
Scenario:
L’interfaccia App Mobile non permette la programmazione di scenari. Si può selezionare unicamente
lo scenario preprogrammato per eseguire manualmente questo scenario.
5.4. Live-Video
La pagina Live-Video visualizza le Telecamere IP disponibili per fornire streaming video.
Premere l’immagine Telecamera IP per ingrandire. Premere il tasto Telecamera per registrare un
video se necessario.
5.5. Evento
La pagina Evento visualizza gli eventi del sistema rapportati dal Pannello di Controllo. Premere sul
nome dell’ evento per ulteriori dettagli incluso Ora, Zona e tipo dispositivo. Anche le immagini
catturate dalla Telecamera PIR saranno visualizzate. Premere sul tasto phone per accedere alla
funzione phone ed effettuare una telefonata; premere sul tasto mail per accedere alla posta
elettronica e mandare questo evento via email.
5.6. Conto
Accedere alla pagina Conto premendo il tasto sopra a destra dello schermo.
Informazione Personale:
La pagina di Informazione Personale visualizza l’informazione dell’ utente registrata.
Modifica Password:
Per modificare la password usata per accedere al suo conto.
Notificazione:
Per modificare le impostazioni di Email, SMS e Notifiche Push. Attenzione, si può aggiungere solo un
nuovo numero per gli SMS o indirizzo email utilizzando unicamente l’interfaccia Browser Web, non
l’app.
About:
Supporta l’informazione contatto.
PAGINA 21 DI 25
6. Risoluzione dei problemi e Ripristino dei
valori di fabbrica
Questo capitolo comprende varie cause possibili e potenziali soluzioni per problemi comuni che si
potrebbero incontrare. Include anche le funzioni di ripristino dei valori di fabbrica.
6.1. Pannello di Controllo
La spia LED arancione del Pannello di Controllo é accesa, significa che il Sistema é in errore. Quando
la spia LED si accende, si prega di accedere con il login al suo conto sul server Blaupunkt Home
Connection per verificare possibili guasti o problemi. I principali problemi o guasti rincontrati sono:
Pannello di Controllo / Batteria scarica dei dispositivi:
Sostituire le batterie dei dispositivi abbinati o caricare la batteria del Pannello di Controllo di
conseguenza.
Assenza alimentazione elettrica:
Verificare la connessione dell’adattatore AC.
Sensore fuori servizio:
Verificare lo stato della batteria del sensore ed effetuare un Walk Test per confermare che il
Pannello di Controllo può ricevere il segnale del sensore abbinato.
Dispositivo tamper:
Chiudere l’interruttore tamper del dispositivo abbinato verificando la posizione di montaggio e
la vite del coperchio.
Interferenza:
Realizzare un Walk Test su tutti i dispositivi abbinati per verificare che il Pannello di Controllo
riesce a ricevere il loro segnale.
6.2. Sensore PIR
Il Led della Telecamera PIR lampeggia se attivata:
La Telecamera PIR ha le batterie scariche o l’ interruttore tamper é azzionato.
La Telecamera PIR non risponde ai movimenti:
Il sensore PIR ha un tempo di standby integrato di 1 minuto dopo avere rilevato un movimento.
Cioé, il sensore PIR non può rilevare nessun movimento durante 1 minuto dal momento che
viene attivato. Per piacere, aspettare al meno 1 minuto prima di realizare di nuovo un test sul
sensore PIR.
Batteria esaurita, è necessario sostituire la batteria.
Il sensore PIR è lento nel rispondere:
È normale. Il sensore PIR ha un filtro sofisticato anti-errore installato per evitare attivazioni
accidentali. È nettamente meno sensibile al movimento direttamente orientato verso di lui.
PAGINA 22 DI 25
La Telecamera PIR emette falsi allarmi:
Assicurarsi che li animali domestici non hanno accesso all’ area protetta.
Assicurarsi che il sensore PIR non sia puntato un su oggetti in movimento o vicino a sorgenti di
calore come il fuoco o boiler.
6.3. Rilevatore Porta
La spia Led del Rilevatore Porta lampeggia se attivato:
Il Rilevatore Porta ha le batterie scariche o l’ interruttore tamper é azzionato.
Il Rilevatore Porta non risponde se la porta o finestra si apre:
Batteria esaurita, è necessario sostituire la batteria
Il magnete é troppo lontano dal Rilevatore Porta, verificare la distanza tra il magnete
ed il Rilevatore Porta. Ridurre la distanza e fare di nuovo un test del Rilevatore Porta.
6.4. Riprisitino dei valori di fabbrica
La funzione di ripristino del valori di fabbrica (reset) cancella l’informazione impostata in ogni
dispositivo e ripristina tutti i parametri del sistema con i valori di fabbrica. Dopo avere ripristinato il
Sistema, é necessario configurare di nuovo il sistema seguendo le istruzioni esistenti nel manuale
utente disponibile sul server.
Spegnere il Pannello di Controllo scollegando l‘adattatore AC e spegnendo l’interruttore
della batteria.
Collegare di nuovo l’adattatore AC mentre si tiene premuto il tasto sul retro del prodotto.
Mantenere premuto il tasto durante 5 secondi fino a che il pannello di controllo emette
un segnale acustico e accende le 3 spie LED.
Rilasciare il tasto, il ripristino die valori di fabbrica é completato.
PAGINA 23 DI 25
7. Specifiche tecniche
Da -10°C a 40°C, umidità relativa di 85% senza condensa per il Pannello di Controllo e tutti i
dispositivi abbinati.
Circa 30m in una installazione domestica tipica, la portata può variare a secondo del tipo
di:costruzione dell’edificio, localizzazione del dispositivo, l’ ambiente.
PAGINA 24 DI 25
8. Dichiarazione di Conformità
Questo dispositivo é conforme ai requisiti della Direttiva R&TTE 1999/5/EC. Le norme armonizzate
applicate sono elencate nella seguente lista:
Salute:
EN62479:2010
Sicurezza:
EN60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
EMC:
EN 301 489-1 V1.9.2:2011
EN 301 489-3 V1.6.1:2013
EN 301 489-17 V2.2.1:2012
Radio: EN 300 328 V1.8.1:2012
EN 300 220-1 V2.4.1:2012
EN 300 220-2 V2.4.1:2012
Certificazione FCC
Questo dispositivo é conforme ai requisiti secondo la Parte 15 delle norme FCC. Il funzionamento è
soggetto alle due condizioni seguenti:
(1) Il dispositivo non deve causare interferenze dannose, e
(2) Il dispositivo deve accettare le interferenze ricevute, incluse quelle che potrebbero causare un
funzionamento indesiderato del dispositivo.
Normativa FCC:
Per garantire la conformità, eventuali variazioni o modifiche non espressamente approvate dal
cessionario del dispositivo invalideranno il diritto dell' utente all'utilizzo dell'apparecchiatura. (Per
esempio – utilizzare esclusivamente cavi schermati per collegare il computer od un dispositivo
periferico).
PAGINA 25 DI 25
Enjoy it.
Blaupunkt Competence Center Security & Care
Azure Security & Care Corporation
No.1, Lane 250, Sinhu 2nd Rd.,
Neihu, Taipei 114, Taiwan
25
Informazione agli utenti ex art. 26 D.Lgs. 49/2014
,OVLPERORULSRUWDWRVXOO·DSSDUHFFKLDWXUD$OOHJDWR,;'/JVLQGLFDFKHLOULÀXWRGHYHHVVHUHRJJHWWRGL´UDFFROWDVHSDUDWDµHFKHqVWDWR
LPPHVVRVXOPHUFDWRLQ,WDOLDGRSRLO3HUWDQWRO·XWHQWHGRYUjFRQIHULUHRIDUFRQIHULUHLOULÀXWRDLFHQWULGLUDFFROWDGLͿHUHQ]LDWD
SUHGLVSRVWLGDOOHDPPLQLVWUD]LRQLORFDOLRSSXUHFRQVHJQDUORDOULYHQGLWRUHFRQWURDFTXLVWRGLXQDQXRYDDSSDUHFFKLDWXUDGLWLSRHTXLYDOHQWH
/·XWHQWHKDGXQTXHXQUXRORDWWLYRODUDFFROWDGLͿHUHQ]LDWDGHOULÀXWRHOHVXFFHVVLYHRSHUD]LRQLGLWUDWWDPHQWRUHFXSHURHVPDOWLPHQWRIDYRULVFRQR
ODSURGX]LRQHGLDSSDUHFFKLDWXUHFRQPDWHULDOLULFLFODWLHOLPLWDQRJOLHͿHWWLQHJDWLYLVXOO·DPELHQWHHVXOODVDOXWHHYHQWXDOPHQWHFDXVDWLGDXQD
JHVWLRQHLPSURSULDGHOULÀXWR1HOFDVRGL5$((GLSLFFROLVVLPHGLPHQVLRQLFPO·XWHQWHKDGLULWWRDOFRQIHULPHQWRJUDWXLWRVHQ]DREEOLJRGL
FRQWHVWXDOHDFTXLVWRDLGLVWULEXWRULDOGHWWDJOLRODFXLVXSHUÀFLHGLYHQGLWDVSHFLDOL]]DWDHFFHGHLPT
',675,%8,72'$
(/&$57',675,%87,2163$
9LD0LFKHODQJHOR%XRQDUURWL
&2/2*12021=(6(0,
ITALY
ZZZHOFDUWFRPLQIR#HOFDUWLW
Made in China
