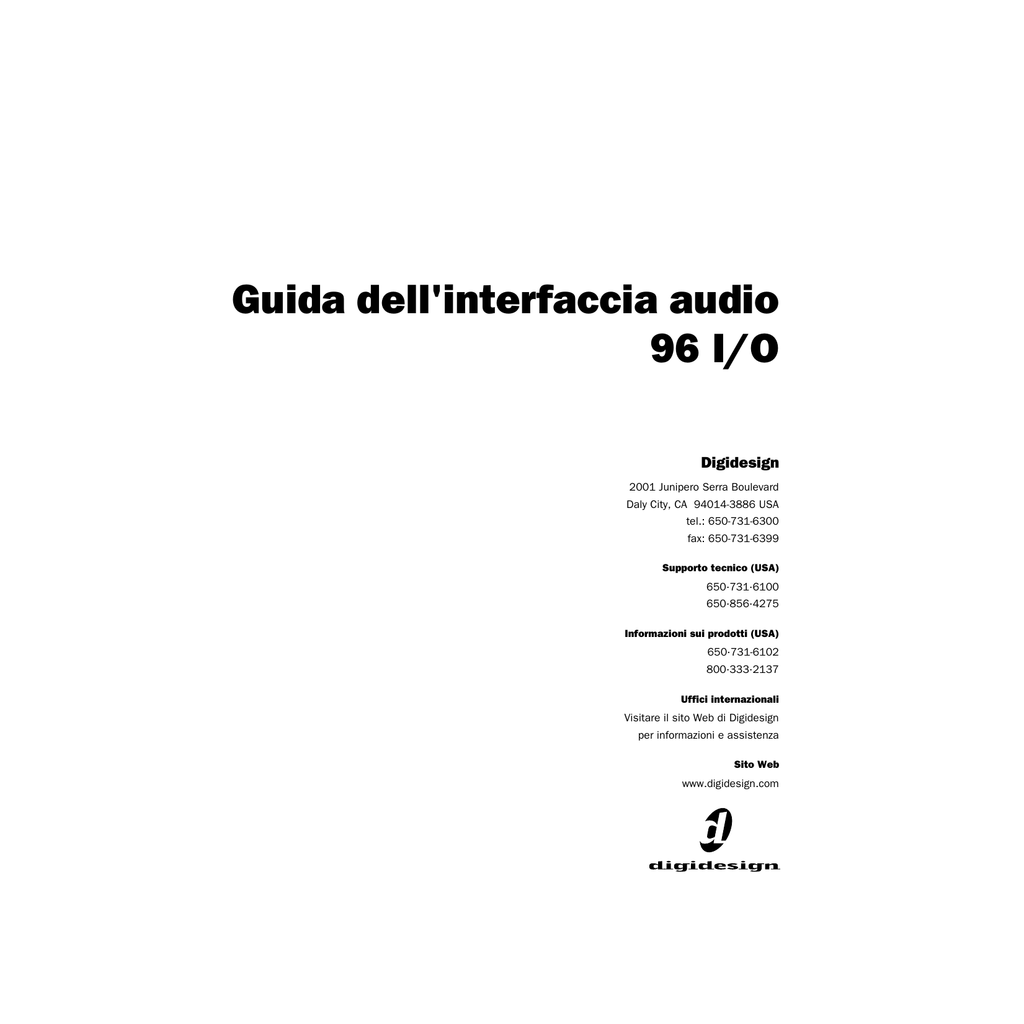

Guida dell`interfaccia audio 96 I/O

Guida dell'interfaccia audio
96 I/O
Digidesign
2001 Junipero Serra Boulevard
Daly City, CA 94014-3886 USA
tel.: 650-731-6300
fax: 650-731-6399
Supporto tecnico (USA)
650·731·6100
650·856·4275
Informazioni sui prodotti (USA)
650·731-6102
800·333·2137
Uffici internazionali
Visitare il sito Web di Digidesign
per informazioni e assistenza
Sito Web
www.digidesign.com
Copyright
La presente Guida è protetta da copyright ©2002 di
Digidesign, una divisione di Avid Technology, Inc. (d'ora in poi
chiamata Digidesign), con tutti i diritti riservati. In base alle
disposizioni dei trattati internazionali sul copyright, il presente
manuale non può essere copiato, per intero o in parte, senza
autorizzazione scritta di Digidesign.
DIGIDESIGN, AVID e PRO TOOLS sono marchi o marchi
registrati di Digidesign e/o di Avid Technology, Inc. Tutti gli altri
marchi appartengono ai rispettivi proprietari.
Tutte le caratteristiche e le specifiche sono soggette a
modifiche senza preavviso.
PN 910609282-02 REV A 01/02 (I)
Comunicazioni e informazioni relative alle norme di
sicurezza
Dichiarazione di conformità
Il modello 96 I/O è conforme ai seguenti standard in materia
di interferenze ed EMC:
• FCC Part 15 Class A
• EN55103 -1, environment E4
• EN55103 -2, environment E4
• AS/NZS 3548 Class A
Interferenze radio e televisive
La presente apparecchiatura è stata collaudata e risulta
conforme con i limiti previsti per i dispositivi digitali
appartenenti alla Class A, in conformità alla Part 15 della
normativa FCC.
Dichiarazione relativa alle comunicazioni
La presente apparecchiatura è stata collaudata e risulta
conforme ai limiti previsti per i dispositivi digitali della Class A.
Modifiche o cambiamenti apportati al prodotto senza
l'autorizzazione di Digidesign, Inc., possono annullare la
validità della certificazione e il diritto ad utilizzare il prodotto. Il
prodotto è stato collaudato e risulta conforme a CISPR in
diverse condizioni che includono l'utilizzo di dispositivi
periferici e cavi e connettori schermati tra i componenti del
sistema. Digidesign raccomanda l'impiego di cavi e connettori
schermati tra i componenti del sistema per ridurre la
possibilità di interferenze con radio, apparecchi televisivi e altri
dispositivi elettronici.
Dichiarazione di sicurezza
La presente apparecchiatura è stata collauda e risulta
conforme all'attestazione di sicurezza statunitense e
canadese in conformità con le specifiche degli standard UL;
UL1419 e allo standard canadese CSA; CSA C22.2 No.1-M90.
Digidesign Inc. è stata autorizzata ad applicare il marchio UL e
CUL appropriato sulle proprie apparecchiature di cui è stata
comprovata la conformità a tali standard.
Importanti istruzioni per la sicurezza
Quando si utilizzano apparecchiature elettriche o elettroniche,
è necessario rispettare sempre delle precauzioni minime, tra
cui:
• Leggere tutte le istruzioni prima di utilizzare il dispositivo.
• Per evitare il rischio di scosse, tenere l'apparecchio
lontano da acqua piovana e altre fonti di umidità. Non
utilizzare l'apparecchio se è bagnato.
• L'apparecchio deve essere collegato solamente alla
tensione di alimentazione corretta, come indicato sul
prodotto.
• Non cercare di eseguire operazioni di manutenzione
sull'apparecchio, in quanto non vi è alcuna parte la cui
manutenzione può essere eseguita dall'utente. Per la
manutenzione e/o riparazioni rivolgersi al personale
autorizzato di Digidesign.
• Tentativi di riparazione dell'apparecchio comportano il
rischio di scosse elettriche e annulleranno la garanzia del
produttore.
• Il prodotto deve essere collegato solamente alla tensione
di alimentazione corretta, come indicato sul prodotto.
Attenzione
• Le interfacce audio HD necessitano di spazio libero
lateralmente, per consentire la circolazione dell'aria e il
raffreddamento.
• Non installare queste unità in rack o in altri châssis che
non dispongono di spazio sufficiente su entrambi i lati per
installare le ventole di raffreddamento.
• Non bloccare le parti laterali dell'unità (in corrispondenza
delle ventole) e non staccare la ventola.
• Se le unità sono racchiuse in un involucro, rimuovere tutti
i coperchi o gli sportelli prima di azionare le unità.
• In caso contrario le unità potrebbero surriscaldarsi
rapidamente causando danni permanenti.
sommario
Capitolo 1. Introduzione all'interfaccia 96 I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Articoli inclusi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Requisiti di sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Informazioni sulla guida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Capitolo 2. Panoramica dell'interfaccia 96 I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
96 I/O - Pannello anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
96 I/O - Pannello posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Collegamenti DigiLink . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Capitolo 3. Panoramica sull'installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Verifica dell'installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Esempio di configurazione di un impianto di registrazione con console di missaggio . . . . . . . . 11
Esempio di configurazione di un impianto di registrazione senza console di missaggio . . . . . . 12
Accensione del sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Connessioni di segnale con l'interfaccia 96 I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Configurazione hardware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Uscite multiple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Impostazione dei livelli d'esercizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Modalità di sincronizzazione e sorgente di clock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Appendice A. Rimozione e sostituzione delle schede . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Rimozione di una scheda I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Modifiche della finestra di dialogo Hardware Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Sostituzione di una scheda I/O . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Indice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Sommario
iii
iv
Guida dell'interfaccia audio 96 I/O
capitolo 1
Introduzione all'interfaccia 96 I/O
L'interfaccia Digidesign 96 I/O è un'interfaccia
audio digitale a 16 canali con convertitori
analogico-digitale (A/D) e digitale-analogico
(D/A) a 24 bit. L'interfaccia 96 I/O supporta
frequenze di campionamento fino a 96 kHz per
una gamma dinamica superiore e un rumore di
fondo ridotto.
Articoli inclusi
• Unità 96 I/O con cavo di alimentazione
• La presente guida
• Cavo DigiLink (0,46 m)
• Cavo BNC (0,46 m)
Caratteristiche dell'interfaccia 96 I/O
• 16 canali di ingresso e uscita digitali distinti,
con meter LED stereo a 4 segmenti su ciascun
canale. I canali di ingresso e uscita includono:
• Otto canali di convertitori D/A e A/D a 24
bit per ingresso e uscita analogici ottimali a
frequenze di campionamento di 44,1 kHz,
48 kHz, 88,2 kHz e 96 kHz.
• Ingressi e uscite digitali S/PDIF, AES/EBU e
Optical (ADAT).
• Ingresso e uscita Word Clock per la
sincronizzazione dell'unità 96 I/O con
dispositivi Word Clock o 256x (Slave Clock)
esterni.
• È supportato l'utilizzo contemporaneo di fino
a otto interfacce 96 I/O, per un massimo di 96
canali di I/O a 48 kHz.
• Porta Legacy per interfacce audio della serie
MIX di Digidesign.
• Interfaccia con console di missaggio digitali e
altre periferiche dotate di connessioni ADAT
Lightpipe mediante lo standard ottico ADAT
con una risoluzione massima di 24 bit.
Requisiti di sistema
Per utilizzare l'interfaccia 96 I/O Digidesign
sono necessari gli elementi seguenti:
• Un sistema Pro Tools HD su Macintosh OS o
Windows CPU approvati.
• Il software Pro Tools, versione 5.3 o
successiva.
• Un sistema di riproduzione con mixer,
amplificatore, altoparlanti o cuffie).
Informazioni sulla guida
Questa guida fornisce una panoramica di base
delle funzioni e delle funzionalità
dell'interfaccia 96 I/O.
Le istruzioni complete per il collegamento e la
configurazione del sistema Pro Tools|HD sono
contenute nella Guida introduttiva dei sistemi HD.
Capitolo 1: Introduzione all'interfaccia 96 I/O
1
Per ulteriori informazioni sull'utilizzo del
software Pro Tools per indirizzare gli ingressi e le
uscite dell'interfaccia agli ingressi e alle uscite di
Pro Tools, vedere la Guida di riferimento di
Pro Tools.
Convenzioni utilizzate nella
presente guida
Nelle guide Digidesign vengono utilizzate le
seguenti convenzioni per indicare le scelte di
menu e i comandi principali:
Convenzione
Azione
File > Save Session
Scegliere Save Session
dal menu File
Control e N
Tenere premuto il tasto
Control e premere il
tasto N
Opzione e clic
Tenere premuto il tasto
Opzione e fare clic con il
pulsante del mouse
I seguenti simboli sono utilizzati per evidenziare
informazioni importanti:
I suggerimenti per gli utenti sono dei consigli
utili che consentono di ottenere il massimo
dal sistema.
Le avvertenze importanti riportano
informazioni che potrebbero influire sui dati
della sessione e sulle prestazioni del sistema.
I riferimenti incrociati rimandano a sezioni
correlate in questa e in altre guide
Digidesign.
2
Guida dell'interfaccia audio 96 I/O
capitolo 2
Panoramica dell'interfaccia 96 I/O
96 I/O - Pannello anteriore
96 I/O - Pannello anteriore
Il pannello anteriore dell'interfaccia 96 I/O
presenta i controlli seguenti:
Interruttore di alimentazione e
anello LED
Questo pulsante consente di accendere e
spegnere l'interfaccia 96 I/O.
L'anello LED intorno all'interruttore di
alimentazione diventa verde per indicare che
l'unità è stata accesa correttamente ed è
collegata a un sistema HD attivo. Se l'anello LED
è arancione, significa che l'unità è alimentata,
ma il computer al quale è collegata è spento.
Frequenza di campionamento
I LED Sample Rate consentono di visualizzare la
frequenza di campionamento corrente
dell'oscillatore al quarzo interno dell'interfaccia
96 I/O, che può essere 44,1 kHz, 48 kHz,
88,2 kHz e 96 kHz. La frequenza di
campionamento può essere impostata quando si
crea una nuova sessione oppure nelle finestre di
dialogo Hardware Setup o Playback Engine, se
non è aperta alcuna sessione.
Capitolo 2: Panoramica dell'interfaccia 96 I/O
3
LED Loop Master
Meter
Il LED LOOP MASTER indica quale interfaccia
audio HD è la periferica principale in Pro Tools.
Per impostazione predefinita viene selezionata
come Loop Master la prima interfaccia HD I/O
collegata alla scheda HD Core. Il LED Loop
Master è sempre acceso quando si utilizza una
sola interfaccia, indipendentemente dalla
modalità di sincronizzazione.
I LED a quattro segmenti indicano il livello di
segnale di ciascuno dei sedici canali. Due LED
aggiuntivi, posizionati a sinistra dei meter,
indicano se è in corso la visualizzazione dei
livelli di ingresso o di uscita; per impostazione
predefinita i meter indicano i livelli di uscita, ma
è possibile modificare questa impostazione nella
finestra di dialogo Hardware Setup di Pro Tools.
LED Sync Mode
I LED SYNC MODE indicano diverse modalità
Clock Source (sorgente di clock). I LED della
modalità di sincronizzazione indicano la
sorgente di clock scelta in Pro Tools.
È possibile impostare come Loop Master una
sola interfaccia HD I/O alla volta. Quando viene
impostato un clock esterno come sorgente di
clock in un'interfaccia HD I/O, tale interfaccia
diventerà automaticamente l'unità principale
(Loop Master), mentre le altre interfacce HD I/O
della catena saranno in modalità Loop Slave. Il
LED Loop Master resterà acceso solo sul
dispositivo Loop Master corrente, mentre sarà
spento su tutti gli altri dispositivi.
Per ulteriori informazioni vedere "Modalità di
sincronizzazione e sorgente di clock" a
pagina 19.
4
Guida dell'interfaccia audio 96 I/O
Questi meter sono calibrati rispettivamente a
–42 dB, –18 dB, –6 dB e 0 dB. Notare che 0 dB
non indica il clipping; utilizzare i meter
visualizzati sullo schermo in Pro Tools per
determinare se si verifica il clipping di un
segnale. Consultare la Guida introduttiva dei
sistemi HD.
96 I/O - Pannello posteriore
96 I/O - Pannello posteriore
Il pannello posteriore dell'interfaccia 96 I/O
presenta i seguenti connettori:
Analog Audio Outputs (uscite
audio analogiche)
Analog Audio Inputs (ingressi
audio analogici)
Sono connettori TRS bilanciati o non bilanciati
da 1/4 di pollice per le uscite audio analogiche.
Le uscite analogiche dell'interfaccia 96 I/O
dispongono di convertitori D/A a 24 bit.
Sono connettori TRS bilanciati da 1/4 di pollice
per gli ingressi audio analogici. Gli otto ingressi
analogici dispongono di convertitori A/D a 24
bit.
Gli ingressi TRS sono cablati come descritto di
seguito:
■
Punta = positiva
■
Anello = negativo
■
Manicotto = collegato a terra
Questi connettori supportano anche
collegamenti non bilanciati.
I livelli di funzionamento degli ingressi sono
commutabili tra livelli di linea +4 dBu e
–10 dBV. I collegamenti non bilanciati sono
possibili mediante l'uso di spine per cuffie mono
standard da 1/4 di pollice.
Tutti gli otto canali di uscita sono sempre attivi.
È possibile commutare i livelli di
funzionamento dell'uscita tra +4 dBu e –10 dBV
nella finestra di dialogo Hardware Setup di
Pro Tools. I collegamenti non bilanciati sono
possibili mediante l'uso di spine per cuffie mono
standard da 1/4 di pollice.
AES/EBU Digital In/Out
(ingresso/uscita digitali
AES/EBU)
Si tratta di connettori XLR bilanciati a tre
conduttori in grado di ricevere e trasmettere in
uscita flussi di dati audio digitali AES/EBU a 24
bit. Queste due porte supportano frequenze di
campionamento fino a 96 kHz.
Capitolo 2: Panoramica dell'interfaccia 96 I/O
5
S/PDIF Digital In/Out
(ingresso/uscita digitali S/PDIF)
Informazioni sui dispositivi Lightpipe
compatibili
Si tratta di due connettori RCA non bilanciati a
due conduttori in grado di ricevere e trasmettere
in uscita flussi di dati digitali S/PDIF stereo.
S/PDIF supporta audio fino a 24 bit con
frequenze di campionamento fino a 96 kHz. Per
evitare interferenze RF durante le trasmissioni
S/PDIF, utilizzare un cavo coassiale da 75 ohm.
Lightpipe è uno standard industriale per il
collegamento ottico dell'audio digitale a otto
canali creato da Alesis. Lightpipe si trova su
numerosi dispositivi, compresi deck Optical
(ADAT), registratori multitraccia digitali
modulari (MDM), schede audio, convertitori
A/D o D/A e console digitali.
Loop Sync In/Out
(ingresso/uscita Loop Sync)
EXT. CLOCK In/Out
(ingresso/uscita EXT. CLOCK)
Loop Sync è un loop di clock dedicato per la
sincronizzazione simultanea di più interfacce
della serie HD. Loop Sync utilizza un segnale di
word clock basato su frequenze di
campionamento di 44,1 kHz o 48 kHz. Le
frequenze di campionamento aumentano nel
sistema man mano che Loop Sync continua a
funzionare a una frequenza di base di 44,1 kHz o
48 kHz, a seconda della frequenza maggiore.
Le porte External Clock I/O sono connettori
BNC standard che ricevono e inviano un segnale
di word clock. Queste porte possono essere
utilizzate per sincronizzare l'interfaccia 96 I/O
con qualsiasi dispositivo che richiede (o
fornisce) un word clock.
Le porte Loop Sync In e Out sono connettori
BNC standard che producono un segnale di
clock 1x Loop Sync. Utilizzare Loop Sync
solamente per collegare a catena più periferiche
della serie HD.
Optical (ADAT) In/Out
(ingresso/uscita ottici ADAT)
Si tratta di porte Optical che ricevono fino a otto
canali di ingresso e uscita Optical (ADAT)
oppure due canali (stereo) ottici di ingresso e
uscita S/PDIF. Nella modalità Optical (ADAT)
sono supportate frequenze di campionamento
fino a 48 kHz. In modalità TOS-Link vengono
supportati gli ingressi e le uscite Optical a due
canali con frequenza di campionamento fino a
96 kHz.
6
Guida dell'interfaccia audio 96 I/O
La porta External Clock In viene configurata
quando si sceglie Clock Source nella finestra di
dialogo Hardware Setup. La porta External Clock
Out viene configurata utilizzando il selettore
External Clock Out nella finestra di dialogo
Hardware Setup.
Poiché attraverso le porte Loop Sync e Word
Clock vengono trasmessi dati di
sincronizzazione fondamentali, è necessario
utilizzare cavi RG-59 da 75 ohm di alta
qualità.
Alimentazione CA
Con questo connettore è possibile utilizzare un
cavo di alimentazione CA standard. L'interfaccia
96 I/O è in grado di selezionare l'alimentazione
in modo automatico (100 V–240 V) e funziona
automaticamente con un cavo modulare
standard per il collegamento a prese di corrente
CA in tutti i paesi.
Porta Primary per cavo DigiLink
Limitazioni delle porte Legacy ed Expansion
Attraverso la porta Primary viene collegata la
scheda HD Core o Process all'interfaccia 96 I/O
mediante il cavo DigiLink. La porta Primary
invia e riceve tutti i 32 canali I/O della scheda
HD Core o Process. Poiché l'interfaccia 96 I/O
presenta solo 16 canali, i canali da 17 a 32
passano attraverso la porta Expansion o Legacy.
Poiché sia nella porta Legacy sia nella porta
Expansion vengono utilizzati i canali 17-32,
non è possibile utilizzarle simultaneamente.
Porta Expansion per cavo DigiLink
Attraverso la porta Expansion viene collegata
un'interfaccia HD I/O aggiuntiva a quella di
base o primaria mediante il cavo DigiLink.
Mediante questa porta i canali 17–32 sono
collegati all'interfaccia I/O secondaria o di
espansione.
Porta Legacy
Questa porta viene utilizzata per collegare le
interfacce audio Digidesign della serie MIX
all'interfaccia 96 I/O. È possibile collegare due
interfacce a otto canali (ad esempio, 888|24 o
882|20) oppure un'interfaccia singola a sedici
canali (1622 I/O, 24-bit ADAT Bridge I/O o
l'originale ADAT Bridge I/O) per opzioni di
ingresso e uscita estese, mediante i cavi
originali.
Quando la porta Legacy viene attivata in
Pro Tools, le interfacce I/O della serie MIX
vengono visualizzate nel mixer di Pro Tools
come i canali 17–32.
Per collegare le interfacce audio HD o Legacy,
consultare la Guida introduttiva dei sistemi HD.
Per selezionare la porta Legacy o Expansion,
consultare la Guida di riferimento di Pro Tools.
La porta Legacy non è disponibile nelle sessioni
in cui la frequenza di campionamento
impostata è superiore a 48 kHz.
Porta Accessory
Al momento questa porta non è supportata.
Collegamenti DigiLink
I cavi DigiLink consentono di collegare le schede
HD Core o HD Process con le interfacce HD I/O.
I cavi DigiLink sono utilizzati solo per collegare
più interfacce HD I/O, in modo da espandere gli
ingressi e le uscite complessive del sistema.
Specifiche di lunghezza dei cavi
DigiLink
Esistono cinque cavi DigiLink di lunghezza
diversa:
• Cavo da 0,46 m fornito in dotazione con le
interfacce HD I/O per consentire il collegamento a catena di più interfacce audio HD.
• Cavo da 3,6 m fornito in dotazione con
ciascuna scheda HD Core per consentire il
collegamento della scheda Core a
un'interfaccia HD I/O.
• Cavo da 7,62 m; equivale in lunghezza ai cavi
di ripartizione di ProControl e Control|24.
• Cavo da 15,25 m (venduto separatamente).
• Cavo con lunghezza massima di 30,5m
(venduto separatamente).
Capitolo 2: Panoramica dell'interfaccia 96 I/O
7
8
Guida dell'interfaccia audio 96 I/O
capitolo 3
Panoramica sull'installazione
Le istruzioni complete per il collegamento e la
configurazione del sistema Pro Tools|HD sono
riportate nella Guida introduttiva dei sistemi HD.
Se si collega l'interfaccia 96 I/O a un nuovo
sistema Pro Tools|HD, fare riferimento a tale
guida.
Se si aggiunge l'interfaccia 96 I/O a un sistema
Pro Tools|HD esistente, è possibile utilizzare le
istruzioni contenute nel presente capitolo della
Guida dell'interfaccia audio 96 I/O. È possibile
trovare ulteriori informazioni nella Guida
introduttiva dei sistemi HD e nella Guida di
espansione dei sistemi.
Collegamenti del cavo DigiLink
Il cavo DigiLink fornito con l'interfaccia 96 I/O è
lungo 0,46 m.
Ciascun sistema HD Core include un cavo
DigiLink da 3,6 m. Si presume che nella maggior
parte dei casi le interfacce I/O vengano montate
in rack. Per questa ragione ciascuna interfaccia
HD I/O viene fornita con un cavo DigiLink da
5,4 m per il collegamento di interfacce I/O
aggiuntive.
Se occorre un cavo DigiLink di 3,6 m o più lungo
per collegare la scheda HD Process, è necessario
acquistarlo separatamente.
Collegamento dell'interfaccia
96 I/O a un sistema HD esistente
Linee guida per i collegamenti DigiLink
Se si aggiunge l'interfaccia 96 I/O a un sistema
Pro Tools|HD esistente, attenersi alle seguenti
linee guida:
Per dettagli aggiuntivi sull'ordine delle
interfacce audio in un sistema espanso, vedere la
Guida di espansione dei sistemi.
Spegnere il computer, le interfacce hardware,
il sistema di monitoraggio audio, i dischi
rigidi e le periferiche. L'effettuazione dei
collegamenti quando gli elementi hardware
sono accesi può arrecare danni al sistema.
Capitolo 3: Panoramica sull'installazione
9
Per collegare l'interfaccia 96 I/O a un sistema HD
esistente:
Se il sistema esistente presenta una sola
interfaccia HD I/O, è possibile collegare
l'interfaccia 96 I/O direttamente alla prima
scheda HD Process o tramite la porta Expansion
dell'interfaccia HD I/O esistente. Collegare
un'estremità del cavo DigiLink alla porta
Primary della nuova interfaccia 96 I/O e l'altra
estremità alla porta Expansion dell'interfaccia
HD I/O o alla porta DigiLink della scheda HD
Process.
■
Collegamenti Loop Sync con il cavo
BNC
Per collegare tramite Loop Sync due interfacce:
Collegare il cavo BNC alla porta Loop Sync
Out dell'interfaccia HD I/O originale alla porta
Loop Sync In della nuova interfaccia 96 I/O.
Collegare la porta Loop Sync Out della nuova
interfaccia 96 I/O e la porta Loop Sync In
dell'interfaccia HD I/O originale.
■
Per collegare l'interfaccia 96 I/O in una catena
Loop Sync:
Collegare le porte Loop Sync In e Out della
nuova interfaccia 96 I/O per inserire
correttamente la nuova interfaccia nella catena
Loop Sync. Per ulteriori informazioni vedere la
Guida introduttiva dei sistemi HD.
■
Verifica dell'installazione
Nella presente sezione viene spiegato come
verificare velocemente se l'installazione è stata
eseguita correttamente.
Per verificare l'installazione tramite DigiTest:
1 Accendere il computer (vedere "Accensione
del sistema" a pagina 13).
2 Avviare DigiTestF.
3 Verificare che tutte le schede HD e le
interfacce HD I/O vengano identificate
correttamente. In caso contrario, vedere la
Guida introduttiva dei sistemi HD.
4 Al termine, uscire da DigiTest e riavviare il
sistema.
Per verificare o riconfigurare l'interfaccia I/O:
1 Avviare Pro Tools e scegliere Setup > Hardware
Setup.
2 Utilizzare il pulsante Identify per verificare
che l'interfaccia 96 I/O appena aggiunta venga
identificata correttamente. Selezionare ciascuna
interfaccia HD I/O nell'elenco Peripherals e
selezionare la casella di opzione Identify
nell'angolo inferiore sinistro della finestra di
dialogo Hardware Setup per accendere tutti i
LED sul pannello anteriore. In tal modo viene
identificata l'interfaccia HD I/O selezionata
nell'elenco Peripherals.
3 In caso di problemi, eliminare il file DigiSetup
(nella cartella Sistema/Preferences), spegnere il
computer e tutte le interfacce. Quindi accendere
di nuovo tutte le interfacce e il computer. Per
ulteriori informazioni vedere "Accensione del
sistema" a pagina 13.
10
Guida dell'interfaccia audio 96 I/O
Esempio di configurazione di un impianto di registrazione con
console di missaggio
Digital Inputs/Outputs
I/O digitali
a registratore
To DAT
RecorderDAT
Registratore
DAT
DAT Recorder
in/out
I/Ooptical
ottici al
to ADAT
dispositivo
ADAT
Analog audio
Ingressi
Audio
analogici
Inputs
Uscite
Channel
canali
Outputs
Uscite audio
Analog
Audio
analogiche
Outputs
ADAT
ADAT
Dispositivo per gli effetti
digitali (impostato su
Digital Effects Device sincronizzazione esterna)
(set to external sync)
Dispositivi
per gli effetti
Effects Devices
Ritorni
nastro
Tape Returns
o ingressi
or Inputs
Strumenti
collegati
Instruments
Connected
to Console
alla console
Amplificatore
di
Power Amp
and Speakers
potenza
e altoparlanti
Esempio di configurazione di un impianto di registrazione con console di missaggio
Capitolo 3: Panoramica sull'installazione
11
Esempio di configurazione di un impianto di registrazione
senza console di missaggio
Microfono,
Preamp., direct
Mic, Preamp,
Direct
Box, Synth,ecc.
etc.
box,
sintonizzatore,
I/O digitali
al
Digital
Inputs/Outputs
To
DAT Recorder
registratore
DAT
Analog
Ingressi
audio
Audio
analogici
Inputs
Registratore
DAT
DAT Recorder
Uscite
audio
Analog
Audio
analogiche
Outputs
I/O
audio
Analog
Audio
analogici
ins/outs
Optical
I/O
otticiin/out
al
to ADATADAT
dispositivo
Dispositivo
per gli
effetti
Digital Effects
Device
digitali
su
(set to(impostato
external sync)
sincronizzazione esterna)
Dispositivi
perDevices
gli
Other
Effects
effetti supplementari
Amplificatore
Power Ampdi
and Speakers
potenza
e altoparlanti
Esempio di configurazione di un impianto di registrazione senza console di missaggio
12
Guida dell'interfaccia audio 96 I/O
ADAT
ADAT
Accensione del sistema
Per stabilire una comunicazione corretta tra Pro
Tools, le interfacce audio e le altre periferiche, è
importante accendere e spegnere il sistema
secondo l'ordine riportato di seguito.
Accendere i componenti del sistema secondo
l'ordine seguente:
1 Accendere i dischi rigidi Pro Tools.
2 Accendere le periferiche o le interfacce di
sincronizzazione o MIDI.
3 Accendere l'interfaccia 96 I/O e tutte le altre
interfacce audio di Pro Tools. All'accensione i
LED di stato lampeggiano. Attendere almeno
quindici secondi che l'interfaccia 96 I/O venga
inizializzata e i LED di stato smettano di
lampeggiare, rimanendo accesi su tutte le
interfacce audio. Se queste sono state collegate
correttamente, l'anello LED intorno
all'interruttore di alimentazione sarà arancione,
mentre il sistema è spento.
4 Accendere il computer. All'accensione del
computer tutti gli anelli LED dell'interfaccia HD
I/O dovrebbero diventare verdi. Ciò indica che
le interfacce HD I/O sono collegate
correttamente alle schede HD o ad altre
interfacce HD I/O del sistema.
Le interfacce audio della serie MIX non saranno
disponibili fino a quando non vengono attivate
nella finestra di dialogo Hardware Setup. Per
ulteriori informazioni vedere la Guida
introduttiva dei sistemi HD.
Spegnere i componenti del sistema secondo
l'ordine seguente:
1 Uscire da Pro Tools.
2 Spegnere il computer.
3 Spegnere le interfacce audio.
4 Spegnere le periferiche di sincronizzazione,
MIDI e le altre periferiche e interfacce.
5 Spegnere le unità disco rigido.
Connessioni di segnale con
l'interfaccia 96 I/O
Il modo in cui si collega l'interfaccia 96 I/O
all'impianto di registrazione varia a seconda
dell'utilizzo che se ne intende fare.
Configurazione dell'impianto di
registrazione
I diagrammi precedenti forniscono dei
suggerimenti per il collegamento dell'impianto
di registrazione al sistema.
Il primo illustra una configurazione
dell'impianto con l'interfaccia 96 I/O collegata a
una console di missaggio, con altri dispositivi
per effetti e altre apparecchiature collegate alla
console.
Il secondo diagramma illustra una
configurazione senza mixer, dove le
apparecchiature per gli effetti e di monitoraggio
sono collegate direttamente all'unità 96 I/O.
Configurazione hardware
Nella finestra di dialogo Hardware Setup è
possibile trovare un elenco di tutte le interfacce
audio del sistema, nonché il routing I/O e le
selezioni di clock per le interfacce HD I/O.
Tramite questa finestra è anche possibile
impostare le opzioni dedicate dell'interfaccia
96 I/O.
Capitolo 3: Panoramica sull'installazione
13
La finestra Hardware Setup viene configurata
automaticamente in base alle impostazioni
predefinite per ciascuna scheda e periferica della
serie HD rilevata. La finestra consente inoltre di
modificare le impostazioni predefinite e di
configurare le interfacce audio di espansione
(incluse le periferiche Legacy).
Configurazione della finestra Hardware
Setup (Interfacce audio)
Nella scheda Main della finestra Hardware Setup
vengono definite le porte fisiche da indirizzare
ai canali di ingresso e uscita di Pro Tools. Si
immagini questa finestra come un quadro
incrociato in cui è possibile indirizzare qualsiasi
ingresso o uscita fisica agli ingressi e alle uscite
del mixer Pro Tools.
Finestra di dialogo Hardware Setup con la scheda Main selezionata
14
Guida dell'interfaccia audio 96 I/O
La scheda Main contiene inoltre i controlli per
la frequenza di campionamento della sessione,
le impostazioni di sincronizzazione e
l'attivazione delle periferiche delle porte
Expansion o Legacy. Il valore Sample Rate può
essere modificato quando non vi sono sessioni
aperte.
Sono inoltre disponibili schede aggiuntive in cui
è possibile configurare altri parametri per
ciascuna interfaccia audio (quale l'impostazione
dei livelli di esercizio).
Per modificare le impostazioni di una
determinata interfaccia nel sistema I/O espanso,
è necessario selezionare un'interfaccia HD I/O
dalla colonna Peripherals.
Per configurare le interfacce audio:
5 Dal menu a comparsa Clock Source
selezionare la sorgente di clock adatta al sistema.
Nella maggior parte dei casi in assenza di
sincronizzazione verrà utilizzata la modalità
Internal. Per ulteriori informazioni sulle
impostazioni di clock non interno, vedere
"Modalità di sincronizzazione e sorgente di
clock" a pagina 19.
6 Dal menu a comparsa Ext. Clock Output
selezionare la sorgente di clock appropriata per i
dispositivi collegati all'interfaccia I/O. Slave
Clock viene automaticamente selezionato
quando viene rilevata una periferica Legacy.
Vedere "Sorgente di clock e Loop Master" a
pagina 20.
7 Per la compatibilità S/PDIF con i registratori
Tascam DA30 DAT fare clic sul pulsante Tascam
sotto S/PDIF Format.
1 In Pro Tools scegliere Setups > Hardware.
2 Dall’elenco Peripherals selezionare
l’interfaccia 96 I/O o l’interfaccia audio che si
desidera regolare. Se il sistema dispone soltanto
di un’interfaccia 96 I/O, questa sarà già
selezionata per impostazione predefinita.
3 Assicurarsi che la scheda Main sia selezionata.
Quando viene visualizzata la finestra di
dialogo Hardware Setup, le frecce DESTRA
e SINISTRA consentono di scorrere le
schede, mentre la freccia SU e la freccia GIÙ
consentono di scorrere l’elenco Peripherals.
4 Dai pulsanti di opzione Digital Format,
selezionare il formato desiderato per gli I/O
digitali desiderati. Le opzioni disponibili sono le
seguenti: AES/EBU, S/PDIF e Optical (S/PDIF). Se
si seleziona Optical (S/PDIF), la porta fisica
Optical I/O viene reimpostata su due canali
dell'interfaccia S/PDIF I/O. Se non si seleziona
Optical (S/PDIF), per impostazione predefinita
la porta risulta impostata su otto canali
dell'interfaccia Optical (ADAT) I/O.
8 Dai menu a comparsa dei canali di ingresso e
di uscita selezionare le porte fisiche (quali
Analog 1–2, Optical 5–6 e così via) che verranno
indirizzate ai canali di ingresso e di uscita di Pro
Tools (quali Ch 1–2, 3–4 e così via). È possibile
selezionare in qualsiasi momento le
impostazioni predefinite premendo il pulsante
Set To Default nella parte inferiore della finestra
di dialogo Hardware Setup.
In base alle scelte eseguite, alcune funzioni e
alcuni percorsi non risulteranno disponibili. Ad
esempio, i canali ottici 1–8 non saranno
disponibili quando si seleziona una frequenza di
campionamento superiore a 48 kHz.
Impostazioni della scheda Analog In
9 Fare clic sulla scheda Analog In per selezionare
il livello di riferimento in entrata (Reference
Input Level) tra +4 dBu o –10 dBV su ciascun
canale. Vedere "Impostazione dei livelli
d'esercizio" a pagina 18.
Capitolo 3: Panoramica sull'installazione
15
2 Dall’elenco Peripherals scegliere l’interfaccia
96 I/O (che sarà l’interfaccia I/O primaria). Una
volta selezionata un'interfaccia, nella scheda
Main vengono visualizzati le opzioni e i
controlli per tale interfaccia. La scheda HD e/o
l’interfaccia di espansione collegata
all’interfaccia I/O primaria verranno
visualizzate sotto quest’ultima nella colonna
Peripherals.
Finestra di dialogo Hardware Setup con la scheda
Analog In selezionata
3 Nella scheda Main selezionare l'opzione
Expansion I/O.
Impostazioni della scheda Analog Out
4 Dall’elenco Peripherals selezionare l’interfaccia
10 Fare clic sulla scheda Analog Out per
selezionare il livello di riferimento in uscita
(Reference Output Level) tra +4 dBu o –10 dBV
su ciascun canale. Vedere "Impostazione dei
livelli d'esercizio" a pagina 18.
I/O secondaria (in questo caso, l’interfaccia
96 I/O). La scheda HD e/o l’interfaccia di
espansione collegata all’interfaccia I/O
secondaria verranno visualizzate sotto
quest’ultima nella colonna Peripherals.
5 Configurare la scheda Main e selezionare altre
impostazioni e opzioni per la periferica
secondaria.
Configurazione dell'unità I/O Legacy
Finestra di dialogo Hardware Setup con la scheda
Analog Out selezionata
Ripetere le istruzioni precedenti per ciascuna
unità I/O Legacy (quale 888|24 I/O) collegata
alla prima interfaccia I/O, alla seconda e via di
seguito. Prima di configurare l'unità I/O Legacy,
è necessario collegarla e inizializzarla nella
finestra Hardware Setup.
Per configurare le interfacce aggiuntive:
Per collegare e inizializzare le unità I/O Legacy:
1 Ripetere i passaggi soprariportati per le
interfacce I/O aggiuntive della serie HD presenti
nell’elenco Peripherals. Per configurare la
scheda Main di una periferica HD secondaria
collegata a un'interfaccia HD I/O primaria, è
necessario selezionare prima l’interfaccia
desiderata dall’elenco Peripherals.
1 Verificare che tutti i componenti del sistema
HD siano spenti prima di collegare l’unità I/O
Legacy.
2 Collegare il cavo slave clock fornito con la
periferica della serie MIX alla porta Ext. Clock
Output dell’interfaccia HD I/O e alla porta Slave
Clock In sul retro della periferica della serie MIX.
3 Collegare l’unità Legacy I/O tramite il
corrispondente cavo della serie MIX alla porta
Legacy della periferica HD.
16
Guida dell'interfaccia audio 96 I/O
4 Accendere il sistema e avviare Pro Tools.
Configurazione della finestra I/O Setup
5 Prima di accendere e configurare un'unità I/O
La finestra I/O Setup consente di etichettare e
assegnare i percorsi dei segnali di ingresso,
uscita, insert e bus di Pro Tools.
Legacy, abbassare il volume del sistema di
monitoraggio audio. È possibile che venga
emesso un rumore digitale molto alto prima che
l'unità I/O Legacy venga inizializzata.
6 Accendere l'unità I/O Legacy.
7 Attendere l’inizializzazione dell’unità.
Durante l’inizializzazione, alcuni LED
lampeggeranno.
Per configurare le interfacce I/O Legacy:
1 Accendere il resto dell’attrezzatura (vedere
"Accensione del sistema" a pagina 13) e avviare
Pro Tools.
2 Scegliere Setups > Hardware Setup.
3 Dall'elenco Peripherals selezionare
l'interfaccia I/O primaria.
4 Nella scheda Main selezionare l'opzione
Legacy I/O nel riquadro Port Settings.
5 Dall’elenco Peripherals selezionare la prima
riga denominata "<No Interface>",
immediatamente sottostante l’interfaccia I/O.
Viene visualizzato un menu a comparsa
contenente l’elenco delle interfacce.
6 Dal menu a comparsa Interface selezionare
l'apposita interfaccia I/O Legacy.
7 Una volta aggiornata la finestra Hardware
Setup, scegliere l'interfaccia I/O utilizzata
dall'elenco Peripherals.
L'interfaccia I/O viene automaticamente
selezionata dall'elenco Peripherals e viene
denominata HD Core #1, Port A. Configurare le
opzioni della periferica in base a quelle
disponibili nella finestra di dialogo Hardware
Setup, quindi chiudere la finestra.
Inoltre, nella finestra di dialogo I/O Setup, come
nella scheda Main della finestra di dialogo
Hardware Setup, vengono forniti i controlli per
il routing delle porte fisiche della periferica I/O
ai canali di ingresso e uscita di Pro Tools.
Per ulteriori informazioni sull'impostazione
dei percorsi I/O, consultare la Guida di
riferimento di Pro Tools.
Uscite multiple
Le uscite multiple dell’interfaccia 96 I/O
possono essere assegnate da un'uscita mixer
singola di Pro Tools. Questo tipo di mirroring è
utile quando si esegue il layback (reinserimento
del missaggio audio sulla traccia video) in
formati multipli.
Ad esempio, se si analizzano le impostazioni
predefinite della finestra di dialogo Hardware
Setup, è possibile notare un segno "+" nella
scheda Main davanti all'assegnazione delle
uscite per i canali 1 e 2.
Fare clic sul pulsante Default nella parte
inferiore della finestra di dialogo Hardware
Setup se si desidera ripristinare le impostazioni
di fabbrica predefinite per l'assegnazione.
La configurazione di base indirizza i canali 1 e 2
di Pro Tools alle uscite Analog 1 e 2 e il simbolo
"+" indica che esistono uscite multiple per i
canali 1 e 2.
Capitolo 3: Panoramica sull'installazione
17
Selezionare il menu a comparsa per i canali 1 e 2
nella colonna Output della scheda Main; si
noterà che anche le uscite Digital (AES/EBU,
S/PDIF) sono selezionate, ad indicare che anche
da quelle porte viene trasmesso il segnale ai
canali 1 e 2 di Pro Tools. Infatti, le uscite Digital
(AES/EBU, S/PDIF) si replicano a vicenda.
In tal modo è possibile, ad esempio, assegnare
velocemente un'unica uscita alla sessione (A 12) di Pro Tools, che viene poi replicata nelle
uscite analogiche del sistema di monitoraggio
audio, del deck DAT e/o di un dispositivo
S/PDIF, evitando un ulteriore sovraccarico del
sistema Pro Tools.
Impostazione dei livelli
d'esercizio
Nella finestra di dialogo Hardware Setup sono
presenti delle schede dedicate per eseguire
impostazioni di I/O specifiche dell'interfaccia
96 I/O. Tra queste impostazioni sono inclusi i
livelli di esercizio di ingressi e uscite.
Nella finestra di dialogo Hardware Setup è
possibile assegnare qualsiasi uscita disponibile
di 96 I/O a più canali.
Per indirizzare i canali di Pro Tools a più uscite di
96 I/O:
1 Nella finestra di dialogo Hardware Setup fare
clic sulla casella a discesa relativa alla coppia di
uscite di Pro Tools che si desidera assegnare in
modalità multipla (ad esempio 1–2, 3–4, 15–16).
Per impostazione predefinita tutte le coppie
vengono assegnate alla coppia di uscite di
96 I/O, ad eccezione delle uscite Analog 1–2 che,
per impostazione predefinita, sono replicate
nella coppia a due canali Digital.
2 Selezionare una delle uscite alle quali si
desidera indirizzare l’output di Pro Tools.
3 Tenendo premuto Ctrl, selezionare le
destinazioni delle uscite aggiuntive.
La selezione di formati di uscita multipli non
influisce sul conteggio degli slot di tempo. Il
multiplexing dell'audio viene eseguito nella
periferica piuttosto che nel software o nel
computer.
18
Guida dell'interfaccia audio 96 I/O
La finestra di dialogo Hardware Setup con l'interfaccia
96 I/O impostata come interfaccia audio primaria
Scelta dei livelli di esercizio a
+4 dBu o –10 dBV
È importante determinare quale livello di linea è
adatto al proprio impianto di registrazione.
Nella modalità operativa +4 dBu l'unità 96 I/O è
un dispositivo audio digitale a 24 bit in grado di
produrre segnali audio fino a +18 dBu tramite
ingressi/uscite a +4 dBu. Il margine di sicurezza
predefinito è 14 dB, Ciò si traduce in un livello
massimo di uscita di +18 dBu.
Per verificare se è possibile gestire questo carico,
consultare il manuale del mixer,
dell'amplificatore di potenza o del processore
degli effetti. Se gli altri dispositivi dell'impianto
di registrazione non riescono a gestire questo
carico, può essere necessario abbassare il
margine di sicurezza di Pro Tools.
Informazioni sui livelli di esercizio in
ingresso
Come per i livelli in uscita, verificare nel
manuale del mixer, dell'amplificatore di
potenza o del processore di effetti se queste
dispositivi funzionano al livello di linea e, in tal
caso, impostare i livelli di linea per l'interfaccia
96 I/O su –10 dBV.
Quando si collega un mixer, tenere presente le
seguenti considerazioni:
Se il mixer non è in grado di gestire ingressi
superiori a 1,5 V (RMS) a +4 dBu, è necessario
impostare l'interfaccia 96 I/O di modo che
funzioni al livello di linea –10 dBV.
◆
Se il mixer è in grado di gestire ingressi fino a
6,15 V (RMS) oppure dispone di attenuatori in
corrispondenza degli ingressi, è possibile
utilizzare l'impostazione +4 dBu dell'interfaccia
96 I/O.
Selezione dei livelli +4 dBu o –10 dBV nella finestra di
dialogo Hardware Setup
3 Fare clic sulla scheda Analog In per
visualizzare i pulsanti di opzione da selezionare
per impostare i livelli di esercizio in ingresso per
ciascun canale.
◆
4 Fare clic su OK per chiudere la finestra di
dialogo Hardware Setup.
L'interfaccia 96 I/O è calibrata per un margine
di sicurezza di 14 dB se impostata a +4 dBu.
Modalità di sincronizzazione e
sorgente di clock
La maggior parte dei manuali riportano i dati
tecnici relativi agli ingressi del dispositivo e tra
questi se vi sono o meno attenuatori. Per
ulteriori informazioni consultare la
documentazione fornita con il mixer o
l'amplificatore di potenza.
L'interfaccia 96 I/O consente di sincronizzare il
sistema Pro Tools|HD con la maggior parte dei
riferimenti di clock digitale in uso nei complessi
ambienti di produzione attuali formati da
numerose unità.
◆
Selezione di livelli di esercizio degli
ingressi analogici
Se si desidera modificare i livelli in ingresso
dell'interfaccia 96 I/O da +4 dBu a –10 dBV, è
possibile accedere ai parametri canale per canale
nella finestra di dialogo Hardware Setup.
Per impostare i livelli di esercizio in ingresso:
1 Avviare Pro Tools.
2 Scegliere Setups > Hardware Setup in
Pro Tools.
La finestra di dialogo Hardware Setup consente
di specificare una sorgente di ingresso digitale e
selezionare una sorgente di clock.
Le opzioni di Clock Source disponibili variano a
seconda della frequenza di campionamento
(casella Sample Rate) e del formato digitale
(casella Digital Format) selezionato: AES/EBU,
S/PDIF o Optical S/PDIF.
Pro Tools|HD e l'interfaccia 96 I/O forniscono
varie scelte di riferimento di clock con tutte le
impostazioni di frequenza di campionamento e
formato digitale.
Capitolo 3: Panoramica sull'installazione
19
Per selezionare una sorgente di clock:
1 Avviare Pro Tools.
2 Scegliere Setups > Hardware Setup.
3 Selezionare un formato digitale dal riquadro
delle porte disponibili: AES/EBU, S/PDIF o
Optical (ADAT).
4 Fare clic sul menu a comparsa Clock Source e
selezionare una modalità di sincronizzazione. Se
il clock desiderato non è incluso nell'elenco,
verificare le impostazioni Digital Format
controllando di aver selezionato il formato e la
porta digitali corretti. Le opzioni Clock Source
variano a seconda della frequenza di
campionamento.
5 Al termine, fare clic su OK per chiudere la
finestra di dialogo Hardware Setup.
La scelta dipende dal dispositivo che si desidera
impostare quale dispositivo clock master.
6 L'interfaccia 96 I/O può essere utilizzata come
sorgente di clock soltanto quando è l'interfaccia
audio master. Se si sceglie una sorgente di clock
di un'altra interfaccia HD I/O diversa da Loop
Master, la nuova interfaccia viene
automaticamente definita come periferica Loop
MASTER, viene quindi considerata per la
sorgente di clock selezionata e tutte le altre
interfacce HD I/O vengono impostate in
modalità Loop Slave.
Sorgente di clock e Loop Master
Nella finestra di dialogo Hardware Setup è
possibile impostare la sorgente di clock affinché
sia disponibile da qualsiasi interfaccia HD I/O.
Se si sceglie di utilizzare un a sorgente di clock,
la relativa interfaccia I/O nei sistemi I/O espansi
diventerà automaticamente Loop Master. Il LED
LOOP MASTER lampeggerà sul pannello
anteriore dell'interfaccia I/O Loop Master.
20
Guida dell'interfaccia audio 96 I/O
Dato che qualsiasi interfaccia HD I/O può essere
impostata come Loop Master, è possibile
utilizzare una porta digitale qualsiasi su
un'interfaccia HD I/O qualsiasi come sorgente di
clock del sistema.
Digital Format
Nella sezione Digital Format è possibile
selezionare la porta utilizzata dall'interfaccia
96 I/O per l'ingresso audio digitale e/o l'ingresso
word clock. Ad esempio, per registrare in
maniera digitale da un dispositivo S/PDIF ottico
collegato alla porta Optical In, selezionare
l'opzione Optical (S/PDIF) sotto Digital Format.
È possibile utilizzare soltanto una porta di
ingresso digitale alla volta, nonostante le uscite
AES/EBU e S/PDIF vengano sempre replicate.
Clock Source
Il selettore Clock Source consente di scegliere tra
vari clock digitali disponibili per determinare
quale interfaccia della serie HD e quale porta
digitale specifica sull'interfaccia fornisca il clock
al sistema Pro Tools. Le opzioni includono 1x
Word alla frequenza di campionamento della
sessione o alla frequenza di base (per il clock in
base al riferimento video house o altri segnali di
Word clock collegati alla porta External Clock
In) e altre opzioni in base al formato digitale e
alla frequenza di campionamento selezionati.
La configurazione rimarrà registrata in Pro Tools
finché non la si modificherà. Se si desidera
modificare la configurazione hardware di
Pro Tools in futuro, è possibile accedere di
nuovo a questi parametri nella finestra di
dialogo Hardware Setup.
Sarà sempre possibile selezionare la frequenza di
campionamento ogni volta che si crea una
nuova sessione.
Indicatori SYNC MODE
I LED SYNC MODE indicano la sorgente di clock
corrente.
Per eseguire collegamenti digitali con altri
dispositivi digitali che funzionano non solo
come dispositivi di ingresso (ad esempio
inviando e ricevendo segnali da un dispositivo
di elaborazione dei segnali digitale esterno),
verificare di aver impostato il dispositivo
digitale esterno sul clock esterno. In tal modo il
clock per la porta di uscita digitale in uso
sull'interfaccia 96 I/O verrà impostato in base al
dispositivo digitale esterno.
L'interfaccia 96 I/O può operare in questo modo
in modalità Internal clock e utilizzare un terzo
dispositivo come sorgente di clock.
LED di impostazioni della modalità di sincronizzazione
sul pannello anteriore
INT (Internal) Si tratta dell'impostazione di clock
standard dell'interfaccia 96 I/O. In questa
modalità il clock di campionamento
dell'interfaccia 96 I/O viene creato
dall'oscillatore al quarzo interno, come
determinato dalla frequenza di campionamento
della sessione.
DIG (Digital) Questa impostazione indica che il
clock del sistema viene fornito da un dispositivo
esterno AES/EBU, Optical (ADAT) o S/PDIF. Se si
desidera utilizzare un dispositivo AES/EBU o
S/PDIF come sorgente di clock, è necessario
selezionare il formato Digital Input
corrispondente. Se non viene rilevata una
sorgente di clock valida, l'interfaccia 96 I/O
verrà automaticamente impostata su INT, i LED
DIG lampeggeranno e verrà visualizzato un
messaggio di errore di Pro Tools.
Per registrare da una sorgente AES/EBU,
selezionare AES/EBU sotto Digital Format e
verificare che la voce non sia selezionata sotto
Clock Source.
Non sarà possibile utilizzare la porta Optical
(ADAT) come sorgente di sincronizzazione a
otto canali se è selezionato il pulsante di
opzione Optical S/PDIF. Allo stesso modo, è
necessario prima selezionare il pulsante di
opzione Optical S/PDIF nella sezione Digital
Format se si desidera utilizzare la porta
Optical (ADAT) per sincronizzare la
ricezione di Optical S/PDIF (noto anche come
TOS-Link, che supporta frequenze di
campionamento fino a 96 kHz).
Se dalla porta digitale selezionata nella scheda
Main della finestra di dialogo Hardware Setup
non sono stati assegnati almeno due canali o se
non viene rilevata alcuna sorgente di clock
valida per tale porta, l'interfaccia 96 I/O verrà
impostata su INT e il LED DIG lampeggerà.
LOOP (Loop Master) Questo LED LOOP indica
che l'interfaccia 96 I/O è impostata come slave
di un'altra interfaccia HD I/O tramite Loop
Sync. Non è necessario impostare la modalità
LOOP ovunque nel programma, in quanto tale
impostazione viene eseguita automaticamente
quando si seleziona un'altra interfaccia I/O
come LOOP MASTER selezionandone la
sorgente clock.
Capitolo 3: Panoramica sull'installazione
21
Loop Sync viene utilizzato quando più
interfacce HD I/O sono installate nel sistema.
Loop Sync è un segnale word clock separato
utilizzato per mantenere tutte le interfacce HD
I/O reciprocamente sincronizzate. Soltanto una
periferica alla volta nell'intero sistema può
essere impostata come LOOP MASTER e, per
impostazione predefinita, tale periferica è
l'interfaccia HD I/O collegata alla scheda HD
Core.
È possibile selezionare una qualsiasi interfaccia
HD I/O collegata come Loop Master scegliendo
una sorgente di clock per tale interfaccia. Al
termine, tutte le altre periferiche nella catena
saranno impostate automaticamente per Loop
Slave e il LED LOOP si accenderà.
Dato che come Loop Master si può selezionare
qualsiasi interfaccia HD I/O nella catena, è
possibile utilizzare la porta digitale o External
Clock per la sincronizzazione in qualsiasi
periferica senza dover cambiare i collegamenti
fisici di sincronizzazione.
EXT (External) Questa impostazione indica che
per la sincronizzazione del sistema viene
utilizzata la porta EXT CLOCK IN
dell'interfaccia 96 I/O. L'ingresso e l'uscita
External Clock non devono avere la frequenza
di Word clock.
22
Guida dell'interfaccia audio 96 I/O
La sincronizzazione EXT CLOCK IN è in genere
1x la frequenza di campionamento della
sessione corrente. Tuttavia, per frequenze di
campionamento superiori a 48 kHz, per
l'interfaccia 96 I/O viene creata una gamma di
frequenze 1x o una frequenza di base di 48 kHz
o 44,1 kHz, a seconda della frequenza superiore,
secondo i seguenti valori:
Frequenza di
campionamento della
sessione
Supporto Word Clock
44,1 kHz
44,1 kHz
(soltanto uscita 256x)
48 kHz
48 kHz
(soltanto uscita 256x)
88,2 kHz
88,2 kHz
44,1 kHz
96 kHz
96 kHz
48 kHz
Per una spiegazione dettagliata della modalità di
sincronizzazione e dei problemi relativi a
External Clock, vedere la Guida di SYNC I/O.
appendice a
Rimozione e sostituzione delle schede
Rimozione di una scheda I/O
In caso di problemi con una delle schede A/D o
D/A dell'interfaccia 96 I/O, è possibile
rimuovere la scheda e inviarla a Digidesign per
la riparazione.
3 Rimuovere le 16 viti Phillips dai bordi del
coperchio superiore dell'unità. Conservare le
viti in un luogo sicuro.
Grazie alla natura modulare del sistema HD è
possibile restituire la sola scheda, anziché tutta
l'interfaccia 96 I/O. Il sistema HD continuerà a
funzionare in assenza di una sola scheda,
mentre non funzionerà se viene rimossa più di
una scheda installata in fabbrica.
Prima di maneggiare una scheda o un
componente interno dell'interfaccia 96 I/O,
scaricare l'elettricità statica toccando la
parte esterna dell'alimentatore.
Per rimuovere una scheda I/O dall'interfaccia
96 I/O:
Rimozione delle viti dal coperchio superiore
4 Sollevare la parte superiore dell'interfaccia
96 I/O e metterla da parte.
5 Estrarre con cautela il connettore a 50 pin dal
bordo della scheda.
1 Spegnere e scollegare l'interfaccia 96 I/O dal
sistema HD.
2 Assicurarsi che l'interfaccia 96 I/O sia messa a
terra correttamente.
Appendice A: Rimozione e sostituzione delle schede
23
6 Estrarre le cinque viti dalla piastra anteriore
della scheda che si desidera rimuovere.
9 Mettere subito la scheda in una busta
antistatica e inviarla a Digidesign in base alle
istruzioni fornite dall'Assistenza clienti.
7 Per scaricare l'elettricità statica, toccare la
parte esterna dell'alimentatore. È preferibile
eseguire questa operazione più volte durante la
procedura.
Quando si estrae una scheda, è necessario
evitare il contatto tra i componenti che si
trovano sulla superficie della scheda e i
componenti interni o la superficie del
pannello posteriore dell'interfaccia 96 I/O.
Modifiche della finestra di
dialogo Hardware Setup
Quando si rimuove una scheda
Scaricamento dell'elettricità statica toccando la parte
esterna dell'alimentatore
8 Estrarre la scheda tenendo i bordi tra il pollice
e l'indice da entrambi i lati. Tirare la scheda
sollevandola leggermente per evitare il contatto
tra i componenti che si trovano sulla parte
inferiore della scheda e la superficie del pannello
posteriore dell'interfaccia 96 I/O.
24
Guida dell'interfaccia audio 96 I/O
In questo caso, una volta eseguita la modifica gli
ingressi e le uscite rimossi non sono più
disponibili nella finestra di dialogo Hardware
Setup. Gli ingressi e le uscite rimanenti
funzioneranno normalmente.
Ad esempio, se si rimuove una scheda Analog
Input, la scheda Analog Input corrispondente
scomparirà dalla finestra di dialogo Hardware
Setup.
Si perderà anche la configurazione delle coppie
di ingressi e uscite assegnate alla scheda rimossa.
Sostituzione di una
scheda I/O
Per sostituire una scheda:
1 Spegnere e scollegare l'interfaccia 96 I/O dal
sistema HD.
2 Assicurarsi che l'interfaccia 96 I/O sia messa a
terra correttamente.
3 Rimuovere il coperchio superiore
dell'interfaccia 96 I/O estraendo le 16 viti
Phillips dai bordi del coperchio superiore e
sollevarlo.
4 Se la scheda che si sta rimuovendo è ancora
collegata all'interfaccia 96 I/O, vedere la sezione
"Rimozione di una scheda I/O" a pagina 23.
5 Per scaricare l'elettricità statica, toccare la
parte esterna dell'alimentatore. È preferibile
eseguire questa operazione più volte durante la
procedura.
6 Individuare le rotaie di guida per l'inserimento
della scheda nel vano vuoto.
Posizionamento dei bordi della scheda nelle rotaie di
guida
7 Fare scorrere i bordi della scheda nelle rotaie di
guida su ciascun lato del vano. Spingere la
scheda fino a fare quasi combaciare la piastra con
il pannello posteriore dell'interfaccia 96 I/O.
8 Fissare la piastra della scheda sulla superficie
del pannello posteriore dell'interfaccia 96 I/O
con le viti rimosse dal coperchio del vano vuoto.
9 Individuare il rilievo nella parte centrale del
cavo a 50 pin che viene collegato allo châssis
dell'interfaccia 96 I/O. Il rilievo si trova solo su
un lato del connettore del cavo e corrisponde
alla parte incassata che si trova su un lato del
connettore a 50 pin nella scheda.
Esempio di un vano vuoto. Notare le rotaie di guida
lungo i bordi interni
Individuazione del rilievo sul cavo a 50 pin e della
corrispettiva parte incassata del connettore a 50 pin
della scheda
Appendice A: Rimozione e sostituzione delle schede
25
10 Premere con cautela il connettore del cavo
nel connettore della scheda. Il rilievo del
connettore del cavo deve essere inserito
direttamente nella parte incassata del
connettore della scheda. Fare attenzione a non
piegare i pin.
17 Se l'anello diventa verde e il computer viene
avviato correttamente, avviare Pro Tools.
18 Aprire la finestra di dialogo Hardware Setup
per confermare il riconoscimento della nuova
scheda:
• Quando si installa una scheda 96 AD, verrà
visualizzata una nuova scheda Analog In
1-8.
• Quando si installa una scheda 96 DA, verrà
visualizzata una nuova scheda Analog Out
1-8.
19 Se la nuova scheda non viene visualizzata
nella finestra di dialogo Hardware Setup,
spegnere il sistema, verificare che la scheda sia
stata inserita correttamente e controllare
nuovamente i cavi all'interno dell'interfaccia
96 I/O.
Inserimento del connettore del cavo a 50 pin nella
scheda
11 Posizionare il coperchio superiore
sull'interfaccia 96 I/O e fissarlo nuovamente con
le viti precedentemente rimosse.
12 Collegare l'interfaccia 96 I/O al sistema HD.
13 Premere il pulsante Power.
14 Quando si accende l'unità, il LED
dell'interruttore di alimentazione diventa
arancione.
Risoluzione dei problemi
Se il colore dell'anello intorno all'interruttore di
alimentazione non cambia da arancione a verde
durante l'avvio del computer, controllare il
collegamento del cavo DigiLink alla porta
Primary nella parte posteriore dell'unità. Se il
cavo DigiLink è stato fissato saldamente e l'altra
estremità è collegata alla scheda HD Core o
Process in un computer avviato, è possibile che
sia stato scollegato inavvertitamente un altro
cavo a 50 pin durante l'installazione della
scheda.
15 Avviare il computer.
16 Quando si avvia il computer, il colore
dell'anello intorno all'interruttore di
alimentazione cambia da arancione a verde.
–o–
Se ciò non accade, vedere "Risoluzione dei
problemi" a pagina 26.
26
Guida dell'interfaccia audio 96 I/O
Modifiche della finestra di dialogo
Hardware Setup
Quando si aggiunge o si sostituisce una scheda,
nella finestra di dialogo Hardware Setup
verranno ripristinate le assegnazioni di routing
I/O predefinite.
indice
Simboli
+ 17
Valori numerici
-10 dBV, livello 19
1622 7
+4 dBu, livello 19
48 kHz 3
888|24 7, 16
96 I/O, pannello anteriore 3
96 I/O, pannello posteriore 5
A
Accensione 13
ordine 13
procedure 13
Accessory, porta 7
ADAT Bridge 7
ADAT Bridge a 24 bit 7
AES/EBU 15, 18, 20, 21
In/Out 5
Analog Audio Outputs (uscite audio analogiche) 5
Analog In, scheda in Hardware Setup 15
Analog Input, impostazioni 15
Analog Out, scheda in Hardware Setup 16
Analog Output, impostazioni 16
C
Clock campione 21
Clock esterno 21, 22
In 22
porta 22
Clock Source 4, 15
menu a comparsa 15
Collegamenti non bilanciati 5
Collegamento di 96 I/O a un sistema HD
esistente 9
Configurazione dell'impianto di registrazione 13
Configurazione della finestra I/O Setup 17
Configurazione di un impianto di registrazione,
esempio 11, 12
Configurazione, finestra Hardware Setup 14
Connessioni di segnale con l'interfaccia 96 I/O 13
Conteggio degli slot di tempo 18
D
DIG (Digital) 21
DigiLink
collegamenti 7
Collegamenti dei cavi 9
interfaccia di espansione 7
interfaccia secondaria 7
linee guida per i collegamenti 9
Primary 7
specifiche di lunghezza 7
DigiSetup 10
Digital Format 15, 20, 21
DigiTest 10
E
Expansion
DigiLink 7
porta 7, 15
External Clock
In 6
In, porta 6, 20
Out 6
Out, porta 6
Output 15, 16
F
Frequenza di base 6
Frequenza di campionamento 3, 15, 20, 21
sessione 22
Indice
27
H
M
Hardware Setup 10
Hardware Setup, finestra 15, 16, 17, 18
configurazione 14
pulsante Default 15
scheda Analog In 15
scheda Analog Out 16
scheda Main 14, 16, 17, 21
Hardware Setup, finestra di dialogo 3, 4, 5
Margine di sicurezza 18
Meter 4
MIDI 13
periferiche 13
Mirroring 17, 18
Multiplexing 18
I
I/O Legacy 16
installazione 16
I/O Setup, finestra di dialogo 17
configurazione 17
Identify, pulsante 10
Impostazione dei livelli di esercizio 15, 18
Ingressi audio analogici 5
Installazione, panoramica 9
INT (Internal), modalità clock 21
Interruttore di alimentazione e anello LED 3, 13
L
Layback 17
Legacy
periferica 15
porta 7, 15, 16
Legacy, porta 7
Lightpipe 1, 6
Limitazioni delle porte
Periferiche Legacy ed Expansion 7
Linee guida per i collegamenti DigiLink 9
Livelli di esercizio, ingresso 19
Livello di linea 19
Livello di riferimento in entrata (+4 dBu or
–10 dBV) 15
Livello di riferimento in uscita (+4 dBu or
–10 dBV) 16
Loop Master 4, 20, 21, 22
Loop Slave 22
Loop Sync 21, 22
catena 10
collegamenti con il cavo BNC 10
In 10
In/Out 6
Out 10
28
Guida dell'interfaccia audio 96 I/O
O
Optical
(ADAT) 6, 15, 20
(S/PDIF) 6, 15, 21
porta (ADAT) 21
porta I/O 15
Output, colonna scheda Main 18
P
Peripherals, elenco 10, 15, 16
Playback Engine 3, 19, 20
Port Settings, riquadro 17
Porta Expansion
I/O 16
interfaccia 16
Presa di corrente CA 6
Primaria
I/O 17
Primary
DigiLink 7
porta 7
Pulsante Default 17
Pulsante Default, finestra Hardware Setup 15
Q
Quadro incrociato 14
R
RF, interferenza 6
Risoluzione dei problemi 26
S
T
S/PDIF 6, 15, 18, 20, 21
Optical 15
Scheda Main, finestra Hardware Setup 14, 16, 17,
21
Secondaria, I/O 7, 16
Serie MIX
cavi 16
interfacce audio 13
periferiche 7, 16
Sincronizzazione 13, 15, 21, 22
collegamenti 22
Slave Clock 15
cavo 16
In 16
Sorgente di clock 20, 21
e Loop Master 20
Spegnimento del sistema
ordine 13
procedure 13
Sync Mode 4, 20
indicatori 21
LED 21
Tascam DA30, registratore 15
Tascam, pulsante 15
TOS-Link, modalità 6, 21
U
Uscite multiple 17
W
Word clock 6, 22
Indice
29
30
Guida dell'interfaccia audio 96 I/O
