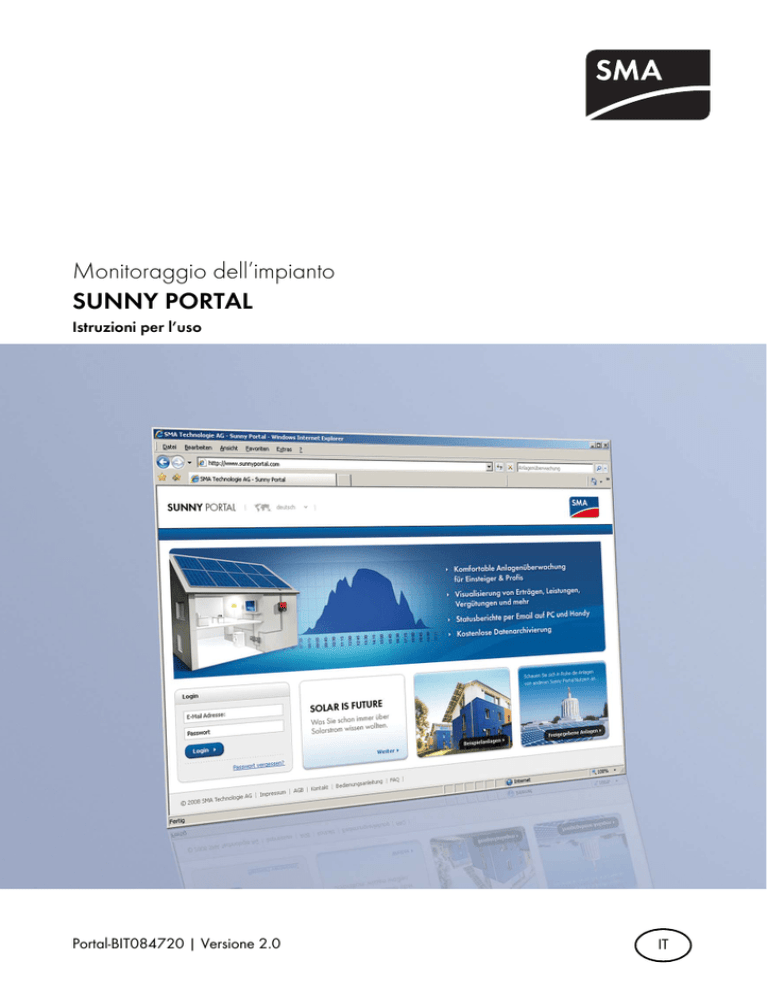

SUNNY PORTAL

Monitoraggio dell’impianto
SUNNY PORTAL
Istruzioni per l’uso
Portal-BIT084720 | Versione 2.0
IT
SMA Solar Technology AG
Indice
Indice
1
1.1
1.2
1.3
Avvertenze sull'impiego di questo manuale . . . . . . . . . . .
Destinatari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Simboli usati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Notazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2.1
Sunny Portal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Possibilità d'impiego . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3
3.1
3.2
3.3
Registrazione a Sunny Portal . . . . . . . . . . . . . . . . . . . . . . .
Registrazione mediante Sunny WebBox . . . . . . . . . . . . . . . . . .
Registrazione mediante Sunny Boy Control/Plus . . . . . . . . . . . .
Registrazione mediante Sunny Data Control . . . . . . . . . . . . . . .
4
4.1
Iscrizione a Sunny Portal. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Creazione di un link di auto login. . . . . . . . . . . . . . . . . . . . . . . 10
5
5.1
5.2
5.3
Descrizione dell'interfaccia . . . . . . . . . . . . . . . . . . . . . . . . 11
Campo Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Campo di visualizzazione con schede di registro . . . . . . . . . . 12
Logout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6
6.1
6.2
Creazione della pagina. . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Creazione di una nuova pagina. . . . . . . . . . . . . . . . . . . . . . . . 13
Tipo di modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.2.1
Creazione di una tabella . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2.2
Creazione di un diagramma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6.2.3
Creazione di un'immagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
6.2.4
Creazione di un diagramma XY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6.2.5
Creazione di una panoramica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
6.2.6
Creazione di un testo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
6.3
Pagine standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Portal-BIT084720
5
5
5
5
7
7
7
7
2
6.3.1
Panoramica delle pagine standard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
6.3.2
Creazione di pagine standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
6.4
6.5
6.6
Pubblicazione di pagine su Sunny Portal . . . . . . . . . . . . . . . . . 26
Pubblicazione di pagine in Internet . . . . . . . . . . . . . . . . . . . . . 27
Modifica delle pagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
6.6.1
Modifica del tipo di modulo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
6.6.2
Cancellazione del tipo di modulo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
6.6.3
Cancellazione delle pagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6.6.4
Modifica del nome di pagine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6.7
Ordine delle pagine nel menu Visualizzazione . . . . . . . . . . . . 28
6.7.1
Creazione di un nuovo gruppo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6.7.2
Cancellazione di un gruppo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
6.7.3
Modifica della posizione di pagine e gruppi . . . . . . . . . . . . . . . . . . . . . . . . 29
7
7.1
7.2
Impostazioni dell'impianto . . . . . . . . . . . . . . . . . . . . . . . . 30
Selezione di un impianto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Richiamo delle proprietà di un impianto . . . . . . . . . . . . . . . . . . 30
7.2.1
Modifica dei dati dell'impianto e dell'utente . . . . . . . . . . . . . . . . . . . . . . . . . 30
7.3
7.4
7.5
7.6
Modifica del nome del impianto. . . . . . . . . . . . . . . . . . . . . . . . 31
Cancellazione di un impianto . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Calcolo della massima potenza dell'impianto sulla base della
potenza delle stringhe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Richiamo del registro dell'impianto . . . . . . . . . . . . . . . . . . . . . . 32
7.6.1
Applicazione di filtri ai messaggi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7.6.2
Conferma dei messaggi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
8
8.1
8.2
8.3
8.4
Impostazioni apparecchi . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Richiamo della panoramica apparecchi e applicazione di filtri 34
Apertura e modifica delle proprietà apparecchio . . . . . . . . . . 36
Modifica del nome dell'apparecchio . . . . . . . . . . . . . . . . . . . . 37
Attivazione/disattivazione apparecchio. . . . . . . . . . . . . . . . . . 38
Portal-BIT084720
3
8.5
8.6
8.7
Cancellazione dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . 38
Impostazione della fase di immissione . . . . . . . . . . . . . . . . . . . 39
Impostazione collegamento stringa . . . . . . . . . . . . . . . . . . . . . 39
9
Impostazioni Servizio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
9.1
Dati utente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
9.1.1
Modifica dell'indirizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
9.1.2
Impostazione della modalità "Standard" o "Esperti" . . . . . . . . . . . . . . . . . . . 41
9.1.3
Modifica della password . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
9.2
Configurazione report . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
9.2.1
Impostazione report informativo giornaliero/mensile . . . . . . . . . . . . . . . . . . 42
9.2.2
Impostazione del report Eventi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
10
10.1
Funzioni ampliate nella modalità "Esperti" . . . . . . . . . . . 45
Canali calcolati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
10.1.1
Panoramica dei canali calcolati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
10.1.2
Impostazione del canale "Energia" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
10.1.3
Impostazione del canale "Compenso" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
10.1.4
Impostazione del canale "Abbattimento CO2" . . . . . . . . . . . . . . . . . . . . . . . 48
10.1.5
Impostazione del canale "Potenza" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
10.1.6
Impostazione del rendimento specifico dell'impianto . . . . . . . . . . . . . . . . . . 50
10.1.7
Impostazione del canale "Performance ratio" . . . . . . . . . . . . . . . . . . . . . . . . 51
10.2
Configurazione canale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
10.2.1
Modifica della configurazione canale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
10.3
Gestione utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
10.3.1
Panoramica ruoli e diritti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
10.3.2
Creazione di nuovi utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
10.3.3
Modifica dei diritti di un utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
10.3.4
Cancellazione utenti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
11
Contatto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
4
Portal-BIT084720
Avvertenze sull'impiego di questo manuale
1 Avvertenze sull'impiego di questo manuale
1.1 Destinatari
1.2 Simboli usati
In questo documento viene utilizzata la seguente nota generica:
Nota
Sono segnalate come note le informazioni rilevanti per il funzionamento ottimale del
programma.
1.3 Notazioni
Tipo
Menu, singola voce di menu
Più di una voce di menu
Pulsante
Esempio di notazione
Selezionare "File"
Selezionare "File > Strumenti".
Selezionare [Salva].
Portal-BIT084720
5
Sunny Portal
2 Sunny Portal
2.1 Possibilità d'impiego
Sunny Portal è un servizio web della SMA Solar Technology AG che consente di memorizzare
pagine web personali nel portale, sulle quali è possibile visualizzare i dati del proprio impianto
fotovoltaico. Sunny Portal esegue anche l'archiviazione dei dati. In questo modo i dati dell'impianto
sono a vostra disposizione via Internet in ogni parte del mondo.
Il portale offre inoltre numerose funzioni per il controllo e la visualizzazione del vostro impianto
fotovoltaico, quali, ad esempio:
• Informazioni sull’impianto via e-mail
(per es. rendimento, potenza max., abbattimento CO2, messaggi dall'impianto)
• Rappresentazione dei dati dell'impianto in diagrammi e tabelle
• Pubblicazione delle singole pagine web Sunny Portal
• Creazione individuale della pagina mediante HTML
• Visualizzazione abbattimento CO2 e relativo compenso
• Realizzazione di più pagine Internet con visualizzazione dei dati relativi all'impianto
• Possibilità di inserire le immagini del proprio impianto
• Gestione di più impianti da un solo account
I dati degli inverter possono essere rilevati con un datalogger (apparecchio di comunicazione) e
inviati a Sunny Portal. I dati vengono inviati mediante il servizio web (Sunny WebBox) oppure per
e-mail tramite Sunny Data Control o Sunny Boy Control a Sunny Portal.
6
Portal-BIT084720
Registrazione a Sunny Portal
3 Registrazione a Sunny Portal
La registrazione a Sunny Portal dipende dall'apparecchio di comunicazione.
3.1 Registrazione mediante Sunny WebBox
Con Sunny WebBox è possibile registrarsi, mediante l'interfaccia utente di Sunny WebBox, in Sunny
Portal.
1. Eseguire le impostazioni per Sunny Portal nell'interfaccia utente di Sunny WebBox così come
descritto nel manuale di Sunny WebBox.
2. I vostri dati d'accesso al Sunny Portal vengono inviati al vostro indirizzo e-mail (e-mail utente).
3. Aprire il sito personale Sunny Portal, come descritto nel capitolo 4 „Iscrizione a Sunny Portal“
(9).
3.2 Registrazione mediante Sunny Boy Control/Plus
Con Sunny Boy Control/Plus potete registrarvi mediante il software SMA Sunny Data Control. La
registrazione a Sunny Portal tramite Sunny Data Control è descritta nel capitolo 3.3 „Registrazione
mediante Sunny Data Control“ (7).
Sunny Boy Control/Plus con NET Piggy-Back
Se il vostro Sunny Boy Control/Plus è dotato dell'opzione NET Piggy-Back potete inviare i dati
dell'impianto a Sunny Portal direttamente via Ethernet o mediante uno dei modem riconosciuti. La
registrazione a Sunny Portal viene effettuata attraverso il menu del Sunny Boy Control/Plus ed è
descritta nel manuale del NET Piggy Back.
3.3 Registrazione mediante Sunny Data Control
È necessario il software SMA Sunny Data Control per inviare i dati dall'apparecchio di
comunicazione al Sunny Portal (non è necessario con Sunny WebBox e Sunny Boy Control/Plus con
NET Piggy-Back).
1. Impostare la mail di Sunny Portal nel software Sunny Data Control così come descritto nella
guida Sunny Data Control. Riceverete quindi una e-mail con la password di accesso dal
portale.
Portal-BIT084720
7
Registrazione a Sunny Portal
Prima registrazione per nuovi clienti
Assegnare un nome qualsiasi al vostro impianto (per es. Impianto Rossi) che servirà da
"Identificazione impianto FV". L'identificazione dell'impianto FV non può essere più cambiata dopo
aver effettuato la registrazione in modo corretto!
Se l'identificazione da voi assegnata all'impianto è già utilizzata nel Sunny Portal riceverete un
messaggio di errore via e-mail. In questo caso, scegliere un altro nome per l'identificazione
dell'impianto FV.
Una volta effettuata la registrazione in modo corretto potete iscrivervi a Sunny Portal e richiamare il
vostro sito personale così come descritto nel capitolo 4 „Iscrizione a Sunny Portal“ (9).
Aggiungere un nuovo impianto al account esistente
Se siete già registrati a Sunny Portal con il vostro indirizzo e-mail e volete aggiungere un nuovo
impianto a quello già esistente, utilizzate lo stesso indirizzo e-mail ma assegnate come
"Identificazione impianto FV" un nome diverso da quello già esistente.
Se per l'identificazione dell'impianto FV assegnate un nome che è già stato scelto da un altro cliente
del Sunny Portal riceverete una e-mail con un messaggio d'errore. In questo caso, scegliere un altro
nome per l'identificazione dell'impianto FV.
Una volta effettuata la registrazione in modo corretto potete iscrivervi a Sunny Portal e richiamare il
vostro sito personale così come descritto nel capitolo 4 „Iscrizione a Sunny Portal“ (9).
Invio di dati ad un impianto "sconosciuto" (utente autorizzato)
Affinché possiate inviare dei dati con il vostro indirizzo e-mail a un impianto "sconosciuto" è
necessario che il proprietario dell'impianto vi abbia registrati in Sunny Portal come utente autorizzato
per il suo impianto. Vedere Capitolo10.3 „Gestione utenti“ (54).
8
Portal-BIT084720
Iscrizione a Sunny Portal
4 Iscrizione a Sunny Portal
Condizioni preliminari
È stata effettuata la registrazione, come descritto nel capitolo3 „Registrazione a Sunny
Portal“ (7).
1. Richiamare il sito www.SunnyPortal.com.
2. Attivare "SSL" per inviare i dati di registrazione in modo sicuro.
3. Inserire nella casella "E-mail" l'indirizzo e-mail indicato alla registrazione.
4. Inserire la password ricevuta via e-mail nel campo "Password:".
5. Selezionare [Registrazione].
☑ Se vi iscrivete per la prima volta a Sunny Portal, si apre la pagina "Dati utente".
6. Inserire l'indirizzo.
7. Selezionare [Salva].
☑ Viene visualizzata la vostra pagina Sunny Portal.
☑ Sunny Portal crea automaticamente nel menu "Visualizzazione", dopo l'invio dei dati del
vostro impianto, diverse pagine standard (6.3 „Pagine standard“ (25)).
Ritardo nella visualizzazione
Possono trascorrere anche fino a tre ore prima che i dati del vostro impianto vengano
visualizzati sul Sunny Portal.
Visualizzazione dipendente dai dati dell'impianto inviati
A seconda della quantità di dati dell'impianto inviati, la visualizzazione dei dati disponibili
varia sulla pagina visualizzata.
Portal-BIT084720
9
Iscrizione a Sunny Portal
4.1 Creazione di un link di auto login
Con un link di auto login potete richiamare il vostro sito personale Sunny Portal con un semplice clic
del mouse. Eviterete così di dovervi collegare a Sunny Portal con i vostri dati d'accesso (immissione
di indirizzo e-mail e password).
Rischio per la sicurezza
Un link di auto login costituisce tuttavia un rischio per la sicurezza.
I vostri dati d'accesso (indirizzo e-mail, password) vengono memorizzati in modo leggibile
nel link sul vostro PC. Tutti coloro che hanno accesso a questo PC possono visualizzare e
utilizzare questi dati.
1. Fare clic sul desktop con il pulsante destro del mouse.
☑ Si apre il menu del desktop.
2. Selezionare "Nuovo > Link".
☑ Si aprirà la finestra "Crea un link".
3. Inserire il seguente link nel casella e sostituire il testo in grassetto con i propri dati di
registrazione al Sunny Portal (indirizzo e-mail, password):
http://www.sunnyportal.com/Templates/
Autologin.aspx?user=Vostroindirizzoemail&pass=Vostrapassword
4. Selezionare [Continua].
5. Immettere nella casella un nome per il link, per esempio "Sunny Portal".
6. Selezionare [Completa].
☑ Il link si trova adesso sul desktop. È stato creato il link di auto login.
10
Portal-BIT084720
Descrizione dell'interfaccia
5 Descrizione dell'interfaccia
L'interfaccia web Sunny Portal è suddivisa in due campi.
A
B
A Campo Menu
B
Dal campo Menu potete richiamare le singole pagine.
Campo di visualizzazione con schede di registro
Le pagine selezionate nel campo Menu si aprono come scheda di registro.
5.1 Campo Menu
Il campo Menu è suddiviso nei seguenti menu principali.
Selezione impianto
(solo in caso di più impianti)
Registro dell'impianto
In questo menu vengono elencati tutti gli impianti collegati al
vostro indirizzo e-mail. Il nome dell'impianto attualmente
selezionato viene visualizzato nella barra blu in alto a sinistra.
In questo menu vengono visualizzati messaggi relativi al Sunny
Portal e al vostro impianto.
Portal-BIT084720
11
Descrizione dell'interfaccia
Visualizzazione
In questo menu sono elencate pagine contenenti la
visualizzazione dei dati del vostro impianto che Sunny Portal ha
creato automaticamente e pagine create da voi.
Configurazione
In questo menu sono presente pagine grazie alle quali è possibile
eseguire diverse configurazioni e creare, per esempio, nuove
pagine.
Info utente/logout
In questo menu è possibile modificare i vostri dati utente ed
eseguire il logout dal sito Sunny Portal.
Punti del menu aggiuntivi nella modalità "Esperti"
Per la spiegazione delle voci di menu aggiuntive nella modalità "Esperti" vedere capitolo
10 „Funzioni ampliate nella modalità "Esperti"“ (45).
5.2 Campo di visualizzazione con schede di registro
Nel campo di visualizzazione viene visualizzata sotto forma di scheda di registro la pagina
selezionata nel campo menu.
Configurazione della pagina
Se selezionate una pagina nel menu "Visualizzazione" viene visualizzata anche la scheda di registro
"Configurazione della pagina". Nella configurazione della pagina potete modificare la pagina
visualizzata.
5.3 Logout
Potete eseguire il logout dalla vostra pagina Sunny Portal selezionando "Info utente/logout > Logout"
o selezionando il lucchetto in alto a destra sulla pagina Sunny Portal.
12
Portal-BIT084720
Creazione della pagina
6 Creazione della pagina
6.1 Creazione di una nuova pagina
1. Selezionare "Configurazione > Visualizzazione".
☑ Si apre la pagina "Configurazione pagine (gruppi)".
2. Selezionare [Nuova pagina].
☑ Si apre la pagina con i modelli di pagina.
3. Inserire un nome per la pagina.
4. Selezionare un modello di pagina.
☑ Si apre la pagina "Configurazione pagine". La nuova pagina è stata creata.
5. Selezionare in un campo della pagina, nella casella "Tipo di modulo" un tipo di modulo.
6. Selezionare [Crea].
7. Impostare il tipo di modulo desiderato, come descritto a partire dal capitolo 6.2 .
Portal-BIT084720
13
6.2 Tipo di modulo
Nel Sunny Portal la creazione delle pagine avviene con tipi di moduli. Sono disponibili i seguenti tipi
di moduli.
Tabella
Diagramma
Con il tipo di modulo "Diagramma" è possibile rappresentare dei valori nel corso di un determinato
periodo di tempo. L'asse X è l'asse temporale.
Immagine
Con il tipo di modulo "Immagine" potete visualizzare un'immagine qualsiasi sulla pagina.
Dimensioni e formato dell'immagine
L'immagine non può avere più di 150 kB. L'immagine viene adattata in altezza e larghezza
in modo proporzionale alle dimensioni del layout della pagina.
I seguenti formati dell'immagine vengono supportati: JPG, PNG, GIF.
14
Portal-BIT084720
Diagramma XY
Con il tipo di modulo "Diagramma XY" potete visualizzare in un diagramma coppie di valori. L'asse
temporale non viene visualizzato. Per esempio:
• Potenza impianto con irraggiamento (solo in impianti con Sunny SensorBox).
• Performance ratio con irraggiamento
Panoramica
Con il tipo di modulo "Panoramica" potete visualizzare le seguenti informazioni:
• Data attuale
• Energia dell'impianto
• Abbattimento CO2 dell'impianto
• Compenso dell'impianto
• Immagine standard o qualsiasi immagine
Testo
Con il tipo di modulo "Testo" potete visualizzare un testo qualsiasi sulla pagina.
Portal-BIT084720
15
6.2.1 Creazione di una tabella
1. Selezionare la configurazione della tabella desiderata.
Sono possibili le seguenti impostazioni.
Configurazione standard per la visualizzazione dell'energia dell'impianto/dell'inverter
Vengono creati automaticamente i seguenti canali:
• Livello contatore energia alla data attuale
• Variazioni contatore energia nel mese attuale
• Variazioni contatore energia nell'anno attuale
Definita dall'utente
Tutte le impostazioni possono esser selezionate liberamente.
2. Selezionare [Continua]
• Configurazione standard
☑ Se avete selezionato una configurazione standard si apre la pagina "Configurazione pagina".
La tabella è stata impostata.
• Definita dall'utente:
☑ Si apre la pagina "Configurazione pagine".
3. Selezionare "Aggiungi apparecchio/impianto".
4. Nella casella "Impianto/Apparecchi:" selezionare un impianto o un apparecchio.
5. Selezionare [Applica].
☑ L'apparecchio o l'impianto selezionato è stato aggiunto alla tabella.
6. Per aggiungere altri impianti o apparecchi selezionare "Aggiungi apparecchio/impianto".
7. Per configurare il canale selezionare il simbolo con la mano o [- - - -].
☑ Si apre la pagina "Configurazione canale".
8. Se richiesto, inserire nella casella "Nome:" un titolo per la colonna (o riga, a seconda
dell'allineamento della tabella).
9. Nella casella "Unità temporale:" selezionare il periodo di tempo di cui si desidera visualizzare
i valori.
10. Nel campo "Data finale della visualizzazione" attivare la data finale della visualizzazione
desiderata.
attuale
selezionabile
Vengono sempre visualizzati i valori della data attuale (per es. giorno attuale,
mese attuale).
Potete selezionare la data di cui si desidera visualizzare i valori (per es. un
determinato giorno, un determinato mese).
11. Selezionare nel campo "Canale" il canale desiderato per i vari apparecchi o per l'impianto.
16
Portal-BIT084720
Canali selezionabili
Per gli apparecchi sono disponibili tutti i canali che vengono trasmessi al Sunny Portal. Per
un impianto sono disponibili i canali calcolati (abbattimento CO2, energia, potenza,
compenso, performance ratio, rendimento impianto specifico).
A seconda della scelta del primo canale, l'eventuale selezione di altri canali viene operata
in base all'unità del primo canale.
12. Selezionare nel campo "Risultato" in che modo debba essere calcolato il risultato.
Questa operazione ha senso solo in presenza di più di un apparecchio o più di un impianto.
Totale
Min
Valori medi
Max
Totale dei valori dei canali
Valore minimo dei canali
Valore medio dei canali
Valore massimo dei canali
☑ Si apre la configurazione pagine.
Allineamento
14. Attivare l'allineamento della tabella desiderato.
Impostazioni per download/export
I dati della tabella possono essere salvati nel formato impostato nella visualizzazione della pagina
tramite "Download" .
15. Nella casella "Tipo di file Download" selezionare il formato in cui salvare il file.
CSV
(Character Separated Values)
ODS
(Open Document Format)
XLSX
Il formato di testo CSV serve per il salvataggio o lo scambio di dati
strutturati in modo semplice. I dati di un file CSV sono separati da
un carattere. Sunny Portal utilizza come separatore il punto e
virgola.
Il formato ODS è un formato di scambio aperto "Open Document
Format" per file di programmi Office (secondo la norma
internazionale ISO/IEC 26300).
Questo nuovo formato Excel può essere aperto con Excel 2007,
in caso di versioni più vecchie di Excel è necessario installare un
convertitore di formato di Microsoft.
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Tabella è stato impostato.
Selezionare la scheda del registro relativa alla pagina per visualizzare la pagina stessa.
Portal-BIT084720
17
6.2.2 Creazione di un diagramma
Un diagramma è composto da almeno un asse X
(impostazioni tempo) e un asse Y1, mentre l'asse Y2 è
opzionale. Utilizzare l'asse Y2 se desiderate utilizzare
valori con un'altra unità.
Y1
Asse Y1, asse Y2
1. Nella casella "Impianto/Apparecchi:" selezionare
un impianto o un apparecchio.
Y2
X
Apparecchi selezionabili
Sono selezionabili solo gli apparecchi dell'impianto attuale.
2. Nella casella "Canale" selezionare un canale.
3. Selezionare [+].
☑ L'apparecchio o l'impianto selezionato si trova adesso nella tabella.
4. Se richiesto, aggiungere con questo procedimento altri apparecchi o impianti con i canali
desiderati.
La selezione di altri canali viene operata in base all'unità del primo canale. Se per il primo
canale selezionato avete selezionato l'unità di base "Watt", potete selezionare solo canali
compatibili con "Watt" per le impostazioni successive. La possibilità di selezione viene
limitata automaticamente da Sunny Portal.
5. Selezionare l'unità nella casella "Unità".
6. Selezionare nella casella "Valore:" il tipo di canale del valore.
A seconda del canale sono disponibili i seguenti tipi di canale.
Valori analogici
Valori intermedi
Valori massimi
Valori minimi
18
Portal-BIT084720
Il valore medio che il canale ha avuto per il periodo impostato.
Il valore massimo che il canale ha avuto per il periodo impostato.
Il valore minimo che il canale ha avuto per il periodo impostato.
Canali contatore
Modifica contatore
Valori contatore
Variazione cum.
Si tratta dell'incremento nel periodo ancora da selezionare.
Il livello attuale complessivo del valore sul contattore.
L'incremento cumulato nel periodo ancora da selezionare.
7. Selezionare nella casella "Tipo di grafica" il tipo di visualizzazione.
Sono possibili i seguenti tipi di visualizzazione.
A
D
B
E
C
F
A Istogramma
B Area
C Area interpolata
D Linea con evidenziazioni
E Linea
F Evidenziazioni senza linea
8. Impostazione del dimensionamento.
– Dimensionamento automatico: per un dimensionamento automatico dell'asse attivare
"Dimensionamento automatico min:" e "Dimensionamento automatico max:".
– -o– Valori di dimensionamento personalizzati: inserire valori di dimensionamento personalizzati
nelle caselle "Min:" e "Max:".
Impostazioni data e ora
9. Nella casella "Periodo visualizzato" selezionare il periodo di tempo che deve essere
visualizzato.
10. Nella casella "Quantità dei periodi" selezionare la quantità dei periodi che devono essere
visualizzati.
Portal-BIT084720
19
11. Nella casella "Unità temporale" selezionare le unità temporali in cui devono essere suddivisi i
periodi.
desiderata.
attuale
selezionabile
mese attuale).
Configurazione estesa
13. Nella casella "Nome diagramma:" inserire un titolo per il diagramma.
14. Nella casella "Tipo di file download:" selezionare il formato per il download.
15. Se in questo diagramma la visualizzazione della legenda deve essere impostazione standard,
attivare l'impostazione "Visualizza legenda".
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Diagramma è stato impostato.
6.2.3 Creazione di un'immagine
L'immagine non può avere più di 150 kB. L'immagine viene visualizzata con altezza e
larghezza proporzionali in scala a seconda delle dimensioni del layout della pagina.
1. Selezionare [Sfoglia]
☑ Si apre la finestra "Seleziona file"..
2. Aprire l'immagine desiderata.
☑ Il percorso dell'immagine è visualizzato nella riga.
3. Nella casella "Titolo:", se richiesto, inserire un titolo per l'immagine.
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Immagine è stato impostato.
20
Portal-BIT084720
6.2.4 Creazione di un diagramma XY
Con il tipo di modulo Diagramma XY potete visualizzare in un diagramma coppie di valori. L'asse
temporale non viene visualizzato.
Per esempio:
• Potenza impianto con irraggiamento (solo in impianti con Sunny SensorBox).
• Performance ratio con irraggiamento
Asse Y, asse X
1. Nella casella "Impianto/Apparecchi:" selezionare un impianto o un apparecchio.
Apparecchi selezionabili
Sono selezionabili solo gli apparecchi dell'impianto attuale.
2. Nella casella "Canale" selezionare un canale.
3. Selezionare [+].
☑ L'apparecchio o l'impianto selezionato si trova adesso nella tabella.
4. Se richiesto, aggiungere con questo procedimento altri apparecchi o impianti con i canali
desiderati.
5. Se richiesto, impostare con questo procedimento altri valori per l'asse Y1.
La selezione di altri canali viene operata in base all'unità del primo canale. Se per il primo
canale selezionato avete selezionato l'unità di base "Watt", potete selezionare solo canali
compatibili con "Watt" per le impostazioni successive. La possibilità di selezione viene
limitata automaticamente da Sunny Portal.
6. Selezionare l'unità nella casella "Unità".
7. Selezionare nella casella "Valore:" il tipo di canale del valore.
A seconda del canale sono disponibili i seguenti tipi di canale.
Valori analogici
Valori intermedi
Valori massimi
Valori minimi
Il valore medio che il canale ha avuto per il periodo impostato.
Il valore massimo che il canale ha avuto per il periodo impostato.
Il valore minimo che il canale ha avuto per il periodo impostato.
Portal-BIT084720
21
Canali contatore
Modifica contatore
Valori contatore
Variazione cum.
Si tratta dell'incremento nel periodo ancora da selezionare.
Il livello attuale complessivo del valore sul contattore.
L'incremento cumulato nel periodo ancora da selezionare.
8. Impostazione del dimensionamento.
– Dimensionamento automatico: per un dimensionamento automatico dell'asse attivare
"Dimensionamento automatico min:" e "Dimensionamento automatico max:".
-o– Valori di dimensionamento personalizzati: inserire valori di dimensionamento personalizzati
nelle caselle "Min:" e "Max:".
Impostazioni data e ora
9. Nella casella "Periodo visualizzato" selezionare il periodo di tempo che deve essere
visualizzato.
10. Nella casella "Quantità dei periodi" selezionare la quantità dei periodi che devono essere
visualizzati.
11. Nella casella "Unità temporale" selezionare le unità temporali in cui devono essere suddivisi i
periodi.
desiderata.
attuale
selezionabile
mese attuale).
Configurazione estesa
13. Nella casella "Nome diagramma" inserire, se richiesto, un titolo per il diagramma.
14. Nella casella "Tipo di file download" selezionare il formato per il diagramma.
CSV (Character Separated Values)
ODS (Open Document Format)
22
Portal-BIT084720
Il formato di testo CSV serve per il salvataggio o lo
scambio di dati strutturati in modo semplice. I dati di un
file CSV sono separati da un carattere. Sunny Portal
utilizza come separatore il punto e virgola.
Il formato ODS è un formato di scambio aperto "Open
Document Format" per file di programmi Office (secondo
la norma internazionale ISO/IEC 26300).
XLSX
Questo nuovo formato Excel può essere aperto con Excel
2007, in caso di versioni più vecchie di Excel è
necessario installare un convertitore di formato di
Microsoft.
15. Se in questo diagramma la visualizzazione della legenda deve essere impostazione standard,
attivare l'impostazione "Visualizza legenda".
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Diagramma XY è impostato.
6.2.5 Creazione di una panoramica
Per la visualizzazione nella pagina Panoramica potete
selezionare i seguenti valori:
• Energia dell'impianto
• Abbattimento CO2 dell'impianto
• Compenso
1. Attivare la casella del valore desiderato.
2. Selezionare la grandezza dell'unità.
3. Impostazione dell'immagine:
– Attivare "automatico" per utilizzare l'immagine visualizzata.
– Per utilizzare un'immagine personalizzata attivare "definita dall'utente" e selezionare
[Sfoglia...].
L'immagine non può avere più di 150 kB. L'immagine viene visualizzata con altezza e
larghezza proporzionali in scala a seconda delle dimensioni del layout della pagina.
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Panoramica è impostato.
Portal-BIT084720
23
6.2.6 Creazione di un testo
Con il tipo di modulo Testo è possibile visualizzare un testo qualsiasi, per esempio informazioni sul
luogo o sulle dimensioni dell'impianto.
Potete formattare il testo in HTML, se si ha esperienza con il formato HTML.
1. Nella casella "Titolo", se richiesto, inserire un titolo per il testo.
2. Nella casella sottostante inserire il testo desiderato.
3. Attivare "Formato HTML" per utilizzare HTML.
☑ Si aprirà la pagina per la modifica del layout. Il tipo di modulo Testo è stato impostato.
Tag HTML non ammessi
SCRIPT (e quindi Javascript)
META
APPLET
FORM
HTML
HEAD
FRAME e IFRAME
24
Portal-BIT084720
6.3 Pagine standard
6.3.1 Panoramica delle pagine standard
Per pagine standard si intendono pagine con i dati più importanti create automaticamente da Sunny
Portal con il primo invio dei dati del vostro impianto. Le pagine standard vengono elencate nel menu
"Visualizzazione". Potete così disporre rapidamente e facilmente di pagine con i dati più importanti.
Potete anche modificare nuovamente le pagine standard.
Sono disponibili le seguenti pagine standard:
Le
pagine specifiche
dell'impianto
Panoramica
impianto
Energia e potenza
Rendimento specifico dell'impianto
Performance ratio
Viene creata e impostata automaticamente se viene
aggiunto un Sunny SensorBox al vostro impianto del
Sunny Portal.
-o-
Panoramica
Report giornaliero sull'impianto
Report mensile sull'impianto
Sensore
Viene creata automaticamente se l'apparecchio per la
comunicazione invia dati di un sensore d'irraggiamento o
di temperatura al Sunny Portal. In tal caso il canale
d'irraggiamento deve essere assegnato in modo
manuale, vedere capitolo 10.1.7 „Impostazione del
canale "Performance ratio"“ (51).
Una pagina di panoramica per ogni inverter.
Viene creata automaticamente se viene aggiunto una
Sunny SensorBox al vostro impianto nel Sunny Portal o se
l'apparecchio per la comunicazione invia dati di un
sensore d'irraggiamento o di temperatura al Sunny Portal.
La pagina "Sensori" viene creata solo per il primo Sunny SensorBox
Quando viene aggiunto il primo Sunny SensorBox ad un impianto nel portale, il Sunny
Portal crea automaticamente il gruppo "Sensori" con una pagina per ogni sensore
collegato.
Aggiornamento della pagina "Performance ratio"
Se collegate ulteriori apparecchi Sunny SensorBox ad un impianto nel portale, la lista dei
canali è cambiata o sostituite un Sunny SensorBox, la pagina "Performance ratio" non
verrà adattata automaticamente. Il canale calcolato "Performance ratio" deve essere
adattato manualmente come descritto nel capitolo 10.1.7 „Impostazione del canale
"Performance ratio"“ (51).
Portal-BIT084720
25
6.3.2 Creazione di pagine standard
Sunny Portal crea automaticamente le pagine standard. Nel caso si sia cancellata o modificata per
errore una pagina standard potete creare pagine standard nel modo seguente.
☑ Si apre la Configurazione pagine (gruppi).
2. Nel campo "Crea pagine standard" selezionare il simbolo nella riga della pagina desiderata.
☑ La pagina standard selezionata viene creata nel menu Visualizzazione.
Le seguenti pagine standard vengono create in un gruppo: Panoramica nel gruppo "Apparecchi",
Report dell'impianto giornaliero e mensile nel gruppo "Report", Sensore nel gruppo "Sensori".
6.4 Pubblicazione di pagine su Sunny Portal
Potete abilitare pagine singole del vostro sito Sunny Portal in modo che possano essere viste da altri
utenti Internet.
Se avete abilitata una pagina, il vostro impianto appare automaticamente sulla pagina iniziale di
Sunny Portal alla voce di menu "Impianti abilitati".
Se selezionata nella lista il vostro impianto si aprirà una nuova finestra in cui è possibile vedere tutte
le pagine abilitate.
1. Nel menu "Visualizzazione" selezionare il nome della pagina.
☑ Si apre la pagina selezionata.
2. Selezionare la scheda di registro "Configurazione pagine".
3. Attivare "Abilitare anche la pagina su www.sunnyportal.com".
☑ La pagina è adesso abilitata per la visualizzazione su www.SUNNYPORTAL.com.
26
Portal-BIT084720
Se desiderate visualizzare un'anteprima della pagina, selezionare "Aprire pagina in una nuova
finestra".
6.5 Pubblicazione di pagine in Internet
Potete pubblicare in Internet pagine singole del vostro sito Sunny Portal in modo che possano essere
viste da altri utenti Internet. Ogni singola pagina personale del Sunny Portal possiede un URL. Con
questo URL potete creare un link da un altro sito Internet alla pagina da voi abilitata.
Potete richiamare l'URL della pagina nel modo descritto qui di seguito.
3. Copiare l'URL dalla casella "URL della pagina" e inserirlo come link in un programma per la
creazione di pagine web (per. es. Microsoft Office Frontpage).
☑ La pagina è adesso pubblicata in Internet.
6.6 Modifica delle pagine
6.6.1 Modifica del tipo di modulo
3. Nel campo del tipo di modulo da modificare selezionare [Modifica].
☑ Si apre la pagina per la modifica del tipo di modulo impostato.
4. Modificare il tipo di modulo come descritto nel capitolo del tipo di modulo relativo (vedere da
capitolo 6.2 „Tipo di modulo“ (14)).
6.6.2 Cancellazione del tipo di modulo
3. Per cancellare immediatamente il tipo di modulo selezionare [Cancella]
☑ Il tipo di modulo viene cancellato immediatamente.
Potete impostare un nuovo tipo di modulo come descritto nel capitolo 6.2 „Tipo di modulo“ (14). Se
non viene impostato nessun tipo di modulo il campo resta vuoto.
Portal-BIT084720
27
6.6.3 Cancellazione delle pagine
3. Per cancellare l'intera pagina selezionare [Cancella pagina].
4. Confermare la richiesta con [Sì].
☑ Si apre la Configurazione pagine (gruppi).
La pagina è stata cancellata.
6.6.4 Modifica del nome di pagine
3. Nella casella "Nome di questa pagina" modificare il nome della pagina.
☑ Il nome della pagina è stato modificato.
6.7 Ordine delle pagine nel menu Visualizzazione
In questo capitolo viene spiegato come potete creare o cancellare nuovi gruppi, attribuire delle
pagine ad un gruppo e modificare la posizione di gruppi e pagine.
Nel menu "Visualizzazione" potete modificare la posizione delle pagine e dei gruppi e riunire le
pagine in gruppi per facilitare la leggibilità del menu. Il gruppo "Apparecchi" viene creato
direttamente da Sunny Portal e contiene le pagine con la panoramica dei dati dei vostri inverter.
Il numero tra parentesi accanto al nome del gruppo indica quante pagine sono state attribuite a
questo gruppo.
6.7.1 Creazione di un nuovo gruppo
Per creare un nuovo gruppo è necessario prima assegnare un titolo al gruppo e quindi attribuire le
pagine al gruppo. Le pagine vengono attribuite ai gruppi modificando la posizione delle diverse
pagine così come descritto nel capitolo 6.7.3 „Modifica della posizione di pagine e gruppi“ (29).
2. Selezionare [Nuovo gruppo].
☑ Si apre la pagina "Configurazione gruppo".
3. Nella casella "Titolo gruppo" inserire un nome per il gruppo.
28
Portal-BIT084720
☑ Si apre la configurazione pagine. Il nuovo gruppo è stato creato. Il nuovo gruppo è visibile
nell'albero della directory e nel menu "Visualizzazione".
Ora potete attribuire le pagine desiderate a questo gruppo, modificando la posizione delle diverse
pagine così come descritto nel capitolo 6.7.3 „Modifica della posizione di pagine e gruppi“ (29).
6.7.2 Cancellazione di un gruppo
Il gruppo viene immediatamente cancellato in modo definitivo insieme a tutte le
sottopagine.
Se cancellate un gruppo vengono cancellate in modo definitivo anche tutte le pagine che
sono state attribuite a questo gruppo!
2. Selezionare il nome del gruppo.
3. Selezionare [Nuovo gruppo].
☑ Si apre la pagina "Configurazione gruppo".
4. Per cancellare in modo definitivo il gruppo selezionare [Cancella].
6.7.3 Modifica della posizione di pagine e gruppi
Potete modificare la sequenza delle pagine e dei gruppi nel menu "Visualizzazione". In questo modo
potete creare una struttura personale per il menu "Visualizzazione" e ordinare le pagine personali.
I gruppi vengono spostati anche come gruppi, ovvero insieme alle sottopagine a loro attribuite. La
posizione del gruppo "(senza gruppo)" non può essere modificata, ma resta sempre al primo posto.
2. Selezionare "Modifica posizione".
3. Selezionare il nome del gruppo o delle pagine.
☑ I tasti freccia sono adesso attivi. Il nome della pagina o del gruppo è contrassegnato in
grigio.
4. Per modificare la posizione premere la freccia verso l'alto o verso il basso.
☑ La pagina o il gruppo si sposta di una posizione.
5. Premere la relativa freccia fino a che viene raggiunta la posizione desiderata.
☑ La posizione della pagina o del gruppo è stata modificata.
Portal-BIT084720
29
Impostazioni dell'impianto
7 Impostazioni dell'impianto
7.1 Selezione di un impianto
Se al proprio account è assegnato più di un impianto nel Sunny Portal, potete selezionare l'impianto
desiderato nel menu "Selezione impianto". Il nome dell'impianto attualmente selezionato viene
visualizzato nella barra blu in alto a sinistra.
7.2 Richiamo delle proprietà di un impianto
7.2.1 Modifica dei dati dell'impianto e dell'utente
1. In caso di più impianti selezionare prima l'impianto nel menu "Selezione dell'impianto".
2. Selezionare "Configurazione > Proprietà impianto".
☑ Si apre la pagina Proprietà impianto.
3. Selezionare [Modifica].
4. Modificare i dati dell'impianto e dell'utente. Per spiegazioni vedere le tabelle seguenti.
☑ I dati dell'impianto e dell'utente sono stati modificati.
Spiegazione relativa alle proprietà dell'impianto
Dati impianto
Nome
Identificazione
impianto
Ubicazione
Messa in servizio
Via/N°
CAP/Città
Paese
Regione
Fuso orario
Descrizione
Longitudine
Latitudine
Altitudine
30
Il nome dell'impianto attuale. Di serie viene utilizzato il codice d'identificazione
dell'impianto come nome dell'impianto. Potete modificare il nome dell'impianto
(vedere capitolo 7.3 „Modifica del nome del impianto“ (31)).
L'identificazione impianto dell'impianto selezionato attualmente.
L'identificazione impianto viene assegnato al momento della registrazione.
Spazio per qualsiasi tipo di indicazione sulle caratteristiche dell'ubicazione
dell'impianto.
La data in cui l'impianto è stato creato nel Sunny Portal.
La via e il numero civico in cui si trova l'impianto.
Il CAP e il nome della città in cui si trova l'impianto.
Il Paese in cui si trova l'impianto.
La regione in cui si trova l'impianto.
In questa finestra è possibile selezionare il fuso orario.
Spazio per qualsiasi tipo di annotazione sull'impianto.
La longitudine e la latitudine del luogo di ubicazione dell'impianto. Per far
inserire automaticamente i dati geografici per dell'ubicazione dalla banca
dati, selezionare "Cerca dati geografici".
L'altitudine del luogo di ubicazione dell'impianto.
Portal-BIT084720
Potenza impianto
La potenza totale (kWp = Kilowatt picco) dell'impianto.
Se è attivata la casella "Calcola potenza dell'impianto in base alla potenza
delle stringhe", la potenza dell'impianto viene calcolata sulla base della
potenza delle stringhe.
Presupposto: devono essere impostati la fase di immissione e il collegamento
stringa. Vedere capitolo 8.6 „Impostazione della fase di immissione“ (39) e
capitolo8.7 „Impostazione collegamento stringa“ (39).
Spazio per indicazioni sul tipo di modulo.
Spazio per indicazioni sul costruttore dei moduli.
Tipo di modulo
Costruttore
Dati utente
Informazioni sull'utente dell'impianto.
7.3 Modifica del nome del impianto
Di serie viene utilizzato il codice dell'impianto come nome dell'impianto. È possibile modificare il
nome dell'impianto e assegnargli un nome. Se sul Sunny Portal sono stati registrati più impianti potete
distinguerli meglio l'uno dall'altro utilizzando nomi dal significato chiaro.
☑ Si apre la pagina "Proprietà impianto".
4. Inserire nella casella "Nome" il nome che si desidera attribuire all'impianto (per es. condominio
Meyer o WebBox impianto sud).
☑ Il nome dell'impianto è stato modificato.
7.4 Cancellazione di un impianto
Un impianto cancellato non può essere più ripristinato!
Se desiderate cancellare un impianto verranno cancellati anche tutti gli apparecchi e i dati
relativi a questo impianto!
3. Selezionare [Cancella].
☑ Si apre una richiesta di conferma.
4. Per cancellare in modo definitivo tutto l'impianto con tutti i dati su Sunny Portal selezionare [Sì].
☑ L'impianto è stato cancellato.
Portal-BIT084720
31
7.5 Calcolo della massima potenza dell'impianto sulla base della
potenza delle stringhe
Potete immettere la potenza totale (kWp = Kilowatt picco) del vostro impianto nelle proprietà
impianto oppure farlo calcolare sulla base della potenza delle stringhe.
Affinché sia possibile calcolare la potenza dell'impianto sulla base della potenza delle stringhe,
devono essere impostati la fase di immissione e il collegamento stringa.
1. Impostare la fase di immissione come descritto nel capitolo 8.6 „Impostazione della fase di
immissione“ (39).
2. Impostare il collegamento stringa come descritto nel capitolo 8.7 „Impostazione collegamento
stringa“ (39).
6. Attivare "Calcolare la potenza dell'impianto sulla base della potenza delle stringhe".
☑ La potenza dell'impianto viene adesso calcolata sulla base della potenza delle stringhe.
7.6 Richiamo del registro dell'impianto
Nel registro dell'impianto si trovano i messaggi di Sunny Portal e dell'impianto. Questi messaggi
aiutano, per esempio, a riconoscere eventuali guasti presenti nel vostro impianto. Dopo i due punti è
indicato il numero di messaggi non letti.
Portale
Impianto
Qui vengono visualizzati i messaggi del software Sunny Data Control e di
Sunny WebBox. I messaggi contengono, per es., informazioni sulla
trasmissione dei dati dell'impianto a Sunny Portal.
Qui vengono visualizzati i messaggi degli apparecchi.
1. Selezionare "Registro dell'impianto".
2. Selezionare "Portale" o "Impianto".
☑ Si apre il registro dell'impianto.
32
Portal-BIT084720
7.6.1 Applicazione di filtri ai messaggi
Potete filtrare i messaggi nel registro dell'impianto per richiamare solo determinati messaggi.
Vai a
Stato
Qui è possibile selezionare la data di cui volete vedere i messaggi.
• non confermati
Vengono visualizzati i messaggi non confermati (impostazione
standard).
• confermati
Vengono visualizzati i messaggi confermati.
• tutti
Vengono visualizzati tutti i messaggi confermati e non confermati.
• tutti
Impianto/Apparecchi
Vengono visualizzati i messaggi provenienti dal Sunny Portal,
dall'impianto, dal Servizio Assistenza e dagli apparecchi.
• Portale
Vengono visualizzati i messaggi dal Sunny Portal.
• Impianto
Vengono visualizzati i messaggi dell'impianto attuale.
• Apparecchi (per es. SB4200TL)
Numero per pagina
Tipo
Vengono visualizzati i messaggi relativi all'apparecchio selezionato.
Qui potete scegliere il numero di messaggi che volete visualizzare per
ogni pagina.
Qui potete selezionare i messaggi che devono essere visualizzati.
• Informazione / Avvertenza / Anomalia / Errore
7.6.2 Conferma dei messaggi
Potete confermare i messaggi per evidenziarli come letti. In tal modo potete distinguere i messaggi
già letti da quelli ancora da leggere.
1. Attivare le caselle davanti ai messaggi che si desidera confermare.
-oPer selezionare tutti i messaggi visualizzati attivare "evidenzia tutti".
-oPer confermare immediatamente un messaggio selezionare il segno di spunta rosso.
2. Selezionare [Esegui].
☑ I messaggi evidenziati sono confermati.
Portal-BIT084720
33
Impostazioni apparecchi
8 Impostazioni apparecchi
8.1 Richiamo della panoramica apparecchi e applicazione di filtri
1. Selezionare "Configurazione > Panoramica apparecchi".
☑ Si apre la panoramica apparecchi di tutti gli apparecchi dell'impianto attuale.
Applicazione di filtri alla panoramica apparecchi
1. Per filtrare la panoramica apparecchi è necessario impostare dei filtri.
Sono possibili le seguenti impostazioni:
Apparecchio
Numero di serie
Categoria apparecchio
Apparecchio attivo
Inserire il nome completo di un apparecchio o parte del nome di
un apparecchio.
Inserire il numero di serie completo di un apparecchio o parte del
numero di serie.
Selezionare la categoria apparecchio desiderata.
Selezionare lo stato dell'apparecchio desiderato.
• tutti: vengono visualizzati apparecchi attivati e disattivati.
• attivi: vengono visualizzati solo gli apparecchi attivati.
Numero per pagina
• disattivati: vengono visualizzati solo gli apparecchi
disattivati.
Scegliere il numero di apparecchi che si desidera visualizzare per
ogni pagina.
2. Selezionare [Aggiorna].
☑ La panoramica degli apparecchi è stata filtrata.
Per cancellare le impostazioni dei filtri selezionare [Ripristina]
34
Portal-BIT084720
Spiegazione della panoramica apparecchi
A
B
A Impostazioni per filtrare la panoramica degli apparecchi
B Panoramica apparecchi
La panoramica degli apparecchi è strutturata nel modo seguente:
Apparecchio
Numero di serie
Il nome dell'apparecchio. Generalmente viene visualizzato il
numero di serie come nome dell'apparecchio. Per la modifica del
nome vedere capitolo 8.3 „Modifica del nome dell'apparecchio“
(37).
Il numero di serie dell'apparecchio.
La categoria dell'apparecchio.
• Inverter fotovoltaico
• Sunny WebBox
Apparecchio attivo
• Sensore
Indica se l'apparecchio è attivato nel Sunny Portal, vedere
capitolo 8.4 „Attivazione/disattivazione apparecchio“ (38).
Una freccia verde indica che l'apparecchio è attivato nel Sunny
Portal, cioè che viene utilizzato nel Sunny Portal.
Proprietà apparecchio
Parametri
Registro dell'impianto
Una croce rossa indica che l'apparecchio è disattivato nel Sunny
Portal, cioè che non viene utilizzato nel Sunny Portal.
Apre la scheda di registro "Proprietà apparecchio", vedere
capitolo 8.2 „Apertura e modifica delle proprietà apparecchio“
(36).
Apre la scheda di registro "Parametri".
Apre il registro dell'impianto e visualizza le voci relative
all'apparecchio selezionato. Per il registro dell'impianto vedere
capitolo 7.6 „Richiamo del registro dell'impianto“ (32).
Portal-BIT084720
35
8.2 Apertura e modifica delle proprietà apparecchio
2. Selezionare nella riga dell'apparecchio il simbolo "Proprietà apparecchio".
☑ Si apre la scheda di registro dell'apparecchio selezionato con le proprietà dell'apparecchio.
Spiegazione delle proprietà dell'apparecchio
Apparecchio attivo
Modello apparecchio
Indica se l'apparecchio è attivato nel Sunny Portal, vedere
capitolo 8.4 „Attivazione/disattivazione apparecchio“ (38). Gli
apparecchi attivati vengono utilizzati nel Sunny Portal, gli
apparecchi disattivati non vengono utilizzati. Una freccia verde
indica che l'apparecchio è attivato nel Sunny Portal Una croce
rossa indica che l'apparecchio è disattivato nel Sunny Portal.
Il modello dell'apparecchio (per es. WR42MS04@WEBBOX)
modelloapparecchio@apparecchioperlacomunicazione.
La categoria dell'apparecchio.
• Inverter fotovoltaico
• Sunny WebBox
Indirizzo MAC
• Sensore
Se selezionate l'indirizzo IP potete richiamare direttamente
l'interfaccia utente di Sunny WebBox. A tale scopo dovete aver
abilitato prima l'indirizzo IP di Sunny WebBox nel vostro router.
Consultare a tal proposito le istruzioni per l'uso del vostro router.
L'indirizzo MAC del Sunny WebBox.
(solo Sunny WebBox)
Numero di serie
Il numero di serie dell'apparecchio.
Indirizzo IP
(solo Sunny WebBox)
36
Portal-BIT084720
Costruttore
Nome
Descrizione
Fase (L1, L2, L3)
Il costruttore dell'apparecchio.
Il nome dell'apparecchio. Generalmente viene visualizzato il
numero di serie come nome dell'apparecchio. Per la modifica del
nome vedere capitolo 8.3 „Modifica del nome dell'apparecchio“
(37).
Qui c'è spazio per le annotazioni sull'apparecchio.
Le fasi a cui l'apparecchio è collegato. Una freccia verde indica
che l'apparecchio è collegato alla fase indicata. Una croce rossa
indica che l'apparecchio non è collegato alla fase o che la fase
non è ancora configurata.
Modifica delle proprietà dell'apparecchio
1. Per modificare le proprietà dell'apparecchio selezionare [Modifica].
2. Modifica delle proprietà dell'apparecchio
Apparecchio attivo
Nome
Descrizione
Fase (L1, L2, L3)
Stringa
Per disattivare l'apparecchio disattivare la casella "attivo".
Per attivare l'apparecchio attivare la casella "attivo".
Il nome dell'apparecchio. Per modificare il nome inserire un nuovo
nome nella casella "Nome".
Inserire annotazioni sull'apparecchio.
Attivare le fasi a cui è collegato l'apparecchio.
Impostare il collegamento stringa come descritto nel capitolo
8.7 „Impostazione collegamento stringa“ (39).
8.3 Modifica del nome dell'apparecchio
Generalmente viene visualizzato il numero di serie come nome dell'apparecchio.
☑ Si apre la pagina "Proprietà apparecchi".
2. Selezionare nella riga dell'apparecchio il simbolo [Proprietà apparecchio].
☑ Vengono visualizzate le proprietà dell'apparecchio.
4. Inserire il nuovo nome nella casella "Nome".
☑ Il nome dell'apparecchio è stato modificato.
Portal-BIT084720
37
8.4 Attivazione/disattivazione apparecchio
Avete la possibilità di disattivare apparecchi (per es. inverter, apparecchi di comunicazione) su Sunny
Portal. In seguito a ciò l'apparecchio e i suoi dati non vengono più visualizzati ed elaborati su Sunny
Portal. I dati dell'apparecchio non sono quindi più disponibili per il calcolo o la visualizzazione dei
canali.
☑ Si apre la pagina Proprietà apparecchio.
4. Attivazione dell'apparecchio: attivare la casella "attivo".
Disattivazione dell'apparecchio: disattivare la casella "attivo".
☑ A seconda dell'impostazione l'apparecchio è disattivato o attivato.
8.5 Cancellazione dell'apparecchio
Se desiderate cancellare un apparecchio verranno cancellati in modo definitivo tutti i dati
dell'apparecchio. Verificare prima se non sia sufficiente la sola disattivazione
dell'apparecchio.
4. Selezionare [Cancella].
☑ Apparirà una richiesta di conferma.
5. Per cancellare in modo definitivo l'apparecchio selezionare [Sì].
☑ L'apparecchio è stato cancellato.
38
Portal-BIT084720
8.6 Impostazione della fase di immissione
Potete impostare la fase con cui l'inverter alimenta la rete.
4. Nel campo "Fase:" attivare i campi relativi L1, L2 o L3.
☑ La fase è stata impostata.
8.7 Impostazione collegamento stringa
Potete impostare le singole stringhe di un inverter modulare.
4. Selezionare [Aggiungi stringa].
☑ Si apre il menu per l'impostazione di una nuova stringa.
5. Impostare la stringa.
Descrizione
Costruttore
Tipo di modulo
Potenza modulo
Superficie del modulo
Grado di rendimento
Numero di moduli
Inserire un nome per la stringa.
Selezionare o inserire il costruttore dei moduli.
Selezionare il tipo di modulo. Il costruttore deve essere impostato
prima. Il contenuto del menu cambia a seconda del costruttore
selezionato.
Questi dati vengono immessi automaticamente dopo aver
selezionato il tipo di modulo. Potete modificare i dati nei campi
tramite le frecce o i tasti freccia della tastiera.
Inserire il numero di moduli nella stringa.
Portal-BIT084720
39
Azimut
Qui potete inserire l'angolo di azimut dei moduli della stringa.
L'angolo di azimut indica lo scostamento in gradi dei moduli
rispetto all'esatto orientamento sud.
• Inseguimento solare
Angolo d'inclinazione
Se i moduli del proprio impianto si orientano
automaticamente con il sole, attivate questa casella.
Qui potete inserire l'angolo di inclinazione dei moduli della
stringa. L'angolo d'inclinazione indica lo scostamento in gradi dei
moduli rispetto all'orizzontale.
• Ottimizzato
Se il vostro impianto ha una posizione latitudinale ottimale,
attivare questa casella. In Germania la posizione ottimale è
di 30° all'orizzontale.
Inserire annotazioni sull'apparecchio.
Descrizione
☑ Si apre la pagina Proprietà apparecchio. La stringa impostata è stata aggiunta.
7. Per aggiungere un'ulteriore stringa selezionare [Aggiungere stringa].
-oPer creare una stringa con dati quasi identici risulta pratico copiare la stringa già creata tramite
il simbolo"copia" e poi modificare la copia della stringa.
☑ Il collegamento stringa è stato impostato.
40
Portal-BIT084720
Impostazioni Servizio
9 Impostazioni Servizio
9.1 Dati utente
Nella pagina Dati utente potete modificare l'indirizzo, cambiare la modalità utente e modificare la
password.
9.1.1 Modifica dell'indirizzo
1. Selezionare "Info utente/Logout > Dati utente".
3. Modificare indirizzo.
☑ I dati dell'indirizzo sono stati modificati.
9.1.2 Impostazione della modalità "Standard" o "Esperti"
Le modalità "Standard" ed "Esperti" sono descritte nel capitolo .10 „Funzioni ampliate nella modalità
"Esperti"“ (45). Potete impostare le modalità "Standard" o "Esperti" sul vostro sito Sunny Portal nel
modo seguente.
3. Nel campo "Modalità utente" attivare "Normale" o "Esperto".
☑ La modalità utente è stata impostata.
9.1.3 Modifica della password
Potete modificare la password che è stata inviata all'utente per e-mail da Sunny Portal durante la
registrazione.
3. Selezionare "Se si desidera cambiare la propria password fare clic qui".
☑ Si apre la pagina "Modifica password".
4. Inserire nella casella "Vecchia password" la password utilizzata fino a quel momento.
5. Inserire nella casella "Nuova password" la nuova password.
6. Nella casella "Nuova password (ripetizione):" inserire nuovamente la nuova password Con la
ripetizione della password viene verificato se le due password sono identiche o se ci sono stati
errori di digitazione.
☑ La nuova password è stata impostata.
Portal-BIT084720
41
9.2 Configurazione report
Potete farvi inviare dal vostro sito Sunny Portal dei report (rapporti) contenenti informazioni sui dati
dell'impianto. I report vengono inviati per e-mail.
Sono disponibili i tre tipi seguenti di report che potete può impostare tre report per ogni tipo.
Report
Report informativo giornaliero
da 1 a 3
Possono essere selezionati i seguenti canali.
• Rendimento giornaliero (kWh)
• Compenso odierno
• Potenza max. odierna (kW)
Report informativo mensile da 1
a3
• Abbattimento CO2 odierno (kg)
• Rendimento mensile (kWh)
• Compenso mensile
• Potenza max. mensile (kW)
• Abbattimento CO2 mensile (kg)
Per i tre report Eventi potete selezionare quattro tipi di messaggio
dal Sunny Portal, dall'impianto e dal Servizio Assistenza:
Report Eventi da 1 a 3
• Informazioni
• Avvertenze
• Anomalie
• Errori
9.2.1 Impostazione report informativo giornaliero/mensile
Con il report informativo giornaliero vengono inviati i dati giornalieri dei canali, con il report
informativo mensile vengono inviati i dati mensili dei canali. Potete impostare tre report informativi e
tre report informativi giornalieri contenenti diversi tipi di dati. Ogni report informativo giornaliero può
essere inviato ad una data determinata precedentemente impostata, i report informativi mensili
vengono inviati alla fine del mese.
1. Selezionare "Configurazione > Configurazione report".
2. Nella casella "Report" selezionare un report informativo giornaliero o mensile.
☑ Si apre la pagina del report.
☑ Si apre la pagina per impostare il report.
4. Impostare il report.
Attivazione report
42
Se il report è attivato, esso viene inviato all'indirizzo di e-mail impostato,
agli intervalli impostati. È anche possibile memorizzare le impostazioni per
il report e attivare il report successivamente.
Portal-BIT084720
Destinatario
Intervallo
Contenuto
Selezione canale
Invia report come
Inserire nella casella "Indirizzo/i e-mail" l'indirizzo/i e-mail a cui deve
essere inviata l'e-mail.
Nella casella "Invia report a partire da:" inserire l'ora a cui si desidera
ricevere l'e-mail.
Attivare le caselle dei canali che devono essere visualizzati nel report.
Testo: l'e-mail con i dati viene inviata in formato testo.
Nel campo "Inviare i dati in:" attivare le caselle che indicano il punto in cui
nell'e-mail devono essere visualizzati i dati.
– Oggetto dell'e-mail: i dati vengono visualizzati nell'oggetto dell'email.
– Contenuto dell'e-mail: i dati vengono visualizzati nell'e-mail.
HTML: l'e-mail con i dati viene inviata in formato HTML.
PDF: viene inviata un'e-mail in formato testo con i dati in allegato in formato
PDF.
Nella casella "Pagine del portale da inviare:" selezionare quale pagina di
Sunny Portal deve essere inviata con l'e-mail. Se desiderate generare una
pagina di report standard è necessario salvare le proprie impostazioni del
report e in seguito ricreare il report manualmente.
Ricreazione manuale del report
Data del report
Nella casella "Data del report" selezionare la data del report che deve
essere generato successivamente. Selezionare [Genera].
5. Per inviare un report di prova all'indirizzo e-mail impostato selezionare [Invia test di prova].
☑ Il report è stato impostato.
Portal-BIT084720
43
9.2.2 Impostazione del report Eventi
Potete impostare tre report Eventi contenenti eventi diversi e da inviare in momenti diversi. Potete per
ogni report scegliere quattro eventi del Sunny Portal e dell'impianto: informazione, avvertenze,
anomalie, errori.
1. Selezionare "Configurazione > Configurazione report".
2. Nella casella "Report" selezionare un report Eventi.
☑ Si apre la pagina per impostare il report.
4. Impostare il report.
Attivazione report
Destinatario
Intervallo
Se il report è attivato, esso viene inviato al destinatario impostato, agli
intervalli impostati. È anche possibile memorizzare le impostazioni per il
report e attivare il report successivamente.
Inserire nella casella "Indirizzo/i e-mail" l'indirizzo/i e-mail a cui deve
essere inviata l'e-mail.
Per ricevere il report ogni ora attivare la casella "ogni ora". Per ricevere il
report ogni giorno attivare la casella "giornaliero" e l'ora desiderata.
Contenuto
Invia report come
Numero max. di
messaggi in un report.
Nelle righe "Portale" e "Impianto" attivare le caselle relative agli eventi che
devono essere contenuti nel report.
Testo: l'e-mail con i dati viene inviata in formato testo.
HTML: l'e-mail con i dati viene inviata in formato HTML.
PDF: viene inviata un'e-mail in formato testo con i dati in allegato in formato
PDF.
Scegliere il numero di messaggi massimo che il report può contenere.
Se devono essere inviati anche report vuoti attivare "Invio di report vuoti se
non vi sono avvenimenti nuovi".
Ricreazione manuale del report
Data del report
Nella casella "Data del report" selezionare la data del report che deve
essere generato successivamente. Selezionare [Genera].
5. Per inviare un report di prova all'indirizzo e-mail impostato selezionare [Invia test di prova].
☑ Il report è stato impostato.
44
Portal-BIT084720
Funzioni ampliate nella modalità "Esperti"
10 Funzioni ampliate nella modalità "Esperti"
Su Sunny Portal sono disponibili le modalità "Standard" e "Esperti". La modalità "Esperti" prevede
ulteriori funzioni nel menu "Configurazione" che sono studiate appositamente per utenti d'impianto
con buone conoscenze. Nella modalità "Esperti" potete, per esempio, modificare le impostazioni dei
canali.
Come cambiare modalità viene spiegato nel capitolo 9.1.2 „Impostazione della modalità
"Standard" o "Esperti"“ (41).
Conseguenze di impostazioni errate nella modalità "Esperti"
Impostazioni errate nei menu supplementari nella modalità "Esperti" provocano canali
calcolati in modo errato e dati dell'impianto visualizzati in modo errato.
Nella modalità "Esperti", nel menu "Configurazione" sono a disposizione le seguenti funzioni
aggiuntive:
• Canali calcolati
• Configurazione canale
• Gestione utenti
10.1 Canali calcolati
Eseguire le modifiche solo se si ha esperienza in materia
I canali calcolati vengono impostati automaticamente al momento della registrazione del
vostro impianto solare su Sunny Portal. Modificate le impostazioni dei canali calcolati solo
se avete buone conoscenze in materia e volete effettuare calcoli separati.
Nel menu "Configurazione > Canali calcolati" potete impostare fino a sei canali virtuali, calcolati sulla
base dei dati di altri canali.
• Energia
• Compenso
• Abbattimento CO2
• Potenza
• Rendimento specifico dell'impianto
• Performance ratio
Per i canali "Compenso" e "Abbattimento CO2" potete modificare anche il fattore di calcolo dei
valori.
I canali vengono considerati "virtuali" perché vengono calcolati sulla base di dati di altri canali. I dati
possono essere stati ricavati da canali-apparecchio (per es. E-Total) o canali calcolati (per es.
Energia).
Portal-BIT084720
45
Esempio
Il canale "Energia" viene ricavato, per esempio, dai dati di tutti i canali E-Total degli inverter
dell'impianto. L'abbattimento CO2 può essere calcolato con l'ausilio dei dati del canale "Energia". A
tale scopo viene semplicemente moltiplicato il valore del canale con un fattore impostabile per
ottenere il valore per l'abbattimento CO2.
Esempio:
E-Total dell'apparecchio 1 + E-Total dell'apparecchio 2 = Energia
Energia x Fattore = Abbattimento CO2
Consiglio per la configurazione di canali virtuali
Configurate i canali virtuali sulla base di energia.
10.1.1 Panoramica dei canali calcolati
Sono disponibili i seguenti canali virtuali.
Energia
Compenso
Abbattimento CO2
Il canale calcolato "Energia" è il totale del canale "E-Total" di vari inverter.
L'unità del canale "Energia" è sempre kWh e non può essere modificata.
Il canale calcolato "Compenso" è il canale calcolato "Energia" moltiplicato
per l'importo che vi viene versato per kWh di energia solare.
Il canale calcolato "Abbattimento CO2" è il canale calcolato "Energia"
moltiplicato per il valore tipico del vostro Paese. Questo valore varia a
seconda della regione. Potete immettere direttamente il fattore per il
calcolo dell'abbattimento CO2.
Nota riguardo all'utilizzo dei canali "Energia", "Compenso" o "Abbattimento
CO2"
Se utilizzate il canale calcolato "Energia" per il calcolo del canale "Abbattimento CO2"
non è possibile aggiungere al canale calcolato "Abbattimento CO2" o "Compenso" canaliapparecchio che inviano già dati al canale calcolato "Energia".
Potenza
Rendimento specifico
dell'impianto
(kWh/kWp)
46
Il canale calcolato "Potenza" è la somma del canale "Pac" di vari inverter.
L'unità del canale "Potenza" è sempre kWh e non può essere modificata.
Il rendimento specifico dell'impianto viene calcolato sulla base del
rendimento assoluto (kWh) diviso per la potenza di picco dell'impianto
(kWp). Sulla base del rendimento specifico dell'impianto potete
confrontare impianti FV di diverse dimensioni.
Portal-BIT084720
Performance ratio
La performance ratio indica il rapporto tra il rendimento energetico reale
e il rendimento energetico possibile in percentuale. Mediante il canale
calcolato "Performance ratio" potete utilizzare i canali di sensori di
irradiazione e di sensori di temperatura e quindi ricercare la performance
ratio del vostro impianto. Potete inoltre impostare un fattore di correzione
se volete utilizzare i dati sensore basati su un altro orientamento o su
un'altra inclinazione.
Modifica manuale
Il canale "Performance ratio" viene impostato automaticamente quando
viene aggiunto il primo Sunny SensorBox all'impianto del Sunny Portal.
Potete impostare il canale manualmente solo se viene aggiunto un altro
Sunny SensorBox all'impianto, se un apparecchio per la comunicazione
fornisce dati di un sensore di irraggiamento e temperatura al Sunny Portal,
se la lista dei canali è stata modificata o se viene sostituito un Sunny
SensorBox.
10.1.2 Impostazione del canale "Energia"
Per ulteriori informazioni su questo canale consultare il capitolo 10.1.1 „Panoramica dei canali
calcolati“ (46).
1. Selezionare "Configurazione > Canali calcolati".
☑ Si apre la pagina "Canali calcolati".
2. Nell casella "Selezione canale" selezionare il canale "Energia".
☑ Si apre la pagina per impostare il canale.
4. Nel campo "Assegna apparecchio" selezionare nella riga dell'apparecchio desiderato il
simbolo "Seleziona".
☑ L'apparecchio selezionato viene visualizzato in grassetto. Viene visualizzato il campo
"Attribuisci canale".
Attribuisci canale
Se non fosse possibile visualizzare il campo "Attribuisci canale" per un apparecchio, ciò
significa che è già stato assegnato al canale calcolato o che non dispone di un canale
adatto per la consegna dei dati.
5. Nel campo "Attribuisci canale" selezionare nella riga del canale desiderato il simbolo
"Aggiungi".
☑ L'apparecchio è stato aggiunto nella lista nel campo "Apparecchi/Canali attribuiti".
6. In tal modo è possibile attribuire, se richiesto, altri canali o canali-apparecchio.
☑ Il canale è stato impostato.
Portal-BIT084720
47
10.1.3 Impostazione del canale "Compenso"
calcolati“ (46).
2. Nell casella "Selezione canale" selezionare il canale "Compenso".
4. Se necessario, nelle caselle "Unità canale" e "Fattore" modificare la valuta e il fattore di calcolo
del compenso.
Attribuisci canale
"Aggiungi".
10.1.4 Impostazione del canale "Abbattimento CO2"
calcolati“ (46).
2. Nella casella "Selezione canale" selezionare il canale "Abbattimento CO2".
4. Se necessario modificare il fattore di calcolo dell'abbattimento di CO2 nella casella "Fattore".
48
Portal-BIT084720
Attribuisci canale
"Aggiungi".
10.1.5 Impostazione del canale "Potenza"
calcolati“ (46).
2. Nella casella "Selezione canale" selezionare il canale "Potenza".
Attribuisci canale
"Aggiungi".
Portal-BIT084720
49
10.1.6 Impostazione del rendimento specifico dell'impianto
Il Sunny Portal imposta automaticamente il rendimento specifico dell'impianto. Normalmente non è
necessario effettuare modifiche. Per ulteriori informazioni su questo canale consultare il capitolo
10.1.1 „Panoramica dei canali calcolati“ (46).
2. Nella casella "Selezione canale" selezionare il canale "Rendimento specifico".
Attribuisci canale
"Aggiungi".
50
Portal-BIT084720
10.1.7 Impostazione del canale "Performance ratio"
Il canale "Performance ratio" viene impostato automaticamente quando viene aggiunto il primo Sunny
SensorBox all'impianto del Sunny Portal. Normalmente non è necessario effettuare modifiche. Per
ulteriori informazioni su questo canale consultate il capitolo 10.1.1 „Panoramica dei canali
calcolati“ (46).
2. Nella casella "Selezione canale" selezionare il canale "Performance ratio".
Attribuisci canale
"Aggiungi".
Selezione del sensore irraggiamento / sensore temperatura
7. Nella relativa casella "Apparecchio" selezionare il sensore.
8. Nella relativa casella "Canale" selezionare un canale.
Fattore di correzione
9. Se necessario, inserire il fattore di correzione nella casella "Fattore di correzione".
Portal-BIT084720
51
10.2 Configurazione canale
Sunny Portal effettua automaticamente tutte le impostazioni necessarie super la configurazione del
canale, non appena viene immesso un diagramma o una tabella.
Nel menu "Configurazione > Configurazione canale" potete impostare anche direttamente gli
intervalli di elaborazione dei canali. Tutti i dati necessari vengono elaborati automaticamente da
Sunny Portal. Sunny Portal calcola i canali secondo gli intervalli impostati e mette a disposizione i dati
per es. per la creazione di diagrammi e tabelle.
Non eliminare intervalli di elaborazione canale in uso
Eliminare gli intervalli di elaborazione canale impostati solo quando si è certi che questo
intervallo canale non viene utilizzato, per esempio, per un diagramma esistente o per una
tabella sulla propria pagina.
Potete impostare singolarmente gli intervalli di elaborazione per tutti i canali oppure per un gruppo
di canali. Potete inoltre trasferire queste impostazioni su tutti gli apparecchi dello stesso tipo.
Per gli impianti sono disponibili i seguenti canali virtuali.
• Abbattimento CO2
• Energia
• Performance ratio
• Potenza
• Compenso
• Rendimento specifico dell'impianto
Gli apparecchi hanno canali addizionali che dipendono dal tipo di apparecchio.
Consiglio: non scegliere intervalli inferiori ad "ore".
Più è elevato il numero di valori memorizzati in Sunny Portal tanto sarà elevato il tempo
necessario per il calcolo delle curve durante la visualizzazione dell'impianto. Consigliamo
quindi di non scegliere intervalli inferiori ad "ore".
52
Portal-BIT084720
10.2.1 Modifica della configurazione canale
1. Selezionare "Configurazione > Configurazione canale".
2. Nella casella "Impianto/Apparecchi" selezionare un impianto o un apparecchio.
☑ Si apre la pagina per la modifica della configurazione dei canali.
4. Nel campo "Intervalli di elaborazione canale" attivare i canali da modificare tramite la colonna
"Sel.".
5. Attivare le caselle nella riga "Applica intervalli", là dove devono essere applicati degli intervalli.
Attivare la casella "Memorizza per tutti gli apparecchi di questo tipo". Sunny Portal trasferisce
automaticamente le impostazioni selezionate a tutti gli apparecchi dello stesso tipo
appartenenti all'impianto selezionato.
6. Selezionare [Applica intervallo] per trasferire i nuovi intervalli a tutti i canali selezionati. La lista
"Intervalli di elaborazione canale" viene attualizzata.
Il menu di selezione posto sotto la tabella "Intervalli di elaborazione canale" vi sarà d'aiuto per la
selezione delle caselle nella colonna "Sel.".
• seleziona tutto: tutte le caselle vengono attivate.
• non seleziona nulla: tutte le caselle vengono disattivate.
• Inverti selezione: disattiva le caselle attivate e attiva le caselle disattivate.
Portal-BIT084720
53
10.3 Gestione utenti
Potete immettere altri utenti nel vostro sito Sunny Portal affinché abbiano accesso al vostro sito. Nel
menu "Configurazione > Gestione utenti" potete immettere, modificare o cancellare nuovi utenti.
Se immettete un nuovo utente, gli verrà inviata una e-mail con l'informazione che con questo indirizzo
e-mail egli ha accesso al vostro sito Sunny Portal. Se il nuovo utente non è ancora registrato su Sunny
Portal, gli verrà inviata anche la password generata automaticamente.
Potete attribuire dei ruoli agli utenti nel vostro sito Sunny Portal; la differenza tra i ruoli è costituita dai
diritti sul sito assegnati all'utente quali, ad esempio, la creazione di una nuova pagina.
Sono possibili i seguenti ruoli.
• Ospite
• Utente standard
• Installatore
• Amministratore impianto
54
Portal-BIT084720
10.3.1 Panoramica ruoli e diritti
Diritti
Login
Visualizzazione pagine
Visualizzazione e modifica dati
utente
Modifica della password
Visualizzazione delle proprietà
impianto
Visualizzazione proprietà
apparecchi
Visualizzazione configurazione
report
Visualizzazione, modifica e
cancellazione delle pagine
Visualizzazione e modifica delle
proprietà impianto
Visualizzazione e modifica
proprietà apparecchi
configurazione report
canali calcolati
Visualizzazione registro
impianto e conferma delle voci
Importazione dati
Visualizzazione gestione utenti
Immissione e cancellazione
utenti, attribuzione ruoli
Ruolo
Ospite
Standard
Installatore
✓
✓
✓
✓
✓
✓
✓
✓
✓
Amministrato
re
✓
✓
✓
-
✓
✓
✓
✓
✓
✓
-
✓
✓
✓
-
✓
✓
✓
-
-
✓
✓
-
-
✓
✓
-
-
✓
✓
-
-
✓
✓
-
-
✓
✓
-
-
✓
✓
-
-
✓
-
✓
✓
✓
Portal-BIT084720
55
10.3.2 Creazione di nuovi utenti
1. Selezionare "Configurazione > Gestione utenti".
☑ Si apre la pagina per la gestione degli utenti.
2. Selezionare [Nuovo utente].
3. Nella casella "Indirizzo e-mail" inserire l'indirizzo e-mail del nuovo utente.
4. Nel campo "Ruoli" attivare il ruolo desiderato. Il ruolo "Utente standard" è sempre attivato di
default.
☑ Il nuovo utente è adesso inserito e riceverà un'e-mail con le informazioni di login.
10.3.3 Modifica dei diritti di un utente
Potete attribuire ruoli agli altri utenti del proprio sito Sunny Portal. I ruoli si distinguono per i diritti
assegnati all'utente sul proprio sito (vedere capitolo 10.3.1 „Panoramica ruoli e diritti“ (55)).
2. Selezionare nella riga dell'utente il simbolo della mano.
3. Nel campo "Ruoli" attivare il ruolo desiderato.
☑ I diritti sono stati modificati.
10.3.4 Cancellazione utenti
2. Selezionare nella riga dell'utente il simbolo del cestino.
☑ Si apre una richiesta di conferma.
3. Per cancellare l'utente rispondere alla richiesta di conferma con [Sì].
☑ L'utente è stato cancellato.
56
Portal-BIT084720
Contatto
11 Contatto
In caso di problemi tecnici con i prodotti SMA si prega di rivolgersi al Servizio assistenza tecnica.
SMA Italia S.r.l.
Via L. Valla,16
20141 Milano, Italy
Tel. +39 02 84742239
Fax +39 02 84742238
[email protected]
www.SMA-Italia.com
Portal-BIT084720
57
Disposizioni legali
Le informazioni contenute in questa documentazione sono proprietà della SMA Solar Technology AG. Per la pubblicazione,
integrale o parziale, è necessario il consenso scritto della SMA Solar Technology AG. La riproduzione per scopi interni
all'azienda, destinata alla valutazione del prodotto o al suo utilizzo corretto, è consentita e non è soggetta ad approvazione.
Esonero di responsabilità
Come principio valgono le Condizioni Generali di Fornitura della SMA Solar Technology AG.
Il contenuto della presente documentazione viene verificato di continuo e se necessario adattato. Non possono tuttavia essere
escluse divergenze. Non può essere data alcuna garanzia di completezza. La versione aggiornata è richiamabile in Internet sul
sito www.SMA.de oppure può essere ordinata attraverso i normali canali di distribuzione.
Sono escluse rivendicazioni di garanzia e di responsabilità in caso di danni di ogni genere qualora gli stessi siano riconducibili
ad una o ad alcune delle seguenti cause:
• danni dovuti al trasporto,
• utilizzo improprio del prodotto oppure non conforme alla sua destinazione,
• impiego del prodotto in un ambiente non previsto,
• impiego del prodotto senza tener conto delle norme di sicurezza legali rilevanti nel luogo d'impiego,
• mancata osservanza delle indicazioni di avvertimento e di sicurezza riportate in tutte le documentazioni essenziali per il
prodotto,
• impiego del prodotto in condizioni di sicurezza e di protezione errate,
• modifica o riparazione arbitraria del prodotto e del software fornito,
• funzionamento errato del prodotto dovuto all'azione di apparecchi collegati o adiacenti al di fuori dei valori limite ammessi
per legge,
• catastrofi e forza maggiore.
L'utilizzo del software in dotazione prodotto dalla SMA Solar Technology AG è sottoposto inoltre alle seguenti condizioni:
• La SMA Solar Technology AG non si assume alcuna responsabilità per danni diretti o indiretti determinati dall'impiego del
software prodotto dalla SMA Solar Technology AG, ciò si applica anche alla prestazione o non-prestazione di attività di
assistenza.
• Il software fornito che non sia stato prodotto dalla SMA Solar Technology AG è soggetto ai relativi accordi di licenza e di
responsabilità del produttore.
Garanzia di fabbrica SMA
Le attuali condizioni di garanzia sono allegate al vostro apparecchio. In caso di necessità, è possibile scaricarle dal sito Internet
www.SMA.de o ottenerle in formato cartaceo attraverso i normali canali di distribuzione.
Marchio
Tutti i marchi sono validi anche se gli stessi non sono contrassegnati separatamente. L'assenza di contrassegno non significa che
un prodotto o un marchio non siano registrati.
Sonnenallee 1
34266 Niestetal
Germania
Tel. +49 561 9522-0
Fax +49 561 9522-100
www.SMA.de
E-Mail: [email protected]
© 2004-2008 SMA Solar Technology AG. Tutti i diritti riservati.
Portal-BIT084720
58
SMA Italia S.r.L.
www.SMA-Italia.com
Via L. Valla, 16
20141 Milano, Italy
Tel. +39 02 84742239
Fax +39 02 84742238

SUNNY PORTAL

Transcript

Documenti analoghi

Cose da sapere sul firestore Fs-100 Non registra il 720pn, quindi no

screenshots didup

CONFIGURAZIONE GPRS/INTERNET – COOPVOCE Marca: NOKIA

nokia 306 asha

non chiamatelo bionator

SONY ERICSSON P990i

Come installare la distribuzione LINUX RED HAT 7

Guida all`installazione del server Apache Tomcat

Tutorial freemind immagini

LG L600V - Total Erg
