Sistemi solari
Sistema integrato ad incasso
Sistemi Solari

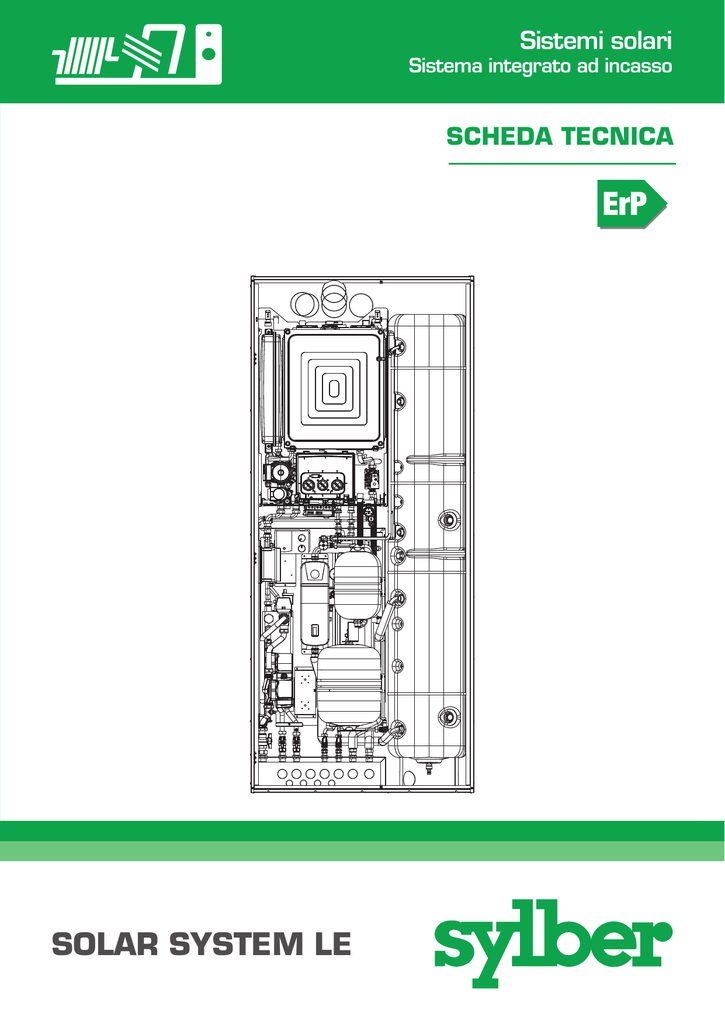

SOLAR SYSTEM LE
SCHEDA TECNICA
Sommario
Guida al capitolato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Descrizione dei componenti e principi di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installazione dell’apparecchio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Installazione condotti di aspirazione aria e scarico fumi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Accessori. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
A completamento delle caratteristiche tecniche del sistema, è indispensabile integrare il presente
documento con le schede tecniche specifiche dei componenti (caldaia e collettori solari).
3
CAPITOLO 1
Guida al capitolato
1.1
Solar System LE
sistema integrato ad incasso per la produzione di acqua calda sanitaria e riscaldamento
Descrizione
• Armadio ad incasso profondo 350 mm, con porta
incernierata per una migliore accessibilità.
• Bollitore 150 litri INOX, con anodi al magnesio,
valvola di sicurezza e flangia per ispezione di
serie.
• Gruppo idraulico, vaso espansione, centralina
gestione solare.
• Sistema abbinabile a caldaia a condensazione di
diversa potenza.
• Sistema compatibile con un’ampia offerta di collettori solari.
• Possibilità di collegamento a moduli per la
gestione di impianti misti.
• Sistema fornito in kit costituito da:
- Incasso “Solar System LE”: box da incasso da
esterno progettato per accogliere il sistema
completo ad esclusione del collettore solare.
- Modulo “Solar System LE”: da scegliere in funzione del tipo di impianto di riscaldamento
(vedi paragrafo “Moduli per caldaie combinate”).
- Bollitore MV “Solar System LE”: inox, monoserpentino, 150 litri.
- Rampe “Solar System LE” S: tubi di collegamento tra modulo e caldaia S, rubinetto gas.
- Raccorderia “Solar System LE”: raccordi e rubinetti di collegamento alla dima dell’armadio
ad incasso.
Caldaie applicabili
Vedi listino prezzi in corso.
Collettori solari abbinabili al sistema
Solar System LE
Vedi listino prezzi in corso
4
CAPITOLO 2
Descrizione dei componenti e
principi di funzionamento
2.1
Componenti principali
Armadio incasso completo
di dima e porte
Bollitore 150 litri in acciaio INOX
mono serpentina con anodi al
magnesio, valvola sicurezza e
flangia ispezione di serie
Rampe e rubinetto gas
di collegamento dal modulo
alla caldaia
Modulo con gruppo idraulico
di ritorno solare, vaso di
espansione solare da 18 litri,
vaso espansione sanitario da 8 litri,
centralina solare e valvola
miscelatrice bistadio
Raccordi e rubinetti
di collegamento alla dima
dell’armadio incasso
5
2.2
Dimensioni di ingombro e quote attacchi idraulici
dell’armadio ad incasso
356
135
115
110
0
177
137
80
Ø9
115
110
20
Ø9
0
596
356
806
135
115
137
95
00
10
0
125
91
62
Ø1
Ø
125
119.3
94
65
0
Ø10
0
Ø1
Ø115
00
950
05
Ø1
0
Ø
Ø1
Ø1
10
5
Ø11
136
115
95
Ø
91
62
Ø9
0
0
Ø9
RM Ritorno riscaldamento
miscelata
G Entrata gas
U Uscita sanitario
E Entrata sanitario
MS Mandata solare
RS Ritorno solare
0
Ø1
12
Ø
MDMandata
riscaldamento
diretta
RDRitorno
riscaldamento
diretta
MMMandata
riscaldamento
miscelata
806
1151
2202
Ø8
60 60 60 60 60 70
60 60 60 60 54
40
0
Ø4
Ø
28
351
164.5
Ø
60 60 60
60 60 60
84
Disposizione
attacchi in dima
vista dall’interno
dell’armadio
40
51 84.5 60 60 60 60 60 70
RETRO
Impianto
¾"
¾"
¾"
½"
½"
¾"
¾"
MD
RD
U
E
MS
RS
84.5
60
1" RM
2ª zona
1" RM
1ª zona
1" MM
2ª zona
1" MM
60
Acqua sanitaria
60
60
60
60
60
60
1ª zona
4
Ø7
Ø
Gas
G
6
183
260.5
60 60 60 60 53
950
FRONTE
60
Solare
70
255.5
Installazione e
posizionamento box ad
incasso
Incassare in parete il box
lasciando 15-20 cm di spazio nella parte inferiore per
i collegamenti idraulici.
Prevedere nella parte inferiore destra un sostegno in
corrispondenza del punto
di appoggio del bollitore.
Lasciare
15-20 cm
28
80
40
131
131
80
Ø
40
135.5
2.3
Principio di funzionamento
Circuito solare
Circuito acqua calda
Quando la centralina rileva le condizioni necessarie
al corretto funzionamento del circuito (temperatura del collettore, temperatura del bollitore, ΔT
tra le temperature lette), aziona il circolatore.
Il fluido termoconduttore, passando attraverso il
campo collettori, si riscalda cedendo calore tramite
il serpentino del bollitore all’acqua sanitaria.
L’eventuale riscaldamento integrativo viene effettuato tramite la caldaia istantanea posta a valle
del bollitore.
Caso A: acqua del bollitore con temperatura inferiore a 45 °C.
Il sensore termostatico della valvola fa deviare l’acqua in caldaia che porterà la temperatura al valore
impostato. Il flusso dell’acqua passerà attraverso la
valvola miscelatrice, la quale correggerà eventualmente la temperatura al valore desiderato.
Caso B: acqua del bollitore con temperatura superiore a 45 °C.
Il sensore termostatico della valvola fa transitare
l’acqua direttamente alla valvola con funzione di
miscelazione, la quale porterà la temperatura al
valore desiderato, ottimizzando il comfort.
La caldaia non interviene.
NOTA - 45 °C è l’impostazione della valvola deviatrice termostatica.
Schema di funzionamento: sistema solare a circolazione forzata,
abbinato a caldaia murale combinata a condensazione.
7
CAPITOLO 3
Dati tecnici
3.1
Dati tecnici bollitore
Descrizione
Unità
MV 150 L
Entrata acqua fredda
Uscita acqua calda
Entrata serpentino
Uscita serpentino
Altezza bollitore
Diametro bollitore
Peso bollitore
Contenuto netto acqua bollitore
Contenuto acqua serpentino
Potenza massima assorbita (Tcaldaia = 90 °C)
Produzione acqua calda sanitaria ∆T = 30 K (Tingresso = 10 °C)
Prelievo in 10 minuti ∆T = 30 K (Taccumulo 60 °C / Tingresso = 10 °C)
Dispersione termica
Portata nel serpentino
Superficie di scambio
Pressione massima di esercizio
Ø
Ø
Ø
Ø
mm
mm
kg
litri
litri
kW
l/h
l
W/K
m3/h
m2
bar
M 1/2"
M 1/2"
M 3/4"
M 3/4"
2037
350
29,1
137
3,1
26
786
200
2,8
1,76
0,5
9
3.2
Dati tecnici caldaia
Consultare la scheda tecnica del modello prescelto.
3.3
Dati tecnici collettori solari
Consultare la scheda tecnica Sistemi Solari.
8
CAPITOLO 4
Installazione dell’apparecchio
4.1
Moduli per caldaie combinate
Modulo idraulico combinata in diretta
• Gestione impianto in diretta dalla caldaia.
• Modulo con gruppo idraulico di ritorno solare, vaso espansione solare da 18
litri, vaso espansione sanitario da 8 litri, centralina solare e valvola miscelatrice bistadio.
Modulo idraulico combinata multizona 1AT + 1BT
• Sistema in grado di dialogare con le caldaie Beretta Meteo Green he, Mynute
Rain Green e Ciao Green impostandone la temperatura di mandata in base
al set-point calcolato sulle singole zone.
• Gestione impianto con una zona in alta e una zona in bassa temperatura
motorizzata.
• Modulo con gruppo idraulico di ritorno solare, vaso espansione solare da 18
litri, vaso espansione sanitario da 8 litri, centralina solare e valvola miscelatrice bistadio.
• Provvisto di valvola miscelatrice motorizzata e termostato limite per impianti
a basse temperature.
• Impostazione curve climatiche indipendenti con scheda di gestione elettronica inclusa.
• Circolatori di zona low-energy automodulanti (EEI < 0,23).
Modulo idraulico combinata multizona 1AT + 2BT
• Sistema in grado di dialogare con le caldaie Beretta Meteo Green he, Mynute
Rain Green e Ciao Green impostandone la temperatura di mandata in base
al set-point calcolato sulle singole zone.
• Gestione impianto con una zona in alta e due zone in bassa temperatura
motorizzate.
• Modulo con gruppo idraulico di ritorno solare, vaso espansione solare da 18
litri, vaso espansione sanitario da 8 litri, centralina solare e valvola miscelatrice bistadio.
• Provvisto di valvole miscelatrici motorizzate e termostato limite per impianti
a basse temperature.
• Impostazione curve climatiche indipendenti con scheda di gestione elettronica inclusa.
• Circolatori di zona low-energy automodulanti (EEI < 0,23).
9
4.2
Curve circolatori di zona
Solar Box è equipaggiato di circolatori ad alta efficienza e controllo elettronico le cui prestazioni, da utilizzare per il dimensionamento degli impianti, sono riportate nei grafici.
6
5
CP3
4
3
PP
3
CP2
PP2
2
PP1
CP1
1
0
CC
1
0,5
0
1
1,5
2
2,5
CC CC3
2
3
CC
4
3,5
4
CC4
50
3
1
7
Potenza assorbita dal circolatore
60
CP
PP
Prevalenza circolatore (m)
Potenza assorbita circolatore (W)
Prevalenza utile del circolatore
8
40
30
P
CC1
1
2
20
CC3
CC2
3
PP
P2
CP
CP
10
0
0
0,5
1
1,5
Portata (m /h)
2
2,5
3
3,5
4
Portata (m3/h)
3
Prevalenza residua disponibile all’impianto
Prevalenza circolatore (m)
8
7 CC4
6
CC3
3
PP
5 CC2
4
3
CP3
CC1
CP2
PP2
2
PP1
CP1
1
0
0
0,5
1
1,5
2
2,5
3
Portata (m3/h)
Prevalenza residua disponibile all’impianto
Prevalenza residua disponibile all’impianto
8
Prevalenza circolatore (m)
Prevalenza circolatore (m)
8
7
6
5
CP3
4
3
PP
3
CP2
PP2
2
PP1
CP1
C CC3
CC C2
1
1
0
0
0,5
1
1,5
2
2,5
3
CC
3,5
4
4
CC4
7
6 CC3
CC2
5
4
3
PP
3
PP2
2
CP3
CC
CP2
PP1
0
0
0,5
Portata (m /h)
CP2 Curva di prevalenza costante MEDIA
10
CP1
1
1
1,5
2
Portata (m3/h)
3
PP2 Curva di prevalenza proporzionale MEDIA
1
CC1 Curva 1 = 4 metri
CC2 Curva 2 = 5 metri
CC3 Curva 3 = 6 metri
2,5
3
3,5
4.3
Circolatore solare
Di seguito sono descritte le principale caratteristiche e le modalità per impostarne il funzionamento
voluto.
Interfaccia utente
L’interfaccia utente è costituita da un tasto (A), un
LED bicolore rosso/verde (B) e quattro LED gialli
(C) posti in linea.
B
C
LED 1
LED 2
LED 3
LED 4
LED 5
A
L’interfaccia utente permette di visualizzare le prestazioni in funzionamento (stato funzionamento e
stato allarme) e impostare le modalità di funzionamento del circolatore.
Le prestazioni, indicate dai LED (B) e (C) sono sempre visibili durante il normale funzionamento del
circolatore mentre le impostazioni si effettuano
con la pressione del tasto (A).
Indicazione dello stato di funzionamento
Quando il circolatore è in funzione, il LED (B) è verde. I quattro LED gialli (C) indicano il consumo di energia elettrica (P1) come evidenziato nella tabella seguente.
Stato LED
LED verde acceso + 1
LED giallo acceso
LED verde acceso + 2 LED gialli accesi
LED verde acceso + 3 LED gialli accesi
LED verde acceso + 4 LED gialli accesi
Stato CIRCOLATORE
Consumo in % di P1 MAX (*)
Funzionamento al minimo
0÷25
Funzionamento al minimo-medio
Funzionamento al medio-massimo
Funzionamento al massimo
25÷50
50÷75
100
(*) Per la potenza (P1) massima assorbita riferirsi ai seguenti valori: 39 W circolatore caldaia - 52 W circolatore zona diretta.
Indicazione dello stato di allarme
Se il circolatore ha rilevato uno o più allarmi il LED bicolore (B) è rosso. I quattro LED gialli (C) indicano
la tipologia di allarme come evidenziato nella tabella seguente.
Stato LED
LED rosso acceso +
LED 5 giallo acceso
LED rosso acceso +
LED 4 giallo acceso
LED rosso acceso +
LED 3 giallo acceso
Descrizione ALLARME
Stato CIRCOLATORE
Tentativo di avvio
L’albero motore è bloccato
ogni 1,5 secondi
Solo avviso. Il circolatore
Bassa tensione in ingresso
continua a funzionare
Anomalia di alimentazione
elettrica oppure
Il circolatore è fermo
circolatore guasto
Eventuale RIMEDIO
Attendere o sbloccare
l’albero motore
Verificare la tensione
in ingresso
Verificare alimentazione
elettrica oppure
sostituire il circolatore
In presenza di più allarmi il circolatore visualizzerà solo l’allarme con priorità più alta.
Visualizzazione delle impostazioni attive
Con circolatore alimentato, premendo brevemente il tasto (A) è possibile visualizzare la confi
gurazione attiva del circolatore. I LED indicano le
impostazioni attive.
In questa fase non può essere fatta nessuna variazione della confi gurazione del circolatore. Trascorsi
due secondi dalla pressione del tasto (A), l’interfaccia utente ritorna alla normale visualizzazione
dello stato di funzionamento.
11
Funzione di blocco tasti
La funzione di blocco tasti ha lo scopo di evitare una modifi ca accidentale delle impostazioni
oppure l’uso improprio del circolatore. Quando
la funzione di blocco è attivata, la pressione prolungata del tasto (A) è inibita. Questo impedisce
all’utente di entrare nella sezione di impostazione
delle modalità di funzionamento del circolatore.
L’abilitazione/disabilitazione della funzione di
blocco tasti avviene premendo per più di 10 secondi
il tasto (A). Durante questo passaggio tutti i LED (C)
lampeggeranno per 1 secondo.
> 10 s
Variazione della modalità di
funzionamento
In condizioni di normale funzionamento il circolatore funziona con l’impostazione di fabbrica o
l’ultima impostazione effettuata.
Per variarne la configurazione:
• Assicurarsi che la funzione blocco tasti sia disattivata.
• Premere il tasto (A) per più 2 secondi sino a che
i led iniziano a lampeggiare. Premendo brevemente il tasto (A), nell’arco di un periodo non
superiore ai 10 secondi, l’interfaccia utente
passerà alla visualizzazione delle impostazioni
successive. Le varie impostazioni disponibili appariranno in una sequenza ciclica.
Curve prevalenza circolatore solare
12
Regolatore di flusso tutto aperto
• Non premendo il tasto (A) l’ultima impostazione
scelta verrà memorizzata.
visualizzazione
stato di
funzionamento
impostazione
>2s
x
2s
visualizzazione
impostazione
10 s
• Premendo il tasto (A) sarà possibile passare nuovamente alla “visualizzazione delle impostazioni
attive” e verificare che i LED (B) e (C) indichino,
per 2 secondi, l’ultima impostazione effettuata
• Non premendo il tasto (A) per più di 2 secondi
l’interfaccia utente passerà alla “visualizzazione
dello stato di funzionamento”.
Le impostazioni disponibili sono di seguito riportate unitamente
alla relativa rappresentazione del LED (B) e (C).
LED 1
verde
1
impostazione
7,5 m di fabbrica
2
6,5 m
3
5,5 m
4
4,5 m
LED 2
giallo
LED 3
giallo
LED 4
giallo
LED 5
giallo
4.4
Soluzioni installative
Sistema solare riscaldamento in diretta
ACQUA SANITARIA
BOLLITORE MV
SOLARE
VALVOLA TERMOSTATICA
MECCANICA
CALDAIA S
CENTRALINA SOLARE
RITORNO
RETE IDRICA
MANDATA
IMPIANTO
Sistema solare riscaldamento con 1 zona in alta temperatura + 1 zona in bassa
temperatura
ACQUA SANITARIA
BOLLITORE MV
SOLARE
VALVOLA TERMOSTATICA
MECCANICA
CALDAIA S
CENTRALINA SOLARE
RETE IDRICA
M
Sistema solare riscaldamento con 1 zona in alta temperatura + 2 zone in bassa
temperatura
ACQUA SANITARIA
BOLLITORE MV
SOLARE
VALVOLA TERMOSTATICA
MECCANICA
CALDAIA S
CENTRALINA SOLARE
RETE IDRICA
Schemi di principio puramente indicativi
M
M
13
CAPITOLO 5
Installazione condotti di aspirazione
aria e scarico fumi
Il cassone è predisposto per uscite a destra, sinistra, superiore, posteriore.
I condotti di aspirazione e scarico andranno realizzati utilizzando accessori di fumisteria specifici per caldaie a condensazione.
Configurazioni previste: sdoppiato Ø 80 mm o coassiale Ø 60/100 mm.
Assicurarsi che le pretranciature per gli scarichi fumi siano state rimosse correttamente in funzione della
tipologia di scarico che si intende fare.
Si consiglia di contattare il costruttore del camino/canna fumaria per verificare la compatibilità con caldaia condensazione.
Uscita fumi a sinistra
Uscita fumi a destra
Uscita fumi posteriore
Uscita fumi superiore
Configurazione B23 Ø 80 mm
Per conoscere le lunghezze massime dei condotti fumi, consultare la scheda tecnica della caldaia prescelta.
Configurazione coassiale Ø 60/100 mm
Per conoscere le lunghezze massime dei condotti fumi, consultare la scheda tecnica della caldaia prescelta.
14
CAPITOLO 6
Accessori
6.1
Accessori sistema scarico fumi coassiali Ø 60/100 mm
Per tutte le configurazioni fumisteria fare riferimento all’ultima versione della norma UNI-CIG 7129, al
D.P.R. 412/93 e al D.P.R. 551/99 e successive modifiche.
Accessori disponibili (misure espresse in mm)
Collettore scarico orizzontale
Curva 90°
Collettore scarico verticale
Prolunga
Curva 45°
Curva 90° ispezionabile
Tronchetto ispezione
Esempi di installazione
15
6.2
Accessori sistema scarico fumi sdoppiato Ø 80 mm
Per tutte le configurazioni fumisteria fare riferimento all’ultima versione della norma UNI-CIG 7129, al
D.P.R. 412/93 e al D.P.R. 551/99 e successive modifiche.
Accessori disponibili (misure espresse in mm)
Collettore scarico fumi
Curva 90°
Prolunga ispezionabile
Curva 45°
Prolunga
Curva 90° ispezionabile
Kit presa aria per sistema sdoppiato Ø80
Esempi di installazione
16
6.3
Accessori in polipropilene per intubamento Ø 80 mm
L
Ø30
126
107
Ø80
Ø86
Ø80
Ø80
38
56
Prolunga in plastica PP
(L = 500-1000-2000 mm)
175
54
Raccordo rigido-flessibile M in
plastica PP
55
55
Ø68
100
136
Ø62
56
Ø80
48
Ø80
Ø10
Ø86
213
53
55,5
Raccordo rigido-flessibile F/F in
plastica PP
19,5
155
Ø60
118
Kit sifone di scarico in plastica
PP
124
142
350
144
Ø80
97
Ø35
Raccordo rigido-flessibile F in
plastica PP
110
175
Ø10
65
Elemento connessione al
condotto fumi
Ø86
Ø86
108
Kit chiusura raccordo a “T” per
scarico condensa
60
Ø80
270
85
Kit supporto camino
Ø80
Ø60
180
350
Ø80
Tronchetto ispezione rettilineo
122
56
Ø60
140
140
145
117
71
Ø80
14
90
Ø80
Adattatore in plastica PP
200
Ø60
95
Kit raccordo a “T”
Distanziali tubi nel condotto
fumi
Kit mensola di sostegno per
raccogli condensa
Copri camino in plastica PP
170
400
170
133
108
300
145
120
Prolunga flessibile con 8
distanziali in plastica PP
230
Kit pannello di chiusura per
condotto fumi
17
18
27006308 01/16
ENTRA E SCOPRI
Solar System LE
Sylber si riserva di variare le caratteristiche e i dati riportati nel presente
fascicolo in qualunque momento e senza preavviso, nell’intento di migliorare
i prodotti. Questo fascicolo pertanto non può essere considerato come
contratto nei confronti di terzi.
Sede Commerciale
Via Risorgimento 23 A - 23900 Lecco
www.sylber.com
Servizio Clienti:
199 115 115*
* Costo della chiamata da telefono fisso: 0,15 euro/min. IVA inclusa, da lunedì a
venerdì dalle 08.00 alle 18.30, sabato dalle 08.00 alle 13.00. Negli altri orari
e nei giorni festivi il costo è di 0,06 euro/min. IVA inclusa.
Da cellulare il costo è legato all’Operatore utilizzato.
