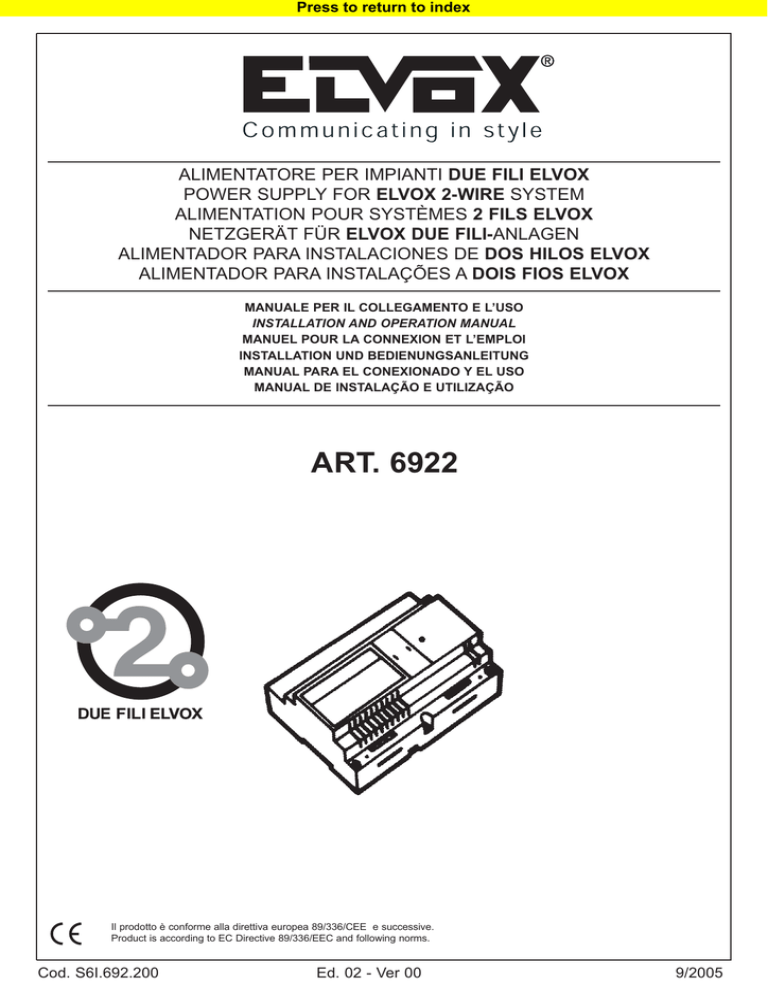

ALIMENTATORE PER IMPIANTI DUE FILI ELVOX
POWER SUPPLY FOR ELVOX 2-WIRE SYSTEM
ALIMENTATION POUR SYSTÈMES 2 FILS ELVOX
NETZGERÄT FÜR ELVOX DUE FILI-ANLAGEN
ALIMENTADOR PARA INSTALACIONES DE DOS HILOS ELVOX
ALIMENTADOR PARA INSTALAÇÕES A DOIS FIOS ELVOX
MANUALE PER IL COLLEGAMENTO E L’USO
INSTALLATION AND OPERATION MANUAL
MANUEL POUR LA CONNEXION ET L’EMPLOI
INSTALLATION UND BEDIENUNGSANLEITUNG
MANUAL PARA EL CONEXIONADO Y EL USO
MANUAL DE INSTALAÇÃO E UTILIZAÇÃO
ART. 6922
Il prodotto è conforme alla direttiva europea 89/336/CEE e successive.
Product is according to EC Directive 89/336/EEC and following norms.
Cod. S6I.692.200
Ed. 02 - Ver 00
9/2005
INTRODUZIONE - INTRODUCTION
I
DESCRIZIONE
Alimentatore principale per impianti citofonici e videocitofonici DUE FILI
ELVOX.
DESCRIPTION
Main power supply for ELVOX 2-WIRE audio and video door entry
systems.
CARATTERISTICHE TECNICHE
- Custodia in tecnopolimero classe V0 su contenitore 8 moduli DIN.
- Tensione di alimentazione 230V 50Hz (a richiesta alimentazioni
diverse).
- Tensione di uscita 28V c.c. 1,5A per il bus, un'uscita 28V c.c. 200mA
(servizio intermittente) o 100 mA (servizio continuo) protetta da PTC
per servizi ausiliari.
- Protezione interna al primario contro i cortocircuiti e variazione termica tramite PTC.
- Dimensioni di ingombro massime 140x115x65 mm.
TECHNICAL SPECIFICATIONS
- Housing in class V - 0 technopolymer on 8 module DIN rail.
- Supply voltage 230V 50Hz (different voltages available on request).
- Output voltage 28V dc, 1.5A for the bus, one output 28V dc 200mA
(intermittent service) or 100 mA (continuous service) protected by
PTC for auxiliary services.
- Protection inside primary winding against short circuits and temperature variations by means of PTC.
- Maximum overall dimensions 140x115x65 mm.
INSTALLAZIONE
L'alimentatore può essere installato a parete con le viti e i tasselli dati in
dotazione, oppure su armadietti dotati di barra DIN (occupa lo spazio di
8 moduli). E' consigliabile collegare la rete di alimentazione con un interruttore bipolare magnetotermico.
L'alimentatore è dotato di una protezione termica PTC che, in caso di
sovraccarico al secondario, interviene togliendo la tensione di 28 Volt
finché persiste il guasto.
Tempi di funzionamento
Il monitor, la telecamera, la serratura e servizi ausiliari devono funzionare con i seguenti cicli di intermittenza.
Ciclo accensione monitor e telecamera:
90 secondi massimi acceso, 90 secondi spento
Ciclo serratura:
30 secondi massimi attiva, 150 secondi disattiva
Ciclo servizi ausiliari
90 secondi massimi attivo, 90 secondi disattivo.
AVVERTENZE PER L'INSTALLATORE
- Leggere attentamente le avvertenze contenute nel presente documento, che forniscono importanti indicazioni riguardanti la sicurezza di
installazione, d'uso e di manutenzione.
- Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio.
Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo espanso,
ecc.) non devono essere lasciati alla portata dei bambini perchè
potenziali fonti di pericolo. L'impianto deve essere conforme alle norme vigenti (CEI).
ATTENZIONE: per evitare di ferirsi, questo apparecchio deve essere
assicurato al pavimento/alla parete secondo le istruzioni di installazione
- È necessario installare a monte dell'impianto citofonico o videocitofonico un appropriato interruttore di tipo bipolare facilmente accessibile
con separazione tra i contatti di almeno 3mm.
- Prima di collegare l'apparecchio accertarsi che i dati di targa dell’apparecchio siano rispondenti a quelli della tensione di rete.
- Prima di effettuare qualsiasi operazione di pulizia o di manutenzione,
disinserire la tensione di rete, spegnendo l'interruttore dell'impianto
citofonico o videocitofonico.
- In caso di guasto e/o di cattivo funzionamento dell'apparecchio,
togliere la tensione di rete tramite l'interruttore bipolare dell’impianto
citofonico o videocitofonico e non manomette l’apparecchio. Per
l'eventuale riparazione rivolgersi esclusivamente ad un centro di
assistenza tecnica autorizzato dal costruttore. Il mancato rispetto di
quanto sopra può compromettere la sicurezza dell'apparecchio.
- Non ostruire le aperture o fessure di ventilazione o di smaltimento
calore e non esporre l’apparecchio a stillicidio o spruzzi d’acqua.
- L'installatore deve assicurarsi che le informazioni per l'utente siano
presenti sugli apparecchi derivati.
- L’apparecchio dovrà essere destinato solo all'uso per il quale è stato
espressamente concepito, e cioè per sistemi di citofonia. Ogni altro
uso è da considerarsi improprio e quindi pericoloso. Il costruttore non
può essere considerato responsabile per eventuali danni derivanti da
usi impropri, erronei ed irragionevoli.
2
GB
INSTALLATION
The power supply can be wall-mounted using the screws and plugs supplied, or in cabinets fitted with DIN rails (occupying a space of 8 modules). The installation of a bipolar switch on the power mains is recommended. The power supply is fitted with PTC protection, which trips in
the event of overload on the secondary winding, cutting off the 28 Volt
power while the fault persists.
Operating times
The monitor, camera, lock and auxiliary services must operate according
to the following intermittent cycles.
Monitor and camera activation cycle:
maximum 90 seconds ON, 90 seconds OFF
Lock cycle:
Auxiliary services cycle
SAFETY INSTRUCTIONS FOR INSTALLERS
- Carefully read the instructions on this leaflet: they give important
information on the safety, use and maintenance of the installation.
- After removing the packing, check the integrity of the set. Packing
components (plastic bags, expanded polystyrene etc.) are dangerous
for children. Installation must be carried out according to national
safety regulations.
- ATTENTION: to avoid hurting himself, this appliance must be fixed to
the soil/wall according to the installation instructions.
- It is convenient to fit close to the supply voltage source a proper bipolar easy accessible type switch with 3 mm separation (minimum)
between contacts.
- Before connecting the set, ensure that the data on the label correspond to those of the network.
- Use this set only for the purposes designed, i.e.for electric dooropener systems. Any other use may be dangerous. The manufacturer is not responsible for damage caused by improper, erroneous or
irrational use.
- Before cleaning or maintenance, disconnect the set.
- In case of failure or faulty operation, disconnect the set and do not
open it.
- For repairs apply only to the technical assistance centre authorized
by the manufacturer.
- Safety may be compromised if these instructions are disregarded.
- Do not obstruct opening of ventilation or heat exit slots and do not
expose the set to dripping or sprinkling of water.
- Installers must ensure that manuals with the above instructions are
left on connected units after installation, for users' information.
- All items must only be used for the purposes designed.
- This leaflet must always be enclosed with the equipment.
INTRODUCTION - VORWORT
F
D
DESCRIPTION
Alimentation principale pour systèmes de portiers audio et portiers vidéo
2 fils Elvox.
BESCHREIBUNG
Hauptnetzgerät
für
Videotürsprechanlagen.
CARACTÉRISTIQUES TECHNIQUES
- Boîtier en technopolymère classe V0 sur coffret ou châssis 8 modules
DIN.
- Tension d'alimentation 230 V 50 Hz (autres types d'alimentation sur
demande).
- Tension de sortie 28 Vcc 1,5 A pour le bus, une sortie 28 Vcc 200 mA
(service intermittent) ou 100 mA (service continu) protégée par une
sonde PTC pour les services auxiliaires.
- Protection incorporée au primaire contre les courts-circuits et saute de
température par sonde PTC.
- Dimensions d'encombrement maximales 140x115x65 mm.
TECHNISCHE MERKMALE
- Technopolymer-Gehäuse Klasse V0 für 8 Modul DIN-Schiene.
- Versorgungsspannung 230V 50Hz (andere Spannungswerte auf
Anfrage).
- Ausgangsspannung 28V DC 1,5A für den Bus, ein Ausgang 28V DC
200mA (aussetzender Betrieb) oder 100 mA (Dauerbetrieb) mit PTCSicherung für Zusatzfunktionen.
- Interner Schutz im Hauptkreis gegen Kurzschlüsse und
Temperaturschwankung mit PTC.
- Außenabmessungen max. 140x115x65 mm.
Elvox-Due
Fili-Sprechanlagen
und
-
INSTALLATION
L'alimentation peut être montée en saillie avec les vis et les chevilles
fournies ou sur armoires dotées de rail DIN (occupe un espace de 8
modules). Il est conseillé de connecter le réseau d'alimentation avec un
interrupteur bipolaire à protection magnéto-thermique.
L'alimentation est dotée d'une protection thermique. En cas de surcharge sur le secondaire, la protection coupe la tension de 28 V jusqu'à ce
que la panne ne soit pas éliminée.
INSTALLATION
Das Netzgerät kann entweder mit den mitgelieferten Schrauben und
Dübeln an der Wand, oder in Schaltschränken mit DIN-Schiene installiert
werden (es belegt den Platz von 8 DIN-Modulen). Das Versorgungsnetz
sollte mit einem zweipoligen thermisch-magnetischen Schutzschalter
angeschlossen werden.
Das Netzgerät ist mit einer thermischen PTC-Sicherung ausgestattet, die
bei Überlast der Sekundärwicklung ausgelöst wird und die 28 Volt
Spannungszufuhr unterbricht, solange der Defekt fortdauert.
Temps de fonctionnement
Le moniteur, la caméra, la gâche et les services auxiliaires doivent fonctionner par intermittence selon les cycles ci-après.
Betriebszeiten
Monitor, Kamera, Türöffner und Zusatzfunktionen müssen mit den folgenden Einschaltzyklen funktionieren.
Cycle allumage moniteur et caméra :
90 secondes maximum allumé, 90 secondes éteint
Cycle gâche :
30 secondes maximum active, 150 secondes inactive
Cycle services auxiliaires :
90 secondes maximum actif, 90 secondes inactif.
Einschaltzyklus Monitor und Kamera:
max. 90 Sekunden ein- und 90 Sekunden ausgeschaltet
Einschaltzyklus Türöffner:
max. 30 Sekunden aktiv und 150 Sekunden deaktiviert
Einschaltzyklus Zusatzfunktionen
max. 90 Sekunden aktiv und 90 Sekunden deaktiviert
CONSEILS POUR L’INSTALLATEUR
- Lire attentivement les instructions contenues dans ce document
puisqu'elles fournissent d'importantes indications concernant la sécurité pour l'installation, l'emploi et la maintenance.
- Après avoir enlevé l'emballage s'assurer de l'intégrité de l'appareil. Les
éléments de l'emballage (sachets en plastique, polystyrène, etc.) ne
doivent pas être laissés à la portée des enfants, car ils peuvent être
dangereux. L'exécution de l'installation doit être conforme aux normes
nationales.
ATTENTION: pour éviter de se blesser, cet appareil doit être fixé au
sol/mur selon les instructions pour l'installation.
- Il est nécessaire de prévoir près de la source d’alimentation un interrupteur approprié, type bipolaire facilement accessible, avec une separation entre les contacts d’au moins 3mm.
- Avant de connecter l'appareil s'assurer que les données reportées sur
l'étiquette soient les mêmes que celles du réseau de distribution.
- Cet appareil devra être destiné uniquement à l'emploi pour lequel il a
été expressément conçu, c'est-à-dire pour l'alimentation des systèmes
de portiers électriques. Tout autre emploi doit être considéré impropre
et donc dangereux. Le constructeur ne peut pas être considéré
responsable pour d'éventuels dommages résultant de l'emploi impropre, erroné et déraisonnable.
- Avant d'effectuer n'importe quelle opération de nettoyage ou de maintenance, débrancher l'appareil du réseau d'alimentation électrique, en
éteignant l'interrupteur de l'installation.
- En cas de panne et/ou de mauvais fonctionnement de l'appareil,
enlever l'alimentation au moyen de l'interrupteur et ne pas le modifier.
- Pour une éventuelle réparation s'adresser uniquement à un centre
d'assistance technique autorisé par le constructeur. Si on ne respecte
pas les instructions mentionnées ci-dessus on peut compromettre la
sécurité de l'appareil.
- Ne pas obstruer les ouvertures et les fentes de ventilation ou de
refroidissement et ne pas exposer l’appareil à l’égout ou jet d’eau.
- L'installateur doit s'assurer que les renseignements pour l'usager
soient présents dans les appareils connectés.
- Tous les appareils constituant l'installation doivent être destinés exclusivement à l'emploi pour lequel ils ont été conçus.
- Ce document devra être toujours joint avec l'appareillage.
ANWEISUNGEN FÜR DEN INSTALLATEUR
- Diese Anweisungen genau lesen, da sie über die Sicherheit beim
Einbau, den Gebrauch und die Pflege informieren.
- Nach dem Auspacken die Unversehrtheit des Geräts feststellen.
Verpackungsteile (Plastiktüten, Schaumpolystyrol, etc.) von Kindern
entfernt halten, da sie für diese gefärlich sind.
Die Anlage muß den nationalen Normen entsprechen.
ACHTUNG: zum Vermeiden sich zu verwundern, dieses Gerät muss
am Boden/Wand gemäss der Installationanweisungen befestigt werden.
- Zwischen Stromnetz und (Video-)Türsprechanlage muss ein zweipoliger Schalter Einfach zu erreichen mit Mindestöffnung der Kontakte von
3 mm installiert werden.
- Vor dem Anschließen des Geräts sicherstellen, daß die Daten des
Geräts mit denen im Leitungsnetz übereinstimmen.
- Vor jeglicher Säuberung oder Nachpflege, das Gerät vom
Versorgungsnetz abschalten (Schaltknopf drücken).
- Im Fall von Defekten am Gerät oder Betriebsstörungen die
Stromversorgung über den zweipoligen Schalter der (VideoTürsprechanlage unterbrechen und das Gerät nicht eigenhändig reparieren.
- Sich für die eventuelle Reparatur an eine offizielle technische
Kundenbetreuungsstelle wenden. Die Mißachtung dieses Hinweises
könnte die Sicherheit des Geräts gefährden.
- Keine Lüftungsschlitze der Geräte verschließen.
- Der Installateur muß nach dem Einbau darauf achten, daß die
Anweisungen für den Benutzer immer an den Geräten vorhanden sind.
- Alle Geräte dürfen nur für den vorbestimmten Gebrauch verwendet
werden.
- Der Hersteller übernimmt keine Verantwortung für beim Mißbrauch
des Geräts entstandenen Schaden.
3
INTRODUCIÓN -INTRODUÇÃO
E
P
DESCRIPCIÓN
Alimentador principal para porteros eléctricos y vídeo-porteros de dos
hilos Elvox.
DESCRIÇÃO
Alimentador principal para instalações de porteiros e videoporteiros a
dois fios Elvox.
CARACTERÍSTICAS TÉCNICAS
- Envolvente de tecnopolímero de clase V0 en funda DIN de 8 módulos.
- Tensión de alimentación de 230 V y 50 Hz (bajo pedido con tensiones
diferentes).
- Tensión de salida de 28 Vcc y 1,5 A para el bus; una salida de 28 Vcc
y 200mA (servicio intermitente) o 100 mA (servicio continuo) protegida
con PTC para los servicios auxiliares.
- Protección interna en el primario contra los cortocircuitos y las variaciones térmicas con PTC.
- Dimensiones máximas: 140x115x65 mm.
CARACTERÍSTICAS TÉCNICAS
- Caixa em tecnopolímero classe V0 sobre contentor com 8 módulos
DIN.
- Tensão de alimentação 230V 50Hz (sob pedido outras alimentações).
- Tensão de saída 28V c.c. 1,5A para o bus (cabo de dados), uma saída
28V c.c. 200mA (serviço intermitente) ou 100 mA (serviço contínuo)
protegida por PTC para serviços auxiliares.
- Protecção interna do primário contra curto-circuitos e variação térmica através de PTC.
- Dimensões de ocupação mássima 140x115x65 mm.
INSTALACIÓN
El alimentador se puede instalar en la pared con los tornillos y los tacos
suministrados, o en armarios dotados con barra DIN (ocupa el espacio
de 8 módulos). Se aconseja conectar la red de alimentación con un interruptor bipolar magnetotérmico.
El alimentador posee una protección térmica PTC que, en caso de
sobrecarga en el arrollamiento secundario, interviene y corta la tensión
de 28 V hasta que desaparece la avería.
INSTALAÇÃO
O alimentador pode ser instalado na parede com os parafusos e buchas
fornecidos, ou em armários equipados com calha DIN (ocupa o espaço
de 8 módulos). É aconselhável ligar à rede de alimentação com um
interruptor bipolar magnetotérmico. O alimentador está equipado com
protecção térmica PTC que, no caso de sobrecarda no secundário,
intervém retirando a tensão de 28 Volt enquanto persiste a avaria.
Tiempos de funcionamiento
El monitor, la cámara, la cerradura y los servicios auxiliares deben funcionar con los siguientes ciclos de intermitencia.
Ciclo de encendido del monitor y la cámara:
90 segundos encendidos, como máximo, y 90 segundos apagados
Ciclo de activación de la cerradura:
30 segundos activada, como máximo, y 150 segundos desactivada
Ciclo de activación de los servicios auxiliares
90 segundos activados, como máximo, y 90 segundos desactivados
Tempos de funcionamento
O monitor, a telecâmera, o trinco e os serviços auxiliares devem funcionar com os seguintes ciclos de intermitência.
Ciclo de acendimento do monitor e da telecâmara:
90 segundos, no máximos, acesos, 90 segundos apagados
Ciclo do trinco:
30 segundos, no máximo, activo, 150 segundos desactivado
Ciclo dos serviços auxiliares
90 segundos, no máximo, activo, 90 segundos desactivado.
CONSEJOS PARA EL INSTALADOR
- Leer atentamente los consejos contenidos en el presente documento
en cuanto dan importantes indicaciones concernientes la seguridad de
la instalación, del uso y de la manutención.
- Después de haber quitado el embalaje asegurarse de la integridad del
aparato.
- Los elementos del embalaje (bolsos de plástico etc.) no tienen que ser
dejados al alcance de los niños en cuanto posibles fuentes de peligro.
La ejecución de la instalación, debe respetar las normas en vigor.
ATENCIÓN: para evitar de herirse, este aparato debe ser fijado al
suelo/pared según las instrucciones para la instalación.
- Es necesário instalar cerca la fuente de alimentación un interruptor
apropiado, de tipo bipolar facilmente accesible, con una separación
entre los contactos de al menos 3mm.
- Antes de conectar el aparato asegurarse que los datos de la placa
sean iguales a los de la red de distribución.
- Este aparato tendrá que ser destinado solamente al uso para el cual
fue expresamente concebido, es decir para alimentación de sistemas
de portero eléctrico.
Los otros usos deben ser considerados impropios y por lo tanto peligrosos.
El constructor no puede ser considerado responsable de eventuales
daños causados por usos impropios erróneos e irrazonables.
- Antes de efectuar cualquiera operación de limpieza o de manutención,
desconectar el aparato de la red de alimentación eléctrica, apagando
el interruptor de la instalación.
- En caso de daño y/o de malo funcionamiento del aparato, quitar la alimentación por medio del interruptor y no manipularlo.
Para eventuales reparaciones recurrir solamente a un centro de asistencia técnica autorizado por el constructor. La falta de respeto a lo
anteriormente expuesto puede comprometer la seguridad del aparato.
- No obstruir las aberturas o hendiduras de ventilación o de salida calor.
- El instalador debe asegurarse que las informaciones para el usuario
sean presentes en los aparatos derivados.
- Todos los aparatos que constituyen la instalación deben ser destinados exclusivamente al uso para el qual fueron concebidos.
- Este documento tendrà que ser siempre adjuntado al aparato.
4
-
-
-
-
-
-
ADVERTÊNCIAS PARA O INSTALADOR
Ler atentamente as recomendações contidas neste documento dado
que fornecem importantes indicações no que diz respeito à segurança, utilização e manutenção das instalações.
Após abrir a embalagem, verificar a integridade do aparelho. Os elementos da embalagem (sacos de plástico, esferovite, etc.) não
devem ser deixados ao alcance de crianças pois são potenciais fontes de perigo. A execução da instalação deve respeitar as normas
CEI vigentes.
É aconselhável aplicar, a montante da alimentação, um interruptor
de seccionamento e protecção apropriados.
Antes de ligar o aparelho, verificar se os dados da placa correspondem com os da rede de distribuição.
Este aparelho só deve ser utilizado em instalações para as quais foi
expressamente concebido, isto é, para sistemas DIGIBUS. Qualquer
outra utilização deve ser considerada imprópria e, por conseguinte,
perigosa. O construtor não pode ser considerado responsável por
eventuais danos provocados por usos impróprios, errados e irracionais.
Antes de efectuar qualquer operação de limpeza ou de manutenção,
desligar o aparelho da rede de alimentação eléctrica, através do
dispositivo instalado.
No caso de avaria e/ou mau funcionamento do aparelho, retirar a alimentação através do interruptor e mantê-lo desligado. Para uma
eventual reparação, dirigir-se, apenas, a um centro de assistência
técnica autorizado pelo construtor. O não cumprimento destas recomendações pode comprometer a segurança do aparelho.
Não obstruir as aberturas ou ranhuras de ventilação ou de dissipação do calor.
O instalador deve verificar se as informações para o utente estão
junto do aparelho.
S C H E M A - D I A G R A M - S C H É M A - S C H A LT P L A N - E S Q U E M A
*
I videocitofoni possono essere collegati in serie o con il distributore Art. 692D e Art. 692D/1. nel caso di collegamento in serie posizionare il ponticello in posizione
"Terminazione 100 ohm" o "Terminazione 50 ohm" nell'ultimo videocitofono. nel caso di collegamento con distributore posizionare il ponticello in posizione "NESSUNA TERMINAZIONE" in tutti i videocitofoni.
The monitors can be connected in serie or with distributor type 692D and type 692D/1. In case of connection in series set the jumper in “Terminazione 100 Ohm”
or “Teminazione 50 Ohm” (Termination 100 Ohm or Termination 50 Ohm) position in the last monitor. In case of connection with the distributor set the jumper in
“nessuna terminazine” (no termination) position in all monitors.
Le moniteurs peuvent être connectés en série ou avec distributeur Art. 692D et Art. 692D/1. En cas de raccordement en série positionner le pontage sur la position « Terminazione 100 Ohm » ou « Terminazione 50 Ohm » dans le dernier moniteur. En cas de raccordement avec distributeur positionner le pontage sur la position « Nessuna terminazione » (aucune termination) dans tous les moniteurs.
Die Monitoren können in Serien oder durch den Verteiler Art. 692D oder 692D/1 angeschlossen werden. Falls von Serienschaltung die Brücke auf Stellung
„Terminazione 100 Ohm“ (Endverschluss 100 Ohm) oder „Terminazione 50 Ohm“ (Endverschluss 50 Ohm) beim letzten Monitor setzen. Falls von Anschluss mit
Verteiler, die Brücke auf „nessuna terminazione“ (keine Endverschluss) Stellung bei allen Monitoren setzen.
Los monitores pueden ser conectados en serie o con distribuidor Art. 692D y Art. 692/1. En caso de conexionado en serie colocar el puente en posición
„Terminazione 100 Ohm“ o „Terminazione 50 Ohm“ en el último monitor. En caso de conexionado con distribuidor colocar el puente en posición “nessuna terminazione” (ninguna terminación) en todos los monitores.
Os monitores podem ser ligados em série ou com o distribuidor Art. 692D ou 692D/1. No caso de ligação em série colocar a ponte na posição “Terminazione 100
Ohm” ou “Terminazione 50 Ohm” no último monitor. No caso de ligação com distribuidor colocar a ponte na posição “nessuna terminazione” (nenhuma terminação) em todos os monitores.
I separatori art. 692S possono essere collegati in serie o a stella (con Art. 692C) dall'alimentatore art. 6922 delle targhe principali. nel caso di collegamento in serie
posizionare il ponticello in posizione "Terminazione 100 ohm" o "Terminazione 50 ohm" nell'ultimo separatore. nel caso di collegamento a stella posizionare il ponticello in posizione "Terminazione 100 ohm" o "Terminazione 50 ohm" in tutti i separatori.
Separators type 692S can be connected in series or star (with Art. 692C) connected by power supply type 6922 of the main entrance panels. In case of connection in series set the jumper in position “Terminazione 100 Ohm” (Termination 100 Ohm) or “Terminazione 50 Ohm” in the last separator. In case of star connection
set the jumper in “Terminazione 100 Ohm” or “Terminazione 50 OHm” position in all separators.
Les séparateurs Art. 692S peuvent être raccordés en série ou à étoile (avec Art. 692C) par l’alimentation Art. 6922 des plaques de rue principales. En cas de raccorodement en série positionner le pontage sur la position “Terminazione 100 Ohm” (Termination 100 Ohm) ou “Terminazione 50 Ohm” dans le dernier séparateur.
En cas de raccordement à étoile positionner le pontage sur la position “Terminazione 100 Ohm” ou “Terminazione 50 Ohm” dans tous les séparateurs.
The Trenner Art. 692S können Serienschaltung oder Sternschaltung (mit Art. 692C) durch Netzgerät Art. 6922 der Hauptklingeltableaus angeschlossen werden.
Falls von Serienschaltung die Brücke auf „Terminazione 100 Ohm“ (Endverschluss 100 Ohm) oder „Terminazione 50 Ohm“ Stellung beim letzten Trenner setzen.
Falls von Sternschaltung die Brücke auf „Terminazione 100 Ohm“ oder „Terminazione 50 Ohm“ Stellung bei allen Trennern setzen.
Los separadores Art. 692S pueden ser conectados en serie o a estrella (con Art. 692C) por el alimentador Art. 6922 de las placas principales. En caso de conexionado en serie colocar el puente en posición « Terminazione 100 Ohm » (Terminación 100 Ohm) o « Terminazione 50 Ohm » en el último separador. En caso de
conexionado a estrella colocar el puente en posición “Terminazione 100 OHm” (Terminación 100 Ohm) o “Terminazione 50 Ohm” en todos los separadores.
Os separadores Art. 692S podem ser ligados em série ou a estrêla pelo alimentador (com Art. 692C) Art. 6922 das botoneiras principais. No caso de ligação em
série colocar a ponte na posição “Terminazione 100 Ohm” (Terminação 100 Ohm) ou “Terminazione 50 OHm” no último separador. No caso de ligação a estrêla
colocar a ponte na posição “Terminazione 100 Ohm” ou “Terminazione 50 Ohm” em todos os separadores.
**
Il collegamento tra l’alimentatore Art. 6922 e il concentratore Art. 692C può essere effettuato utilizzando una qualsiasi coppia di morsetti (1-2) del concentratore stesso, sia liberi che occupati.
The connection between the power supply type 6922 and the concentrator type 692C can be made by using any pair of terminals (1-2) of the same concentrator, either free or engaged.
Le raccordement entre l'alimentation At. 6922 et le concentrateur Art. 692C peut être effectué en utilisant une de n'importe quelle paire de bornes (1-2) du
même concentrateur, soient elles libres ou occupées.
Der Anschluss zwischen dem Netzgerät Art. 6922 und dem Konzentrator Art. 692C kann durch ein der beliebigen Paaren von Klemmen (1-2) desselben
Konzentrators durchgeführt werden, die sowohl frei als auch besetzt sein können.
El conexionado entre el alimentador Art. 6922 y el concentrador Art. 692C puede ser efectuado utilizando cualquier de los pares de bornes (1-2) del mismo
concentrador, sean ellos libres o ocupados.
A ligação entre o alimentador Art. 6922 e o concentrador Art. 692C pode ser efectuada utilizando qualquer dos pares de terminais (1-2) do mesmo concentrador, quer livres quer ocupados.
Sezione conduttori - Conductor section-Sections des conducteurs
Leiterqueschnitt-Secciones conductores-Secção condutores
Morsetti-Terminals
Bornes-Klemmen
Bornes-Terminais
1, 2, B1, B2
Cavo -Cable
Câble - Kabel
Cable - Cabo
Serratura elettrica
Electric lock
Gâche électrique
Ø fino a 10m-Ø up to 10m
Ø jusqu’à 10m-Ø bis 10m
Øhasta 10m - até 10m
0,5 mm2
Ø jusqu’à 50m.-Ø bis 50m
Ø hasta 50m - até 50m
0,5 mm2
0,75 mm2
1 mm2
Art. 732F
Art. 732F
Art. 732H
Art. 732H
1,5 mm2
-
-
-
Elektrisches Türschloss
Cerradura eléctrica
Trinco eléctrico
5
Descrizione posizione ponticello videocitofoni
Description of the jumper position for monitors
Description position pontage pour moniteurs
Beschreibung der Brückestellung für Monitoren
Descripción posición puente para monitores
Descrição posição da ponte para monitores
Nessuna terminazione
No termination
Aucune termination
Keiner Abschluss
Ninguna terminación
Nenhuna terminação
Terminazione 100 Ohm
Termination 100 ohm
100 Ohm Abschluss
Terminación 100 Ohm
Terminação 100 Ohm
Terminazione 50 Ohm
Termination 50 ohm
50 Ohm Abschluss
Terminación 50 Ohm
Terminação 50 Ohm
Posizione “A”
Position "A"
Position "A"
Stellung "A"
Posición "A"
Posição "A"
Posizione “B”
Position “B”
Stellung "B"
Posición "B"
Posição "B"
Posizione “C”
Position “C”
Stellung "C"
Posición "C"
Posição "C"
Descrizione posizione ponticello per separatore Art. 692S
Description of the jumper position for separator Art. 692S
Description position pontage pour séparateur Art. 692S
Beschreibung der Brückestellung für Trenner Art. 692S
Descripción posición puente para separador Art. 692S
Descrição posição da ponte para separador Art. 692S
Nessuna terminazione
Posizione “AB”
No termination
Position "AB"
Aucune termination
Position "AB"
Keiner Abschluss
Stellung "AB"
Ninguna terminación
Posición "AB"
Nenhuna terminação
Posição "AB"
Terminazione 100 Ohm
Posizione “BC”
Termination 100 ohm
Position "BC"
100 Ohm Abschluss
Stellung "BC"
Terminación 100 Ohm
Posición "BC"
Terminação 100 Ohm
Posição "BC"
Terminazione 50 Ohm
Posizione “CD”
Termination 50 ohm
Position "CD"
50 Ohm Abschluss
Stellung "CD"
Terminación 50 Ohm
Posición "CD"
Terminação 50 Ohm
Posição "CD"
6
IMPIANTO CITOFONICO MONO E PLURIFAMILIARE CON CITOFONI ART. 6209 ED UNA TARGA AUDIO (RIF. SC5401)
SINGLE AND MULTIPLE RESIDENCE SYSTEM WITH INTERPHONES type 6209 AND ONE AUDIO ENTRANCE PANEL (Ref. SC5401)
SYSTÈME DE PORTIERS AUDIO MONO ET PLURIFAMILIAL AVEC PORTIERS AUDIO ART. 6209 ET UNE PLAQUE DE RUE AUDIO (RÉF.
SC5401)
EIN- UND MEHRFAMILIEN-TÜRSPRECHANLAGE MIT HAUSTELEFONEN ART. 6209 UND EINEM KLINGELTABLEAU (NR. SC5401)
INSTALACIÓN DE PORTEROS ELÉCTRICOS UNIFAMILIAR Y PLURIFAMILIAR CON TELÉFONOS ART. 6209 Y UNA PLACA AUDIO (REF.
SC5401)
INSTALAÇÃO DE PORTEIRO MONO E PLURIFAMILIAR COM TELEFONES ART. 6209 E UMA BOTONEIRA AUDIO (REFª. SC5401)
1 2
A - Art. 6209
1
2
4
5
6S
6P
+
T1
T2
T3
T4
K
VIDEO
A
B
C
Art. 732F
A - Art. 6209
1
2
4
5
6S
6P
+
T1
T2
T3
VIDEO
T4
K
F - Art. 6922
0 28V
C
CITOFONO Art. 6209
TARGA ESTERNA AUDIO Art. 89F3/.., 89F4
ALIMENTATORE Art. 6922
PULSANTE CHIAMATA FUORIPORTA
SERRATURA ELETTRICA 12Vcc
COMANDO APRIPORTA
ACFKLP-
PHONE ART. 6209
AUDIO ENTRANCE PANEL ART. 89F3/..., 89F4
POWER SUPPLY Art. 6922
PUSH-BUTTON FOR OUTDOOR CALL
12V ELECTRIC LOCK
LOCK RELEASE CONTROL
AC–
FK–
L–
P-
POSTE ART. 6209
PLAQUE DUE RUE AUDIO ART. 89F3/..., 89F4
ALIMENTATION Art. 6922
POUSSOIR POUR APPEL PORTE PALIÈRE
GÂCHE ÉLECTRIQUE 12V ~
COMMANDE OUVRE PORTE
BCFKLP-
HAUSTELEFON ART. 6209
AUDIO-KLINGELTABLEAU ART. 89F3/..., 89F4
NETZGERÄT Art. 6922
WOHNTÜRRUFTASTE
ELEKTRISCHES TÜRSCHLOSS 12V ~
TÜRÖFFNUNGSSTEUERUNG
BCFKLP-
INTERFONO ART. 6209
PLACA AUDIO ART. 89F3/..., 89F4
ALIMENTADOR Art. 6922
PULSADOR LLAMADA PUERTA APARTAMIENTO
CERRADURA ELÉCTRICA 12V ~ 1A
MANDO ABREPUERTA
BCFKLP-
TELEFONO ART. 6209
BOTONERIA AUDIO ART. 89F3/..., 89F4
BOTÃO PARA CHAMADA NO PATAMAR
TRINCO ELÉCTRICO 12V ~ 1A
COMANDO ABREPORTA
Art. 732F
A
B
C
PRI
C
ACFKLP-
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
1 2 B1 B2
Art. 732F
Sezione conduttori - Conductor section-Sections des conducteurs
Leiterqueschnitt-Secciones conductores-Secção condutores
P
Morsetti-Terminals
Bornes-Klemmen
Bornes-Terminais
1, 2, B1, B2
Cavo -Cable
Câble - Kabel
Cable - Cabo
Serratura elettrica
Electric lock
Gâche électrique
0,5 mm2
0,5 mm2
Art. 732F
Art. 732F
1,5 mm2
-
Elektrisches Türschloss
Cerradura eléctrica
Trinco eléctrico
L
7
IMPIANTO CITOFONICO PER COMPLESSO EDILIZIO CON UNA TARGA
PRINCIPALE ED UNA TARGA A PIÈ SCALE PER PALAZZINA (RIF. SC5414)
AUDIO DOOR ENTRY SYSTEM FOR BUILDING COMPLEX WITH ONE MAIN
ENTRANCE PANEL AND ONE STAIRWAY PANEL FOR APARTMENT BLOCK
(REF. SC5414)
SYSTÈME DE PORTIERS AUDIO POUR GROUPE D'IMMEUBLES AVEC UNE
PLAQUE DE RUE PRINCIPALE ET UNE PLAQUE DE BAS D'ESCALIER POUR
COLLECTIF D'HABITATION (RÉF. SC5414)
TÜRSPRECHANLAGE FÜR GEBÄUDEKOMPLEX MIT EINEM HAUPT-KLINGELTABLEAU UND EINEM NEBEN-KLINGELTABLEAU BEI JEDEM
GEBÄUDE (NR. SC5414)
INSTALACIÓN DE PORTEROS ELÉCTRICOS PARA COMPLEJOS DE EDIFICIOS CON UNA PLACA PRINCIPAL Y UNA PLACA AL PIE DE ESCALERA
POR EDIFICIO (REF. SC5414)
INSTALAÇÃO DE PORTEIRO PARA EDIFÍCIOS COMPLEXOS COM UMA
BOTONEIRA PRINCIPAL E UMA BOTONEIRA DE PATAMAR (REFª. SC5414)
1 2
1 2
PRI
Art. 732F
0 28V
C
C
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
PRI
D
C
B
A
F - Art. 6922
I - Art. 692S
BUS D
1 2
1 2 B1 B2
BUS P
1 2 1 2
Art. 732F
0 28V
Art. 732F
P
C
D
C
B
A
F - Art. 6922
C
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
BUS D
1 2
1 2 B1 B2
I - Art. 692S
BUS P
1 2 1 2
Art. 732F
P
L
L
1
2
Art. 732F
PRI
F - Art. 6922
Art. 732F
0 28V
1 2 B1 B2
Art. 732F
C
C
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
P
L
8
ACFKLP-
CITOFONO Art. 6209
TARGA ESTERNA AUDIO Art. 89F3/.., 89F4
ALIMENTATORE Art. 6922
PULSANTE CHIAMATA FUORIPORTA
SERRATURA ELETTRICA 12Vcc
COMANDO APRIPORTA
BCFKLP-
HAUSTELEFON ART. 6209
AUDIO-KLINGELTABLEAU ART. 89F3/..., 89F4
NETZGERÄT Art. 6922
WOHNTÜRRUFTASTE
ELEKTRISCHES TÜRSCHLOSS 12V ~
TÜRÖFFNUNGSSTEUERUNG
ACFKLP-
PHONE ART. 6209
AUDIO ENTRANCE PANEL ART. 89F3/..., 89F4
POWER SUPPLY Art. 6922
12V ELECTRIC LOCK
BCFKLP-
INTERFONO ART. 6209
MANDO ABREPUERTA
AC–
FK–
L–
P-
POSTE ART. 6209
PLAQUE DUE RUE AUDIO ART. 89F3/..., 89F4
ALIMENTATION Art. 6922
POUSSOIR POUR APPEL PORTE PALIÈRE
GÂCHE ÉLECTRIQUE 12V ~
COMMANDE OUVRE PORTE
BCFKLP-
TELEFONO ART. 6209
BOTONERIA AUDIO ART. 89F3/..., 89F4
BOTÃO PARA CHAMADA NO PATAMAR
TRINCO ELÉCTRICO 12V ~ 1A
COMANDO ABREPORTA
IMPIANTO VIDEOCITOFONICO MONO E PLURIFAMILIARE CON VIDEOCITOFONI SERIE PETRARCA, GIOTTO, 6600 ED UNA TARGA VIDEO (RIF.
SC5416)
SINGLE AND MULTIPLE RESIDENCE VIDEO DOOR ENTRY SYSTEM WITH
MONITORS IN THE SERIES PETRARCA, GIOTTO, 6600 AND ONE VIDEO
ENTRANCE PANEL (REF. SC5416)
SYSTÈMES DE PORTIERS VIDÉO MONO ET PLURIFAMILIAL AVEC PORTIERS VIDÉO DES SÉRIES PETRARCA, GIOTTO, 6600 ET UNE PLAQUE
VIDÉO (RÉF. SC5416)
EIN- UND MEHRFAMILIEN-VIDEOTÜRSPRECHANLAGE MIT VIDEO-HAUSTELEFONEN DER SERIE PETRARCA, GIOTTO, 6600 UND EINEM VIDEOKLINGELTABLEAU (NR. SC5416)
INSTALACIÓN DE VÍDEO-PORTEROS UNIFAMILIAR Y PLURIFAMILIAR CON
VÍDEO-PORTEROS DE LAS SERIES PETRARCA, GIOTTO O 6600 Y UNA
PLACA VÍDEO (REF. SC5416)
INSTALAÇÃO DE VIDEOPORTEIRO MONO E PLURIFAMILIAR COM VIDEOPORTEIROS SÉRIE PETRARCA, GIOTTO, 6600 E UMA BOTONEIRA DE
VÍDEO (REFª. SC5416)
1 2
+12
CH
1
2
E+
EFP
M
B - Art. 6601
Art. 660C
A
B
C
*
Art. 732F
Art. 732H
M
V3
13
12
1
2
3
4
C
B
A
A - MONITOR Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - VIDEO-KLINGELTABLEAU Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - NETZGERÄT ART. 6922
K - WOHNTÜRRUFTASTE
L - ELEKTRISCHES TÜRSCHLOSS 12V ~
P - TÜRÖFFNUNGSSTEUERUNG
Art. 732F
Art. 732H
*
B - Art. 6009 + 6209 + 6145
Art. 6009/C + 6209 + 6145
1
2
4
5
6S
6P
+
T1
T2
T3
T4
A - MONITOR Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - VIDÉO ENTRANCE PANEL Type 89F5/.., 89F5/C.., 89F7, 89F7/C
F - POWER SUPPLY Type 6922
K - PUSH-BUTTON FOR OUTDOOR CALL
L - 12V ELECTRIC LOCK
P - LOCK RELEASE CONTROL
A - MONITEUR Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - PLAQUE DE RUE VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTATION ART. 6922
K - POUSSOIR POUR APPEL PORTE PALIÈRE
L - GÂCHE ÉLECTRIQUE 12V ~
P - COMMANDE OUVRE PORTE
K
K
B - Art. 6309
Art. 6309/C
A - VIDEOCITOFONO Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - TARGA ESTERNA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTATORE Art. 6922
K - PULSANTE CHIAMATA FUORIPORTA
L - SERRATURA ELETTRICA 12Vcc
P - COMANDO APRIPORTA
A - MONITOR Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - PLACA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
F - ALIMENTADOR ART. 6922
K - PULSADOR LLAMADA PUERTA APARTAMIENTO
L - CERRADURA ELÉCTRICA 12V ~ 1A
P - MANDO ABREPUERTA
A - MONITOR Art. 6309, 6309/C, 6601, 660C, 6009+6209+6145,
6009/C+6209+6145
D - BOTONEIRA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
K - BOTÃO PARA CHAMADA NO PATAMAR
L - TRINCO ELÉCTRICO 12V ~ 1A
P - COMANDO ABREPORTA
K
VIDEO
A
B
C
*
PRI
Art. 732F
Art. 732H
F - Art. 6922
0 28V
D
D
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
1 2 B1 B2
Art. 732F
Art. 732H
P
L
9
IMPIANTO VIDEOCITOFONICO PER COMPLESSO EDILIZIO CON UNA
TARGA VIDEO PRINCIPALE, UNA TARGA A PIÈ SCALE VIDEO ED UNA
TARGA A PIÈ SCALE AUDIO (RIF. SC5419)
VIDEO DOOR ENTRY SYSTEM FOR BUILDING COMPLEX WITH ONE MAIN
ENTRANCE PANEL, ONE VIDEO STAIRWAY PANEL AND ONE AUDIO STAIRWAY PANEL (REF. SC5419)
SYSTÈME DE PORTIERS VIDÉO POUR GROUPE D'IMMEUBLES AVEC UNE
PLAQUE DE RUE PRINCIPALE, UNE PLAQUE DE BAS D'ESCALIER VIDÉO ET
UNE PLAQUE DE BAS D'ESCALIER AUDIO (RÉF. SC5419)
VIDEOTÜRSPRECHANLAGE FÜR GEBÄUDEKOMPLEX MIT EINEM HAUPTVIDEO-KLINGELTABLEAU, EINEM NEBEN-VIDEO-KLINGELTABLEAU UND
EINEM NEBEN-AUDIO-KLINGELTABLEAU (NR. SC5419)
INSTALACIÓN DE VÍDEO-PORTEROS PARA COMPLEJOS DE EDIFICIOS
CON UNA PLACA PRINCIPAL Y UNA PLACA VÍDEO Y OTRA AUDIO AL PIE DE
ESCALERA (REF. SC5419)
INSTALAÇÃO DE VIDEOPORTEIRO PARA EDIFÍCIOS COMPLEXOS COM
UMA BOTONEIRA DE VÍDEO PRINCIPAL, UMA BOTONEIRA DE VÍDEO DE
PATAMAR E UMA BOTONEIRA AUDIO DE PATAMAR (REFª. SC5419)
1 2
1 2
PRI
Art. 732F
Art. 732H
C
D
C
B
A
F - Art. 6922
0 28V
C
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
I - Art. 692S
BUS D
1 2
1 2 B1 B2
P
PRI
BUS P
1 2 1 2
F - Art. 6922
Art. 732F
Art. 732H
0 28V
Art. 732F
Art. 732H
D
D
C
B
A
D
1 2 B1 B2
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
P
L
I - Art. 692S
BUS D
1 2
1 2 1 2
Art. 732F
Art. 732H
L
1
2
Art. 732F
Art. 732H
PRI
Art. 732F
Art. 732H
F - Art. 6922
0 28V
1 2 B1 B2
Art. 732F
Art. 732H
D
D
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
C - AUDIO-KLINGELTABLEAU ART. 89F3/..., 89F4
D - VIDEO-KLINGELTABLEAU
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - TRENNER ART. 692S
CD-
CDFIKLP-
IFKLP-
P
AUDIO ENTRANCE PANEL Type 89F3/..., 89F4
VIDÉO ENTRANCE PANEL
Type 89F5/.., 89F5/C.., 89F7, 89F7/C
SEPARATOR Type 692S
POWER SUPPLY Type 6922
12V ELECTRIC LOCK
C - PLAQUE DE RUE AUDIO ART. 89F3/..., 89F4
D - PLAQUE DE RUE VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SÉPARATEUR Art. 692S
L
10
C - TARGA ESTERNA AUDIO Art. 89F3/.., 89F4
D - TARGA ESTERNA VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SEPARATORE Art. 692S
PLACA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
ALIMENTADOR ART. 6922
SEPARADOR ART. 692S
MANDO ABREPUERTA
C - BOTONERIA AUDIO ART. 89F3/..., 89F4
D - BOTONEIRA VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SEPARADOR ART. 692S
IMPIANTO VIDEOCITOFONICO PER COMPLESSO EDILIZIO CON UNA TARGA
VIDEO PRINCIPALE E CONCENTRATORE ART. 962C PER IL COLLEGAMENTO DI DUE O PIÙ TARGHE SECONDARIE (RIF. SC5455)
INTALLATION OF ENTRANCE PANEL SYSTEM IN BUILDING COMPLEX WITH
ONE MAIN VIDEO ENTRANCE PANEL AND CONCENTRATOR TYPE 962C FOR
THE CONNECTION OF TWO OR MORE SECONDARY ENTRANCE PANELS
(REF. SC5455).
INSTALLATION D'UN PORTIER VIDEO POUR GROUPE IMMOBILIER AVEC
UNE PLAQUE DE RUE VIDÉO PRINCIPALE ET CONCENTRATEUR ART. 962C
POUR LE RACCORODEMENT DE DEUX OU PLUSIEURS PLAQUES SECONDAIRES (RÉ. SC5455).
VIDEO-TÜRSPRECHANLAGE FÜR GEBÄUDEKOMPLEX MIT EINEM VIDEOHAUPTKLINGELTABLEAU UND KONZENTRATOR ART. 962C FÜR DEN
ANSCHLUSS VON ZWEI ODER MEHREREN NEBENKLINGELTABLEAUS
(SIEHE SC5455).
INSTALACIÓN DE VÍDEOPORTERO PARA COMPLEJO EDIFICIO CON UNA
PLACA VÍDEO PRINCIPAL Y CONCENTRADOR ART. 962C PARA EL CONEXIONADO DE DOS O MÁS PLACAS SECUNDARIAS (REF. SC5455).
INSTALAÇÃO DE VIDEOPORTEIRO PARA EDIFICIOS COMPLEXOS COM
UMA BOTONEIRA VIDEO PRINCIPAL E CONCENTRADOR ART. 962C PARA A
LIGAÇÃO DE DUAS OU MAIS BOTONEIRAS SECUNDARIAS (REF. SC5455).
1 2
1 2
I - Art. 692S
PRI
Art. 732F
Art. 732H
F - Art. 6922
C
C
R
BUS D
1 2
1 2 B1 B2
0 28V
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
D
C
B
A
BUS P
1 2 1 2
PRI
Art. 732F
Art. 732H
0 28V
Art. 732F
Art. 732H
P
I - Art. 692S
F - Art. 6922
D
D
R
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
BUS D
1 2
1 2 B1 B2
D
C
B
A
BUS P
1 2 1 2
Art. 732F
Art. 732H
P
L
L
1
2
1
2
PRI
1 2 1 2 1 2 1 2
+
F - Art. 6922
0 28V
1 2 B1 B2
Art. 732F
Art. 732H
J - Art. 692C
1A 2A 1B 2B 1C 2C 1D 2D
**
D
D
R
B2
B1
EXT+
EXTVLED
X
M
PA
CA
M
S+
S+12V
-L
SR
F2
F1
M
Art. 732F
Art. 732H
P
C - TARGA ESTERNA AUDIO Art. 89F3/.., 89F4
D - TARGA ESTERNA VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SEPARATORE Art. 692S
J- CONCENTRATORE Art. 692C
C - AUDIO-KLINGELTABLEAU ART. 89F3/..., 89F4
D - VIDEO-KLINGELTABLEAU
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - TRENNER ART. 692S
J- KONZENTRATOR Art. 692C
CD-
CDFIJKLP-
FIJKLP-
L
AUDIO ENTRANCE PANEL Type 89F3/..., 89F4
VIDÉO ENTRANCE PANEL
Type 89F5/.., 89F5/C.., 89F7, 89F7/C
POWER SUPPLY Type 6922
SEPARATOR Type 692S
CONCENTRATOR Art. 692C
12V ELECTRIC LOCK
C - PLAQUE DE RUE AUDIO ART. 89F3/..., 89F4
D - PLAQUE DE RUE VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SÉPARATEUR Art. 692S
J- CONCENTRADOR Art. 692C
PLACA VIDEO Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
ALIMENTADOR ART. 6922
SEPARADOR ART. 692S
CONCENTRATEUR Art. 692C
MANDO ABREPUERTA
C - BOTONERIA AUDIO ART. 89F3/..., 89F4
D - BOTONEIRA VIDEO
Art. 89F5/.., 89F5/C.., 89F7, 89F7/C
I - SEPARADOR ART. 692S
J- CONCENTRADOR Art. 692C
11
ELVOX COSTRUZIONI ELETTRONICHE S.p.A.
35011 - Campodarsego (PD) - ITALY
Via Pontarola, 14/A
Tel. 049/9202511 r.a.
Phone international... 39/49/9202511
Fax Italia 049/9202603
Fax Export Dept... 39/49/9202601
ELVOX INTERNET SERVICE
http://www.elvox.com
E-mail: [email protected]
E-mail export dept: [email protected]
Filiale di Milano:
20162 - MILANO - Via Conti Biglia, 2
Tel. 02/6473360 - 6473561 - Fax 02/6473733
Filiale di Torino:
10098 - Cascine Vica - Rivoli (TORINO)
Via Albenga, 36/A
Tel. 011/9592829-30 - Fax 011/9592850
Filiale di BRESCIA:
25124 -BRESCIA - Via Isole Lipari, 14
Tel. 030/225413 - Fax 030/225413
Filiale di TOSCANA:
50142 - FIRENZE - Via Lunga 4/R
Tel. 055/7322870 - Fax 055/7322670
12

ART. 6922 - videovox group

Transcript

Documenti analoghi

AUDIO AZIMUTH - PREZZI AL PUBBLICO IVA inclusa Marzo 2011

ART. 692C - videovox group

Scan Speak 12M-4631G00 Revelator Midrange 10cm con cono di carta

musical fidelity

AR273 - Rotel RC-06 + RB-06 - Hi

Almarro A318B

Binder Magnete Srl

Lector Z-100

Curl Bottom Right

ART. 6923 - videovox group
