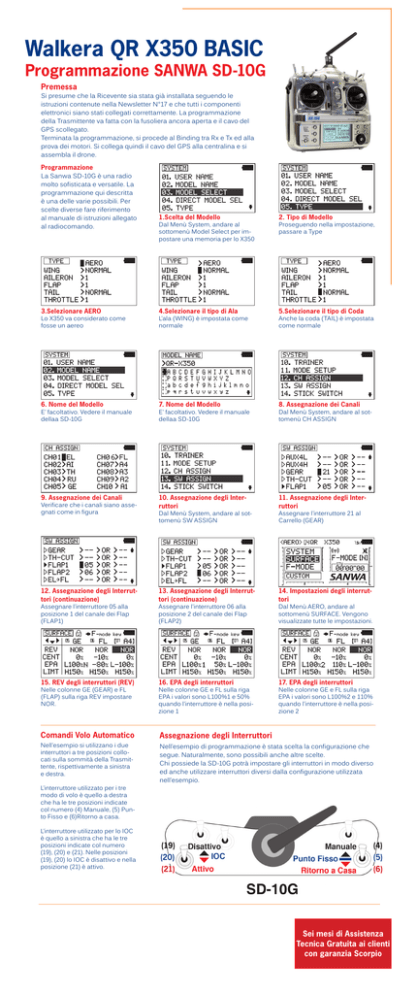

Walkera QR X350 BASIC

Walkera QR X350 BASIC
Programmazione SANWA SD-10G
Premessa
Si presume che la Ricevente sia stata già installata seguendo le
istruzioni contenute nella Newsletter N°17 e che tutti i componenti
elettronici siano stati collegati correttamente. La programmazione
della Trasmittente va fatta con la fusoliera ancora aperta e il cavo del
GPS scollegato.
Terminata la programmazione, si procede al Binding tra Rx e Tx ed alla
prova dei motori. Si collega quindi il cavo del GPS alla centralina e si
assembla il drone.
Programmazione
La Sanwa SD-10G è una radio
molto sofisticata e versatile. La
programmazione qui descritta
è una delle varie possibili. Per
scelte diverse fare riferimento
al manuale di istruzioni allegato
al radiocomando.
1.Scelta del Modello
2. Tipo di Modello
3.Selezionare AERO
4.Selezionare il tipo di Ala
5.Selezionare il tipo di Coda
6. Nome del Modello
7. Nome del Modello
8. Assegnazione dei Canali
9. Assegnazione dei Canali
10. Assegnazione degli Interruttori
11. Assegnazione degli Interruttori
12. Assegnazione degli Interruttori (continuazione)
13. Assegnazione degli Interruttori (continuazione)
14. Impostazioni degli interruttori
15. REV degli interruttori (REV)
16. EPA degli interruttori
17. EPA degli interruttori
Comandi Volo Automatico
Assegnazione degli Interruttori
Nell’esempio si utilizzano i due
interruttori a tre posizioni collocati sulla sommità della Trasmittente, rispettivamente a sinistra
e destra.
Nell’esempio di programmazione è stata scelta la configurazione che
segue. Naturalmente, sono possibili anche altre scelte.
Chi possiede la SD-10G potrà impostare gli interruttori in modo diverso
ed anche utilizzare interruttori diversi dalla configurazione utilizzata
nell’esempio.
Lo X350 va considerato come
fosse un aereo
E’ facoltativo. Vedere il manuale
dellaa SD-10G
Verificare che i canali siano assegnati come in figura
Assegnare l’interruttore 05 alla
posizione 1 del canale dei Flap
(FLAP1)
Nelle colonne GE (GEAR) e FL
(FLAP) sulla riga REV impostare
NOR.
L’interruttore utilizzato per i tre
modo di volo è quello a destra
che ha le tre posizioni indicate
col numero (4) Manuale, (5) Punto Fisso e (6)Ritorno a casa.
L’interruttore utilizzato per lo IOC
è quello a sinistra che ha le tre
posizioni indicate col numero
(19), (20) e (21). Nelle posizioni
(19), (20) lo IOC è disattivo e nella
posizione (21) è attivo.
Dal Menù System, andare al
sottomenù Model Select per impostare una memoria per lo X350
L’ala (WING) è impostata come
normale
E’ facoltativo. Vedere il manuale
dellaa SD-10G
Dal Menù System, andare al sottomenù SW ASSIGN
Assegnare l’interruttore 06 alla
posizione 2 del canale dei Flap
(FLAP2)
Nelle colonne GE e FL sulla riga
EPA i valori sono L100%1 e 50%
quando l’interruttore è nella posizione 1
Proseguendo nella impostazione,
passare a Type
Anche la coda (TAIL) è impostata
come normale
Dal Menù System, andare al sottomenù CH ASSIGN
Assegnare l’interruttore 21 al
Carrello (GEAR)
Dal Menù AERO, andare al
sottomenù SURFACE. Vengono
visualizzate tutte le impostazioni.
Nelle colonne GE e FL sulla riga
EPA i valori sono L100%2 e 110%
quando l’interruttore è nella posizione 2
(19)
(4)
(20)
(5)
(21)
(6)
