Doc/SERIE CB

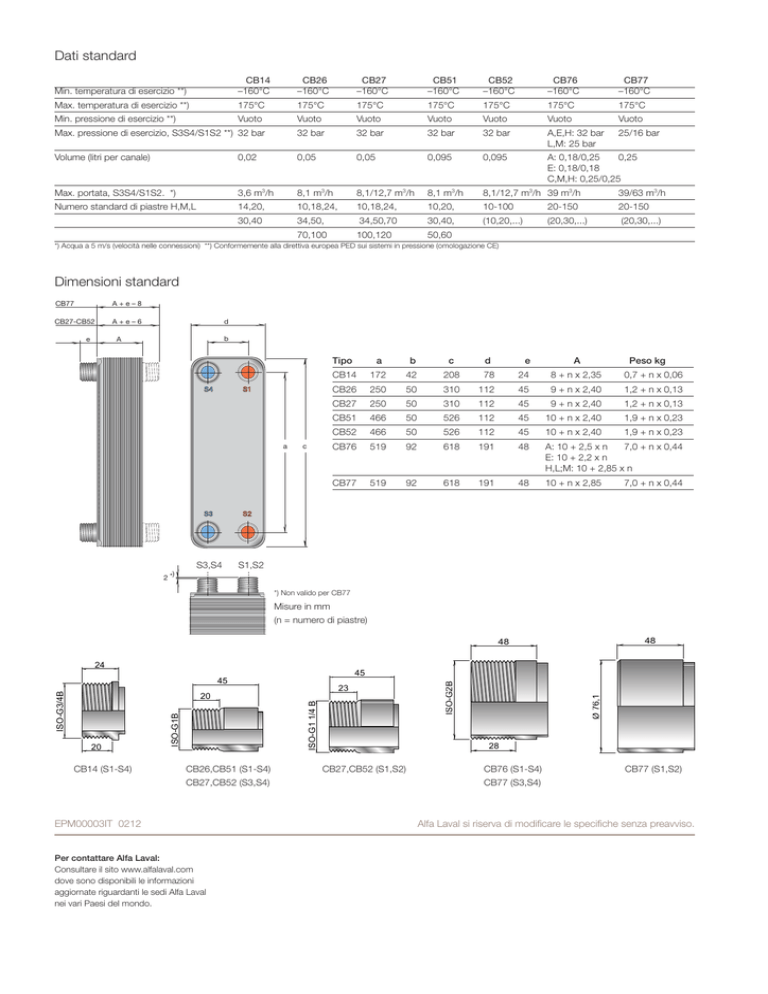

Dati standard
Min. temperatura di esercizio **)
CB14
–160°C
CB26
–160°C
CB27
–160°C
CB51
–160°C
CB52
–160°C
CB76
–160°C
CB77
–160°C
Max. temperatura di esercizio **)
175°C
175°C
175°C
175°C
175°C
175°C
175°C
Min. pressione di esercizio **)
Vuoto
Vuoto
Vuoto
Vuoto
Vuoto
Vuoto
Vuoto
Max. pressione di esercizio, S3S4/S1S2 **) 32 bar
32 bar
32 bar
32 bar
32 bar
A,E,H: 32 bar
L,M: 25 bar
25/16 bar
Volume (litri per canale)
0,02
0,05
0,05
0,095
0,095
A: 0,18/0,25
0,25
E: 0,18/0,18
C,M,H: 0,25/0,25
Max. portata, S3S4/S1S2. *)
3,6 m3/h
8,1 m3/h
8,1/12,7 m3/h
8,1 m3/h
8,1/12,7 m3/h 39 m3/h
39/63 m3/h
14,20,
10,18,24,
10,18,24,
10,20,
10-100
20-150
20-150
30,40
34,50,
34,50,70
30,40,
(10,20,...)
(20,30,...)
(20,30,...)
70,100
100,120
50,60
Numero standard di piastre H,M,L
*) Acqua a 5 m/s (velocità nelle connessioni) **) Conformemente alla direttiva europea PED sui sistemi in pressione (omologazione CE)
Dimensioni standard
CB77
A+e–8
CB27-CB52
A+e–6
e
d
b
A
S4
S1
a
S3
c
Tipo
a
b
c
d
CB14
172
42
208
78
24
e
8 + n x 2,35
A
0,7 + n x 0,06
Peso kg
CB26
250
50
310
112
45
9 + n x 2,40
1,2 + n x 0,13
CB27
250
50
310
112
45
9 + n x 2,40
1,2 + n x 0,13
CB51
466
50
526
112
45
10 + n x 2,40
1,9 + n x 0,23
CB52
466
50
526
112
45
10 + n x 2,40
1,9 + n x 0,23
CB76
519
92
618
191
48
A: 10 + 2,5 x n
7,0 + n x 0,44
E: 10 + 2,2 x n
H,L;M: 10 + 2,85 x n
CB77
519
92
618
191
48
10 + n x 2,85
7,0 + n x 0,44
S2
S3,S4
S1,S2
)
2*
*) Non valido per CB77
Misure in mm
(n = numero di piastre)
48
48
24
CB14 (S1-S4)
ISO-G1B
20
ISO-G1 1/4 B
20
CB26,CB51 (S1-S4)
CB27,CB52 (S3,S4)
EPM00003IT 0212
Per contattare Alfa Laval:
Consultare il sito www.alfalaval.com
dove sono disponibili le informazioni
aggiornate riguardanti le sedi Alfa Laval
nei vari Paesi del mondo.
Ø 76,1
ISO-G3/4B
23
ISO-G2B
45
45
28
CB27,CB52 (S1,S2)
CB76 (S1-S4)
CB77 (S1,S2)
CB77 (S3,S4)
Alfa Laval si riserva di modificare le specifiche senza preavviso.
CB14-77
Scambiatore di calore a piastre saldobrasati
Principi di funzionamento
La superficie di scambio consiste in sottili piastre metalliche corrugate, assiemate una dopo l’altra. I canali sono
formati dalla sequenza delle piastre e i fori d’angolo sono
disposti in maniera tale per cui i due fluidi scorrono attraverso canali alternati, sempre con flusso in controcorrente. La saldobrasatura intorno alla periferia delle piastre
fa tenuta e distribuisce i fluidi all’interno dei canali. Anche
i punti di contatto delle piastre sono saldobrasati per
aumentare la resistenza alla pressione dei fluidi.
Design standard
Il gruppo di piastre è rivestito da piastre di copertura.
Le connessioni sono posizionate sulla piastra anteriore
o posteriore. Le piastre di scambio sono corrugate per
migliorare l’efficienza di scambio e per renderle meccanicamente resistenti.
Materiali standard
Piastre di chiusura
Acciaio inossidabile AISI 316
Connessioni
Acciaio inossidabile AISI 316
Vantaggi degli scambiatori di calore a piastre
saldobrasati nell’industria e nel settore HVAC&R
Piastre
Acciaio inossidabile AISI 316
Gli scambiatori di calore a piastre saldobrasati (BHE) Alfa
Laval presentano numerosi vantaggi rispetto agli scambiatori
di calore tradizionali utilizzati nelle applicazioni industriali e
HVAC&R.
Materiale di brasatura
Rame
–
L’alta efficienza nel trasferimento del calore dei BHE li
rende estremamente compatti e quindi facili da installare
in luoghi dove lo spazio è limitato.
Informazioni necessarie per richiedere un
preventivo
–
L’unità non ha guarnizioni e quindi è idonea per applicazioni in cui la temperatura e/o la pressione è elevata
(ad esempio per teleriscaldamento).
–
Il sistema di distribuzione di Alfa Laval garantisce
che, indipendentemente dalla collocazione geografica nel
mondo, le unità BHE verranno consegnate in breve tempo.
Per consentire ai rappresentanti di Alfa Laval di formulare
un preventivo specifico, la richiesta deve contenere le
seguenti informazioni:
–
–
–
–
–
portate o potenza richiesta
programma termico
proprietà fisiche dei liquidi
pressione di esercizio desiderata
Max perdita di carico ammissibile
