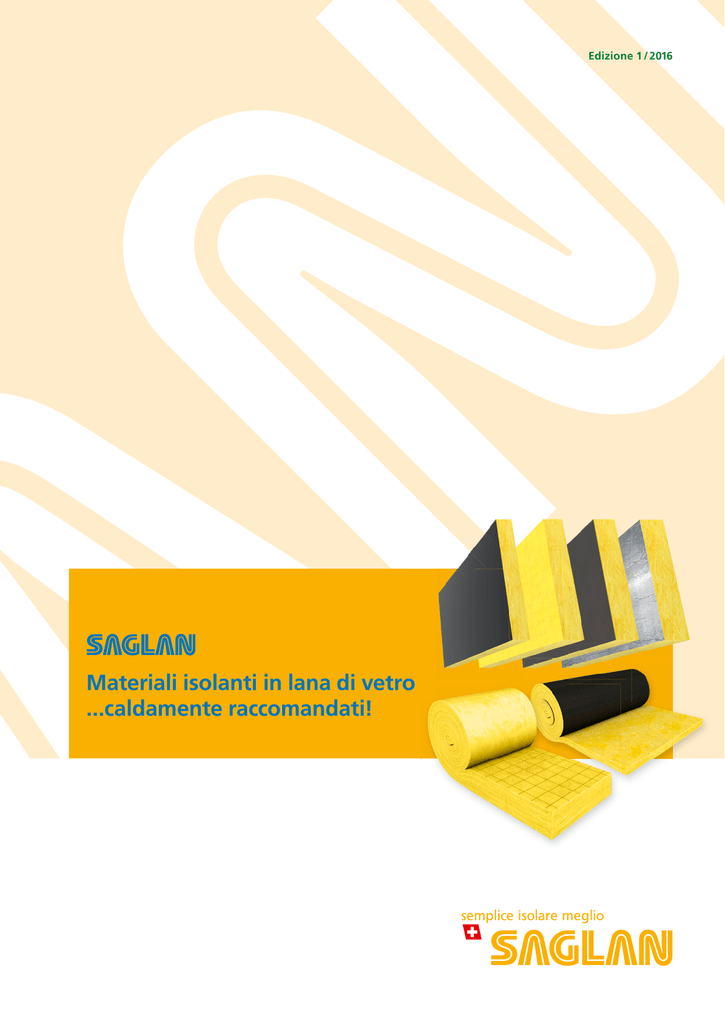

Materiali isolanti in lana di vetro ...caldamente raccomandati!

Edizione 1 / 2016
Materiali isolanti in lana di vetro
...caldamente raccomandati!
il
Con pettoso
ris nte!
e
t
n
lega l’ambie
per
La nuova lana di vetro SAGLAN
La tendenza verso valori lambda sempre migliori e materiali isolanti ecologici
prosegue ininterrotta. Anche la facilità di lavorazione rappresenta un tema importante. Ecco perché abbiamo deciso, nel caso della lana di vetro SAGLAN, di utilizzare
per la produzione un egante rispettoso dell’ambiente. Grazie al nuovo legante ecologico, la nostra lana di vetro SAGLAN darà molto meno prurito, è praticamente inodore e
forma molta meno polvere, rendendo l’isolamento un vero piacere!
SAGER – Un servizio migliore
Miglior supporto di servizio
per i vostri ordini
Vi offriamo il nostro servizio di consulenza sul cantiere/ufficio per effettuare le
misurazioni necessarie in vostra presenza
e consentirvi così di effettuare i vostri
ordini.
Miglior servizio di ritiro
Chi ritira, benefica di un accredito.
Immediata messa a disposizione delle merci a magazzino.
Miglior servizio di consegna
L’affidabile servizio di consegna
SAGER – consegnamo tutti i prodotti
isolanti SAGER direttamente al vostro
cantiere, nel cortile della fabbrica e in
magazzino!
I prodotti SAGLAN sono contraddistinti con il marchio
RAL «Prodotto in lana minerale» e EUCEB. Sono biodegradabili e quindi innocui alla salute ed all’ambiente.
2
Zert
ifiz
i
tes
er
Manageme
nt
m
ste
sy
Miglior servizio di taglio
a misura delle merci
Abbiamo la soluzione per i vostri
impieghi, i nostri prodotti di punta
SAGLAN vengono confezionati per voi
con dimensioni standard o prodotti a
misura e si adattano quindi perfettamente ai vostri fabbisogni.
Migliore qualità svizzera
I nostri convenienti prodotti a lunga e
media durata sono sinonimo di vita e
resistenza durevoli. Le eccezionali caratteristiche termoisolanti contribuiscono ad
una sensibile riduzione dei costi energetici. Tutti i prodotti ottemperano alle
normative di fabbricazione ed impiego.
Indice
Pavimento
Pagina
SAGLAN SB 22
SAGLAN SB 55
SAGLAN SR 22
SAGLAN SR 30
SAGLAN DF 70
SAGLAN ST
SAGLAN Strisce di separazione
SAGLAN SBR / per correntini
SAGLAN SBR Vgl / per corr. Vgl
Tetto
8
8
9
9
10
11
11
15
15
Pagina
SAGLAN SB 22
SAGLAN SB 55
SAGLAN SR 22
SAGLAN SR 30
SAGLAN DF 70
SAGLAN SBR / per correntini
SAGLAN SBR Vgl / per corr. Vgl
Diversi
8
8
9
9
10
15
15
Pagina
SAGLAN SI 25
SAGLAN SI 25 A
SAGLAN SI 30 Vsl
SAGLAN Fiocchi, gialli
16
16
16
11
Copertura
Pagina
SAGLAN SB 22
SAGLAN SB 55
SAGLAN SR 22
SAGLAN SR 30
SAGLAN SB 55 K
SAGLAN SA 25
SAGLAN SA 25 Vs
SAGLAN SA 55
SAGLAN SA 55 Vs
SAGLAN SBR / per correntini
SAGLAN SBR Vgl / per corr. Vgl
8
8
9
9
17
14
14
14
14
15
15
Parete
Pagina
SAGLAN FA 50 Carbolane
SAGLAN FA 40 / FA 40 Vg
SAGLAN FA Light / FA Light Vs
SAGLAN SB 22
SAGLAN SB 55
SAGLAN SR 22
SAGLAN SR 30
SAGLAN TC 22
SAGLAN SK 32
SAGLAN SK 40
SAGLAN SKN 32 Vg
SAGLAN SBR / per correntini
SAGLAN SBR Vgl / per corr. Vgl
Generalità
7
7
7
8
8
9
9
10
12
12
12
15
15
Pagina
SAGER – Un servizio migliore
SAGLAN Campi d’applicazione
Produzione di lana di vetro SAGLAN
SAGLAN – caldamente raccomandato
SAGLAN Caratteristiche e rivestimenti
SAGLAN SB 55 K – Istruzioni per la posa
SAGLAN ST – Esempio di riduzione del rumore da calpestio
L’isolamento moderno ha un nome
SAGER possiede tre linee indipendenti di prodotti
2
3
4
5
6
17
18
19
19
Tetti
SI 25 / SI 25 A / SI 30 Vsl
SAGLAN SBR p. corrent.
SAGLAN SBR p. corr. Vgl
SAGLAN SBR
SAGLAN SBR Vgl
SA 25 / SA 55
SA 25 Vs / SA 55 Vs
SK 32 / SKN 32 Vg / SK 40
SAGLAN SB 55 K
SAGLAN ST
SAGLAN DF 70
SAGLAN TC 22
SAGLAN SR 30
SAGLAN SR 22
SAGLAN SB 55
SAGLAN SB 22
SAGLAN FA Light
SAGLAN FA Light Vs (black)
SAGLAN FA 50 Carbolane
SAGLAN FA 40
SAGLAN FA 40 Vg
Applicazioni
A capriata sopra i travetti
A capriata tra i travetti
A capriata sotto i travetti
Pareti
Facciate ventilate
Cassettoni struttura intelaiata
Isolamento parte interna
Montanti legno pareti est.
Isolamento interno
Pareti divisorie
Coperture
Travi, tra le travi
Coperture cantine
Coperture antiacustiche
Pavimenti
Pavimenti mansarde
Coperture pavimenti betoncini
Travi, tra le travi
Diversi
Industria
Questa tabella panoramica fornisce informazioni sui campi applicativi principali da noi consigliati. La tipologia degli strati da applicare è in accordo con i disegni costruttivi e/o della consulenza
fornita. I consigli forniti sono basati sulle conoscenze attuali e la loro applicazione pratica deve tenere conto delle condizioni specifiche locali.
Le schede dei dati, i certificati e i dettagli costruttivi sono disponibili su Internet all’indirizzo www.sager.ch.
3
– Produzione
Produzione di lana di vetro SAGLAN in sabbia silicea
Fusione del miscuglio in vetro liquido
In un impianto per miscuglio a comando elettronico vengono mescolati pezzi di vetro,
sabbia silicea, calcare, dolomite, nefelina, soda e borace secondo una ricetta adatta per
l’impianto. Il miscuglio omogeneo viene fuso nel forno di fusione con elettrodi regolabili
a una temperatura di circa 1400 °C.
Produzione di fibre di vetro e lana di vetro
Il getto di vetro arriva a caduta libera, ad una temperatura di circa 1100 °C, nella
macchina di sfibratura. In centrifughe ad alta temperatura il vetro viene sfibrato
mediante dischi rotanti forati. La qualità delle fibre di vetro viene regolata sui dischi
di centrifuga mediante regolazione del bruciatore a gas e fissata con il parametro
Micronair. Dopo un breve tratto di raffreddamento, le fibre vengono cosparse di
legante e quindi trasportate nel pozzo di caduta.
Forno di tempra
Il feltro di vetro arriva nel forno di tempra dove la resina indurisce a circa
200 °C, ottenendo così il caratteristico colore giallo del prodotto finale.
Rivestimenti
Possibili rivestimenti sono veli di vetro in diversi colori, tessuti di vetro, carta
kraft, carta Alu-kraft, fogli di alluminio o di polietilene.
Confezionamento
I pannelli vengono impilati a pacchetti in un impilatore automatico e chiusi
con saldatura in foglio di polietilene. I rotoli vengono automaticamente compressi
da un’apposita macchina e avvolti in foglio di polietilene retrattile. I singoli
pacchetti / rotoli possono essere riuniti in pacchetti multipli e successivamente
sistemati su pallet.
Miscuglio
Forno del vetro
Produzione
fibre
Miscelatore
4
Forno di tempra Confezionamento Imballaggio
– caldamente raccomandato!
I materiali isolanti SAGLAN permettono di ridurre notevolmente le
perdite di calore. Ciò permette un
risparmio energetico e contribuisce
alla salvaguardia dell’ambiente.
I materiali isolanti SAGLAN senza
rivestimento sono incombustibili.
I materiali isolanti SAGLAN
garantiscono un isolamento
acustico efficace.
I materiali isolanti SAGLAN
sono idrorepellenti e resistenti
all’umidità.
I materiali isolanti SAGLAN non si
deformano. Essi sono composti da
lunghe fibre e sono dunque molto
elastici.
I materiali isolanti SAGLAN permettono la diffusione del vapore.
I materiali isolanti SAGLAN sono
facili da lavorare e si adattano
alle più rigide esigenze imposte
dalla costruzione dell’edificio.
I materiali isolanti SAGLAN vengono
realizzati in pannelli elastici ed in
pannelli con un’elevata resistenza
alla compressione.
I materiali isolanti SAGLAN sono
costituiti da sabbia silicea naturale.
Essi non si deteriorano con gli anni
e sono imputrescibili.
5
Caratteristiche e rivestimenti
Proprietà del prodotto SAGLAN – Valori tecnici
Coeff. di conduttività termica λD 0.030 a 0.040 W/mK
Resistenza al calore
250 °C
Indice d'incendio / RtF*
6q.3/A1
Coeff. di diffusione del vapore λR 0.32 mg/mh Pa
Fatt. di resistenza alla diff. μ
1.5
Calore specifico c
ca. 1030 J/kg K
*per prodotti non rivestiti
Rivestimenti
Abbreviazione
Rivestimento
Vn
Velo di vetro naturale
6q.3 / A1
Vg
Velo di vetro giallo
6q.3 / A1
Vgl
V. di vetro giallo, rinforzato long.
6q.3 / A1
Vs
Velo di vetro nero
6q.3 / A1
Vsl
V. di vetro nero, rinforzato long.
6q.3 / A1
G
Tessuto di vetro nero
6q.3 / A1
A
Alluminio puro, con armatura
6q.3 / A1
F
Foglio PE nero opaco*
M
Lana di vetro marmorizzata nera
* Larghezza mass. 900 mm, spessore = 0,04 mm
Velo di vetro naturale
Vn
Velo di vetro giallo
Vg
Velo di vetro giallo, rinforzato longitudinale
Vgl
Velo di vetro nero / rinforzato longitudinale
Vs / Vsl
Tessuto di vetro nero
con trattamento fungicida
G
Foglio d’alluminio con reticolo di rinforzo
A
F
M
M
6
Ricoperto di una pellicola in PE nera opaca
(larghezza massima 900 mm)
Lana di vetro marmorizzata nera
I-I
5.3 / F
Pannelli per facciate / isolanti
Isolamento termico e acustico
universale, p. es. per…
• facciate ventilato
• muri a due strati
• isolamento tra i correntini
(tetto vallese)
• tra e sotto i correntini
• costruzioni in legno o metallo
• rinnovazioni
(030) FA
50 Carbolane
Applicazione / Caratteristiche
Pannello isolante rigido per facciate, completamente impermeabilizzato,
con barretta di marcatura su un lato (100 x 100 mm) per facilitare il taglio
a misura. Isolamento termico e acustico per facciate ventilate. Usato anche
da costruzioni in legno o metallo.
Dati tecnici
!
0 W / mK
λ D = 0.03
Densità ρ:
ca. 45 kg / m3
Conduttività termica λD: 0.030 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensioni:
(032) FA
1250 x 600 mm o 1000 x 600 mm su richiesta
(Spessori 60 – 240 mm)
40
Applicazione / Caratteristiche
Pannello isolante rigido per facciate, completamente impermeabilizzato,
con barretta di marcatura su un lato (100 x 100 mm) per facilitare il taglio
a misura. Isolamento termico e acustico per facciate ventilate o muri a due
strati o isolamento tra i correntini, p. es. tetto vallese.
Dati tecnici
Densità ρ:
ca. 38 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensioni:
1250 x 600 mm o 1000 x 600 mm
(Spessori 30 – 260 mm)
(032) FA Light e FA Light Vs (con velo nero)
Applicazione / Caratteristiche
Pannello isolante semirigido per facciate, completamente impermeabilizzato,
con barretta di marcatura su un lato (100 x 100 mm) per facilitare il taglio a
misura. Isolamento termico e acustico per facciate ventilate o muri a due
strati. Vs = velo di vetro nero (come protezione impermeabile o protezione
contro la pioggia limitata)
Dati tecnici
Densità ρ:
ca. 30 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensioni:
1250 x 600 mm o 1000 x 600 mm
(FA Light
Spessori 30 – 300 mm)
(FA Light Vs Spessori 60 – 260 mm)
7
Pannelli isolanti
Isolamento termico e acustico
universale, p. es. per…
• pareti divisorie tra unità
abitative e interne
• soffitti a travi di legno
• parete montante di legno
• muri a due strati
• rinnovazioni
(034) SB
22
Applicazione / Caratteristiche
Pannelli semirigidi per l’isolamento di muri e di costruzioni in legno.
Utilizzabile in varie applicazioni, ad esempio nella parete, nel muro a due
strati o in parete montante di legno, nelle pareti divisorie tra unità
abitative e interne e in pavimenti e solai, soprattutto solette continue e
soffitti di piani a travi di legno.
Dati tecnici
Densità ρ:
ca. 19 kg / m3
Conduttività termica λD: 0.034 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensioni:
(031) SB
1250 x 600 mm (Spessori 30 – 300 mm)
1250 x 575 mm (Spessori 60 – 240 mm)
55
Applicazione / Caratteristiche
Pannelli isolanti rigidi, completamente impregnati, per facciate e coperture del tetto. Isolamento termico e acustico per facciate ventilate o pareti
divisorie interne. Nel caso di tetti, per tetto a capriata sul rivestimento,
tetto di calcestruzzo o ripido di capannone su lamiera profilata.
Dati tecnici
Densità ρ:
ca. 52 kg / m3
Conduttività termica λD: 0.031 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensione:
8
1250 x 600 mm (Spessori 30 – 160 mm)
Pannelli isolanti per i correntini
Isolamento termico e acustico,
p. es. per…
• tra i correntini
• costruzioni a pilastri in legno
• costruzione con elementi
in legno
• rinnovazioni
(035) SR
22
Applicazione / Caratteristiche
Pannelli semirigidi da inserire tra i correntini, reggono senza ulteriore
fissaggio. Si applicano principalmente tra i correntini, ad intervalli
regolari, nelle costruzioni a pilastri o tra le travi di tetti.
Dati tecnici
Densità ρ:
ca. 19 kg / m3
Conduttività termica λD: 0.035 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Lunghezza pannelli:
Larghezze pannelli:
Spessori:
(032) SR
1250 mm
da 400 – 700 mm ogni 5 mm!
60 – 300 mm
30
Applicazione / Caratteristiche
Pannelli semirigidi. Completamente impermeabilizzati. Valgono le stesse
caratteristiche e campi d'impiego del SAGLAN SR 22
Dati tecnici
Densità ρ:
ca. 30 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Lunghezza pannelli:
Larghezze pannelli:
Spessori:
Disponibile da SAGER:
1250 mm
da 400 – 700 mm ogni 5 mm!
60 – 260 mm
prodotti isolanti in fibra di legno
9
Pannelli per pareti divisorie
Isolamento termico e acustico,
p. es. per…
• pareti divisorie
• cartongesso
(035) TC
22
Applicazione / Caratteristiche
Dati tecnici
Densità ρ:
ca. 19 kg / m3
Conduttività termica λD: 0.035 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensione:
1010 x 630 mm (Spessori 45 – 120 mm)
Pannelli resistenti alla pressione
Isolamento termico e acustico
resistenti alla pressione,
p. es. per…
• tetto ripido
• pavimento di soffite
• tetto su lamiera profilata
(035) DF
70
Applicazione / Caratteristiche
Pannelli isolanti resistenti alla pressione per l’isolamento di tetto ripido
con travetti visibili e pavimento di soffite, sotto pannelli di legno e
di truciolato. Ugualmente possibile per tetto di calcestruzzo o ripido per
capannone o tetto piatto per capannone su lamiera profilata.
Dati tecnici
Densità ρ:
ca. 70 kg / m3
Conduttività termica λD: 0.035 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Sollecitaz. di compr.
per deformazione 10%:
60 – 80 mm: > 15 kPa (= 1500 kg/m2)
100 – 220 mm: > 20 kPa (= 2000 kg/m2)
Dimensione:
10
1250 x 600 mm (Spessori 60 – 220 mm)
Pannelli contro il calpestio
Isolamento termico e acustico
contro il calpestio, resistenti alla
pressione, p. es. per…
• betoncini flottanti
• strati di posa
(031) ST
Applicazione / Caratteristiche
Isolamento termico e acustico contro il calpestio sotto betoncini
flottanti. Strato di posa per facciate in lamiera nervata.
Dati tecnici
Densità ρ:
Conduttività termica λD:
Indice d'incendio / RtF:
Sollecitaz. di compr.
per deformazione 10%:
Dimensione:
ca. 75 kg / m3
0.031 W / mK
6q.3 / A1
> 2 kPa (= 200 kg/m2 oder 0,002 N/mm2)
1250 x 600 mm
(Spessori 12/10, 15/12, 20/17, 25/22, 30/27*)
1° numero = spessore del prodotto alla consegna
2° numero = spessore del prodotto posato e
sollecitato al massimo in opera
Strisce di separazione
Applicazione / Caratteristiche
Strisce in rotoli con velo di vetro da un lato per la separazione
pavimento / parete.
Lunghezza rotoli:
Larghezze rotoli:
Spessore:
25 m
120, 150, 180 mm
10 mm
Fiocchi
Fiocchi, gialli
Applicazione / Caratteristiche
Fiocchi (gialli) per inserimento in soffitto a travi, da soffiare all’interno di
elementi e per riempire vani cavi. Per riempire uno spazio cavo di 1 m³
occorrono ca. quattro sacchi da 15 kg.
Dati tecnici
Conduttività termica λD: 0.038 – 0.040 W / mK
Consegna:
1 sacco, ca. 800 x 400 x 250 mm per ca. 15 kg.
11
Pannelli per cassettoni
Isolamento termico e acustico,
p. es. per…
• cassettoni da metalli
• strutture modulari
• isolamento per faciate
(032) SK
32
Applicazione / Caratteristiche
Pannelli isolanti semirigidi per cassettoni e strutture modulari.
Completamente impregnati.
Dati tecnici
Densità ρ:
ca. 30 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Lunghezza pannelli:
Larghezze pannelli:
Spessori:
(032) SK
1250 mm
335, 505, 600 mm
60 – 200 mm
40
Applicazione / Caratteristiche
Pannelli isolanti rigidi per cassettoni e strutture modulari.
Completamente impregnati.
Dati tecnici
Densità ρ:
ca. 38 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Lunghezza pannelli:
Larghezze pannelli:
Spessori:
12
1250 mm
335, 505, 600 mm
60 – 200 mm
Pannelli per cassettoni
(032) SKN
32 Vg (con velo giallo)
Applicazione / Caratteristiche
Pannelli termoisolanti rigidi per cassettoni con vite perforante
distanziatrice e isolamento addizionale senza ponte di calore da
40 a 100 mm. Con scanalatura longitudinale su un lato e marcatura
distanza. Lato visibile con velo di vetro giallo.
Dati tecnici
Densità ρ:
ca. 30 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Lunghezza pannelli:
Larghezze pannelli:
Spessori:
1250 mm
335, 505, 605 mm
120 – 240 mm
Isolamento per cassettoni
Larghezze 335 / 505 / 600 mm
Scanalatura
Velo
100
x
Designazione
p. es. SKN 32 100/40
40
y
• Velo sul lato a vista
• Scanalatura sul lato longitudinale (a distanza y dal bordo con velo)
• x = cassettoni, y = Isolamento addizionale
Designazione
x/y
SKN 32
80/ 40
80/ 60
80/ 80
80/100
Designazione
x/y
SKN 32
100/ 40
100/ 60
100/ 80
100/100
Designazione
x/y
SKN 32
120/ 40
120/ 60
120/ 80
120/100
Designazione
x/y
SKN 32
140/ 40
140/ 60
140/ 80
140/100
Accessori:
Il
System: Nastri adesivi, masse
sigillante, teli e strati di copertura.
13
Pannelli fonoassorbenti
Isolamento e assorbimento
acustico, p. es. per…
• soffitti acustici
• soffitti a travi di legno
• canali dell’aria condizionata
(035) SA
25 e SA 25 Vs (con velo nero)
Applicazione / Caratteristiche
Pannelli fonoassorbenti per isolamento acustico e assorbimento del
rumore ottimali. Come copertura dal basso di soffitti acustici, soffitti
di piano a travi di legno e, in parte, di canali dell’aria condizionata.
SA 25 Vs = velo di vetro nero su lato vista.
Dati tecnici
Densità ρ:
ca. 25 kg / m3
Conduttività termica λD: 0.035 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensione:
(031) SA
1250 x 600 mm
(SA 25
Spessori 20 – 70 mm)
(SA 25 Vs Spessori 20, 25 mm)
55 e SA 55 Vs (con velo nero)
Applicazione / Caratteristiche
Pannelli fonoassorbenti per isolamento acustico e assorbimento del
rumore ottimali. Come copertura dal basso di soffitti acustici, soffitti
di piano a travi di legno e, in parte, di canali dell’aria condizionata.
SA 55 Vs = velo di vetro nero su lato vista.
Dati tecnici
Densità ρ:
ca. 52 kg / m3
Conduttività termica λD: 0.031 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensione:
14
1250 x 600 mm
(SA 55
Spessori 20 – 60 mm)
(SA 55 Vs Spessori 50, 60 mm)
Rotoli isolanti per i correntini
Isolamento termico e acustico,
p. es. per…
• tra i correntini
• soffitti a travi
• costruzioni con elementi
in legno
• costruzioni a pilastri in legno
• rinnovazioni
(034) SBR
(035) SBR
per correntini (su misura)
Applicazione / Caratteristiche
Rotoli autobloccanti senza rivestimento, con marcatura a barretta trasversale per facilitare il taglio a misura. Possibilità molto varie d'impiego
tra travetti del tetto, soffitti a travi, strutture portanti di pareti interne e
esterne e controsoffitti o nella costruzione con elementi in legno.
SBR per correntini = Larghezza dei rotoli su misura.
Dati tecnici
Densità ρ:
ca. 19 kg / m3
Conduttività termica λD: 0.034 / 0.035 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Larghezze rotoli:
1250, 575 mm (Spessori 60 – 260 mm)
Larghezze rotoli p. corr.: da 200 – 700 mm (Spessori 60 – 260 mm)
(032) SBR
Vgl (con velo giallo, rinforzato longitudinale)
(032) SBR
per correntini Vgl (su misura, con velo giallo, rinforzato. long.)
Applicazione / Caratteristiche
Rotoli autobloccanti senza rivestimento, con marcatura a barretta trasversale per facilitare il taglio a misura. Possibilità molto varie d'impiego
tra travetti del tetto, soffitti a travi, strutture portanti di pareti interne e
esterne e controsoffitti nella costruzione con elementi in legno.
SBR per correntini Vgl = Larghezza dei rotoli su misura.
Dati tecnici
Densità ρ:
ca. 30 kg / m3
Conduttività termica λD: 0.032 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Larghezze rotoli:
1250 mm (Spessori 60 – 200 mm)
Larghezze rotoli p. corr.: da 200 – 700 mm (Spessori 60 – 200 mm)
Tetti express 36h
!
Ora in tempi rapidi… Consegna in
cantiere entro 36 ore!
15
Feltro per l’industria
Isolamento termico e acustico,
p. es. per…
• applicazioni industriale
• condotte di ventilazione
• contenitori rotondi
• soffitti acustici
(035) SI
25
Applicazione / Caratteristiche
Feltro in rotolo, senza rivestimento, per condotte di ventilazione,
soffitti acustici o pareti divisorie.
Dati tecnici
Densità ρ:
Conduttività termica λD:
Indice d'incendio / RtF:
ca. 25 kg / m3
0.035 W / mK
6q.3 / A1
Larghezza rotoli standard: 1250 mm (Spessori 20 – 50 mm)
anche disponibile con larghezze
300, 400, 600, 625 mm
(035) SI
25 A (con foglio d’alluminio con reticolo di rinforzo)
Applicazione / Caratteristiche
Feltro in rotolo, alluminio puro retinato su un lato. Isolamento
termico per condotte di ventilazione, cavi di grande diametro o
grandi contenitori rotondi.
Dati tecnici
(032) SI
Densità ρ:
Conduttività termica λD:
Indice d'incendio / RtF:
ca. 25 kg / m3
0.035 W / mK
6q.3 / A1
Larghezza rotoli:
1200 mm (Spessori 25 – 50 mm)
30 Vsl (con velo nero, rinforzato longitudinale)
Applicazione / Caratteristiche
Feltro in rotolo, velo di vetro nero con armatura reticolata su un lato,
per condotte di ventilazione o controsoffitti.
Dati tecnici
16
Densità ρ:
Conduttività termica λD:
Indice d'incendio / RtF:
ca. 30 kg / m3
0.032 W / mK
6q.3 / A1
Larghezza rotoli:
1200 mm (Spessori 15, 25 mm)
Pannelli per solette
(031) SB
55 K
Applicazione / Caratteristiche
Pannelli per soffitto rivestiti con tessuto di vetro su un lato e sui bordi.
Adatti per cantine, garage e industria. Montaggio visibile e invisibile
direttamente sul sottofondo, dal basso.
Il generale, SAGER raccomanda di effettuare un fissaggio meccanico.
Dati tecnici
Densità ρ:
ca. 52 kg / m3
Conduttività termica λD: 0.031 W / mK
Indice d'incendio / RtF: 6q.3 / A1
Dimensioni:
1500 x 600 mm (Spessori 20 – 160 mm)
1500 x 500 su richiesta
Istruzioni per la posa
Per motivi fisici, l’isolamento deve essere applicato sul lato che è freddo
in inverno.
Assorbimento del rumore
Montaggio semplice: accostare i pannelli ben aderenti e senza giunture,
eseguire i fori, conficcare lo spinotto isolante livellandolo alla superficie
del materiale isolante – fine del lavoro. Per il montaggio nascosto sono
necessari 3 spinotti isolanti o 4 – 5 graffe di sostegno. Sotto le condutture
possono essere posati pannelli più sottili.
1.2
I pannelli isolanti SAGLAN SB 55 K possono essere tagliati a misura con una
coltello o un seghetto alternativo, ma occorre dapprima togliere il tessuto.
0.2
Montaggio con spinotto isolante
Pannelli per soffitto SAGLAN SB 55 K
con spinotto isolante visibile.
Montaggio con graffe di sostegno
Dopo il montaggio, le graffe non
sono più visibili.
1.4
1.0
0.8
0.6
0.4
0.0
125
250
500
1000
2000
4000
Hz
Tipi di posa
3 pezzi spinotto isolante per pannello
Montaggio nascosto con graffe di sostegno
I pannelli per soffitto
SAGLAN SB 55 K vengono
fissati con graffe di sostegno. Dopo il montaggio, le graffe di sostegno
non sono più visibili.
Far aderire il pannello
isolante e spingere la
staffa all’interno del
pannello. Le staffe sono di
lamiera di acciaio zincata.
Per ogni pannello sono
necessarie 4 – 5 graffe di
sostegno.
Eseguire il foro, conficcare
lo spinotto isolante e poi
piegare a 90° l’aletta
diritta.
Aggiungere il pannello
isolante successivo sulla
staffa e così di seguito.
17
Pannelli contro il calpestio
ST – Esempi di riduzione del rumore da calpestio, eseguita con successo
Soffitto in calcestruzzo tra piani senza riscaldamento del
pavimento e SAGLAN ST
Rapporto di prova EMPA N° 417644.2 del 9 aprile 2001
Struttura:
Rivestimento di cemento, 70 mm
Foglio PE, 0,15 mm, come strato di separazione
SAGLAN ST, 20/17 mm, 80 kg/m3
Foglio PE 0,20 mm
Soffitto di calcestruzzo, 160 mm
Il miglioramento dell’isolamento contro il rumore da calpestio di un soffitto (grezzo) è tanto migliore quanto maggiore è la diminuzione stimata del rumore da calpestio ∆LW.
Soffitto in calcestruzzo tra piani con riscaldamento del
pavimento, SAGEX 20 e SAGLAN ST
Rapporto di prova EMPA N° 417644.5 del 9 aprile 2001
Struttura:
Rivestimento di cemento, 70 mm
Foglio PE, 0,20 mm, come strato di separazione
SAGLAN ST, 20/17 mm, 80 kg/m3
SAGEX 20/30, 20 mm
Foglio PE 0,20 mm
Soffitto di calcestruzzo, 160 mm
Valori in decibel con i criteri seguenti:
Rivestimento di cemento
SAGLAN ST, 75 kg/m3
Soffitto di cemento
mm
mm
mm
Misura stimata dell’isolamento RW
ca. dB
Soglia stimata del rumore standard da calpestio Ln,w ca. dB
Rivestimento di cemento
SAGLAN ST, 75 kg/m3
SAGEX 20, 20 kg/m3
Soffitto di cemento
mm
mm
mm
mm
Misura stimata dell’isolamento RW
ca. dB
Soglia stimata del rumore standard da calpestio Ln,w ca. dB
18
70
15/12
160
100
15/12
160
70
20/17
160
100
20/17
160
70
25/22
160
100
25/22
160
56
44
57
41
58
42
59
43
60
40
61
38
70
12/10
20
160
100
12/10
20
160
70
15/12
20
160
100
15/12
20
160
70
20/17
20
160
100
20/17
20
160
55
46
56
43
57
44
58
41
58
42
59
43
L’isolamento moderno ha un nome
La storia della prestigiosa marca svizzera di successo e della società Sager AG sono legate intimamente l’una
all’altra fino ai nostri giorni. Tutto è iniziato nel 1949 in Svizzera, nella cittadina di Dürrenäsch in Argovia. Questa
azienda familiare è ancora oggi un datore di lavoro indipendente e importante della regione ed è un propulsore
decisivo in materia di isolamento. La Sager AG è un interlocutore affidabile in tutta la Svizzera e per partner
selezionati in lontane regioni europee.
1949
1954
1978
1999
2001
2008
2008
2010
2011
2012
2014
Acquisizione della prima fabbrica svizzera di sughero da parte della Sager+Cie
Inizio della produzione di SAGEX con cui l’azienda diventa il primo fornitore svizzero di pannelli isolanti di polistirolo
Inizio della produzione di lana di vetro con la denominazione SAGLAN
Nuovo impianto per lana di vetro che consente una produzione ancora più flessibile e quindi soluzioni di taglio
più personalizzate
Inizio della produzione dell’impianto innovativo di taglio in 3D per SAGEX
I settori di attività isolanti SAGER e profilati plastici diventano società per azioni autonome
Inizia la produzione della gamma di coppelle per tubi PIPELANE per impianti civili e industriali
Produzione di lastre isolanti per facciate SAGEX Zebra
Nuova costruzione e inaugurazione del edificio amministrativo SAGER
Acquisizione delle Glaswollewerke «WIEGLA» a Wiesbaden (Germania)
Nuovo impianto per SAGEX Zebra (completamente automatico)
Le tre linee di prodotti di SAGER
Isolare meglio è oggi semplicemente più importante che mai
– e la nostra lana di vetro
SAGLAN in sabbia silicea naturale è l’isolante ottimale per
costruire secondo Minergie.
SAGLAN dispone di un eccellente isolamento acustico e
termico. Il servizio SAGLAN di taglio a misura è particolarmente
valido, comprendendo i grandi
spessori d‘isolamento fino a 300
mm. Tutti i prodotti possono
ricevere diversi rivestimenti.
Il nostro marchio protetto
SAGEX è diventato da tempo il
simbolo del polistirolo espanso.
Non si può fare a meno di pensare al SAGEX nelle costruzioni in
superficie e nel sottosuolo. Le sue
applicazioni sono tanto varie che
con esso è possibile risolvere
quasi ogni problema d‘isolamento
termico. Oltre al SAGEX bianco
produciamo anche il SAGEX Nero
grigio scuro, un ulteriore sviluppo
con caratteristiche d‘isolamento
ancora migliori e SAGEX Zebra
pannelli isolanti per facciate.
Alla fine la bontà di un impianto si riconosce dalla tecnica
d‘isolamento delle sue tubazioni.
Sia che si tratti di impianti di
riscaldamento, di tubazioni per
l’acqua calda, di impianti industriali o di canali per la climatizzazione, PIPELANE provvede alla
protezione contro il calore, i
rumori e gli incendi. Le eccellenti
caratteristiche del materiale
isolano in modo affidabile e
duraturo e consentono di sfruttare pienamente i potenziali
esistenti di risparmio energetico.
19
semplice isolare meglio
I prodotti isolanti di SAGER sono la
soluzione perfetta per le vostre
elevate esigenze. La nostra decennale esperienza con il materiale
isolante di lana di vetro fa di noi
l‘interlocutore competente per le
vostre particolari necessità.
La qualità dei nostri prodotti dà
a voi, come committente delle
costruzioni, pianificatore o
utilizzatore, la necessaria sicurezza di impiego dell’isolamento
termico
Il nostro eccezionale servizio vi
convincerà
Zert
ifiz
i
Manageme
nt
m
ste
sy
tes
er
I nostri pannelli isolanti e rotoli
sono prodotti con sabbia silicea
naturale e quindi non si deteriorano
con gli anni e sono imputrescibili.
Essi si distinguono per le eccellenti
proprietà del materiale, sono idrorepellenti, resistenti all’umidità, di
forma stabile e offrono un’elevata
sicurezza in caso di incendio. La lana
di vetro è leggera ed elastica.
L’assenza di rischio per la saluta
si basa sull’elevata biodegradabilità
ed è confermata dai marchi di qualità EUCEB e RAL .
Le indicazioni, le proposte e gli esempi riportati in questa pubblicazione corrispondono alle nostre attuali conoscenze e si riferiscono a casi normali, che si presentano spesso nella pratica. Scopo dei pianificatori è di tenere in opportuna considerazione tutte le influenze e di impiegare le
nostre informazioni con discernimento. Con questa pubblicazione non possiamo assumerci alcuna responsabilità per il singolo caso concreto.
© by Sager AG, CH-5724 Dürrenäsch
Sager SA
CH-5724 Dürrenäsch
www.sager.ch
Tel. +41 62 767 87 87
Fax +41 62 767 87 80
[email protected]
SAGER è la marca prestigiosa
per isolamento termico e
acustico innovativo. Offriamo soluzioni su misura per il
cliente e un servizio rapido
ed affidabile. SAGER significa
più comfort in casa ed elevata efficienza energetica,
protegge l’ambiente e aiuta a
risparmiare energie.
Taglio individuale
Qualità di grande pregio
Prodotti duraturi
Servizio imbattibile
Affidabile e vicino al cliente
Certificazione
internazionale
Partneship e associazioni
strategiche
