Sica Datasheet - Chempol.com.pl

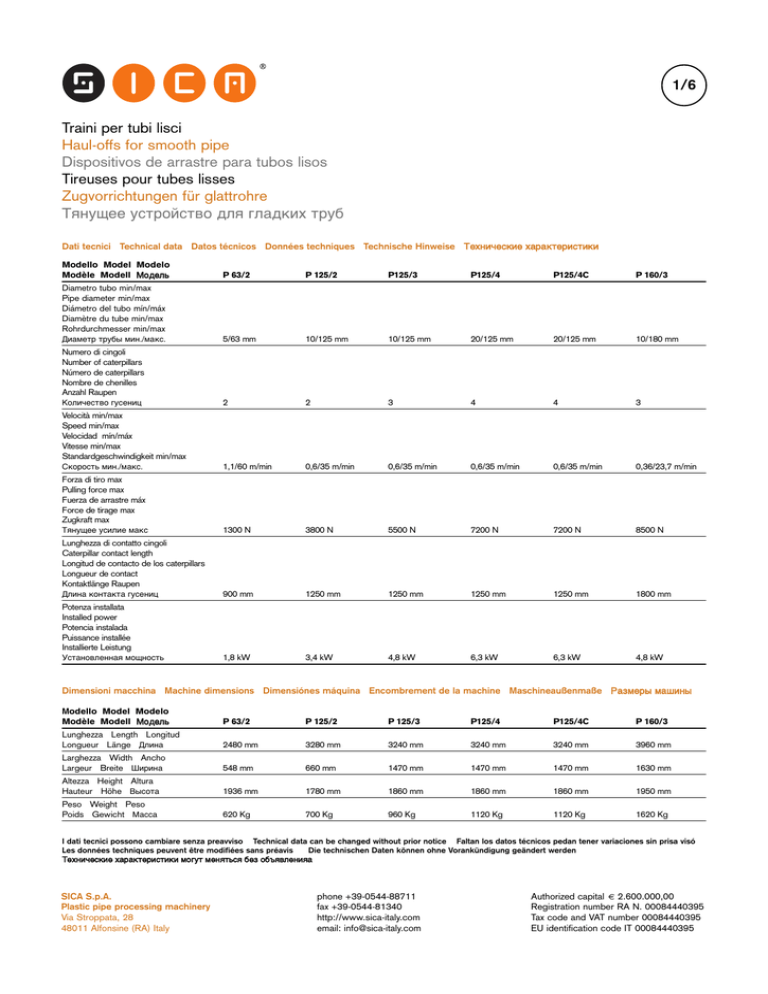

1/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель P 63/2 P 125/2 P125/3 P125/4 P125/4C P 160/3 5/63 mm 10/125 mm 10/125 mm 20/125 mm 20/125 mm 10/180 mm 2 2 3 4 4 3 1,1/60 m/min 0,6/35 m/min 0,6/35 m/min 0,6/35 m/min 0,6/35 m/min 0,36/23,7 m/min 1300 N 3800 N 5500 N 7200 N 7200 N 8500 N 900 mm 1250 mm 1250 mm 1250 mm 1250 mm 1800 mm 1,8 kW 3,4 kW 4,8 kW 6,3 kW 6,3 kW 4,8 kW Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max Диаметр трубы мин./макс. Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung Установленная мощность Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P 63/2 P 125/2 P 125/3 P125/4 P125/4C P 160/3 Lunghezza Length Longitud Longueur Länge Длина 2480 mm 3280 mm 3240 mm 3240 mm 3240 mm 3960 mm Larghezza Width Ancho Largeur Breite Ширина 548 mm 660 mm 1470 mm 1470 mm 1470 mm 1630 mm Altezza Height Altura Hauteur Höhe Высота 1936 mm 1780 mm 1860 mm 1860 mm 1860 mm 1950 mm Peso Weight Peso Poids Gewicht Масса 620 Kg 700 Kg 960 Kg 1120 Kg 1120 Kg 1620 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395 2/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель P 160/3S P 160/4 P 160/4C P200/2 P 200/3 P 200/4 16/180 mm 20/180 mm 20/180 mm 10/219 mm 10/219 * 20/219 mm 32/219 * 40/219 mm 3 4 4 2 3 4 0,45/25 m/min 0,45/25 m/min 0,45/25 m/min 0,36/23,7 m/min 0,36/20 m/min 0,36/20 m/min 7000 N 9500 N 9500 N 6000 N 9000 N 12000 N 1250 mm 1250 mm 1250 mm 1800 mm 1800 mm 1800 mm Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max Диаметр трубы мин./макс. Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung 4,8 kW 6,3 kW 6,3 kW 3,3 kW 4,8 kW 6,3 kW * Con tappi smussati * With chamfered pads * Con tapónes biselados * Avec patins chanfreines * Mit abgeschrägten Gummistollen * Со скошенными подушками Установленная мощность Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P 160/3S P 160/4 P 160/4C P200/2 P 200/3 P 200/4 Lunghezza Length Longitud Longueur Länge Длина 3240 mm 3240 mm 3240 mm 4200 mm 3960 mm 3960 mm Larghezza Width Ancho Largeur Breite Ширина 1470 mm 1470 mm 1470 mm 744 mm 1630 mm 1630 mm Altezza Height Altura Hauteur Höhe Высота 1860 mm 1860 mm 1860 mm 2130 mm 1950 mm 1950 mm Peso Weight Peso Poids Gewicht Масса 960 Kg 1120 Kg 1120 Kg 950 Kg 1620 Kg 1900 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395 3/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max Диаметр трубы мин./макс. P 250/3 P 250/4 P 315/4 P 400/4 P 400/6 P 400/6 Plus 10/273 mm * 20/273 mm 32/273 mm * 40/273 mm 32/324 mm * 40/324 mm 32/457 mm * 40/457 mm 32/200 mm (3) * 40/200 mm (3) 225/458 mm (6) 80/457 mm 3 4 4 4 3/6 6 0,36/20 m/min 0,36/20 m/min 0,28/15,6 m/min 0,28/15,6 m/min 0,28/15,6 m/min 0,26/14,6 m/min 9000 N 12000 N 15000 N 15000 N 11000 N (3) 22500 N (6) 24000 N 1800 mm 1800 mm 1800 mm 1800 mm 1800 mm 1800 mm Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung 4,8 kW 6,3 kW 6,3 kW 6,3 kW 9,6 kW 9,6 kW (3) With 3 caterpillers (3) Con 3 Orugas (3) Avec 3 chenilles (3) Mit 3 Raupen (3) C 3 гусеницами Con 3 cingoli (6) Con 6 cingoli (6) With 6 caterpillers (6) Con 6 Orugas (6) Avec 6 chenilles (6) Mit 6 Raupen (6) C 6 гусеницами * Con tappi smussati * With chamfered pads * Con tapónes biselados * Avec patins chanfreines * Mit abgeschrägten Gummistollen * Со скошенными подушками Установленная мощность (3) Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P 250/3 P 250/4 P 315/4 P 400/4 P 400/6 P 400/6 Plus Lunghezza Length Longitud Longueur Länge Длина 3960 mm 3960 mm 3960 mm 3960 mm 3964 mm 3964 mm Larghezza Width Ancho Largeur Breite Ширина 1630 mm 1630 mm 1630 mm 1868 mm 2028 mm 2028 mm Altezza Height Altura Hauteur Höhe Высота 1950 mm 1950 mm 1950 mm 1950 mm 2060 mm 2060 mm Peso Weight Peso Poids Gewicht Масса 1620 Kg 1900 Kg 1900 Kg 2150 Kg 2520 Kg 2570 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395 4/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max Диаметр трубы мин./макс. P 500/4 P 500/6 P 500/6 Plus P 630/6 P 630/6 Plus P 800/6 Plus 32/559 mm * 40/559 mm 32/200 mm (3) * 40/200 mm (3) 225/559 mm (6) 80/559 mm 88/140 mm (3) 160/660 mm (6) 75/140 mm (3) 160/660 mm (6) 110/225 mm (3) 250/803 mm (6) 4 3/6 6 3/6 3/6 3/6 0,28/15,6 m/min 0,28/15,6 m/min 0,28/14,6 m/min 0,02/8,1 m/min 0,06/4 m/min 0,15/6 m/min 15000 N 11000 N (3) 22500 N (6) 24000 N 18000 N (3) 40000 N (6) 20000 N (3) 46000 N (6) 18000 N (3) 40000 N (6) 1800 mm 1800 mm 1800 mm 1800 mm 1800 mm 1800 mm Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung 6,3 kW 9,6 kW 9,6 kW 9,6 kW 9,6 kW 9,6 kW (3) With 3 caterpillers (3) Con 3 Orugas (3) Avec 3 chenilles (3) Mit 3 Raupen (3) C 3 гусеницами Con 3 cingoli (6) Con 6 cingoli (6) With 6 caterpillers (6) Con 6 Orugas (6) Avec 6 chenilles (6) Mit 6 Raupen (6) C 6 гусеницами * Con tappi smussati * With chamfered pads * Con tapónes biselados * Avec patins chanfreines * Mit abgeschrägten Gummistollen * Со скошенными подушками Установленная мощность (3) Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P 500/4 P 500/6 P 500/6 Plus P 630/6 P 630/6 Plus P 800/6 Plus Lunghezza Length Longitud Longueur Länge Длина 3960 mm 3964 mm 3964 mm 4170 mm 4170 mm 4170 mm Larghezza Width Ancho Largeur Breite Ширина 1868 mm 2028 mm 2028 mm 2330 mm 2330 mm 2330 mm Altezza Height Altura Hauteur Höhe Высота 1950 mm 2060 mm 2060 mm 2328 mm 2328 mm 2460 mm Peso Weight Peso Poids Gewicht Масса 2150 Kg 2520 Kg 2570 Kg 3200 Kg 3200 Kg 3250 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395 5/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max Диаметр трубы мин./макс. P800/8 P800/8 Plus P 1000/8 Plus P 1200/10 P 1600/12 P 1600/12 Plus 160/355 mm (4) 400/803 mm (8) 160/355 mm (4) 400/803 mm (8) 225/457 mm (4) 500/1016 mm (8) 315/560 mm (4) 630/1300 mm (10) 400/800 mm (6) 860/1655 mm (12) 400/800 mm (7) 860/1655 mm (14) 4/8 4/8 4/8 4/10 6/12 6/14 0,15/6 m/min 0,02/2,5 m/min 0,03/2,5 m/min 0,03/1,7 m/min 0,02/1,2 m/min 0,03/1,6 m/min 27000 N (4) 58000 N (8) 40000 N (4) 80000 N (8) 45000 N (4) 95000 N (8) 50000 N (4) 145000 N (10) 78000 N (6) 175000 N (12) 100000 N (7) 280000 N (14) 1800 mm 1800 mm 2200 mm 2200 mm 2200 mm 2200 mm 12,5 kW 3,7 kW 4 kW 11,6 kW 8 kW Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung Установленная мощность (n) Con n cingoli (n) With n caterpillers (n) Con n Orugas (n) Avec n chenilles 6 kW (n) Mit n Raupen (n) C n гусеницами Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P800/8 P800/8 Plus P 1000/8 P 1200/10 P 1600/12 P 1600/12 Plus Lunghezza Length Longitud Longueur Länge Длина 4170 mm 4170 mm 5704 mm 5704 mm 6184 mm 6184 mm Larghezza Width Ancho Largeur Breite Ширина 2560 mm 2560 mm 3230 mm 3480 mm 3900 mm 3900 mm Altezza Height Altura Hauteur Höhe Высота 2319 mm 2319 mm 2780 mm 3120 mm 3445 mm 3445 mm Peso Weight Peso Poids Gewicht Масса 3900 Kg 4900 Kg 8580 Kg 11500 Kg 15260 Kg 16000 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395 6/6 Traini per tubi lisci Haul-offs for smooth pipe Dispositivos de arrastre para tubos lisos Tireuses pour tubes lisses Zugvorrichtungen für glattrohre Тянущее устройство для гладких труб Dati tecnici Technical data Datos técnicos Données techniques Technische Hinweise Технические характеристики Modello Model Modelo Modèle Modell Модель P 2000/14 Plus Diametro tubo min/max Pipe diameter min/max Diámetro del tubo mín/máx Diamètre du tube min/max Rohrdurchmesser min/max 710/915 mm (7) 1000/2032 mm (14) Диаметр трубы мин./макс. Numero di cingoli Number of caterpillars Número de caterpillars Nombre de chenilles Anzahl Raupen 7/14 Количество гусениц Velocità min/max Speed min/max Velocidad mín/máx Vitesse min/max Standardgeschwindigkeit min/max 0,02/0,9 m/min Скорость мин./макс. Forza di tiro max Pulling force max Fuerza de arrastre máx Force de tirage max Zugkraft max 170000 N (7) 400000 N (14) Тянущее усилие макс Lunghezza di contatto cingoli Caterpillar contact length Longitud de contacto de los caterpillars Longueur de contact Kontaktlänge Raupen 2200 mm Длина контакта гусениц Potenza installata Installed power Potencia instalada Puissance installée Installierte Leistung 13,4 kW Установленная мощность (n) Con n cingoli (n) With n caterpillers (n) Con n Orugas (n) Avec n chenilles (n) Mit n Raupen (n) C n гусеницами Dimensioni macchina Machine dimensions Dimensiónes máquina Encombrement de la machine Maschineaußenmaße Размеры машины Modello Model Modelo Modèle Modell Модель P 2000/14 Plus Lunghezza Length Longitud Longueur Länge Длина 6184 mm Larghezza Width Ancho Largeur Breite Ширина 4800 mm Altezza Height Altura Hauteur Höhe Высота 4200 mm Peso Weight Peso Poids Gewicht Масса 27000 Kg I dati tecnici possono cambiare senza preavviso Technical data can be changed without prior notice Faltan los datos técnicos pedan tener variaciones sin prisa visó Les données techniques peuvent être modifiées sans préavis Die technischen Daten können ohne Vorankündigung geändert werden Технические характеристики могут меняться без объявленияа SICA S.p.A. Plastic pipe processing machinery Via Stroppata, 28 48011 Alfonsine (RA) Italy phone +39-0544-88711 fax +39-0544-81340 http://www.sica-italy.com email: [email protected] Authorized capital € 2.600.000,00 Registration number RA N. 00084440395 Tax code and VAT number 00084440395 EU identification code IT 00084440395
