Ministero dell’Ambiente
e della Tutela del Territorio e del
Mare

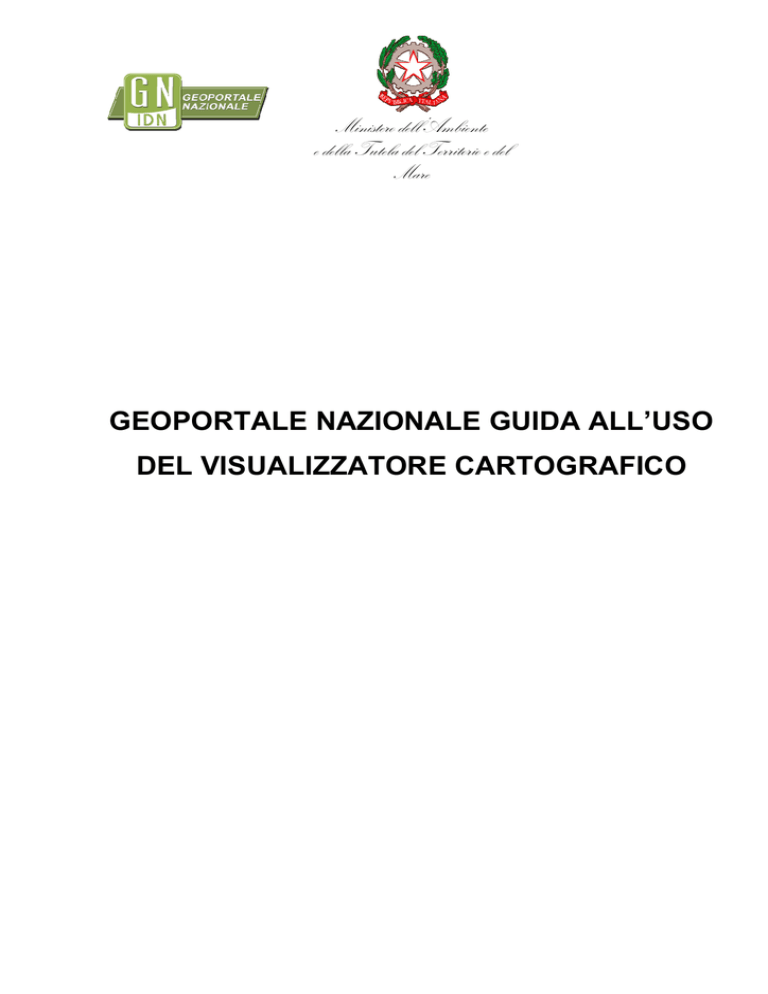

GEOPORTALE NAZIONALE GUIDA ALL’USO
DEL VISUALIZZATORE CARTOGRAFICO
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
VISUALIZZATORE Rev.2
03/10/2012
Titolo
Guida all’uso del visualizzatore cartografico
Autore
Ministero dell’Ambiente e della Tutela del Territorio e del Mare - Geoportale Nazionale
Oggetto
Guida per l’utilizzo del visualizzatore cartografico
Argomenti
Visualizzatore cartografico del Geoportale Nazionale
Parole chiave
Geoportale Nazionale, visualizzatore, strumenti, comandi, vettoriali, immagini, Grid, servizi, WMS,
GIS, progetti, scala, coordinate, misura.
Thesaurus
-
Descrizione
La guida è finalizzata alla descrizione dell’utilizzo visualizzatore cartografico del Geoportale
Nazionale
Responsabile pubblicazione
Contributi
-
Data stesura
2012-10-03
Tipo
Documento testuale
Formato dei dati
PDF
Nome e versione del
Acrobat Reader
software
Identificatore
-
Origine
-
Lingua dei dati
ITA
Riferimenti/Relazioni
-
Commenti
-
Copertura
-
Diritti
Creative Commons Attribuzione - Non commerciale - Condividi allo stesso modo 3.0 Unported
License
Dimensione
……
Lingua del metadato
ITA
Responsabile del metadato
2
GUIDA ALL’UTILIZZO DEL VISUALIZZATORE CARTOGRAFICO DEL GEOPORTALE NAZIONALE by Ministero
dell'Ambiente e della Tutela del Territorio e del Mare - Geoportale nazionale is licensed under a Creative Commons
Attribuzione - Non commerciale - Condividi allo stesso modo 3.0 Unported License
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Stato del documento
Funzione
Redatto
Data
Team di progetto Geoportale nazionale
03/10/2012
Responsabile di progetto:
Approvato
03/10/2012
Dott. Salvatore Costabile
Revisioni del documento
N.Rev
Stesura
1
26/05/2011
2
03/10/2012
Modifiche
Aggiornamento
dell’impaginazione
Redatto
Approvato
23/05/2011
23/05/2011
03/10/2012
03/10/2012
3
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
INDICE
1.
Introduzione ................................................................................................................................................... 6
2.
Il visualizzatore del Geoportale Nazionale ..................................................................................................... 7
3.
Inserimento delle informazioni .................................................................................................................... 12
3.1.
Vettoriali ................................................................................................................................................... 12
3.2.
Immagini ................................................................................................................................................... 14
3.3.
Grid ........................................................................................................................................................... 15
3.4.
Servizi........................................................................................................................................................ 16
3.4.1.
Servizio WMS (Web Map Service) ........................................................................................................ 17
3.4.2.
Servizio ArcGIS ...................................................................................................................................... 19
3.5.
4.
Progetti ..................................................................................................................................................... 20
Descrizione dei comandi............................................................................................................................... 21
4.1.
Barra dei comandi strumenti .................................................................................................................... 21
4.1.1.
Strumenti mappa .................................................................................................................................. 22
4.1.2.
Selezione della Scala ............................................................................................................................. 28
4.1.3.
Ricerca sugli Attributi ........................................................................................................................... 28
4.1.4.
Zoom su coordinate .............................................................................................................................. 30
4.1.5.
Misura ................................................................................................................................................... 31
4.2.
5.
Barra dei comandi Gestione servizi .......................................................................................................... 33
Riepilogo strumenti del visualizzatore cartografico ..................................................................................... 35
4
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Acronimi e definizioni
Nella seguente tabella sono riportati gli acronimi e le abbreviazioni utilizzate nel documento
che non sono usati comunemente o che si vogliono comunque specificare.
ACRONIMO O
DEFINIZIONE
DESCRIZIONE
GN
Geoportale Nazionale
MATTM
Ministero dell’Ambiente e della Tutela del Territorio e del Mare
www.minambiente.it
IGM
Istituto Geografico Militare
2D
2 Dimensioni
GIS
Geographic Information System
WMS
Web Map Service
URL
Uniform Resource Locator
5
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
1. Introduzione
Il Geoportale Nazionale, GN, consente l’accesso, la visualizzazione e l’utilizzo della cartografia
di base nazionale, prodotta a seguito dell’accordo integrativo tra Stato - Regioni del 12 ottobre 2000
sul Sistema Cartografico di Riferimento.
L’obiettivo strategico del GN è quello di promuovere e diffondere l’utilizzo dei Sistemi Informativi
Territoriali, di rendere le informazioni di carattere ambientale e territoriale disponibili ad un vasto
pubblico anche di non addetti ai lavori, tenendo in considerazione i progetti e le attività attualmente
in corso a livello nazionale ed europeo.
In questa guida sono esposte sinteticamente le principali funzionalità del visualizzatore
cartografico insieme con la descrizione della barra dei comandi, presenti all’interno di esso,
denominati “Strumenti” e “Gestione Servizi”.
6
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
2. Il visualizzatore del Geoportale Nazionale
Dalla pagina iniziale del Geoportale Nazionale, selezionando “Cartografia 2D” (Figura 1), è
possibile accedere al visualizzatore (Figura 2).
Figura 1 – Modalità di accesso al Visualizzatore Cartografico della home page del Geoportale Nazionale.
Figura 2 – Visualizzatore Cartografico del Geoportale Nazionale.
7
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Nella finestra principale dell'applicazione si possono individuare i seguenti elementi:
•
al centro è posizionata l’area di visualizzazione della cartografia, che occupa la maggior
parte della finestra principale;
•
in alto a sinistra si trova la barra dei comandi “Strumenti” (Figura 3);
•
al centro, in posizione fissa, si trova il pannello di gestione dei dati suddiviso in cinque
tab: “Vettoriali”, “Immagini”, “Grid”, “Servizi” e “Progetti” (Figura 4);
•
in alto a destra si trova la barra dei comandi “Gestione servizi” (Figura 5);
•
il visualizzatore di “Overview”, a cui si accede dalla freccia rossa in basso a sinistra della
schermata (Figura 6), rappresenta l’area visualizzata nella finestra principale Figura 7;
•
in basso a sinistra si trovano, in ordine, l’informazione sullo strumento attivo, la scala
metrica, le coordinate geografiche di latitudine e longitudine, le coordinate piane X/Y ed
il valore numerico della scala dell’immagine visualizzata (Figura 8).
Figura 3 – Barra dei comandi “Strumenti” all’interno del Visualizzatore Cartografico.
8
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 4 – Pannello, con le relative tab, della gestione dei dati all’interno del Visualizzatore Cartografico.
Figura 5 – Barra dei comandi “Gestione Servizi” all’interno del Visualizzatore Cartografico.
9
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 6 – Accesso al visualizzatore di “Overview”.
Figura 7 – Visualizzatore di “Overview”.
10
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Figura 8 – Informazioni sullo strumento attivo, sulla scala visualizzazione e sulle coordinate.
La barra dei comandi “Strumenti” e la barra dei comandi “Gestione servizi” possono essere
aperte, chiuse e spostate all’interno del visualizzatore tenendo premuto il tasto sinistro selezione del
mouse e trascinandole nella posizione desiderata (Figura 9).
Figura 9 – Opzioni di visualizzazione della barra dei comandi “Strumenti” e “Gestione dei Servizi”.
11
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
3. Inserimento delle informazioni
Al fine di facilitare la ricerca e l’inserimento delle informazioni geografiche, il pannello di
gestione dei dati è suddiviso in cinque tab: “Vettoriali”, “Immagini”, “Grid”, “Servizi” e “Progetti”;
attraverso questi tab l’utente può selezionare una o più informazioni di suo interesse (Figura 4).
3.1.
Vettoriali
Tutte le informazioni vettoriali disponibili nel catalogo del Geoportale Nazionale sono presenti in
questa sezione (Figura 10). Selezionando un’informazione questa è aggiunta alla lista di “Gestione
servizi”.
Figura 10 – Selezione e visualizzazione di uno strato informativo vettoriale dalla sezione “Vettoriali”..
Alcune delle informazioni disponibili potrebbero avere una scala di visualizzazione predefinita:
lo strato visibile alla scala scelta dall’utente è caratterizzato da una “check-box”, accanto al nome,
utilizzabile per attivare o disattivare la visibilità; lo strato non visibile a quella scala è caratterizzato
da un simbolo particolare
. Per attivare o disattivare la visibilità delle informazioni è necessario
spostarsi nell’intervallo di scale che li rendono visibili (Figura 11).
12
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 11 – Esempio di visibilità di un layer dati visualizzato.
13
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
3.2.
DEL
03/10/2012
Immagini
Nella sezione denominata “Immagini” sono disponibili informazioni come ortofoto, cartografia
IGM, immagini satellitari presenti nel catalogo del Geoportale Nazionale (Figura 12). La selezione e la
gestione della visibilità avviene come visto per i file di tipo vettoriale al punto Vettoriali
Figura 12 – Selezione e visualizzazione di un file dalla sezione “Immagini”.
14
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
3.3.
DEL
03/10/2012
Grid
All’interno della sezione denominata “Grid” sono disponibili le informazioni di tipo Grid presenti
nel catalogo del Geoportale Nazionale (Figura 13). La selezione del file avviene come visto al punto
Vettoriali La gestione della visibilità avviene come visto al punto Vettoriali
Figura 13 – Selezione e visualizzazione di un file di tipo “Grid” dalla sezione omonima.
15
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
3.4.
DEL
03/10/2012
Servizi
Questa sezione consente agli utenti di aggiungere alla mappa uno o più servizi web di tipo
“WMS” o “ArcGIS” (Figura 14). La selezione e la gestione della visibilità avviene come visto al punto
Vettoriali
Figura 14 – Caricamento di un dei servizi “WMS” (Web Map Service).
16
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
3.4.1. Servizio WMS (Web Map Service)
Scegliendo l’opzione WMS si apre la maschera “Aggiungi servizio WMS” (Figura 15).
Figura 15 – Finestra opzioni per il caricamento servizio WMS.
Se il servizio web che si vuole inserire è distribuito dal Geoportale Nazionale stesso occorre
selezionare:
•
“Ente”: utilizzando la stringa “wms.pcn.minambiente.it”;
•
“Servizio”: scegliendo il servizio che si desidera visualizzare;
•
“URL”: inserendo la URL relativa al servizio che, in questo caso, viene inserita
automaticamente nel momento in cui si sceglie lo strato da visualizzare (Figura 16).
17
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Figura 16 – Scelta del servizio “WMS” da caricare.
Premendo il pulsante “Visualizza Layer”, compare la maschera “Selezione layer” (Figura 17) che
permette all’utente di selezionare uno o più layer che costituiscono il servizio “WMS”, di scegliere lo
stile di visualizzazione e la versione del servizio, che per default è la 1.3.0. Premendo il pulsante
“Aggiungi” i layer selezionati vengono inseriti e visualizzati nella mappa.
Figura 17 – Selezione dei layer di un “WMS”.
Se il servizio web che si vuole inserire non è distribuito dal Geoportale Nazionale occorre inserire
la URL, nella relativa casella di testo, del servizio “WMS”.
18
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
3.4.2. Servizio ArcGIS
Scegliendo l’opzione “ArcGIS” si apre la maschera “Aggiungi servizio ArcGIS”. Nella casella di
testo occorre semplicemente inserire la URL del servizio “ArcGIS” che si vuole visualizzare (Figura
18).
Figura 18 – Caricamento di un servizio “ArcGIS”.
19
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
3.5.
03/10/2012
Progetti
Questa sezione consente la visualizzazione e l’accesso ad alcuni progetti cartografici. Ogni
progetto cartografico presenta, per una determinata area, particolari aspetti territoriali e ambientali: le
informazioni sono organizzate e tematizzate in modo da offrire agli utenti un quadro conoscitivo
sintetico e organizzato su un determinato argomento (Figura 19). Le informazioni che costituiscono il
progetto potrebbero avere un intervallo di visibilità, scala minima e massima di visualizzazione,
predefinito. Ogni singolo strato informativo che compone il progetto è gestibile attraverso la barra dei
comandi “Gestione servizi”. Una volta selezionato un progetto, l’utente può inserire all’interno della
mappa altre informazioni dei tipi elencati nei paragrafi precedenti.
Figura 19 – Caricamento di un progetto dalla lista dei servizi elencati.
20
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
4. Descrizione dei comandi
Le barre dei comandi “Strumenti” e “Gestione Servizi” consentono di accedere alle impostazioni
generali di navigazione e di interrogazione degli strati disponibili nei servizi del Geoportale
Nazionale.
4.1.
Barra dei comandi strumenti
Di seguito saranno descritti i comandi presenti nella barra dei comandi “Strumenti”. La barra
“Strumenti” (Figura 20) apre un menù a tendina con le seguenti sottosezioni:
•
“Strumenti mappa”;
•
“Selezione scala”;
•
“Ricerca su attributi”;
•
“Zoom su coordinata”;
•
“Misura”.
Figura 20 – Funzioni presenti nella barra degli “Strumenti”.
21
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
4.1.1. Strumenti mappa
La Figura 21 mostra in dettaglio gli “Strumenti mappa”.
Figura 21 – Vista e descrizione della categoria “Strumenti mappa”.
22
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
I singoli comandi relativi agli “Strumenti Mappa” sono:
FULL EXTENT
Il comando ripristina la scala iniziale predefinita di visualizzazione della mappa.
LAYER EXTENT
Il comando consente di visualizzare il layer caricato all’interno della mappa nella
sua completa estensione spaziale.
ZOOM IN
Il comando consente di ingrandire la visualizzazione di un’area selezionata sulla
mappa in una scala dipendente dalla dimensione dell’area selezionata. Il
comando è sempre eseguibile anche tramite lo scroll del mouse.
ZOOM OUT
Il comando consente di ridurre la visualizzazione di un’area selezionata sulla
mappa in una scala dipendente dalla dimensione dell’area selezionata. Il
comando è sempre eseguibile anche tramite lo scroll del mouse.
PAN
Il comando consente di spostarsi sulla mappa in modalità “Trascina”.
PRECEDENTE
Il comando ripristina lo stato di visualizzazione precedente.
SUCCESSIVO
Il comando, attivabile solo se è stato utilizzato il tasto “Precedente”, consente di
riportare la visualizzazione agli stati antecedenti.
DUPLICA MAPPA
La scelta di questo comando consente di visualizzare, alla stessa scala, sia il dato
iniziale prescelto sia un'altra informazione utilizzando due modalità diverse:
mappa affiancata e mappa contigua. Cliccando sul comando si apre una finestra
di dialogo dalla quale si può scegliere il secondo dato (Figura 22). L’opzione
“Mappa affiancata” (Figura 23) divide la finestra in due parti: in quella sinistra si
visualizza il dato iniziale mentre in quella destra si visualizza il dato prescelto con
la stessa estensione territoriale della finestra di sinistra. L’opzione “Mappa
contigua” (Figura 24) divide la finestra in due parti: in quella sinistra si visualizza il
dato iniziale mentre in quella destra si visualizza il dato prescelto contiguo
territorialmente al primo. Le funzionalità del visualizzatore si possono utilizzare
nella sola finestra a sinistra.
23
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 22 – Scelta dei dati con lo strumento “Duplica mappa”.
Figura 23 – Opzione “Mappa affiancata” nello strumento “Duplica mappa”.
24
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 24 – Opzione “Mappa contigua” nello strumento “Duplica mappa”.
CHIUDI DUPLICA
Il comando ripristina la singola visualizzazione della mappa alla sinistra dello schermo
IDENTIFICA
Il comando consente di interrogare le informazioni nella mappa (Figura 25). Cliccando su
un punto della mappa si apre la finestra denominata “Risultati Ricerca”: i tab riportano il
nome dello strato informativo e, per quel determinato punto, i relativi attributi.
IDENTIFICA AREA
Il comando individua, per l’area selezionata, tutti gli elementi geografici presenti negli strati
informativi prescelti. Selezionando un’area della mappa si apre la finestra dei “Risultati”:
con tanti tab quanti sono gli strati informativi degli elementi geografici individuati (Figura
26). Selezionando il singolo elemento nella finestra di dialogo, il visualizzatore esegue uno
zoom sull’intero oggetto.
PREPARA STAMPA
Il comando consente di stampare o produrre un file in formato “PDF” dell’immagine che si
sta visualizzando (Figura 27Figura 27).
25
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 25 – Finestra di dialogo del comando “Identifica”.
Figura 26 – Informazioni relative all’area selezionata con lo strumento “Identifica area”.
26
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 27 – Funzione “Prepara stampa”.
Se l’accesso al visualizzatore avviene dal catalogo metadati utilizzando, ad esempio, una
ricerca per toponimo, l’utente ha a disposizione tra gli “Strumenti mappa” un nuovo comando
denominato “Extent iniziale” (Figura 28).
Figura 28 – Finestra degli “Strumenti mappa” con visualizzato il comando “Extent iniziale”
27
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Partendo da una certa posizione, conseguenza della ricerca, l’utente può decidere di spostarsi,
fare uno “Zoom in” o “Zoom out”. Il comando, “Extent iniziale”, riposiziona la finestra nella posizione
di partenza.
EXTENT INIZIALE
Il comando consente di tornare all’extent iniziale riposizionando la finestra nella
posizione originale
4.1.2. Selezione della Scala
La Figura 29 mostra come selezionare, nella “check-box”, il valore di scala desiderato.
L’intervallo dei valori, che possono essere inseriti, varia da “1:9.000.000” a “1:1.000”.
Figura 29 – Operazione di selezione della scala di visualizzazione.
4.1.3. Ricerca sugli Attributi
E’ possibile effettuare una ricerca tra gli attributi dello strato informativo selezionato utilizzando
la sottosezione “Ricerca su attributi”. Dopo aver inserito il testo da ricercare e premuto il tasto
“Cerca” (Figura 30) si apre la “Finestra dei Risultati”, con tanti tab quanti sono gli strati informativi
degli elementi geografici che corrispondono ai criteri di ricerca (Figura 31).
28
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 30 – Finestra di dialogo “Ricerca su attributi”
29
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 31 – Esito ricerca attributo.
4.1.4. Zoom su coordinate
Nel box è possibile inserire i valori delle coordinate “Longitudine” e “Latitudine” già noti all’utente
e congruenti all’area da visualizzare. Cliccando sul tasto “Zoom” si potrà visualizzare l’area
ricercata. Nel caso si utilizzino le coordinate piane, X e Y, è necessario specificare il fuso di
appartenenza del punto desiderato (Figura 32).
30
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Figura 32 – Zoom su una coordinata
4.1.5. Misura
Selezionando il comando “Misura” (Figura 33) l’utente può misurare la distanza tra due o più
punti individuati sulla mappa. I valori misurati sono presentati nelle caselle di testo “Distanza
Parziale” e “Distanza Totale”: nella prima è misurata la lunghezza dell’ultimo segmento tracciato,
nella seconda la somma della lunghezza dei segmenti tracciati.
Selezionando “Misura aree” l’utente può calcolare l’area e il perimetro individuati da una
poligonale disegnata sulla mappa (Figura 33). Il comando “Cancella” azzera le informazioni
acquisite.
31
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
03/10/2012
Figura 33 – Strumento “Misura”.
Figura 34 – Strumento “Misura area”.
32
GUIDA
ALL’UTILIZZO
DEL
CARTOGRAFICO
4.2.
03/10/2012
Barra dei comandi Gestione servizi
La barra dei comandi “Gestione servizi” apre un menù a tendina attraverso il quale sono gestite
le informazioni visualizzate in mappa. Lo strato informativo “Cartografia di base” è inserito per
default e può essere spento solo quando è presente almeno un’altra informazione caricata.
I tipi di informazioni, che è possibile visualizzare, sono diversi: vettoriali, immagini, servizi WMS,
ecc. Le informazioni che l’utente visualizza sono disposte secondo una lista che segue l’ordine di
inserimento in base al quale l’ultima inserita è visualizzata sopra tutte le altre. L’ordine di
visualizzazione è modificabile attraverso gli appositi comandi, di seguito descritti, presenti in basso
al menù a tendina.
MOSTRA LEGENDA
Il comando consente la visualizzazione della legenda relativa al dato selezionato
ELIMINA
Il comando consente di eliminare l’informazione presente nella lista.
SPOSTA SU
Il comando consente di spostare l’informazione selezionata al livello superiore
dell’ordine di visualizzazione sulla mappa.
SPOSTA GIU’
Il comando consente di spostare l’informazione selezionata al livello inferiore
dell’ordine di visualizzazione sulla mappa.
BARRA TRASPARENZA
Questo strumento gestisce la trasparenza dell’informazione selezionata. Il cursore
posizionato all’estrema sinistra rende invisibile le informazioni; di contro il cursore
posizionato all’estrema destra, rende le informazioni pienamente visibili.
Alcune informazioni, al loro interno, possono essere articolate in più elementi: ogni singolo
livello, se visibile, può essere deselezionato (Figura 35).
33
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
Figura 35 – Gestione della visualizzazione di più informazione all’interno dei layer caricati.
34
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
5. Riepilogo strumenti del visualizzatore cartografico
COMANDO
BARRA
NOME
FUNZIONE
Strumenti
Mappa
Full Extent
Visualizza vista completa della mappa
Strumenti
Mappa
Layer Extent
Visualizza vista completa del layer selezionato
Strumenti
Mappa
Zoom In
Ingrandisce area selezionata sulla mappa
Strumenti
Mappa
Zoom Out
Riduce l’area selezionata sulla mappa
Strumenti
Mappa
Pan
Trascina mappa
Strumenti
Mappa
Precedente
Visualizza la vista della schermata precedente
Strumenti
Mappa
Successivo
Visualizza la vista della schermata successiva
Strumenti
Mappa
Duplica Mappa
Duplica mappa alla medesima scala
Strumenti
Mappa
Chiudi Duplica
Riporta mappa a singola visualizzazione
Strumenti
Mappa
Identifica
Mostra informazione puntuale servizio
Strumenti
Mappa
Identifica Area
Mostra informazioni servizio dell’area selezionata
Strumenti
Mappa
Prepara Stampa
Stampa immagine o crea file formato “PDF” della mappa
visualizzata
Gestione Servizi
Elimina
Elimina il servizio caricato
Gestione Servizi
Sposta Su
Sposta in alto il servizio caricato
Gestione Servizi
Sposta Giù
Sposta in basso il servizio caricato
Gestione Servizi
Barra
Trasparenza
Gestisce la trasparenza del servizio
35
GUIDA
ALL’UTILIZZO
CARTOGRAFICO
DEL
03/10/2012
36

Guida all`utilizzo del Geoportale Nazionale

Transcript

Documenti analoghi

Carta dei siti di riproduzione svernamento, sosta e rifugio

La 2B in visita all`Istituto Idrografico della Marina

Guida descrittiva e operativa del Geoportale vers.2.0

TMP-S CAM sistema di trasmissione bidirezionale audio video in

Carta della distribuzione reale delle specie faunistiche

Manuale utente - Nurnet

Visualizzatore - web based

MANUALE ELBO CONTROLLI VFN

documentazione sms

Saver Cabin 650 in Vendita
