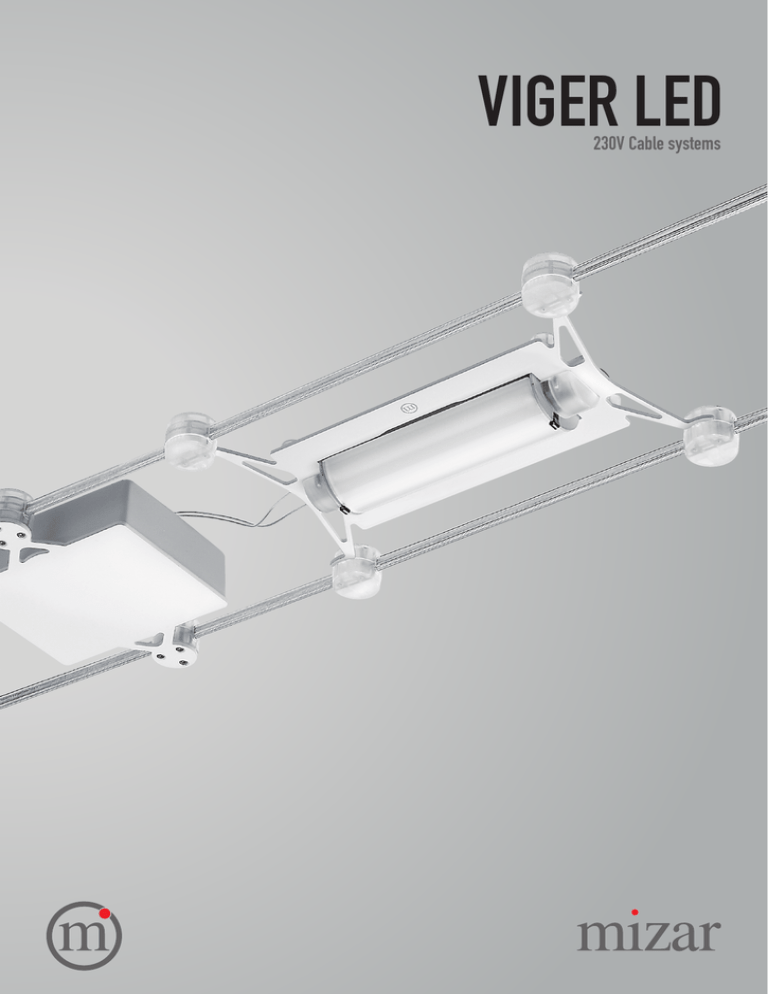

viger led

VIGER LED
230V Cable systems
Viger led
Design Paolo Torcolacci
Viger è un programma dal design essenziale ed elegante, leggero e aereo, grazie ad una particolare lavorazione al laser del
metallo e all’utilizzo di finiture e particolari cromatici di tendenza come il bianco laccato e il cromo lucido abbinati a inserti
in tecnopolimero trasparente.
Il design non è la sola prerogativa di Viger che si distingue anche per la tecnologia e l’attenzione al tema del risparmio energetico. L’ interesse progettuale si sposta sulla natura eco-friendly del sistema che utilizza in prevalenza materiali completamente riciclabili e sorgenti luminose a risparmio energetico tra cui le nuove tecnologie Led, come il modulo a 8 led di potenza
da 1,87 watt in grado di sviluppare un flusso luminoso pari a 840Lm (dato misurato con led Cree XRE) e il modulo lineare e 3
led di potenza da 4,5 watt.
Progettato sul sistema a cavo a passo ridotto di interasse 170mm, può essere applicato parete/parete, soffitto/parete e
soffitto/soffitto, garantendo massima flessibilità e facilità di installazione. I rinvii angolari e i sostegni verticali permettono
la creazione di percorsi anche geometricamente complessi. Il sistema di ancoraggio è ampiamente collaudato e utilizza la
stessa tecnologia degli altri sistemi a cavo Mizar.
La particolare struttura del cavo, consente inoltre di ottenere due accensioni e un carico di potenza istallata massima di
5000W (2500W+2500W per ciascuna linea).
È completa l’offerta di sorgenti luminose per i diversi modelli, idonea sia per illuminazione d’accento che diffusa.
L’impiego di strutture a cavo risolve brillantemente problemi di progettazione illuminotecnica dove sia impossibile disporre
di punti luce a soffitto, come ad esempio soffitti a volta, a capriate o vetrati o, dove questi ultimi siano collocati ad altezze
difficilmente accessibili. I corpi lampada del sistema a cavo Viger sono disponibili nelle seguenti finiture cromatiche: cromo
lucido con particolari in tecnopolimero trasparente (23) e bianco lucido con particolari in tecnopolimero trasparente (16).
Sistemi cavo 230V 230V Cable systems
The Viger range features an essential, elegant and ethereal design, thanks to special laser metal working and the utilization
of trendy finishes and colour details such as lacquered white and polished chrome matching transparent techno-polymer
inserts.
Viger does not stand out due to its striking design features only but also thanks to its technology and the designers’ attention to environmental friendliness. The designers have focused on the system’s eco-friendly features – it mainly uses fully
recyclable materials and LED energy-saving light sources, such as the 1.87-watt 8-power-LED module which is capable of
developing an 840Lm lumen output (data measured with LED Cree XRE), and the 4,5-watt 3-power-LED linear module.
Designed around the narrow gauge cable system with 170mm centre distance, it can be installed wall/wall, ceiling/wall and
ceiling/ceiling, assuring maximum flexibility and ease of installation. The angle transmissions and the vertical supports allow
creating even geometrically complex paths. The extensively tested anchoring system utilises the same technology as the
other Mizar cable systems.
The special cable structure also allows to obtain two switching on configurations and 5000W maximum installed power
(2500W+2500W for each line).
The comprehensive range of light sources offered for the various models is suitable both for accent and diffuse lighting.
The utilisation of cable structures brilliantly addresses lighting design issues whenever no ceiling lighting points are available, such as for example in vaulted ceilings, roof trusses or glazed ceiling or when the lighting points are too high to be
conveniently accessible.
The lamp bodies of the Viger cable system are available in the following colour finishes: polished chrome with transparent
techno-polymer components (23) and polished white with transparent techno-polymer components (16).
Viger led
Scheda Tecnica
Technical Features
• Applicazioni: sistema su cavi a tensione di rete 230V.
• Rotazione: sull'asse orizzontale ±130° e ± 45° sull’asse del gruppo ottico VigerQLed.
• Sorgenti luminose: LED.
• Emissione luminosa: diretta d’accento e diffusa.
• Classificazione: classe isolamento II, marchio F, IP20, potenza max installabile
2500W+2500W a seconda del sistema di cablaggio scelto.
• Cablaggio: elettronico.
• Sistema ottico: sorgenti LED-Q con ottiche a tre diverse gradazioni: 8°, 25° e 40°.
• Caratteristiche costruttive: cavo trasparente composto da un elemento centrale
portante in acciaio zincato e da due conduttori laterali isolati di sezione 1,5mm2
ricoperto da una guaina in PVC; corpo dei proiettori in alluminio, corpo dissipatore
in alluminio Anticorodal, parti meccaniche in alluminio (lavorate al laser o tornito)
e in policarbonato, vetro opale di protezione in borosilicato (per la versione lineare), unità di alimentazione in policarbonato; lenti led in Pmma Ottico ad alto indice
di trasmissione (Viger-QLed), tensori e sistemi di sostegno in acciaio tornito, viterie e particolari in acciaio.
• Dimensioni:
VIGER-Q - 170x149mm, 170x142mm per il porta alimentatore;
VIGER-L - 170x290mm, 170x142mm per il porta alimentatore.
• Trattamenti: verniciatura a polveri epossidiche ad elevata resistenza per la finitura bianca, galvanizzazione per la finitura cromo. Anodizzazione per dissipatore.
• Accessori: set di fissaggio a soffitto e parete, set deviazioni e connettori, cavi di
sostegno, connettori e alimentazioni.
• Applications: 230V line voltage cable systems..
• Rotation: ±130° on the horizontal axis and ± 45° on the axis for Viger-QLed.
• Light sources: LED.
• Light emission: direct accent and diffuse.
• Classification: insulation class II, mark F, IP20, maximum installable power
2500W+2500W depending on chosen wiring system.
• Wiring: electronic.
• Optics system: VIGER-Q LED - LED sources with three different gradings of optics:
8°, 25° and 40°.
• Construction features: transparent cable consisting in one zinc-coated steel
load-bearing central element and two insulated 1.5sq.mm side lead-in wires enclosed in a PVC sheath; aluminium projector body, Anticorodal turned aluminium
dissipation body; aluminium mechanical parts (laser worked or turned) and polycarbonate, borosilicate protection glass (for the linear LED version), polycarbonate power supply unit (when provided); high-transmission-index optical PMMA
LED lenses (Viger-QLed), turned steel tensors and support systems, steel screws
and components.
• Dimensions:
VIGER-Q - 170x149mm, 170x142mm for the power supply unit holder;
VIGER-L - 170x290mm, 170x142mm for the power supply unit holder.
• Finishes: high-resistance epoxy powder painting for the white finish, electrocoating for the chrome finish; anodizing heat sink.
• Accessories: ceiling and wall fastening set, corner turns and connectors set,
support cables, connectors and power supply units.
VIGER-Q
Apparecchio a luce diretta con 8 LED monocromatici. Completo di unità di alimentazione.
Direct light fixture with 8 monochromatic LED. Fitted with electronic wiring supply unit.
TYPE
VIGER-QLED
VIGER-QLED
VIGER-QLED
VIGER-QLED
VIGER-QLED
VIGER-QLED
ELECTRIFICATION
8x 1,87W
8x 1,87W
8x 1,87W
8x 1,87W
8x 1,87W
8x 1,87W
LAMP
LED NW
LED WW
LED NW
LED WW
LED NW
LED WW
3700-4050 K
2850-3050 K
3700-4050 K
2850-3050 K
3700-4050 K
2850-3050 K
LED NW 25°
8°
8°
25°
25°
40°
40°
WIRING
ELE
ELE
ELE
ELE
ELE
ELE
8x1,87W
CODE
276J
276H
276B
276A
2762
2761
LED NW 25°
Dist.m
N
S
M
8x1,87W
Cono m
Max lx
1.0
0.24
11891.2
2000
2.0
0.47
2972.8
4000
3.0
0.71
1321.2
4.0
0.94
743.2
5.0
1.18
475.6
6000
8000
IP20
23
203
170
16
8°
8°
25°
40°
25°
Orientabilità
Adjustability
49
47
149
cd / 1000 lm
NW - Bianco neutro
NW - Natural white
Asse orizzontale ±130°
Asse gruppo ottico ± 45°
142
=100%
Horizontal axis ± 130°
Led module axis ± 45°
=100%
WW - Bianco caldo
WW - Warm white
25º
VIGER-L
Apparecchio a luce diretta o indiretta con 3 LED monocromatici con diffusore opale. Completo di unità di
alimentazione.
Direct/indirect light fixture with 3 monochromatic LED and opal diffuser. Fitted with electronic wiring supply unit.
TYPE
VIGER-LLED
VIGER-LLED
IP20
LAMP
LED WW
LED NW
2850-3050 K
3700-4050 K
WIRING
ELE
ELE
CODE
272Q
272R
23
170
203
16
ELECTRIFICATION
3x 4,5W
3x 4,5W
142
58
47
Luce diretta
Direct Light
290
Luce indiretta
Indirect Light
NW - Bianco neutro
NW - Natural white
WW - Bianco caldo
WW - Warm white
Viger led
37
50
Accessori Accessories
200
100
34
36
Max 250
TYPE
VIGER-PP
CODE
2750
23
TYPE
VIGER-DIS20
DIM
H 200
CODE
2751
23
02
Kit service con morsetti.
Service kit with clips.
Set distanziatori a soffitto (coppia).
Ceiling spacer set (pair).
34
200
Set di fissaggio parete-parete (4 tenditori, 1 rosone).
Wall-to-wall fastening set (4 turnbuckles, 1 rose).
125
36
250
TYPE
VIGER-DP1
VIGER-DP2
DIM
L 98
L 250
CODE
2753
2754
23
TYPE
VIGER-DS20
DIM
H 200
CODE
2752
23
Set deviazione a soffitto (2 distanziatori, 1 tirante).
Ceiling deviation set (2 spacer, 1 tie rod).
Set deviazione a parete (coppia).
Wall deviation set (pair).
TYPE
VIGER-SOS
CODE
2755
02
02
DIM
mt. 12,5
mt. 20
mt. 33
mt. 100
CEI
CODE
3111
3112
3113
3120
CEI
20-29 20-11
Cavo di sostegno e alimentazione.
Load bearing and power cable.
IEC
332.1
40
Sostegno intermedio. Lunghezza cavi 3000mm. Il numero di sostegni per
campata dipende dalla lunghezza della linea e dal numero/peso degli apparecchi installati.
Intermediate support. Cable length 3000mm. The number of supports per
span depends on the length of the line and the number/weight of the spots
installedt.
TYPE
FILUM-D12
FILUM-D20
FILUM-D33
FILUM-D100
2000
50
cavo 450
100
TYPE
VIGER-AC
CODE
2756
02
Alimentazione centrale, singola accensione. Lunghezza cavi 2000mm. Per linea a più accensioni e cablaggi dimmerabili/DALI (ordinare 2 pz. art. 2756-02).
Central supply, single switching. Cable length 2000mm. For multiple switching line and dimmable/DALI wiring (order 2 pcs. item 2756-02).
TYPE
KIT-SVS
TYPE
VIGER-CI
02
Connettore incrociato. Lunghezza cavi 450mm.
Crossed connector. Cable length 450mm.
CODE
2757
CODE
2758
Code D236-00
