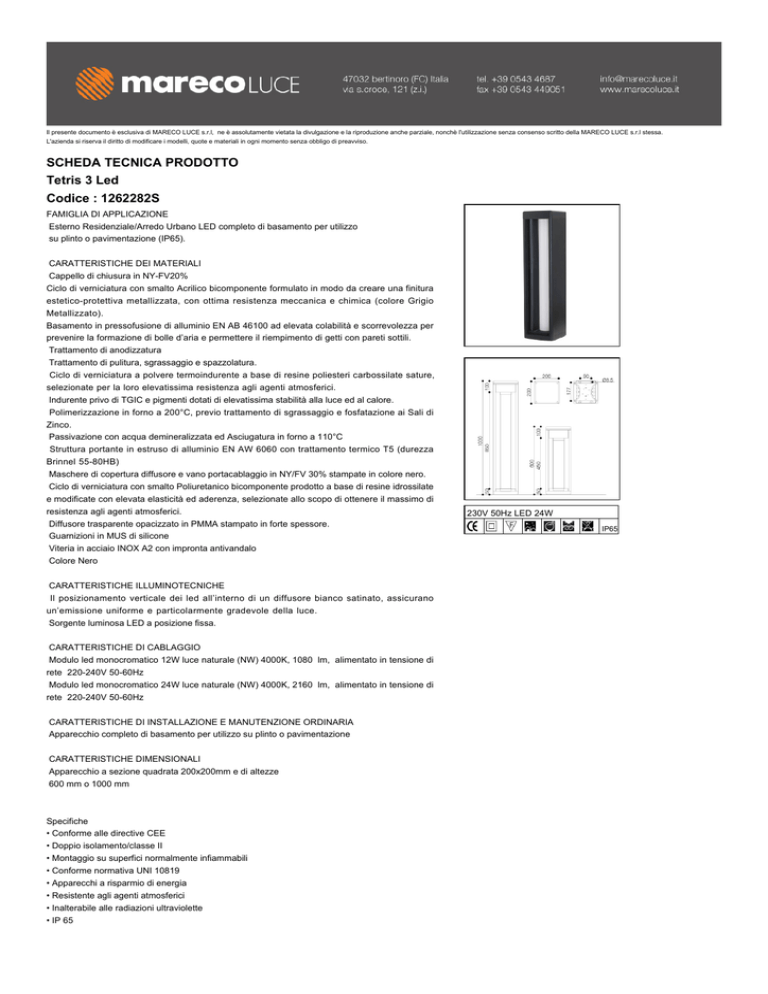

SCHEDA TECNICA PRODOTTO Tetris 3 Led Codice : 1262282S

Il presente documento è esclusiva di MARECO LUCE s.r.l, ne è assolutamente vietata la divulgazione e la riproduzione anche parziale, nonchè l'utilizzazione senza consenso scritto della MARECO LUCE s.r.l stessa.
L'azienda si riserva il diritto di modificare i modelli, quote e materiali in ogni momento senza obbligo di preavviso.
SCHEDA TECNICA PRODOTTO
Tetris 3 Led
Codice : 1262282S
FAMIGLIA DI APPLICAZIONE
Esterno Residenziale/Arredo Urbano LED completo di basamento per utilizzo
su plinto o pavimentazione (IP65).
CARATTERISTICHE DEI MATERIALI
Cappello di chiusura in NY-FV20%
Ciclo di verniciatura con smalto Acrilico bicomponente formulato in modo da creare una finitura
estetico-protettiva metallizzata, con ottima resistenza meccanica e chimica (colore Grigio
Metallizzato).
Basamento in pressofusione di alluminio EN AB 46100 ad elevata colabilità e scorrevolezza per
prevenire la formazione di bolle d’aria e permettere il riempimento di getti con pareti sottili.
Trattamento di anodizzatura
Trattamento di pulitura, sgrassaggio e spazzolatura.
Ciclo di verniciatura a polvere termoindurente a base di resine poliesteri carbossilate sature,
selezionate per la loro elevatissima resistenza agli agenti atmosferici.
Indurente privo di TGIC e pigmenti dotati di elevatissima stabilità alla luce ed al calore.
Polimerizzazione in forno a 200°C, previo trattamento di sgrassaggio e fosfatazione ai Sali di
Zinco.
Passivazione con acqua demineralizzata ed Asciugatura in forno a 110°C
Struttura portante in estruso di alluminio EN AW 6060 con trattamento termico T5 (durezza
Brinnel 55-80HB)
Maschere di copertura diffusore e vano portacablaggio in NY/FV 30% stampate in colore nero.
Ciclo di verniciatura con smalto Poliuretanico bicomponente prodotto a base di resine idrossilate
e modificate con elevata elasticità ed aderenza, selezionate allo scopo di ottenere il massimo di
resistenza agli agenti atmosferici.
Diffusore trasparente opacizzato in PMMA stampato in forte spessore.
Guarnizioni in MUS di silicone
Viteria in acciaio INOX A2 con impronta antivandalo
Colore Nero
CARATTERISTICHE ILLUMINOTECNICHE
Il posizionamento verticale dei led all’interno di un diffusore bianco satinato, assicurano
un’emissione uniforme e particolarmente gradevole della luce.
Sorgente luminosa LED a posizione fissa.
CARATTERISTICHE DI CABLAGGIO
Modulo led monocromatico 12W luce naturale (NW) 4000K, 1080 lm, alimentato in tensione di
rete 220-240V 50-60Hz
Modulo led monocromatico 24W luce naturale (NW) 4000K, 2160 lm, alimentato in tensione di
rete 220-240V 50-60Hz
CARATTERISTICHE DI INSTALLAZIONE E MANUTENZIONE ORDINARIA
Apparecchio completo di basamento per utilizzo su plinto o pavimentazione
CARATTERISTICHE DIMENSIONALI
Apparecchio a sezione quadrata 200x200mm e di altezze
600 mm o 1000 mm
Specifiche
• Conforme alle directive CEE
• Doppio isolamento/classe II
• Montaggio su superfici normalmente infiammabili
• Conforme normativa UNI 10819
• Apparecchi a risparmio di energia
• Resistente agli agenti atmosferici
• Inalterabile alle radiazioni ultraviolette
• IP 65
230V 50Hz LED 24W
IP65
