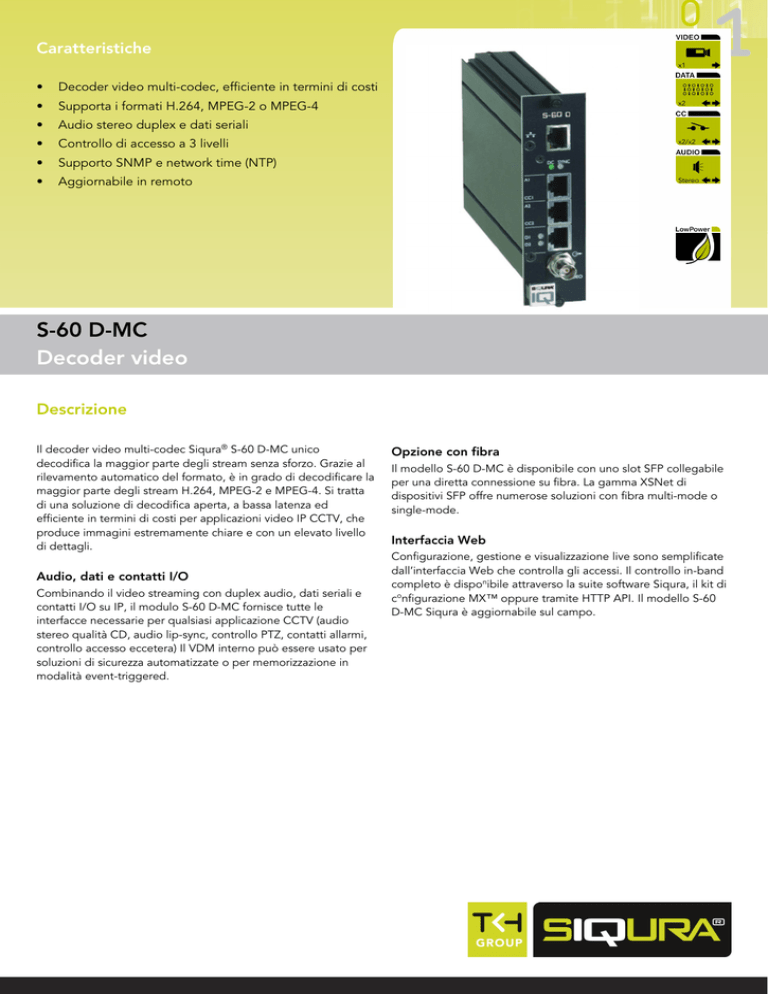

S-60 D-MC Decoder video

Caratteristiche
x1
•
Decoder video multi-codec, efficiente in termini di costi
•
Supporta i formati H.264, MPEG-2 o MPEG-4
•
Audio stereo duplex e dati seriali
•
Controllo di accesso a 3 livelli
•
Supporto SNMP e network time (NTP)
•
Aggiornabile in remoto
x2
x2/x2
Stereo
S-60 D-MC
Decoder video
Descrizione
Il decoder video multi-codec Siqura® S-60 D-MC unico
decodifica la maggior parte degli stream senza sforzo. Grazie al
rilevamento automatico del formato, è in grado di decodificare la
maggior parte degli stream H.264, MPEG-2 e MPEG-4. Si tratta
di una soluzione di decodifica aperta, a bassa latenza ed
efficiente in termini di costi per applicazioni video IP CCTV, che
produce immagini estremamente chiare e con un elevato livello
di dettagli.
Audio, dati e contatti I/O
Combinando il video streaming con duplex audio, dati seriali e
contatti I/O su IP, il modulo S-60 D-MC fornisce tutte le
interfacce necessarie per qualsiasi applicazione CCTV (audio
stereo qualità CD, audio lip-sync, controllo PTZ, contatti allarmi,
controllo accesso eccetera) Il VDM interno può essere usato per
soluzioni di sicurezza automatizzate o per memorizzazione in
modalità event-triggered.
Opzione con fibra
Il modello S-60 D-MC è disponibile con uno slot SFP collegabile
per una diretta connessione su fibra. La gamma XSNet di
dispositivi SFP offre numerose soluzioni con fibra multi-mode o
single-mode.
Interfaccia Web
Configurazione, gestione e visualizzazione live sono semplificate
dall’interfaccia Web che controlla gli accessi. Il controllo in-band
completo è disponibile attraverso la suite software Siqura, il kit di
configurazione MX™ oppure tramite HTTP API. Il modello S-60
D-MC Siqura è aggiornabile sul campo.
Specifiche tecniche
S-60 D-MC
Video
Uscita video
1x PAL/NTSC (Automatico/PAL/NTSC)
Livello di ingresso
1Vpp (±3dB)
Algoritmo di compressione
H.264 BP (ISO/IEC 14496-10) MPEG-4, MPEG-2 (ISO/IEC 14496-2)
Tipo di streaming
UDP/IP (multicast e/o unicast)
Impedenza di uscita
75 Ω/Hi-Z selezionabili
Sovrimpressione video
3x linee di testo (configurabile: posizione, colore, colore contorno/profilo,
dimensione carattere),
1x immagine in formato BMP, GIF o JPEG (configurabile: posizione,
dimensionamento)
Codificatore visualizzazione live
HTTP, FTP pull
Tipo di connettore
BNC 75 Ω (pin centrale placcato oro)
Dati
Numero di canali
2 full-duplex
Numero di stream
2 x 3 (multicast e/o unicast)
Interfaccia
1x RS-232, 1x RS-422/485 (2 o 4 fili)
Tipo di streaming
TCP/UDP/MX configurabili
Velocità dati
da 300b/s a 230.4kb/s
Tipo di connettore
RJ-45
Chiusura a contatto
Numero di canali
2x ingressi, 2x uscite
Numero di stream
2 x 3 (multicast e/o unicast)
Uscita
A prova di guasto, a potenziale zero
Tipo di connettore
RJ-45
Interfaccia di trasmissione
Numero di interfacce
1
Interfaccia
10/100Base-TX Fast Ethernet, autonegotiation, half duplex/full-duplex, 10/100
Mb
Opzionale SFP
Slot SFP vuoto per 100Mbps SFP dispositivo
Protocolli
H.264 BP, MPEG-4 ES, (M)JPEG, RTP, TCP, UDP, IP, DHCP, IGMPv2, (S)NTP,
MX/IP, HTTP, SNMP v2, FTP, TelNet, SAP, UPnP
Tipo di connettore
RJ-45
Audio
Numero di canali
2 (stereo, full-duplex)
Numero di stream
3 (multicast e/o unicast)
Larghezza di banda massima
da 20Hz a 20kHz
Risoluzione di campionamento
8/16-bits lineare PCM o G.711
Livello di ingresso
Regolabile, mic o linea
Livello di uscita
Regolabile, massimo 3Vrms
Impedenza di ingresso
>20kΩ o 600Ω simmetrico
Impedenza di uscita
<100Ω simmetrico
Tipo di connettore
RJ-45
www.tkhsecurity.com
Specifiche tecniche
S-60 D-MC
Gestione
Indicatori di stato a LED
DC
Indicatore di accensione (verde)
NV
Nessun video in ingresso (rosso)
SYNC
Tutti i collegamenti sono operativi (verde); Errore nello stream RX (giallo); Errore
nello stream TX (rosso)
Porta Ethernet
Verde LED: acceso = 100Mb, spento = 10Mb; ambra LED: acceso =
collegamento ok, lampeggia quando in attività
Gestione di rete e controllo
SNMP v2, MX™, HTTP API, HTML (password protetta)
Alimentazione
Consumo energetico
<5 W
Unità su telaio rack-mount
Alimentatori cabinet MC10 e MC11
Unità stand-alone (/SA)
da 11 a 19V c.c. (PSA-UN12DC o PSR-12DC)
Ambiente
Temperatura d’esercizio
da -10°C a +60°C (da +14°F a +140°F)
Umidità relativa
< 95% senza condensazione
MTBF
>200,000 ore
Sicurezza e compatibilità
elettromagnetica
IEC/EN 60950-1, IEC/EN 60825, IEC/EN 61000, EN 50130-4, EN 50081-1, EN
55022, FCC parte 15
Meccanico
Ingombro (alt x larg x prof)
128 x 34 x 190mm (5.04 x 1.34 x 7.5in)
Peso
450g (15.80oz)
Alloggiamento
Telaio rack-mount o stand-alone (/SA)
Informazioni per l’ordinazione
Modelli
Descrizione
S-60 D-MC
Decoder video multi-codec con audio, dati e CCs
S-60 D-MC-SFP
Decoder video multi-codec con audio, dati e CCs; slot SFP vuoto 100MB
S-60 D...../SA
Versione stand-alone dei modelli con telaio rack-mount
Per lo sviluppo, la produzione, le vendite e il servizio di assistenza relativo a questo prodotto si
applica il sistema di controllo qualità ISO 9001:2008 certificato da LRQA.
© Siqura B.V. – Gennaio 2013 Versione 1.0 – Documento soggetto a modifica
