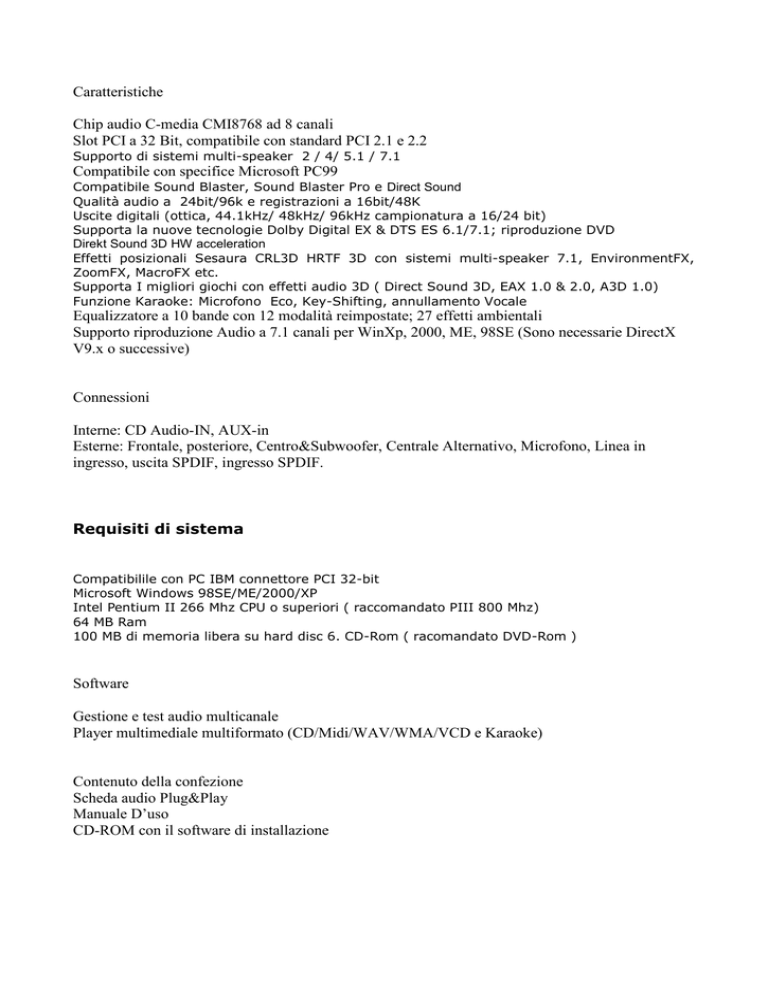

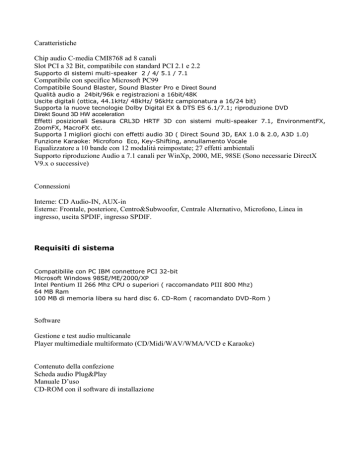

Caratteristiche Chip audio C-media CMI8768 ad 8 canali Slot PCI a

Caratteristiche
Chip audio C-media CMI8768 ad 8 canali
Slot PCI a 32 Bit, compatibile con standard PCI 2.1 e 2.2
Supporto di sistemi multi-speaker 2 / 4/ 5.1 / 7.1
Compatibile con specifice Microsoft PC99
Compatibile Sound Blaster, Sound Blaster Pro e Direct Sound
Qualità audio a 24bit/96k e registrazioni a 16bit/48K
Uscite digitali (ottica, 44.1kHz/ 48kHz/ 96kHz campionatura a 16/24 bit)
Supporta la nuove tecnologie Dolby Digital EX & DTS ES 6.1/7.1; riproduzione DVD
Direkt Sound 3D HW acceleration
Effetti posizionali Sesaura CRL3D HRTF 3D con sistemi multi-speaker 7.1, EnvironmentFX,
ZoomFX, MacroFX etc.
Supporta I migliori giochi con effetti audio 3D ( Direct Sound 3D, EAX 1.0 & 2.0, A3D 1.0)
Funzione Karaoke: Microfono Eco, Key-Shifting, annullamento Vocale
Equalizzatore a 10 bande con 12 modalità reimpostate; 27 effetti ambientali
Supporto riproduzione Audio a 7.1 canali per WinXp, 2000, ME, 98SE (Sono necessarie DirectX
V9.x o successive)
Connessioni
Interne: CD Audio-IN, AUX-in
Esterne: Frontale, posteriore, Centro&Subwoofer, Centrale Alternativo, Microfono, Linea in
ingresso, uscita SPDIF, ingresso SPDIF.
Requisiti di sistema
Compatibilile con PC IBM connettore PCI 32-bit
Microsoft Windows 98SE/ME/2000/XP
Intel Pentium II 266 Mhz CPU o superiori ( raccomandato PIII 800 Mhz)
64 MB Ram
100 MB di memoria libera su hard disc 6. CD-Rom ( racomandato DVD-Rom )
Software
Gestione e test audio multicanale
Player multimediale multiformato (CD/Midi/WAV/WMA/VCD e Karaoke)
Contenuto della confezione
Scheda audio Plug&Play
Manuale D’uso
CD-ROM con il software di installazione
Installazione
A. Installazione dell’Hardware (prima di procedere seguite attentamente i seguenti punti)
•
•
•
•
•
•
•
•
•
Uno dei sistemi operativi supportati dalla scheda deve essere installato sul PC e funzionare
correttamente
Altre schede Audio eventualmente installate sul PC dovranno essere rimosse e disinstallate
Se il vostro sistema possiede una scheda audio integrata sulla scheda madre sarà necessario
disabilitarla tramite l’apposita voce all’interno del BIOS. Fate riferimento al manuale d’uso
del vostro PC per effettuare questa operazione.
Spegnete il PC e scollegatelo dalla rete elettrica
Aprite il case del computer (Fate riferimento al manuale d’uso del vostro PC per effettuare
questa operazione)
Inserite la scheda audio in uno slot PCI 32bit libero della scheda madre
Collegate i cavi audio CD-ROM e DVD-ROM agli ingressi CD-IN ed AUX-IN della scheda
audio
Chiudete il case del PC
Collegatelo alla rete elettrica
Connessione alla scheda audio
Tramite il pannello posteriore della scheda audio è possibile collegare differenti tipi di periferiche
Audio tra cui Speakers, cuffie, riproduttori di CD etc.. per effettuare i collegamenti riferitevi al
seguente schema:
Connessione audio ad 7.1 canali
Schema delle connessioni:
Cuffie
Uscita F
Cuffie
Uscite R
C-LFE
2 Altoparlanti
Frontale
4 Altoparlanti
Frontale
Posteriore
Microfono
Linea in ingresso
Microfono
Linea in ingresso
ALT Cent
MIC
LINE IN
Microfono
Linea in ingresso
6 Altoparlanti
Frontale
Posteriore
Centro&Subw
oofer
Centrale
Alternativo
Microfono
Linea in
ingresso
8 Altoparlanti
Frontale
Posteriore
Centro&Subwo
ofer
Centrale
Alternativo
Microfono
Linea in
ingresso
Installazione dei driver
1. Al primo avvio, il sistema troverà automaticamente il nuovo hardware chiedendovi di
installarlo; Vi preghiamo di cliccare su “annulla”
2. Inserire il CD, Una finestra si aprirà automaticamente
3. Selezionare “Installazione scheda audio”
4. Subito dopo selezionare “Apri”.
5. Cliccare su “Avanti” per iniziare l’installazione
6. Se non dovesse risultare configurata, vi preghiamo di voler continuare l’installazione
premendo su “Installare Driver Audio PCI”. Suggeriamo di selezionare "installa il
programma audio demo 3D" e "installa Media-rack", il software supplementare sarà così
installato per un utilizzo ottimale della vostra scheda audio.
Ciccare quindi su “Avanti”
7. Il driver ed il software sono ora installati
8. per terminare l’installazione preghiamo di voler far ripartire il vostro computer e
confermare quindi con “ok”
9. L'installazione è ora completata.
Rimozione dei driver su Win95/98/ME/2000/XP
1. Ciccare su Start
2. Selezionare "impostazione" e „Pannello di controllo“
3. Cliccare poi su „Rimozione software “
4.Cercare „PCI Audio“ Infine cliccare su„Installa/Rimuovi“
Configurazione
Dopo l’installazione apparirà una nuova icona a video.
Ciccate sull’icona due volte per poter aprire l’utilità di configurazione della scheda audio.
Ulteriori informazioni (solo per utenti esperti)
JP1:Selezione Centro e subwoofer
Posizione (1,3) (2,4): Sinistra Centro; Destra LFE (modalità standard)
Posizione (3,5) (4,6): Sinistra LFE; Destra Centro (modalità Invertita)
