Guida di installazione - ultra

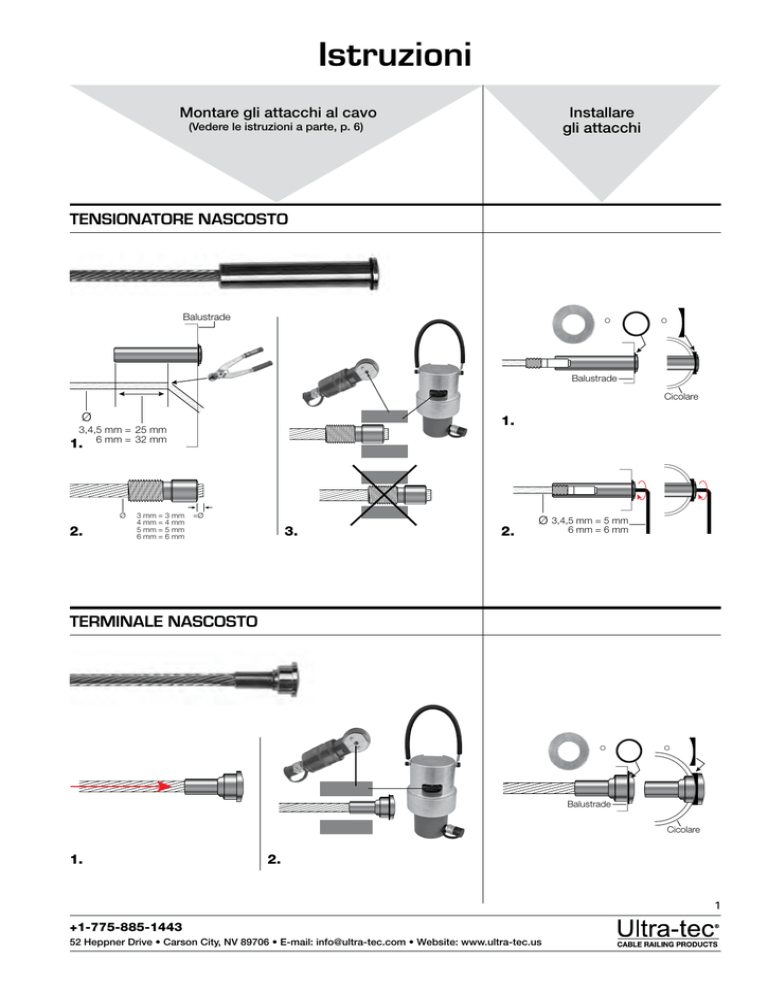

Istruzioni
Montare gli attacchi al cavo
Installare
gli attacchi
(Vedere le istruzioni a parte, p. 6)
TENSIONATORE NASCOSTO
Balustrade
O
O
Balustrade
Cicolare
Ø
1.
3,4,5 mm = 25 mm
6 mm = 32 mm
1.
Ø
2.
3 mm = 3 mm
4 mm = 4 mm
5 mm = 5 mm
6 mm = 6 mm
=Ø
3.
2.
Ø
3,4,5 mm = 5 mm
6 mm = 6 mm
TERMINALE NASCOSTO
O
O
Balustrade
Cicolare
1.
2.
1
+1-775-885-1443
52 Heppner Drive • Carson City, NV 89706 • E-mail: [email protected] • Website: www.ultra-tec.us
Montare gli attacchi al cavo
Installare
gli attacchi
(Vedere le istruzioni a parte, p. 6)
TENSIONATORE PERNO DI CHIUSURA e TENSIONATORE OCCHIELLO
1.
Balustrade
Balustrade
3.
Balustrade
1.
Ø
=Ø
3 mm = 3 mm
4 mm = 4 mm
5 mm = 5 mm
6 mm = 6 mm
2.
Ø
3,4,5 mm = 120 mm
6 mm = 140 mm
3.
Ferrule
4.
2.
4.
TENSIONATORE FILETTATO
1.
Metallo
Balustrade
3.
Balustrade
Ø
=Ø
3 mm = 3 mm
4 mm = 4 mm
5 mm = 5 mm
6 mm = 6 mm
2.
Balustrade
Ø
3,4,5 mm = 38 mm
6 mm = 41 mm
1.
3.
Ferrule
2.
4.
4.
2
+1-775-885-1443
52 Heppner Drive • Carson City, NV 89706 • E-mail: [email protected] • Website: www.ultra-tec.us
Montare gli attacchi al cavo
Installare
gli attacchi
(Vedere le istruzioni a parte, p. 6)
TENSIONATORE BULLONE
1.
Balustrade
O
Legno
3.
Balustrade
Ø
Ø
=Ø
3 mm = 3 mm
4 mm = 4 mm
5 mm = 5 mm
6 mm = 6 mm
2.
Balustrade
3,4,5 mm = 38 mm
6 mm = 41 mm
1.
3.
Ferrule
2.
4.
4.
TERMINALE PERNO DI CHIUSURA
Ferrule
1.
1.
Balustrade
=Ø
Ø
3 mm = 3 mm
4 mm = 4 mm
5 mm = 5 mm
6 mm = 6 mm
2.
3.
2.
3
+1-775-885-1443
52 Heppner Drive • Carson City, NV 89706 • E-mail: [email protected] • Website: www.ultra-tec.us
Installare gli attacchi
ATTACCHI PUSH-LOCK
Montare a mano sul cavo
Balustrade
O
3.
9.5 mm
O
Balustrade
Circolare
1.
2.
4.
ATTACCHI PUSH-LOCK
Montare a mano sul cavo
Balustrade
3.
Balustrade
28.5 mm
1.
4.
2.
ATTACCHI PULL-LOCK
Montare a mano sul cavo
O
O
5.
Balustrade
2.
Circolare
1.
3.
Sgancio cavo
Per utilizzare durante
l’installazione prima
della tensione solo.
6.
4.
2.
1.
3.
4
+1-775-885-1443
52 Heppner Drive • Carson City, NV 89706 • E-mail: [email protected] • Website: www.ultra-tec.us
Tensionatore nascosto lungo la scala
1.
3-4 mm
5.
O
2.
Balustrade
6.
3.
Cavo
Ø
3,4,5 mm = 5 mm
6 mm = 6 mm
Se utilizzato ad entrambe
le estremità del cavo
7.
3 cm
4.
Ripetere 1-6
5
+1-775-885-1443
52 Heppner Drive • Carson City, NV 89706 • E-mail: [email protected] • Website: www.ultra-tec.us
ISTRUZIONI PER IL MONTAGGIO DEGLI ATTACCHI AL CAVO
Uso di estrusori correttamente dimensionati:
Per cavi da
3 mm, 4 mm
e 5 mm
Estrusore piccolo
per cavi da 3 mm,
4 mm e 5 mm
Estrusore medio
(centro) per cavi
da 6 mm
1.Impedire agli estrusori di chiudersi a fondo
durante il primo ciclo.
2.Ruotare l’attacco di 45º ed evitare che gli
estrusori si chiudano a fondo durante il
secondo ciclo.
3.Nei cinque cicli successivi come minimo, ruotare
l’attacco di 45º e far sì che gli estrusori si
chiudano a fondo durante ogni ciclo. L’attacco
dovrebbe essere completamente circolare se è
stato montato correttamente al cavo.
4.Per assicurare la rotondità, collocare l’attacco
adatta il Terminale Nascosto Gauge e ruotare.
6
