Il SISTEMA IMplANTARE MINIMAX

Il Sistema Implantare MINIMAX
118
119

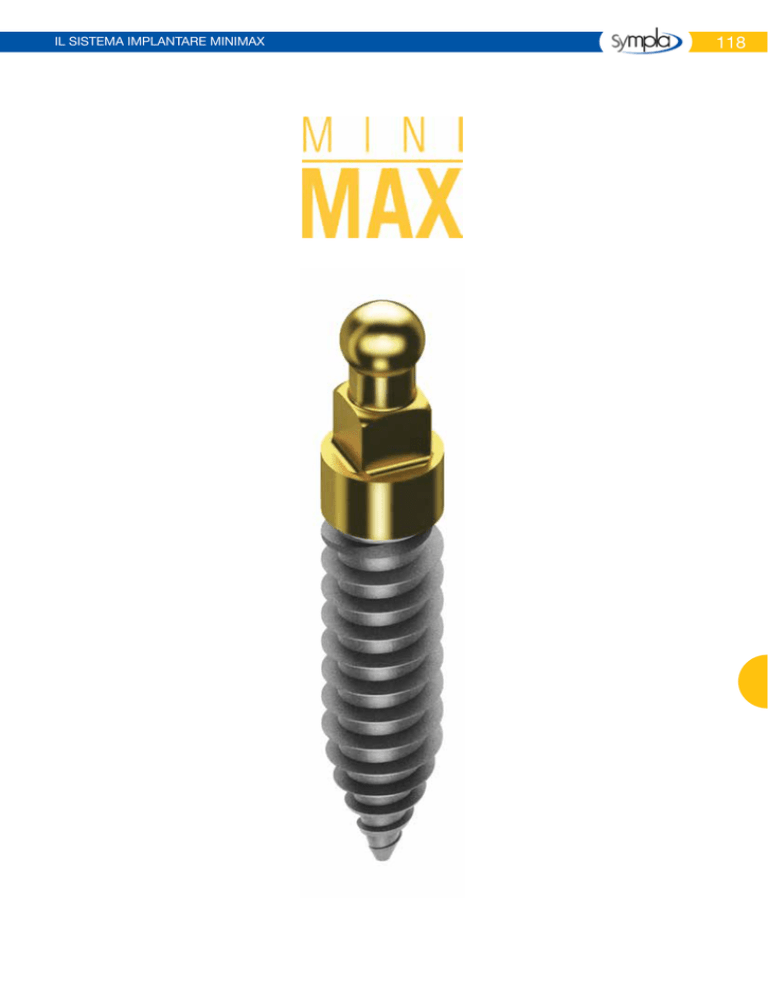

Il Sistema Implantare MINIMAX
MINIMAX è un sistema di mini-impianti adatti per essere
inseriti in siti edentuli sia della mandibola sia della mascella
Campi di applicazione
L’utilizzo dei mini-impianti è consigliato
in presenza di creste atrofiche per:
• riabilitazione di edentulie singole in presenza
di deficit della matrice ossea in senso
vestibolo-linguale o vestibolo palatale
(in particolare se lo spessore osseo risulta
inferiore a 4 mm) e/o spazio mesio-distale
tra un dente e l’altro inferiore a 5mm
Collo con nitruro
di titanio biomedicale
Garanzia di estetica anche in
caso di biotipi gengivali sottili
• stabilizzazione di protesi totali removibili
Non è consigliato l’utilizzo di mini-impianti:
• se è possibile utilizzare un impianto classico
• nei siti post-estrattivi
• se la densità ossea è di tipo D4
Impianto interamente
trattato OsseoGRIP
Massimizzazione del BIC
crestale con osso rimodellato
Nella stessa riabilitazione è possibile
utilizzare mini-impianti e impianti classici
Apice conico autofilettante
Maggiore facilità
di posizionamento in osso
compatto
120
Il Sistema Implantare MINIMAX
MINIMAX sono mini-impianti adatti per supportare
degli elementi protesici singoli fissi o per la stabilizzazione
di protesi removibili
Componenti protesiche
Grazie a cappetta transfer e analogo
è possibile allestire il modello master
e riabilitare l’elemento con monconi
preferiti in titanio o calcinare
il moncone in PMMA per personalizzare ulteriormente l’emergenza del
tratto transmucoso
Componenti protesiche
con camino di sfogo
Evita un effetto stantuffo,
dovuto all’elevata precisione
di accoppiamento, e serve
come scarico
Ball-attachment compatibile
con standard MICRO.
Attacco sferico nitrurato per
migliorare la resistenza all’usura
Indice antirotazionale quadro
Possibilità di posizionare
componenti protesiche cementare
per riabilitare elementi singoli
121
VITI IMPIANTO
VITI IMPIANTO MINIMAX
2.6mm
2.6mm
6mm
6mm
Ø2.6mm
L
Ø3.0mm
L
M2610
L = 10.0mm
M3010
L = 10.0mm
M2611
L = 11.5mm
M3011
L = 11.5mm
M2613
L = 13.0mm
M3013
L = 13.0mm
Il mini-impianto è confezionato con dispositivo di montaggio
pre-assemblato.
Per ulteriori informazioni sul mini-impianto, il confezionamento
e le procedure chirurgiche fare riferimento al Manuale
Chirurgico MINIMAX.
KIT IMPLANTARI
KIT implantari
MKS10 KIT CHIRURGICO MINIMAX
Il kit chirurgico si compone di un unico mini-box contenente tutti gli strumenti chirurgici e protesici necessari alla realizzazione dell’osteotomia,
al posizionamento del mini-impianto e alla sua protesizzazione. Comprensivo di box chirurgico realizzato in Radel (atossico, autoclavabile,
metal-free).
07-GM30
02-DR30
07-DR30
15FDL15B
20FDL15B
25FDL15B
28FDL15B
02-CT20
MUCOTOMO
DRIVER MANUALE
DRIVER MECCANICO
fresa PER ALVEOLO Ø1.5mm
fresa PER ALVEOLO Ø2.0mm
fresa PER ALVEOLO Ø2.5mm
fresA PER ALVEOLO Ø2.8mm
CRICCHETTO DINAMOMETRICO
Per eventuali informazioni sugli strumenti e sulle procedure chirurgiche fare riferimento al Manuale Chirurgico MINIMAX
122
123
STRUMENTI CHIRURGICI
strumenti Chirurgici
MUCOTOMO MINIMAX
Bisturi circolare per tessuti molli che permette di creare un’incisione
completa della mucosa di Ø3.0 mm.
07-GM30
Ø3.0mm
Frese per alveolo MINIMAX
15FDL15B
Ø1.5mm
20FDL15B
Ø2.0mm
25FDL15B
Ø2.5mm
13.5 mm
22 mm
13.5 mm
22 mm
13.5 mm
22 mm
22 mm
13.5 mm
Le frese per alveolo per MINIMAX presentano un codice colore per rico- cati laser. Sono presenti anche dei riferimenti apicali per permettere prenoscere facilmente il diametro. Riferimenti di profondità di lavoro mar- parazioni corticali con precisione e sicurezza. Frese a irrigazione esterna.
28FDL15B
Ø2.8mm
124
STRUMENTI PROTESICI
strumenti Protesici
DRIVER DIRETTI PER IMPIANTO MINIMAX
02-DR30
MANUALE
8.5mm
12.0mm
13.5mm
Disponibili in versione manuale (adatta al cricco dinamometrico) e
meccanica (adatta al manipolo contrangolo). I driver permettono di
poter ingaggiare il mini-impianto, prelevarlo, trasportarlo e finalizzare il
posizionamento. Inoltre presentano un riferimento che permette di fa-
07-DR30
MECCANICO
sare opportunamente l’indice quadro del mini-impianto (il riferimento è
in corrispondenza del vertice del quadro ovvero il senso di inclinazione
dei monconi angolati).
125
COMPONENTI PROTESICHE
COMPONENTI PROTESICHE
ANALOGo impianto MINIMAX
Replica l’emergenza e la sfera MICRO del mini-impianto.
2.6mm
13.5mm
10MAN10
MONCONE CALCINABILE MINIMAX NON ROTANTE
Moncone calcinabile da cementare sul mini-impianto previa fusione.
Può essere modellato per essere facilmente adattato al contorno
marginale della gengiva. il moncone può anche essere usato come
cappetta per la presa d’impronta con tecnica chiusa per trasferire sul
modello master la posizione del mini-impianto. Il moncone calcinabile
presenta un camino di sfogo per evitare un effetto stantuffo, dovuto all’elevata precisione di accoppiamento sul mini-impianto, e come
scarico per il cemento in eccesso.
3.8mm
1.7mm
2.6mm
10MCN10
MONCONI MINIMAX NON ROTANTI
Monconi in titanio da cementare sul mini-impianto. È possibile personalizzare il diametro emergente e il profilo mucosale dei monconi
anatomici. Il profilo emergente è generoso per consentire una corretta
Dritto
Angolato
4.0mm
3.8mm
2.7mm
1.7mm
1.7mm
2.6mm
10MMN10
2.6mm
10MMA10
Angolazione 15°
personalizzazione del margine mucosale. L’angolazione prefinita dei
monconi permette di correggere facilmente il disparallelismo dei mini-impianti.
126
COMPONENTI PROTESICHE
BALL-attachment
CONTENITORE
PER CAPPETTE
CAPPETTE RITENTIVE
(2 pezzi)
041CAM B
INOX MICRO
PER RESINA
049PCM
MICRO VERDI
ritenzione
molto elastica
(6 pezzi)
048CAM
MICRO ARGENTO
EXTRA RESILIENTI
elastiche gommose
(6 pezzi)
048COM
MICRO ORO
EXTRA RESILIENTI
leggermente
elastiche
(6 pezzi)
040CRM SN
MICRO ROSA
ritenzione soft
(6 pezzi)
040TCM
040CRM
TITAN CAP MICRO
MICRO BIANCHE
ritenzione standard (2 pezzi)
(6 pezzi)
060CRM AY
MICRO GIALLE
ritenzione extra soft
(6 pezzi)
043CLM
MICRO NERE
solo per laboratorio
(6 pezzi)
