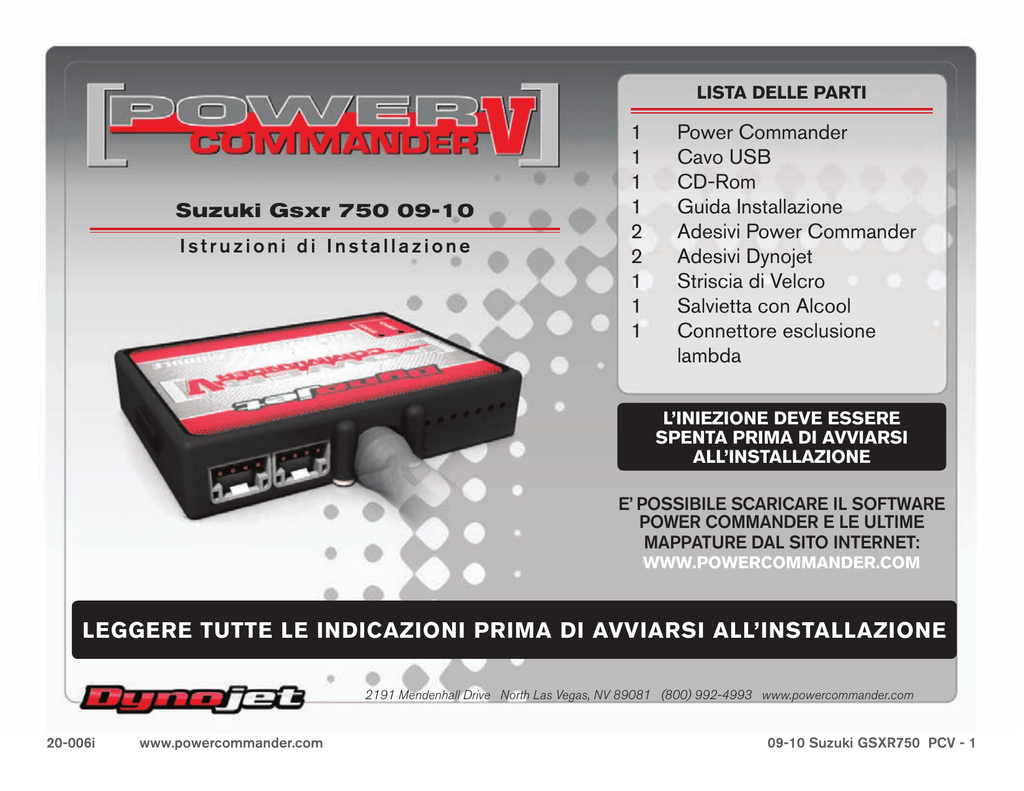

LeGGere tUtte Le indicaZioni Prima di aVViarsi aLL`instaLLaZione

Lista deLLe Parti
Suzuki Gsxr 750 09-10
istruzionidiinstallazione
1
1
1
1
2
2
1
1
1
PowerCommander
CavoUSB
CD-Rom
GuidaInstallazione
AdesiviPowerCommander
AdesiviDynojet
StrisciadiVelcro
SalviettaconAlcool
Connettoreesclusione
lambda
L’inieZione deVe essere
sPenta Prima di aVViarsi
aLL’instaLLaZione
E’PoSSibilESCaRiCaREilSoftwaRE
PowERCommandERElEultimE
maPPatuREdalSitointERnEt:
www.Powercommander.com
LeGGere tUtte Le indicaZioni Prima di aVViarsi aLL’instaLLaZione
2191 Mendenhall Drive North Las Vegas, NV 89081 (800) 992-4993 www.powercommander.com
20-006i
www.powercommander.com
09-10SuzukiGSXR750PCV-1
GUIDA AGLI INGRESSI PER ACCESSORI
DEL POWER COMMANDER V
COLLEGAMENTO ACCESSORI
mappa - IlPCVhalacapacitàdimemorizzare2mappe
differenti.E’possibilepassareintemporealeda
unamappaall’altrasesicollegaunoswitchagli
ingressiMAPPA.Sipuòutilizzarequalsiasitipodi
interruttoreaperto/chiuso.Lapolaritàdeifilinon
èimportante.Quandosiutilizzal’Automappauna
posizionefaràfunzionarelamappadibaseel’altra
posizionepermetteràdiattivarelamodalitàdi
autoapprendimento.Quandoloswitchèinposizione
“CHIUSA“l’automappasaràattiva.
cambio-
Questiingressisonoutilizzatiperilcambioelettronico
Dynojet.InserireifilidelcambioelettronicoDynojet
negliingressiSHIFTER.Lapolaritàdeifilinonè
importante.
Velocità-
Seilvostroveicoloèdotatodiunsensorevelocitàda
cuipoterprelevareilsegnale,èpossibilecollegarviun
filoeportarloaquestoingresso.Questopermetteràal
softwareControlCenterdicalcolarelamarciainserita.
Unavoltaimpostataquestafunzionesaràpossibile
modificarelamappabenzinaeoanticipononchéil
tempoditagliodelcambioelettronicoinfunzionedella
marciainserita.
connessione UsB
motoRE
analoGiCo
VEloCitÀ
Porte di espansione 1 & 2
Cambio
Peraccessoriopzionalicomeil
LCDacolorioilkitAutoTune
Cambio
maPPa
maPPa
connessione dei cavi
PercollegareicavialPCVprimarimuoverela
protezionedigommasulretrodell’unitàasvitarela
vitedelforocorrispondente.Spelareilfilopercirca
10mmdallafine.InfilareilfilonelforodelPCVfino
aquandosifermaestringerelavite.Assicurarsidi
reinstallarelaprotezioneingomma.
NOTA: Se si unisce i fili con una stagnatrice sarà più
facile inserirli nel foro.
20-006i
www.powercommander.com
analogico- Questoingressoèperunsegnale0-5vcomela
temperaturadelmotore,ilboost,ecc.Unavoltafatto
questocollegamentosaràpossibilevariarelamappa
benzinanelsoftwareControlCenterinfunzionedi
questosegnale.
motore-
Inquestoingressononvainseritonientesenon
espressamenteindicatodaistruzioniDynojet.Questo
ingressovieneutilizzatopertrasferireidatidelsegnale
alberomotoredaunmoduloall’altro.
09-10SuzukiGSXR750PCV-2
FiG.a
Ca vo di m as sa
1.
Rimuovereleselladelpilotaedelpasseggero.
2.
Sollevareilserbatoiobenzinaefermarloutilizzandol’astapresentenell’area
sottosella.
3.
PosizionareilPCVnell’areasottosella.
4.
FarscorrereilcablaggiodelPCVlungoilsottosellaeversoilmotorelungoil
latosinistrodellamoto.
5.
Collegareilcavodimassaalterminalenegativodellabatteria(Fig.A).
6.
ScollegareilcablaggiooriginaledaognunodegliiniettoriINFERIORI(Fg.B).
FiG.B
Nota: Gli iniettori inferiori sono più nascosti e difficili da raggiungere rispetto a
quelli superiori.
Remove
Ground wire
Nota: Il connettore dell’iniettore #4 non è visibile nella foto.
FiG.c
7.
20-006i
www.powercommander.com
CollegareilPCVinlineaconilcablaggiooriginaleegliiniettoriinFeriori
(Fig.C).
09-10SuzukiGSXR750PCV-3
FiG.d
8.
LocalizzareilcablaggiodelsensoreTPS(SensorediPosizioneFarfalla)che
sitrovasullatodestrodelcorpofarfallato(Fig.D).Questoconnettorehai
seguentifilicolorati:ROSA/NERO,ROSSO,NERO/MARRONE.
9.
ScollegareilconnettoreoriginaledalsensoreTPS.
FiG.e
10. Collegareiconnettorea3pindelPCVinlineaconilcablaggiooriginaleedil
sensoreTPS(Fig.E).
FiG.F
11. Localizzarelaconnessionedellasondalambdaalcablaggioprincipale.Sitratta
diunconnettoreNEROa4pinchesitrovasottoalserbatoiobenzina(Fig.F).
12. Scollegarelasondalambdaoriginaleecollegareilconnettoreesclusione
lambdaDynojetalcablaggioprincipale.
Nota: La sonda lambda originale non sarà più utilizzata.
20-006i
www.powercommander.com
09-10SuzukiGSXR750PCV-4
13. FissareilPCVnell’areasottosella.L’unitàpuòessereinstallatacomemostrato
nellaFig.Goppurenell’areasottosella.Utilizzareilvelcrofornitoperfissare
l’unità.
FiG.G
14. Abbassareilserbatoiobenzinanellasuaposizioneaccertandosicheicablaggi
nonrimanganoschiacciatoodanneggiati.
20-006i
www.powercommander.com
Posizione input velocità –FiloROSAdelsensorechesitrovasul
coperchiodelpignone.
Posizione input temperatura –Connettoreverdedietroaicilindro.
UtilizzareilFilodicoloreNERO/BLU.
alimentazione 12v per auto tune–FiloMARRONEsulconnettoredel
fanaleposteriore.
09-10SuzukiGSXR750PCV-5
