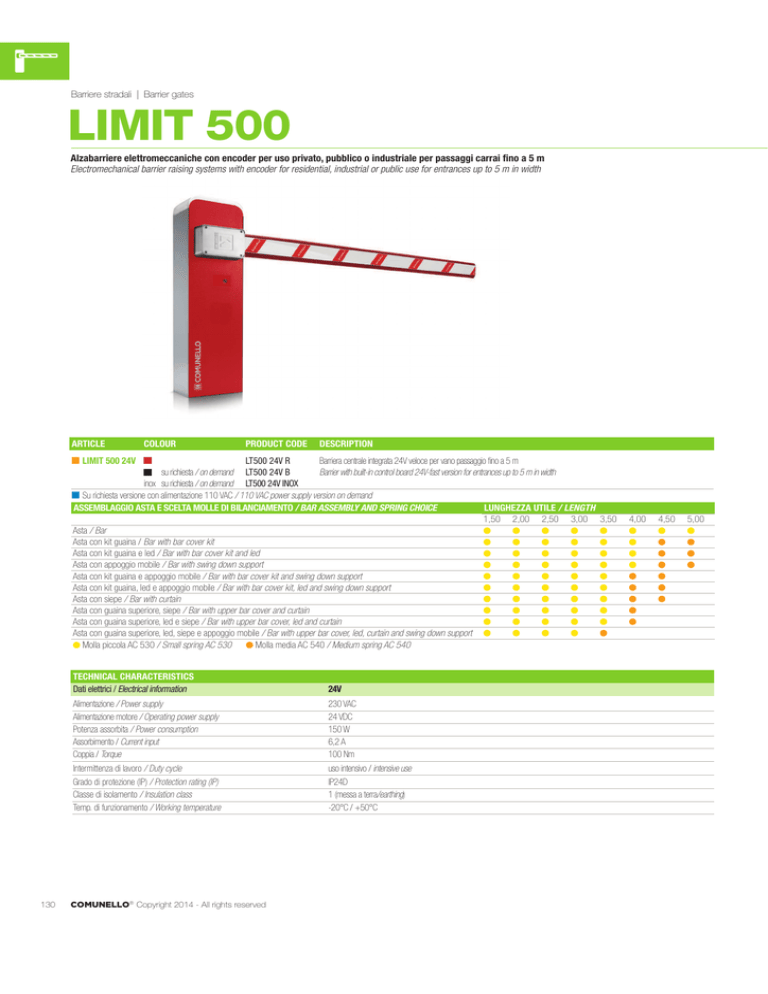

Barriere stradali | Barrier gates
LIMIT 500
Alzabarriere elettromeccaniche con encoder per uso privato, pubblico o industriale per passaggi carrai fino a 5 m
Electromechanical barrier raising systems with encoder for residential, industrial or public use for entrances up to 5 m in width
ARTICLE
COLOUR
PRODUCT CODE
DESCRIPTION
LIMIT 500 24V
LT500 24V R
Barriera centrale integrata 24V veloce per vano passaggio fino a 5 m
su richiesta / on demand LT500 24V B
Barrier with built-in control board 24V-fast version for entrances up to 5 m in width
inox su richiesta / on demand LT500 24V INOX
Su richiesta versione con alimentazione 110 VAC / 110 VAC power supply version on demand
LUNGHEZZA UTILE / LENGTH
ASSEMBLAGGIO ASTA E SCELTA MOLLE DI BILANCIAMENTO / BAR ASSEMBLY AND SPRING CHOICE
1,50 2,00 2,50 3,00 3,50
Asta / Bar
Asta con kit guaina / Bar with bar cover kit
Asta con kit guaina e led / Bar with bar cover kit and led
Asta con appoggio mobile / Bar with swing down support
Asta con kit guaina e appoggio mobile / Bar with bar cover kit and swing down support
Asta con kit guaina, led e appoggio mobile / Bar with bar cover kit, led and swing down support
Asta con siepe / Bar with curtain
Asta con guaina superiore, siepe / Bar with upper bar cover and curtain
Asta con guaina superiore, led e siepe / Bar with upper bar cover, led and curtain
Asta con guaina superiore, led, siepe e appoggio mobile / Bar with upper bar cover, led, curtain and swing down support
Molla piccola AC 530 / Small spring AC 530
Molla media AC 540 / Medium spring AC 540
130
TECHNICAL CHARACTERISTICS
Dati elettrici / Electrical information
24V
Alimentazione / Power supply
Alimentazione motore / Operating power supply
Potenza assorbita / Power consumption
Assorbimento / Current input
Coppia / Torque
Intermittenza di lavoro / Duty cycle
230 VAC
24 VDC
150 W
6,2 A
100 Nm
uso intensivo / intensive use
Grado di protezione (IP) / Protection rating (IP)
Classe di isolamento / Insulation class
Temp. di funzionamento / Working temperature
IP24D
1 (messa a terra/earthing)
-20°C / +50°C
COMUNELLO® Copyright 2014 - All rights reserved
4,00
4,50
5,00
DIMENSIONS
301
320
815
1170
220
LIMIT 500 ACCESSORIES
Kit fissaggio a fondazione
Foundation kit
Gruppo molla a trazione per asta
Spring for light bar
AC 500
AC 530 (light)
AC 540 (medium)
Supporto asta / Arm nesting post
AC 560
Supporto asta mobile
Swing down support for bar
Snodo 90° per asta
90° jointed rod
AC 570
AC 580
50 x 90 mm
Siepe per asta 2m / 2 m curtain
AC 590
Asta per vano 3 m/4 m/5 m Ral 9010
Bar for 3 m/4 m/5 m entrances Ral 9010
Etichette adesive / Adhesive strips
AC 660 / 30 pcs.
AC 630 / 3m
AC 640 / 4m
AC 650 / 5m
Guaine rosse 3 m / 4 m / 5 m per asta
3 m / 4 m / 5 m red barrier bar cover
Luci led interne / Internal LED lights
AC 770 (consigliato 2 pz./advised 2 pcs.)
AC 670 / 3m
AC 680 / 4m
AC 690 / 5m
Striscia led 5m / 5 m LED strip
Sensore induttivo / Inductive sensor
Antenna esterna / Outdoor antenna
Tabella segnaletica / Signage table
Kit batteria / Battery kit
AC 800
AC 240
AC 30
AC 40
AC 50
Tappo per guaina / Bar end plug
Tappo per asta / Bar end plug
Tappo per asta / Bar end plug
AC 700
AC 710
AC 715
COMUNELLO® Copyright 2014 - All rights reserved
131
Elettronica di comando | Control units
CU 24V LT / LIMIT HP Control Unit 24V Limit
Schema elettrico
Wiring diagram
MOTORE 1
MOTOR 1
24VDC
LAMPEGGIANTE
FLASHING LIGHT
24VDC 25W
ALIMENTAZIONE LED BARRA
SUPPLY LED ON BAR
24VDC
INGRESSO SINCRONISMO MASTER/SLAVE
SYNC INPUT MASTER/SLAVE
ENCODER
MOTORE 1
ENCODER
MOTOR 1
BATTERIA TAMPONE
BATTERY
TRASFORMATORE
TRANSFORMER
230 / 21,7V - 7,5A
FINECORSA CHIUSURA (N.C.) MOTORE
END CLOSE (N.C.) MOTOR
FINECORSA APERTURA (N.C.) MOTORE
END OPEN (N.C.) MOTOR
USCITA SINCRONISMO MASTER/SLAVE
SYNC OUTPUT MASTER/SLAVE
1 2 3 4 5 6 7 8
CN4
CN2
LAMP
+
–
BATT
+24V
-24V
2ND
+12V
-12V
+24V
-24V
10 9 8 7 6 5 4 3 2 1
MOT1
LED
cod.91207035
FUSE 1
GND D
FCC FCA GND E
SYNC
MOT1
ENC 1
SYNC
1
SYNC
2
FOTO+
3
FOTO -
4
DS2
5
CODE TX
ON
OFF
L1
GND
6
MOTOR TIME
PRG
5s
L2
DS1
7
PAUSE TIME
PRG
OFF
L3
STOP8K2
8
FORCE OPEN
MIN
MAX
L4
CU-24V-LT
FUSE 2
GND
9
P PED
10
FORCE CLOSE
MIN
MAX
L5
PP
11
SLOWING OPEN
MIN
MAX
L6
ELS +
12
SLOWING CLOSE
MIN
MAX
L7
ELS -
13
24V 5W
14
GND
15
MENU
L N
+
LEV.
1ST
SELECT
SET
+24VLED
ANTANT+
FOTOCELLULA
PHOTOCELL
DS 2 (N.C.)
FOTOCELLULA
PHOTOCELL
DS 1 (N.C.)
INGRESSO
INPUT
8K2
16
17
18
SENS
SW1 SW2
SPEED
CN5
SLOWING
CN8
ALIMENTAZIONE FOTOCELLULE
PHOTOCELL POWER
24VDC 5W
PULSANTE PEDONALE (N.O.)
PEDESTRIAN PUSH BUTTON (N.O.)
PULSANTE APRI-CHIUDI (N.O.)
PUSH BUTTON (N.O.)
ELETTROSERRATURA 12VDC 15W
ELECTRIC LOCK 12VDC 15W
ANTENNA
LINEA
POWER SUPPLY
2P 230VAC 50HZ
ALIMENTAZIONE SERVIZI
SUPPLY SERVICES
24 VDC 5W
LUCE SPIA
LIGHT
24 VDC 4W
