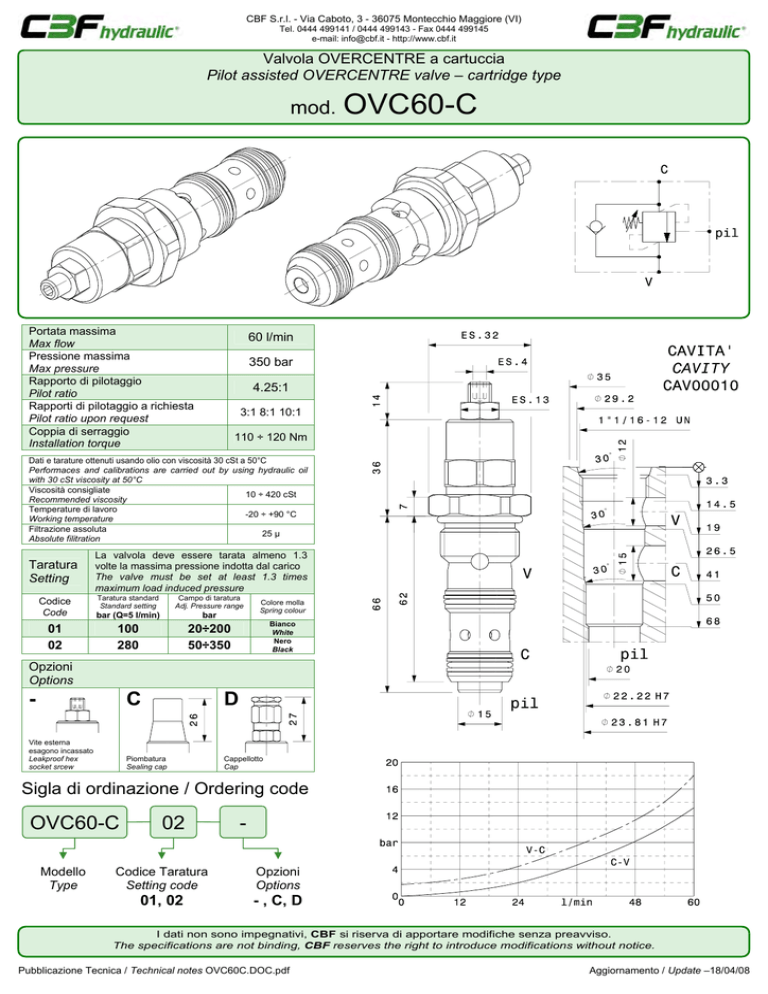

mod. OVC60-C

CBF S.r.l. - Via Caboto, 3 - 36075 Montecchio Maggiore (VI)
Tel. 0444 499141 / 0444 499143 - Fax 0444 499145
e-mail: [email protected] - http://www.cbf.it
Valvola OVERCENTRE a cartuccia
Pilot assisted OVERCENTRE valve – cartridge type
mod.
Portata massima
Max flow
Pressione massima
Max pressure
Rapporto di pilotaggio
Pilot ratio
Rapporti di pilotaggio a richiesta
Pilot ratio upon request
Coppia di serraggio
Installation torque
OVC60-C
60 l/min
350 bar
4.25:1
3:1 8:1 10:1
110 ÷ 120 Nm
Dati e tarature ottenuti usando olio con viscosità 30 cSt a 50°C
Performaces and calibrations are carried out by using hydraulic oil
with 30 cSt viscosity at 50°C
Viscosità consigliate
10 ÷ 420 cSt
Recommended viscosity
Temperature di lavoro
-20 ÷ +90 °C
Working temperature
Filtrazione assoluta
25 µ
Absolute filitration
Taratura
Setting
La valvola deve essere tarata almeno 1.3
volte la massima pressione indotta dal carico
The valve must be set at least 1.3 times
maximum load induced pressure
Codice
Code
Taratura standard
Standard setting
Campo di taratura
Adj. Pressure range
bar (Q=5 l/min)
bar
01
02
100
280
20÷200
50÷350
Colore molla
Spring colour
Bianco
White
Nero
Black
Opzioni
Options
-
C
D
Vite esterna
esagono incassato
Leakproof hex
socket srcew
Piombatura
Sealing cap
Cappellotto
Cap
Sigla di ordinazione / Ordering code
OVC60-C
Modello
Type
02
-
Codice Taratura
Setting code
Opzioni
Options
01, 02
- , C, D
I dati non sono impegnativi, CBF si riserva di apportare modifiche senza preavviso.
The specifications are not binding, CBF reserves the right to introduce modifications without notice.
Pubblicazione Tecnica / Technical notes OVC60C.DOC.pdf
Aggiornamento / Update –18/04/08
