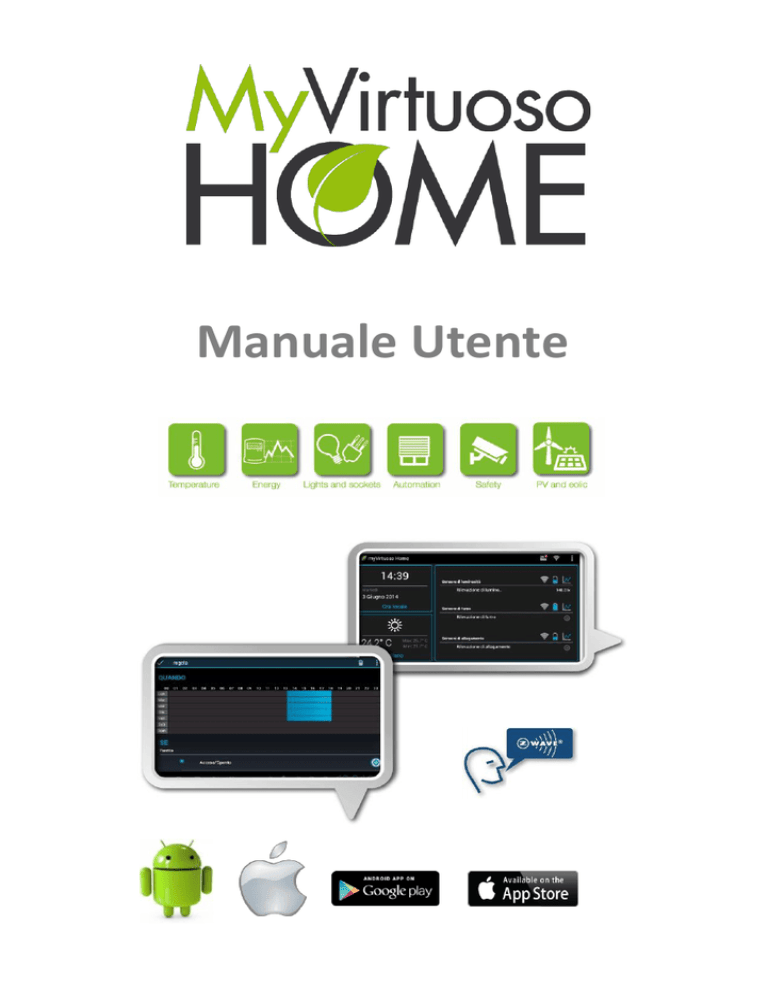

Manuale MyVirtuoso Home gateway

Manuale Utente
1
Sommario
Introduzione ........................................................................................................ 4
Norme Generali di Sicurezza ............................................................................... 5
Esonero da responsabilità ................................................................................... 7
Destinazione d’uso .............................................................................................. 7
Precauzioni di sicurezza delle batterie ................................................................ 7
Identificazione delle parti del gateway ............................................................... 8
Prima installazione e collegamenti vari ............................................................... 9
Attivazione del gateway .............................................................................. 9
Installare app MyVirtuoso Home................................................................. 9
Modalità di connessione............................................................................ 11
Collegamento del gateway ad un altro router .......................................... 12
Gestione dispositivi ........................................................................................... 13
Come includere un dispositivo .................................................................. 13
Come settare temperature Eco e Comfort ................................................ 20
Modalità automatica della testina ............................................................ 23
Modalità manuale della testina ................................................................. 25
Come creare un dispositivo virtuale .......................................................... 28
Stati dei dispositivi ..................................................................................... 33
Rete Z-Wave e funzionalità generali.......................................................... 38
Tabella di instradamento ........................................................................... 38
2
Aggiornamento topologia di rete .............................................................. 39
Concetto di rete mesh ............................................................................... 40
Configurazione widget ............................................................................... 41
Widget del dispositivo virtuale .................................................................. 45
Come escludere un dispositivo .................................................................. 48
Regole ................................................................................................................ 55
Funzione Quando....................................................................................... 55
Funzione Se ................................................................................................ 56
Funzione Allora .......................................................................................... 56
Opzioni regole............................................................................................ 57
Come creare una regola ............................................................................ 60
Come modificare il nome di una regola o la regola stessa ........................ 86
Scenari ............................................................................................................... 87
Funzione Quando....................................................................................... 87
Funzione Aggiungi dispositivi .................................................................... 88
Come creare uno scenario ......................................................................... 91
Come modificare il nome di uno scenario o scenario stesso ................... 97
Gestione gateway .............................................................................................. 98
Attivazione di login ............................................................................................ 99
Configurazione webcam .................................................................................. 101
Ricerca webcam ....................................................................................... 101
Configurazione manuale .......................................................................... 103
Widget webcam ....................................................................................... 105
3
Introduzione
SmartDHOME la ringrazia per aver acquistato il sistema di domotica senza
fili MyVirtuoso Home.
MyVirtuoso Home, è composto da un gateway gestibile da tablet o
smartphone, che consente la gestione dei più comuni dispositivi basati
sullo stesso protocollo wireless. E' semplice nell'uso, immediato nella
comprensione e nell'installazione e dal design accattivante. Grazie a
MyVirtuoso Home è possibile gestire in modo integrato e completo i
consumi energetici della tua abitazione da remoto. Implementando regole
precise e utilizzando i vari dispositivi collegabili al gateway sarà possibile
ottenere un risparmio economico stimabile tra il 25% e il 30% per i costi
di gas ed energia.
Si potrà così migliorare il comfort della propria abitazione, ottenendo allo
stesso tempo risparmio energetico ed economico e tutela dell’ambiente.
Sull’ampio display sono visualizzate le informazioni relative ai consumi in
kW e tutte le impostazioni sono disponibili con un semplice “tocco”.
Basti pensare che solo avendo visibilità dei propri consumi energetici, si
determina un utilizzo controllato e consapevole dell’energia che porta a
un risparmio energetico ed economico medio del 15%. Una delle
particolarità di questo sistema wireless è che i vari dispositivi alimentati
dalla rete elettrica fungono da ripetitori di segnale per i dispositivi
presenti nel loro raggio d’azione, in questo modo si riescono a superare
tranquillamente ostacoli o distanze superiori ai 30 metri in campo libero.
Grazie a MyVirtuoso Home tutte le esigenze domestiche potranno essere
facilmente gestite.
MyVirtuoso Home è lo strumento ideale per migliorare il comfort della
tua abitazione, ma i vantaggi che garantisce sono diversi:

Risparmio energetico;

Risparmio economico sui costi di gas ed elettricità;
4

Facilità di installazione, senza richiedere lavori di muratura;

Accesso da tablet o smartphone;

Semplicità di utilizzo.
Norme Generali di Sicurezza
Prima di utilizzare il presente dispositivo, occorre prendere alcune
precauzioni per ridurre eventuali rischi d’incendio e/o lesioni personali:
1.
Leggere attentamente tutte le istruzioni e seguire tutte le
precauzioni contenute nel presente manuale. Tutte le
connessioni dirette ai conduttori della rete elettrica devono
essere effettuate da personale tecnico addestrato ed autorizzato.
2.
Porre attenzione a tutte le eventuali indicazioni di pericolo poste
sul dispositivo o contenute nel presente manuale evidenziate
con il simbolo
.
3.
Scollegare il dispositivo dall’alimentatore o carica batterie prima
di pulirlo. Per la pulizia non utilizzare detergenti ma solamente
un panno umido.
4.
Non utilizzare il dispositivo in ambienti saturi di gas.
5.
Non posizionare il dispositivo vicino a fonti di calore.
6.
Utilizzare esclusivamente gli accessori originali EcoDHOME
forniti da SmartDHOME.
7.
Non posizionare i cavi di collegamento e/o di alimentazione
sotto oggetti pesanti, evitare percorsi in prossimità di oggetti
taglienti o abrasivi, evitare che persone vi possano camminare
sopra.
5
8.
Tenere lontano dalla portata dei bambini.
9.
Non effettuare alcun intervento di manutenzione sul dispositivo
ma rivolgersi sempre alla rete di assistenza.
10. Rivolgersi alla rete d’assistenza se si verifica una o più delle
seguenti condizioni sul prodotto e/o ad un accessorio (dotazione
o opzionale):
a. Se il prodotto è venuto a contatto con acqua o sostanze
liquide.
b. Se il prodotto ha subito danni evidenti al contenitore.
c. Se il prodotto non fornisce prestazioni conformate alle sue
caratteristiche.
d. Se il prodotto ha subito un degrado evidente di
prestazioni.
e. Se il cavo di alimentazione si è danneggiato.
In una o più di queste condizioni non tentare di eseguire
riparazioni o regolazioni non descritte nel presente manuale. Interventi
impropri potrebbero danneggiare il prodotto e costringere ad un lavoro
supplementare per riottenere il funzionamento desiderato.
Disposizione per i Rifiuti di Apparecchiature Elettriche ed Elettroniche.
(Applicabile nell’Unione Europea ed in altri paesi Europei con il sistema
di raccolta differenziata).
Questo simbolo riportato sul prodotto o sulla sua confezione
indica che questo prodotto non deve essere trattato come un
comune rifiuto domestico. Tutti i prodotti contrassegnati con
questo simbolo devono essere smaltiti attraverso appropriati
centri di raccolta. Uno smaltimento improprio potrebbe avere
conseguenze negative per l’ambiente e per la sicurezza della salute
umana. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per
ulteriori informazioni contattate l’Ufficio Civico della vostra zona, il servizio
di raccolta rifiuti o il centro dove avete acquistato il prodotto.
6
Esonero da responsabilità
Non possiamo garantire che le informazioni che riguardano le
caratteristiche tecniche o di quelle contenute nel presente documento
sono corrette. Il prodotto ed i suoi accessori descritti in questo
documento sono oggetto di costante miglioramento e l'ulteriore sviluppo.
Per questo motivo, ci riserviamo il diritto di modificare i componenti, gli
accessori, le schede tecniche e la relativa documentazione del prodotto
descritto nel presente documento senza preavviso.
Destinazione d’uso
Questo dispositivo è stato progettato per il monitoraggio dei consumi
elettrici ed il controllo di dispositivi collegati ad impianti installati a regola
d’arte in ambito abitativo, commerciale ed industriale. Qualsiasi altro
utilizzo è considerato un uso involontario. Modifiche non autorizzate o
ricostruzioni non descritte in questo manuale non sono consentite.
Precauzioni di sicurezza delle batterie

Non bruciare, smontare o forare. Come altre batterie di questo
tipo, in caso di manomissione possono essere rilasciati materiali
tossici che possono causare lesioni.

Per ridurre il rischio di incendio o di lesioni personali, per la
sostituzione delle batterie interne al tablet, rivolgersi ai centri
assistenza autorizzati.

Tenere lontano dalla portata dei bambini.

Si consiglia di rimuovere le batterie ai dispositivi inutilizzati ove
possibile.
7
Identificazione gateway
Gateway MyVirtuoso Home
Presa
di alimentazione
LED
di stato
Porte USB
Porta
Ethernet
Gateway MyVirtuoso Home ES (Energy Saving)
Pesa di
alimentazione
LED di stato
Porta HDMI
Porte USB
Porta Ethernet
8
Prima installazione e collegamenti vari
Attivazione del gateway:
a. Collegare l’alimentatore in dotazione alla presa del gateway e poi
alla presa di corrente, il LED rosso rimane fisso.
b. Collegare il cavo di rete in dotazione da un lato alla porta ethernet
del gateway e dall’altro alla porta LAN del vostro router. Il LED giallo
si accende fisso, un LED verde lampeggia ed un altro LED verde
rimane fisso.
NOTA: Se rimane solo il LED rosso fisso, controllare il collegamento tra
il gateway ed il router.
c. Il gateway cercherà di aggiornarsi se ci sono degli aggiornamenti
disponibili. Vi consigliamo di non utilizzare per almeno 60 minuti il
gateway in modo che possa aggiornarsi senza nessun disturbo.
ATTENZIONE: Vi preghiamo di non scollegare il cavo di alimentazione
ed il cavo di rete dopo che il gateway è stato messo in opera per la prima
volta.
Per potersi aggiornare il gateway necessita della connessione a Internet.
Installazione dell’App MyVirtuoso Home:
ATTENZIONE: Vi preghiamo di aggiornare sempre l’App quando viene
rilasciata una nuova versione per evitare malfunzionamenti del sistema.
a. Connettersi al Wi-Fi del router al quale è collegato il gateway.
b. Accedere allo Store del dispositivo mobile utilizzato.
c. Cercare l’App “MyVirtuoso Home”
ed installarla.
9
Fig.1
d. A questo punto accedere all’App e seguire il wizard della prima
connessione e registrazione.
ATTENZIONE: Durante la registrazione guidata il gateway deve avere
un accesso a Internet.
10
Modalità di connessione:
Fig.2
ATTENZIONE: Il primo collegamento tra il vostro dispositivo mobile ed
il gateway deve essere eseguito sotto la stessa rete.
Modalità HOME. Connessione tra il dispositivo mobile ed il gateway
sotto la stessa rete.
Modalità REMOTE. Connessione tra il dispositivo mobile ed il gateway
sotto una rete diversa oppure rete 3G.
NOTA: Connettersi al gateway da remoto sarà possibile solamente
dopo aver effettuato la prima connessione, cioè in modalità “Home”.
OFFLINE. Nessuna connessione tra il dispositivo mobile ed il gateway.
In questo caso verificare:
a. Il collegamento tra il gateway ed il router, quindi la connessione a
Internet del gateway.
11
b. Se il vostro dispositivo mobile è connesso al router oppure se ha
l’accesso a Internet.
Collegamento del gateway ad un altro router:
Se avete cambiato il router di casa procedete in questo modo per
ristabilire la connessione tra l’App ed il gateway MyVirtuoso Home:
a. Collegare il gateway al nuovo router e collegarsi alla sua Wi-Fi con il
vostro dispositivo mobile.
b. Accedere all’App.
c. Andare in “Impostazioni”.
d. Premere su “Visualizza le impostazioni gateway”
e. Scorrere in giù, premere su “Nome Wi-Fi di MyVirtuoso Home” e
aggiornare il nome della Wi-Fi.
f. Una volta aggiornato, il nome dovrebbe corrispondere al nome
delle Wi-Fi del vostro nuovo router.
g. Cancellare l’indirizzo IP di MyVirtuoso Home.
h. Infine premere su “Clicca per cercare MyVirtuoso Home”.
i. Dopo una breve ricerca la connessione dovrebbe essere in “Home”:
Fig.3
12
Gestione dispositivi
Z-Wave è un protocollo di comunicazione wireless progettato per
l'automazione domestica, in particolare per il controllo e la supervisione
delle applicazioni remote in ambienti residenziali e commerciali leggeri.
Per aggiungere o rimuovere un dispositivo bisogna eseguire delle
specifiche procedure chiamate Inclusione ed Esclusione. Entrambe le
procedure vengono iniziate con delle opportune azioni da compiere sia sul
dispositivo da includere (o escludere) che sul gateway MyVirtuoso Home.
Per i dispositivi, chiamati anche “slave”, queste azioni possono variare da
una sequenza di click su un pulsante fisico a una combinazione di click su
più pulsanti del dispositivo stesso, mentre per il gateway, chiamato anche
“master”, l’azione da fare consiste nella scelta di un opportuno comando
nell’applicazione.
Una volta inclusi, i dispositivi creano autonomamente una rete di
connessioni wireless. I dispositivi alimentati a 230V, fungono anche da
ripetitori per trasmettere il segnale inviato dai dispositivi più vicini (al
gateway) ai dispositivi che sono troppo distanti per essere raggiunti
direttamente.
I dispositivi a batterie, che per gran parte del tempo si trovano in sleep
mode proprio per garantire una maggiore durata delle batterie, non
possono funzionare da ripetitori.
ATTENZIONE: Durante l’inclusione o l’esclusione dei dispositivi vi
consigliamo di non superare la distanza di 1 metro tra il dispositivo che
volete includere o escludere e il gateway.
Come includere un dispositivo:
In questo esempio vi mostreremo come si fa ad includere una presa
attuatrice e di misura. Le procedure di inclusione ed esclusione sono
13
uguali per tutti i dispositivi Z-Wave, l’unica variante è la sequenza di click
su un pulsante fisico o una combinazione di click su più pulsanti del
dispositivo stesso.
ATTENZIONE: Vi informiamo che è possibile includere fino a 25
dispositivi Z-Wave ad un singolo gateway MyVirtuoso Home.
a. Premere sul bottone menù
dispositivi”.
e accedere al menù “Configurazione
NOTA: Se sul vostro dispositivo mobile non è presente il questo
bottone menù, premere sul suo tasto menù corrispondente per
visualizzare la voce “Configurazione dispositivi” ed altri:
Fig.4
b.
Premere sul bottone menù e quindi su “Aggiungi nuovo
dispositivo”:
14
Fig.5
c. Effettuare la procedura d’inclusione quando sullo schermo
compare “Premere il pulsante di inclusione del dispositivo...”:
NOTA: Ogni dispositivo Z-Wave ha una sua procedura
d’inclusione. Per conoscere tale operazione, fare riferimento al
suo manuale.
Per includere la presa
attuatrice e di misura
premere il suo pulsante di
inclusione 6 volte entro 1.5
sec.
15
Fig.6
d. Una volta che il dispositivo è stato incluso nel sistema, il suo
nome, il tipo e lo stato compariranno sullo schermo:
Fig.7
16
NOTA: Durante l’inclusione il dispositivo invia delle informazioni
specifiche al gateway. Questa procedura solitamente richiede alcuni
secondi di tempo. Se dopo l’inclusione il dispositivo non compare
nell’elenco, significa che il dispositivo non ha ancora finito di inviare tutte
le informazioni che lo riguardano al gateway. Attendere 30 secondi ed
infine seguire gli step che seguono:
 Premere sul bottone di refresh
una o più volte.
 Riprovare l’inclusione.
 Se il dispositivo non compare, escluderlo seguendo le istruzioni
riportate ed riprovare l’inclusione.
NOTA: Se il dispositivo non è stato incluso anche dopo aver svolto i
passaggi sopra indicati, contattare l’assistenza tecnica.
Testare la funzionalità del dispositivo premendo il bottone ON/OFF
.
Quando il dispositivo è acceso il pulsante ON/OFF si illumina
.
Verificare anche che l’utenza collegata si accenda/spenga correttamente.
e. Per modificare il nome del dispositivo tenere premuto sul suo
nome, si apre il menù “Modifica descrizione”, premerci ed inserire il
nuovo nome:
Fig.8
17
NOTA: Procedere con l’inclusione degli altri dispositivi con la stessa
procedura.
Fig.9
Fig.10
18
Fig.11
NOTA: Ogni dispositivo Z-Wave ha una sua procedura d’inclusione. Per
conoscere tale operazione, fare riferimento al suo manuale.
Fare riferimento al manuale
di istruzioni della testina
TTDZ per conoscere la
procedura di inclusione
19
Fig.12
Come settare temperature Eco e Comfort:
a. Dalla schermata principale premere su
“Configurazione dispositivi”.
, accedere al menù
b. Tenere premuto sul nome della testina per qualche istante:
20
Fig.13
c. Selezionare “Regola livello Eco/Comfort”:
Fig.14
21
d. Togliere la spunta dall’opzione “Usa il default”:
Fig.15
e. Settare le temperature confermando con “OK”:
Fig.16
22
f.
A questo punto, le temperature che avete settato verranno
utilizzate e applicate dalle regole sulla testina selezionata.
Modalità automatica della testina:
Dopo l’inclusione la testina termostatica lavorerà in modalità
“Automatica”. Questo significa che la testina modulerà il perno valvola in
base alla temperatura rilevata e in base alla temperatura applicata su di
essa.
Per cambiare la temperatura alla testina procedere come segue:
Fig.17
Attivando il cursore sarà possibile applicare nuova temperatura alla
testina:
23
Fig.18
Scorrere a destra tenendo premuto il cursore blu:
Fig.19
A questo punto disattivare il cursore:
Fig.20
La temperatura settata verrà applicata sulla testina al suo prossimo
risveglio.
24
Modalità manuale della testina:
La modalità manuale permette alla testina di lavorare con i comandi
On/Off.
Per cambiare la modalità della testina procedere come segue:
a. Dalla schermata principale premere su
“Configurazione dispositivi”.
, accedere al menù
b. Tenere premuto sul nome della testina per qualche istante:
Fig.21
c. Selezionare “Modifica modalità testina”:
25
Fig.22
d. Selezionare “Modalità manuale” confermando con “OK”:
Fig.23
26
e. A questo punto la testina lavorerà in modalità manuale dopo il suo
prossimo risveglio:
Fig.24
f. Premere sul suo pulsante On/Off per aprire e chiudere il radiatore:
testina aperta completamente;
testina chiusa completamente;
27
Fig.25
Come creare un dispositivo virtuale:
ATTENZIONE: Vi ricordiamo che la funzione del dispositivo virtuale e
quindi tutte le altre funzioni ad esso associate sono disponibili solo con la
versione MyVirtuoso Home ES. qualora si disponesse di versioni del
gateway diverse, per usufruire di queste funzionalità aggiuntive vi
preghiamo di prendere contatti con l’assistenza tecnica.
Con MyVirtuoso Home è possibile verificare in tempo reale la produzione
dell’impianto fotovoltaico, il consumo generale e il bilancio, ovvero della
differenza
tra
energia
prodotta
e
energia
consumata.
Per creare il bilancio occorre includere due misuratori induttivi monofase:

per misurare la produzione dell’impianto fotovoltaico;

per misurare il consumo generale della casa.
28
Fig.26
a. Accedere al menu Configurazione dispositivi.
b. Premere su
in alto a destra e successivamente su “Aggiungi
dispositivo virtuale”:
Fig.27
29
c. Nominare il dispositivo virtuale ad esempio come “Bilancio”:
Fig.28
d. Premere su e selezionare “Misuratore produzione”:
Fig.29
30
e. Dopo aver selezionato il misuratore della produzione premere sul
segno meno “
”:
Fig.30
f. Premere su e selezionare “Misuratore consumo”:
Fig.31
31
g. Premere su “Fatto” in alto a sinistra per salvare il dispositivo
virtuale:
Fig.32
h. Tornare nel menù Configurazione dispositivi, scorrere giù e
assicurarsi che il dispositivo virtuale, in questo caso chiamato
“Bilancio”, è stato creato:
Fig.33
32
NOTA: Se il dispositivo virtuale non è comparso, premere su
aggiornare l’elenco dei dispositivi.
per
Stati dei dispositivi:
a. Dispositivi alimentati a batterie.
NOTA: Premere sull’icona
dispositivo.
per ottenere lo stato di batteria del
I dispositivi a batterie per gran parte del tempo si trovano in “sleep”
mode proprio per garantire una maggiore durata delle batterie. Questo
significa che tutti i dispositivi a batterie, una volta inclusi, comunicano con
il gateway ogni 15 minuti.
b. Stato di connessione dei dispositivi.
Per capire se un dispositivo comunica con il gateway dovete andare in
“Configurazione dispositivi” e troverete che ogni dispositivo che avete
incluso nel vostro gateway ha uno stato chiamato “Ultima lettura del
dispositivo”.
I dispositivi alimentati a rete, se comunicano con il gateway, dovrebbero
avere l’orario di “Ultima lettura del dispositivo” uguale a quello del vostro
smartphone o tablet.
Invece i dispositivi alimentati a batterie dovrebbero avere l’orario di
“Ultima lettura del dispositivo” con un ritardo massimo pari a 15 minuti
rispetto all’ora del vostro dispositivo mobile.
33
Fig.34
Inoltre è possibile osservare un’altra indicazione dello stato di connessione:
Dispositivo raggiungibile dal gateway;
Dispositivo non raggiungibile;
NOTA: Se su un vostro dispositivo è comparsa l’icona controllate se
il dispositivo è alimentato oppure se non è troppo distante dal gateway.
Una volta alimentato il dispositivo oppure avvicinato ad una distanza
accettabile, premere sull’icona per ristabilire la connettività tra il
gateway ed il dispositivo. Entro pochi minuti il simbolo “X” presente
sull’icona della connessione dovrebbe scomparire.
c. Grafici e dati storici
.
Ad ogni dispositivo appartiene una tipologia dei grafici. Nella Home page
dell’applicazione premere sull’icona
per accedere allo storico del
dispositivo incluso.
Ad esempio nel grafico del sensore di temperatura e umidità è possibile
osservare sia la temperatura che l’umidità:
34
Fig.35
Nel grafico del sensore porta-finestra è possibile osservare quante
aperture ha rilevato il sensore:
Fig.36
35
Nel grafico del misuratore monofase è possibile osservare l’andamento
del consumo oppure della produzione fotovoltaica:
Fig.37
Nel grafico della testina termostatica TTDZ è possibile osservare quando le
temperature Eco e Comfort sono state applicate sulla testina insieme al
rispettivo andamento della valvola:
36
Fig.38
Per visualizzare i dati più vecchi premere sul filtro “Oggi” in alto a sinistra
e selezionare quello desiderato:
Fig.39
37
Rete Z-Wave e funzionalità generali:
Tabella di instradamento
La tabella di instradamento, chiamata anche la tabella di routing, indica
come due dispositivi di rete Z-Wave possono comunicare tra di loro. Se i
due dispositivi comunicano direttamente il loro punto d'incrocio nella
tabella è contrassegnato di verde scuro. Il colore verde chiaro invece indica
che i due nodi non comunicano direttamente ma attraverso più di un
percorso. Questa è ancora considerata una connessione stabile. Il colore
giallo è considerato il meno sicuro rispetto ai due colori precedentemente
citati e non viene considerato come una connessione stabile. Il rosso
suggerisce che non ci sono buoni collegamenti tra i due nodi. Ciò non
significa che essi non sono in grado di comunicare, ma significa che nella
maggior parte dei casi la comunicazione tra i due fallirà. Le celle di colore
grigio indicano il collegamento del dispositivo al proprio nodo.
Per accedere alla tabella di instradamento procedere quanto segue:
a. Dalla Home page dell’applicazione premere su in alto a destra e
successivamente su “Impostazioni”.
b. Premere su “Visualizza le impostazioni gateway”.
c. Scorrere giù e accedere al menu “Tabella di instradamento”:
38
Fig.40
Aggiornamento topologia di rete
Dopo aver incluso ed installato tutti i dispositivi vi consigliamo di
aggiornare la topologia di rete del vostro sistema. Questa operazione
porterà ad un aggiornamento della tabella di instradamento, ciò significa
che i dispositivi sceglieranno altre e migliori “vie” per comunicare con il
gateway.
Per aggiornare la topologia di rete procedere quanto segue:
a. Dalla Home page dell’applicazione premere su in alto a destra e
successivamente su “Impostazioni”.
b. Premere su “Visualizza le impostazioni gateway”.
c. Scorrere giù e accedere al menu “Tabella di instradamento”.
d. Premere su e successivamente “Aggiorna topologia di rete”:
39
Fig.41
L’aggiornamento della topologia di rete deve essere effettuato 2-3 volte
per fare in modo che abbia un effetto più efficiente.
NOTA: Il sistema richiede minimo 15 minuti per aggiornare
completamente la topologia di rete.
Quest’opzione è disponibile anche nel menù “Configurazione dispositivi”.
Concetto di rete mesh
Uno dei vantaggi più grossi del protocollo Z-Wave è l’utilizzo della “rete
mesh” più comunemente nota come “rete a maglie”.
Una volta inclusi, i dispositivi creano autonomamente una rete di
connessioni wireless. I nodi creati dai dispositivi alimentati a 230V,
fungono da ripetitori per trasmettere il segnale inviato dai nodi più vicini
ai dispositivi che sono troppo distanti per essere raggiunti direttamente.
40
Lo schema sotto rappresentato spiega appunto questa logica di
funzionamento:
Fig.42
Le reti a maglie sono inoltre estremamente affidabili, poiché ogni
dispositivo è connesso a molti altri dispositivi: se un nodo viene meno alla
rete, a causa di problemi hardware o qualunque altro motivo, i nodi vicini
semplicemente cercano altri percorsi per trasmettere il segnale (si
rivolgono ad altri nodi). Le capacità o risorse della rete possono essere
incrementate semplicemente installando altri dispositivi.
Configurazione widget:
Dalla videata principale dell’applicazione di default sono visibili:

tutte le categorie dei dispositivi;

widget meteo e orologio.
41
Fig.43
Premendo su
in alto a sinistra è possibile vedere come i dispositivi
vengono divisi per categorie:
Fig.44
42
E’ possibile far visualizzare solo una categoria dei dispositivi e/o widget del
dispositivo virtuale (se è stato creato).
Per visualizzare la categoria dei dispositivi desiderata procedere come
segue:
a. Dalla schermata principale premere su
“Configurazione widget”:
e successivamente
Fig.45
b. Premere su
in alto a destra e successivamente selezionare la
categoria dei dispositivi desiderata e/o il Balance meter che sarebbe
il widget del dispositivo virtuale (se l’avete creato):
43
Fig.46
c. Infine tornare nella schermata principale e verificare che
l’applicazione ha eseguito l’azione desiderata:
44
Fig.47
Widget del dispositivo virtuale:
ATTENZIONE: Vi ricordiamo che la funzione del dispositivo virtuale e
quindi tutte le altre funzioni ad esso associate sono disponibili solo con la
versione MyVirtuoso Home ES. In caso di versioni del gateway diverse,
per usufruire di queste funzionalità aggiuntive, vi preghiamo di prendere
contatti con l’assistenza tecnica.
45
Il widget del dispositivo virtuale ha la capacità di memorizzare i dati del
consumo dell’abitazione (arancione), della produzione fotovoltaica (verde)
e del bilancio (azzurro se è positivo).
Premendo sull’icona
è possibile osservare i dati accumulati in kWh:
Fig.48
Fig.49
46
NOTA: Quando il consumo di casa diventa maggiore della produzione
del fotovoltaico il colore del bilancio, dall’azzurro, cambia in blu:
Fig.50
Fig.51
47
Come escludere un dispositivo:
NOTA: Nel caso non riusciste ad includere un nuovo dispositivo nel
vostro gateway vi consigliamo di effettuare la procedura di esclusione
anche se il dispositivo non è presente sulla schermata del vostro
dispositivo mobile.
Le procedure di inclusione ed esclusione sono uguali per tutti i dispositivi
Z-Wave, l’unica variante è la sequenza di click su un pulsante fisico o una
combinazione di click su più pulsanti del dispositivo stesso.
Se desiderate rimuovere un dispositivo procedete come segue:
a. Premere sul bottone
e accedere al menù “Configurazione
dispositivi”.
NOTA: Nel prossimo esempio vi mostreremo come fare per escludere
la presa attuatrice e di misura.
Fig.52
a. Premere sul bottone menù e quindi “Rimuovi dispositivo”.
48
Fig.53
b. Effettuare la procedura di esclusione quando sullo schermo
compare “Premere il pulsante di esclusione del dispositivo...”
Per escludere la presa
attuatrice e di misura
premere 6 volte entro 1.5
sec.
49
Fig.54
NOTA: Ogni dispositivo Z-Wave ha una sua procedura d’esclusione.
Per conoscere tale operazione, fare riferimento al suo manuale.
c. Il dispositivo escluso non dovrebbe essere più presente nella
schermata.
50
Fig.55
NOTA: Se il dispositivo è ancora presente nella schermata , premere
sul bottone di refresh per aggiornare la lista dei dispositivi oppure
ripetere la procedura d’esclusione.
Procedere con l’esclusione degli altri dispositivi con la stessa procedura.
51
Fig.56
Fig.57
52
Fig.58
Fare riferimento al manuale
di istruzioni della testina
TTDZ per conoscere la
procedura di esclusione
53
Fig.59
NOTA: Se il dispositivo è ancora presente nella schermata , premere
sul bottone di refresh
per aggiornare la lista dei dispositivi oppure
ripetere la procedura d’esclusione.
54
Regole
Il sistema di regole MyVirtuoso Home permette di costruire dei
meccanismi d’uso totalmente automatici. Sarà possibile definire una o più
condizioni che, se verificate, scateneranno degli eventi automatici. Per
esempio, è possibile accendere il sistema di riscaldamento quando la
temperatura in casa scende al disotto di una soglia impostata, oppure
regolare una luce quando nell’ambiente c’è poca luminosità.
Inoltre, sempre con le condizioni preimpostate, è possibile configurare
l’invio delle notifiche “push” sul vostro dispositivo mobile.
Fig.60
Funzione Quando:
Quando è il periodo temporaneo dell’attivazione di una regola. Se non si
seleziona il periodo Quando, significa che la regola sarà attiva 24 ore su
24.
55
L’immagine sotto suggerisce che la regola sarà attiva da lunedì a giovedì
dalle 06:00 alle 13:00:
Fig.61
Funzione Se:
Se è una o più condizioni che, se verificate, permettono l’esecuzione di un
o una serie di comandi in Allora.
Nell’immagine sotto è rappresentato un dispositivo (sensore portafinestra) in Se. La condizione settata suggerisce che se il sensore portafinestra rileverà
un’apertura allora la regola scatenerà un evento:
Fig.62
Funzione Allora:
Allora è una o più azioni (eventi) che vengono eseguite se le condizioni in
Se si verificano. Ad esempio l’immagine sotto suggerisce che Se il sensore56
porta finestra rileverà
un’apertura, Allora la regola accenderà
l’Attuatore e misuratore selezionato:
Fig.63
Opzioni regole:
Fig.64
a. Contro regola:
57
Attivando quest’opzione viene generata una regola contraria a quella che
state creando. Ad esempio l’immagine sotto suggerisce che Se il sensoreporta finestra rileverà
un’apertura, Allora la regola accenderà
l’Attuatore e misuratore selezionato:
Fig.65
Con la contro regola attiva
si scatenerà l’evento contrario. Quindi Se il
sensore porta finestra rileverà una chiusura
, Allora l’Attuatore e
misuratore selezionato verrà spento
.
NOTA: Questa opzione è attiva di default. Per disattivarla premere sul
pulsante
illuminato.
b. Verifica tutte le condizioni dei device (dispositivi) in SE:
Questa opzione riguarda solo la funzione Se e viene considerata nel caso
in cui la funzione Se contiene più di un dispositivo. L’immagine sotto
suggerisce che la funzione Se contiene due dispositivi e quindi due
condizioni. Attivando
l’opzione “Verifica tutte le condizioni dei device
(dispositivi) in SE” tutte e due le condizioni dovranno essere verificate per
scatenare un evento in Allora. Per cui il sensore porta-finestra dovrebbe
rilevare un’apertura E (AND) il sensore di temperatura e umidità dovrebbe
misurare meno di 20°C nell’ambiente per poter scatenare qualcosa in
Allora, ad esempio accendere un attuatore:
58
Fig.66
Nel caso in cui l’opzione “Verifica tutte le condizioni dei device (dispositivi)
in SE” non sia attiva , è sufficiente che una delle due condizioni sia
verificata per accendere l’attuatore. Quindi Se il sensore porta-finestra
rileva un’apertura O (OR) il sensore di temperatura e umidità misura meno
di 20°C nell’ambiente Allora l’attuatore verrà acceso.
NOTA: L’opzione “Verifica tutte le condizioni dei device (dispositivi) in
SE” è disattiva
di default.
c. I dispositivi tornano allo stato precedente a fine schedulazione:
Questa opzione fa riferimento al Quando e attiva l’evento della contro
regola nel momento in cui Quando sta per scadere. Esempio:
L’immagine sotto suggerisce che la regola sarà attiva da lunedì a giovedì
dalle 06:00 alle 13:00, Se il sensore porta-finestra rileverà un’apertura ,
Allora L’attuatore e misuratore verrà acceso
:
59
Fig.67
Attivando l’opzione “I dispositivi tornano allo stato precedente a fine
schedulazione”, alle 13:00 l’attuatore verrà spento senza considerare la
condizione in Se.
NOTA: L’opzione “I dispositivi tornano allo stato precedente a fine
schedulazione” è attiva di default.
1. Come creare una regola:
Regola termostatica:
In questo caso vi mostreremo come è possibile creare una regola con le
testine termostatiche TTDZ.
ATTENZIONE: Vi preghiamo di notare che questo tipo di regola, cioè
60
con le testine termostatiche in Allora e con il Quando, si chiama “Regola
termostatica” ed è possibile costruire questa regola solamente con le
testine. Per altri dispositivi bisogna settare una o più condizioni in Se.
Dal menù principale premere su
regole”.
e selezionare la voce “Configurazione
NOTA: Se sul vostro dispositivo mobile non è presente il bottone menù
, premere sul suo tasto menù corrispondente per visualizzare la voce
“Configurazione regole” ed altri.
Fig.68
a. Premere su
, inserire il nome della regola e confermare con “OK”.
61
Fig.69
b. Premere su
settimanale.
, selezionando Quando apparirà un calendario
Fig.70
62
c. Tenendo premuto sul calendario appare “Definizione programma”.
d. Impostare per ogni giorno l’ora d’inizio della temperatura “Comfort”
e l’ora della fine della temperatura “Comfort” e confermare con
“Ok”.
Fig.71
e. Sul calendario, in corrispondenza dell’orario della temperatura
Comfort (alta) precedentemente impostato, apparirà una fascia di
colore azzurro.
f. Nella parte restante del calendario, di colore grigio, sarà attiva
invece la temperatura Eco (bassa):
63
Fig.72
g. Premere su e selezionare Allora.
h. Scegliere le testine che volete controllare e confermare con “Ok”:
Fig.73
64
i. Premere su
in alto a sinistra per salvare la regola:
Fig.74
j. A questo punto la regola è stata creata e le testine seguiranno le
temperature Eco e Comfort secondo gli orari impostati:
Fig.75
65
Regola con il sensore porta-finestra in Se:
Nel prossimo esempio vi mostreremo come creare una regola di
accensione e di spegnimento dell’attuatore nel momento in cui un sensore
porta-finestra rileverà un’apertura e una chiusura.
a. Dalla schermata principale premere su
“Configurazione regole”.
e selezionare la voce
Fig.76
b. Premere su
, inserire il nome della regola e confermare con “OK”:
66
Fig.77
c. Premere su , selezionare Quando.
Fig.78
67
d. Tenere premuto sul calendario settimanale e quindi appare
“Definizione programma”:
Fig.79
e. Impostare per ogni giorno l’ora d’inizio dell’attivazione e l’ora della
fine della regola e confermare con “OK”:
Fig.80
68
f. A questo punto premere su Se e selezionare il dispositivo in
funzione del quale il dispositivo in Allora verrà acceso e spento:
Fig.81
g. Settare il sensore in stato rilevazione apertura
:
Fig.82
69
h. Premere su Allora e selezionare l’attuatore che si vuole accendere e
spegnere in funzione del sensore porta-finestra selezionato
precedentemente in Se:
Fig.83
i. Settare l’attuatore in stato “acceso”
:
Fig.84
70
j. Premere su , selezionare Opzioni regole e attivare le seguenti
opzioni:
Contro regola – in questo modo quando il sensore porta-finestra
sarà in stato “chiuso”
, la regola spegnerà l’attuatore
.
Verifica tutte le condizioni dei device in Se – è indifferente se
questa opzione è attiva o meno in quanto è presente solo 1
dispositivo in Se.
I dispositivi tornano allo stato precedente a fine schedulazione –
attivare questa opzione nel caso vorreste spegnere l’attuatore nel
momento in cui uno dei periodi dell’attivazione della regola in
Quando scadrà.
Fig.85
k. Tornare indietro ed infine premere su
per salvare la regola.
l. A questo punto la regola sarà attiva negli orari settati in Quando.
L’attuatore in Allora verrà acceso o spento nel momento in cui il
sensore porta-finestra sarà rispettivamente aperto o chiuso.
71
Sensore porta-finestra in stato “aperto”
Sensore porta-finestra in stato “chiuso”
Attuatore in stato “acceso”
Attuatore in stato “spento”
NOTA: E’ possibile disattivare questa regola, del menù Configurazione
regole, premendo sul pulsante Attiva/Disattiva (On/Off):
Fig.86
Regola con il sensore di temperatura e umidità in Se:
Nel prossimo esempio vi mostreremo come creare una regola di
accensione e di spegnimento della caldaia insieme alla gestione delle
testine termostatiche in funzione della temperatura rilevata dal sensore di
temperatura e umidità.
72
a. Dalla schermata principale premere su
Configurazione regole:
e accedere al menù
Fig.87
b. Premere su
, inserire il nome della regola e confermare con “OK”:
Fig.88
73
c. Premere su , selezionare Quando:
Fig.89
d. Tenere premuto sul calendario settimanale e quindi appare
“Definizione programma”:
74
Fig.90
e. Impostare per ogni giorno l’ora d’inizio dell’attivazione e l’ora della
fine della regola e confermare con “OK”:
Fig.91
75
f. A questo punto premere , e successivamente su Se selezionando il
sensore di temperatura e umidità:
Fig.92
g. Premere su “Temperatura”:
Fig.93
76
h. Settare il livello di temperatura che vorreste mantenere e
confermare con “OK”:
Fig.94
i. Premere su e successivamente su Allora:
Fig.95
77
j. Scegliere le testine termostatiche ed il dispositivo che controlla la
caldaia confermando con “OK”:
Fig.96
k. Settare la condizione dei dispositivi in Allora:
Fig.97
78
l. Premere su , selezionare Opzioni regole e attivare le seguenti
opzioni:
Contro regola – in questo modo nel momento in cui il sensore di
temperatura e umidità rileverà la temperatura nell’ambiente > 20°C,
la regola spegnerà l’attuatore che controlla la caldaia e alle testine
termostatiche verrà applicata la temperatura Eco (bassa).
Verifica tutte le condizioni dei device in Se – è indifferente se
questa opzione è attiva o meno in quanto è presente solo 1
dispositivo in Se.
I dispositivi tornano allo stato precedente a fine schedulazione –
attivare questa opzione per spegnere l’attuatore della caldaia e
applicare la temperatura Eco alle testine nel momento in cui uno dei
periodi dell’attivazione della regola in Quando scadrà:
Fig.98
m. Tornare indietro ed infine premere su
per salvare la regola.
n. A questo punto la regola sarà attiva negli orari settati in Quando. In
base alla temperatura rilevata (<20°C oppure >20°C) dal sensore di
79
temperatura e umidità, la caldaia verrà rispettivamente attivata e
disattivata e alle testine termostatiche verranno applicate le
temperature di Comfort e di Eco. Nel momento in cui uno degli
orari settati in Quando terminerà, l’opzione “I dispositivi tornano
allo stato precedente a fine schedulazione” spegnerà la caldaia e
applicherà la temperatura Eco alle testine termostatiche:
Fig.99
Regola con il misuratore induttivo in Se:
Nel prossimo esempio vi mostreremo come creare una regola di controllo
carichi. Questa regola spegnerà uno o più dispositivi domestici nel
momento in cui il consumo di casa risulta ad essere troppo alto.
80
a. Dalla schermata principale premere su
Configurazione regole:
e accedere al menù
Fig.100
b. Premere su
, inserire il nome della regola e confermare con “OK”:
Fig.101
81
c. Non aggiungete la funzione Quando per fare in modo che la regola
tenga sotto controllo il consumo domestico 24h su 24h.
Fig.102
d. A questo punto premere , e successivamente su Se selezionando il
misuratore induttivo del consumo di casa:
Fig.103
82
e. Premere su “Misurazione attuale” e settare il valore del consumo in
Watt:
Fig.104
f. Premere su e successivamente su Allora.
Fig.105
83
g. Scegliere i dispositivi domestici che vorreste spegnere nel momento
in cui il consumo, settato in Se, venga superato:
Fig.106
o. Premere su , selezionare Opzioni regole e attivare le seguenti
opzioni:
Contro regola – in questo modo nel momento in cui il consumo di
casa scenderà sotto la soglia impostata in Se i dispositivi domestici
verranno riaccesi.
Verifica tutte le condizioni dei device in Se – è indifferente se
questa opzione è attiva o meno in quanto è presente solo 1
dispositivo in Se:
84
Fig.107
p. Tornare indietro ed infine premere su
per salvare la regola.
q. A questo punto la regola sarà attiva 24h su 24h. In base al consumo
rilevato dal misuratore, le utenze domestiche verranno spente e
successivamente riaccese nel momento in cui il consumo scenderà
sotto il limite impostato:
Fig.108
85
2. Come modificare il nome di una regola o la
regola stessa:
a. Dal menù principale premere su
“Configurazione regole”.
e selezionare la voce
NOTA: Se sul vostro dispositivo mobile non è presente il bottone
menù , premere sul suo tasto menù corrispondente per
visualizzare la voce “Configurazione regole” ed altri.
b. Tenere premuto sul nome della regola.
c. Premere su
con “OK”.
d. Premere su
per cambiare il nome della regola e confermare
se desiderate eliminare la regola.
e. Se si vuole disattivare una regola, premere sul bottone alla destra
della regola per disattivarla oppure attivarla.
f. Se si vuole modificare una regola, premere sul suo nome per
entrarci e modificare le parte desiderate.
86
Scenari
Il sistema degli scenari di MyVirtuoso Home è molto semplice e flessibile.
Uno scenario del sistema MyVirtuoso Home esegue uno o più comandi
negli orari preimpostati. Ad esempio potete creare uno scenario che alle
07:00 del mattino accenda le luci, la radio, la TV oppure alzi le tapparelle.
La differenza tra una regola e uno scenario è rappresentata dal fatto che
uno scenario non richiede il Se (una o più condizioni) per scatenare un
evento in quanto si basa sull’orario.
Funzione Quando:
Quando è il periodo temporaneo dell’attivazione di uno scenario. Se non si
seleziona il periodo Quando, significa che lo scenario verrà attivato subito
dopo il suo salvataggio.
L’immagine sotto suggerisce che lo scenario sarà attivo sabato dalle 15:00
alle 19:00:
Fig.109
87
Funzione Aggiungi dispositivi:
Dopo aver impostato gli orari in Quando, la funzione Aggiungi dispositivi
permette di selezionare i dispositivi che vorreste attivare con lo scenario
secondo gli orari prestabiliti precedentemente.
L’immagine sotto suggerisce che l’attuatore 1 verrà acceso
2 verrà spento
e l’attuatore
nell’orario impostato:
Fig.110
Funzione Disattiva regole:
Questa funzione permette di disattivare una o più regole durante il
funzionamento dello scenario che state creando.
88
Vi consigliamo di utilizzare questa funzione nel momento in cui vorreste
gestire con gli scenari uno o più dispositivi presenti già nelle regole del
vostro sistema per non creare disguidi.
Fig.111
Opzioni scenario:
a. I dispositivi tornano allo stato precedente a fine schedulazione:
89
Fig.112
Questa opzione fa riferimento al Quando e attiva l’evento del contro
scenario nel momento in cui il Quando sta per scadere. Esempio:
L’immagine sotto suggerisce che lo scenario sarà attivo sabato dalle 15:00
alle 19:00 e accenderà l’attuatore 1 e spegnerà l’attuatore 2:
90
Fig.113
Attivando l’opzione “I dispositivi tornano allo stato precedente a fine
schedulazione”, alle 19:00 l’attuatore 1 verrà spento e l’attuatore 2 verrà
acceso.
NOTA: L’opzione “I dispositivi tornano allo stato precedente a fine
schedulazione” è attiva di default.
1.
Come creare uno scenario:
In questo esempio vi mostreremo come creare uno scenario chiamato
“Spegni luci”.
a. Dalla schermata principale
“Configurazione scenari ”.
premere
su
e
selezionare
91
NOTA: Se sul vostro dispositivo mobile non è presente il bottone menù
, premere sul suo tasto menù corrispondente per visualizzare la voce
“Configurazione scenari” ed altri.
b. Premere su
per inserire il nome dello scenario nuovo e
confermare con “OK”:
Fig.114
c. Premere su , selezionare Quando e appare il calendario.
d. Tenere premuto sul calendario e quindi appare “Definizione
programma”:
92
Fig.115
e. Settare l’orario di spegnimento delle luci desiderato confermando
con “OK”:
Fig.116
93
f. Premere su e successivamente su “Aggiungi dispositivi”.
g. Scegliere i dispositivi che vorreste spegnere secondo gli orari settati
in Quando:
Fig.117
h. Settare i dispositivi nello stato di spegnimento
:
94
Fig.118
i. Premere su
e successivamente su “Disattiva regole” nel caso
vorreste disattivare una o più regole durante l’esecuzione dello
scenario che state creando:
Fig.119
95
j. Premere su e selezionare Opzioni scenario.
k. Disattivare l’opzione I dispositivi tornano allo stato precedente a
fine schedulazione per non riaccendere i dispositivi selezionati in
“Aggiungi dispositivi” nel momento in cui uno degli orari settati in
Quando terminerà:
Fig.120
l. Tornare indietro ed infine premere su
per salvare lo scenario.
m. A questo punto lo scenario spegnerà automaticamente gli attuatori
selezionati secondo gli orari impostati in Quando.
n. Quando lo scenario si eseguirà alla sua sinistra comparirà un
pulsante illuminato:
96
Fig.121
2. Come modificare il nome di uno scenario o
scenario stesso:
a. Dal menù principale premere su
“Configurazione scenari”.
e selezionare la voce
NOTA: Se sul vostro dispositivo mobile non è presente il bottone menù
, premere sul suo tasto menù corrispondente per visualizzare la voce
“Configurazione scenari” ed altri.
b. Tenere premuto sul nome dello scenario.
c. Premere su
con “OK”.
d. Premere su
per cambiare il nome dello scenario e confermare
se desiderate eliminare lo scenario.
97
e. Se si vuole disattivare uno scenario, premere sul bottone alla destra
dello scenario per disattivarlo oppure attivarlo.
f. Se si vuole modificare uno scenario, premere sul suo nome per
entrarci e modificare le parti desiderate.
Gestione gateway
Con il sistema MyVirtuoso Home è possibile gestire più gateway con lo
stesso dispositivo mobile.
Procedere quanto segue nel caso vorreste aggiungere un altro gateway:
a. Connettersi al Wi-Fi del router a cui è collegato il gateway.
b. Accedere all’App MyVirtuoso Home
c. Premere sul tasto menù
gateway”.
.
in alto a destra per accedere a “Gestione
NOTA: Se sul vostro dispositivo mobile non è presente il bottone menù
, premere sul suo tasto menù corrispondente per visualizzare la voce
“Gestione gateway” ed altri.
d. Premere su
.
e. Premere sulla voce “Codice Seriale” e quindi inserire il codice
seriale.
f. Premere sulla voce “Chiave di Sicurezza” e quindi inserire la chiave
di sicurezza.
NOTA: Le chiavi di attivazione citate nei punti “e” ed “f” sono riportate
sulla card “Chiavi di attivazione del sistema MyVirtuoso Home” che
trovate all’interno della confezione.
g. Confermare con “OK”.
98
h. Una volta aggiunto il gateway potete selezionarlo.
i. Dopo averlo selezionato l’applicazione cercherà di collegarsi al
nuovo gateway.
j. Dopo una breve ricerca comparirà una finestra “Informazioni
connessione” che indicherà lo stato, il tipo e la modalità della
connessione.
Fig.122
k. Tenere premuto sul nome del gateway per cambiare la descrizione
a vostro gradimento.
Attivazione di login
E’ possibile attivare una login dell’applicazione sul vostro dispositivo
mobile. Procedere come segue per creare una login:
a. Dalla
schermata
principale
premere
su
e
selezionare
“Impostazioni”.
b. Premere su “Login”.
c. Premere su “Attiva la login”.
99
NOTA: Come nome utente in automatico verrà applicato l’indirizzo email inserito durante la fase di registrazione.
d. Inserire la password.
e. Chiudere l’applicazione dal background del vostro dispositivo mobile
e rientrare inserendo username e password che avete impostato:
Fig.123
100
Configurazione webcam
ATTENZIONE: Vi informiamo che il numero massimo di webcam
configurabili con il gateway MyVirtuoso Home dipende dal numero
massimo di utenze collegabili al vostro router. Il numero massimo dei
dispositivi Z-Wave includibili al gateway non riguarda le webcam in quanto
non utilizzano il protocollo di comunicazione Z-Wave.
Ricerca webcam:
Questa procedura consente al gateway di ricercare automaticamente le
webcam nelle rete alla quale è collegato MyVirtuoso Home.
Procedere quanto segue per ricercare le webcam automaticamente:
a. Dalla schermata principale
Configurazione webcam.
premere
su
e
selezionare
b. Premere su e successivamente su Ricerca webcam:
Fig.124
101
c. Dopo una breve ricerca sulla schermata compariranno le webcam
trovate dal gateway:
Fig.125
d. Tenere premuto sul nome di una delle webcam trovate e
selezionare Modifica parametri:
Fig.126
102
e. Inserire i dati della webcam e confermare con “OK”.
f. Tornare nella schermata principale, premere su in alto a sinistra.
g. Selezionare Sicurezza e premere sull’icona per vedere lo streaming
della webcam:
Fig.127
Configurazione manuale:
Nel caso la ricerca automatica non ha rilevato nessuna webcam è possibile
configurare
le
webcam
con
la
modalità
manuale.
Procedere quanto segue per configurare le webcam manualmente su
MyVirtuoso Home:
a. Dalla
schermata
principale
premere
su
e
selezionare
Configurazione webcam.
b. Premere su e successivamente su Aggiungi nuova webcam.
103
c. Inserire i dati della webcam confermando con “OK”:
Fig.128
d. Tornare nella schermata principale, premere su
in alto a sinistra.
e. Selezionare Sicurezza e premere sull’icona per vedere lo streaming
della webcam:
104
Fig.129
Widget webcam:
Dopo aver configurato le vostre webcam con il gateway MyVirtuoso Home,
potete aggiungere il loro widget sulla schermata principale della
applicazione.
Per aggiungere il widget delle webcam procedere quanto segue:
a. Dalla schermata principale premere su
e selezionare
Configurazione widget.
b. Premere su .
c. Selezionare il widget “Webcam” confermando con “OK”:
105
Fig.130
d. Tornare nella schermata principale.
e. Dopo un breve caricamento il widget delle webcam sarà disponibile
sulla schermata principale:
106
Fig.131
f. Premere su
per cambiare la visualizzazione di un’altra webcam:
Fig.132
107
www.ecodhome.com
[email protected]
Re Rev. 06/2015
P/P/N 01335-0350-00
108
