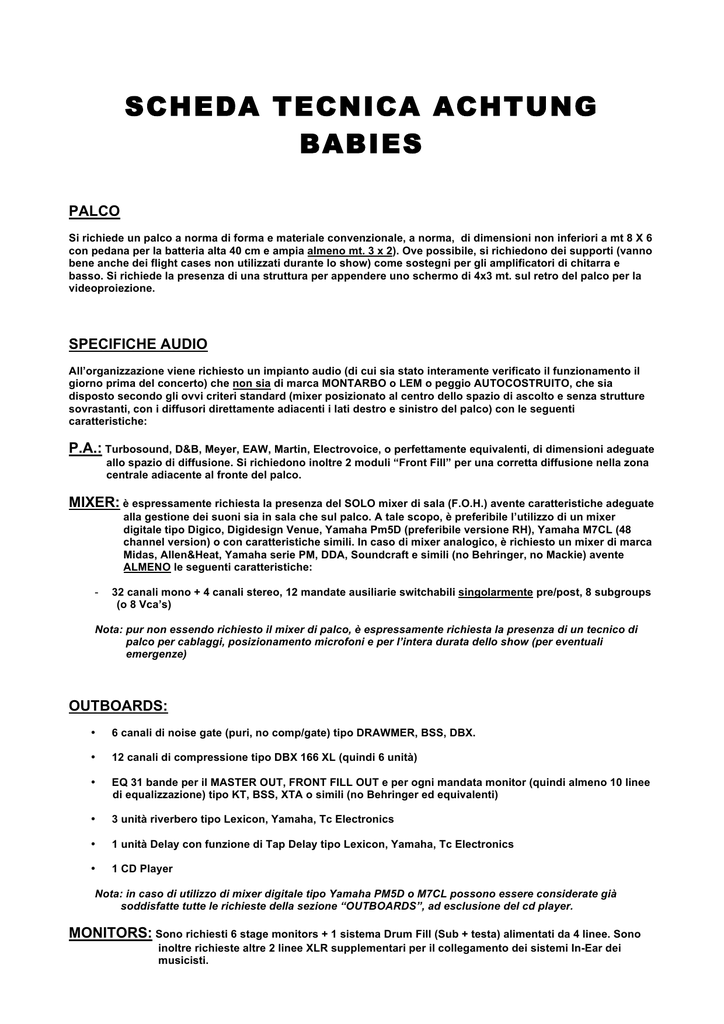

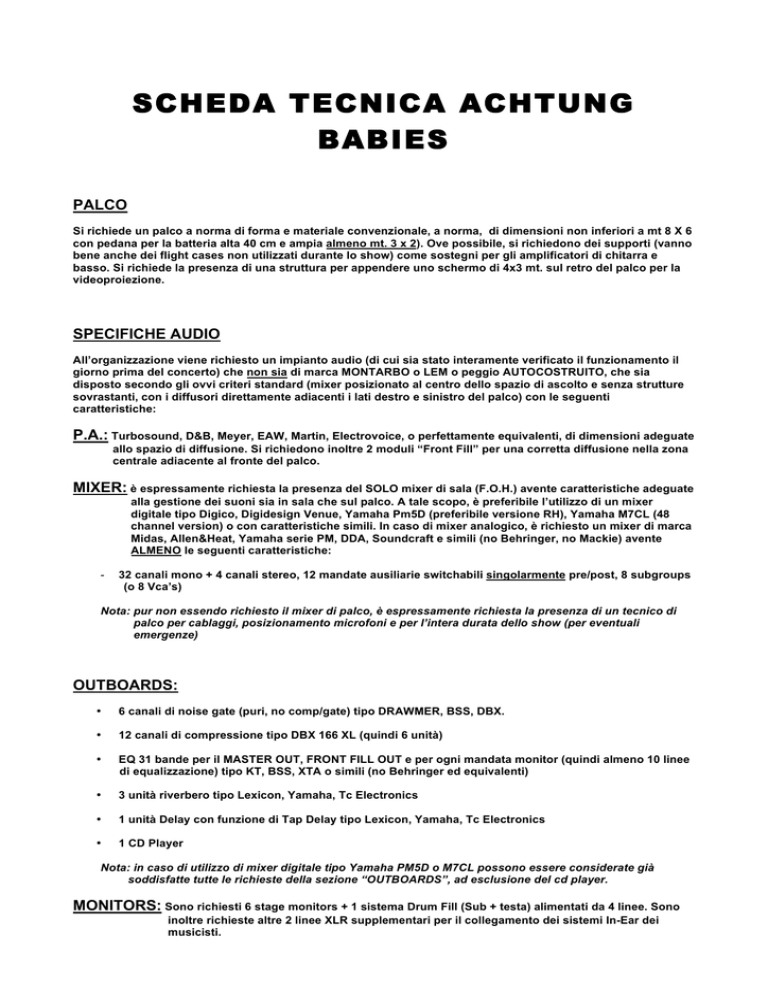

SCHEDA TECNICA ACHTUNG
BABIES
PALCO
Si richiede un palco a norma di forma e materiale convenzionale, a norma, di dimensioni non inferiori a mt 8 X 6
con pedana per la batteria alta 40 cm e ampia almeno mt. 3 x 2). Ove possibile, si richiedono dei supporti (vanno
bene anche dei flight cases non utilizzati durante lo show) come sostegni per gli amplificatori di chitarra e
basso. Si richiede la presenza di una struttura per appendere uno schermo di 4x3 mt. sul retro del palco per la
videoproiezione.
SPECIFICHE AUDIO
All’organizzazione viene richiesto un impianto audio (di cui sia stato interamente verificato il funzionamento il
giorno prima del concerto) che non sia di marca MONTARBO o LEM o peggio AUTOCOSTRUITO, che sia
disposto secondo gli ovvi criteri standard (mixer posizionato al centro dello spazio di ascolto e senza strutture
sovrastanti, con i diffusori direttamente adiacenti i lati destro e sinistro del palco) con le seguenti
caratteristiche:
P.A.: Turbosound, D&B, Meyer, EAW, Martin, Electrovoice, o perfettamente equivalenti, di dimensioni adeguate
allo spazio di diffusione. Si richiedono inoltre 2 moduli “Front Fill” per una corretta diffusione nella zona
centrale adiacente al fronte del palco.
MIXER: è espressamente richiesta la presenza del SOLO mixer di sala (F.O.H.) avente caratteristiche adeguate
alla gestione dei suoni sia in sala che sul palco. A tale scopo, è preferibile l’utilizzo di un mixer
digitale tipo Digico, Digidesign Venue, Yamaha Pm5D (preferibile versione RH), Yamaha M7CL (48
channel version) o con caratteristiche simili. In caso di mixer analogico, è richiesto un mixer di marca
Midas, Allen&Heat, Yamaha serie PM, DDA, Soundcraft e simili (no Behringer, no Mackie) avente
ALMENO le seguenti caratteristiche:
-
32 canali mono + 4 canali stereo, 12 mandate ausiliarie switchabili singolarmente pre/post, 8 subgroups
(o 8 Vca’s)
Nota: pur non essendo richiesto il mixer di palco, è espressamente richiesta la presenza di un tecnico di
palco per cablaggi, posizionamento microfoni e per l’intera durata dello show (per eventuali
emergenze)
OUTBOARDS:
•
6 canali di noise gate (puri, no comp/gate) tipo DRAWMER, BSS, DBX.
•
12 canali di compressione tipo DBX 166 XL (quindi 6 unità)
•
EQ 31 bande per il MASTER OUT, FRONT FILL OUT e per ogni mandata monitor (quindi almeno 10 linee
di equalizzazione) tipo KT, BSS, XTA o simili (no Behringer ed equivalenti)
•
3 unità riverbero tipo Lexicon, Yamaha, Tc Electronics
•
1 unità Delay con funzione di Tap Delay tipo Lexicon, Yamaha, Tc Electronics
•
1 CD Player
Nota: in caso di utilizzo di mixer digitale tipo Yamaha PM5D o M7CL possono essere considerate già
soddisfatte tutte le richieste della sezione “OUTBOARDS”, ad esclusione del cd player.
MONITORS: Sono richiesti 6 stage monitors + 1 sistema Drum Fill (Sub + testa) alimentati da 4 linee. Sono
inoltre richieste altre 2 linee XLR supplementari per il collegamento dei sistemi In-Ear dei
musicisti.
ACHTUNGBABIES: STAGE
(VISTA DALL’ALTO)
BACK
4 STEFANO (DRUMS) GTR AMP BASS AMP GTR AMP EDO (GUITARS) LUCA (BASS) CHRISTIAN (VOICE & GUITAR) 1 1 FRONT FILL 2 2 FRONT
LEGENDA:
: STAGE MONITOR (il numero indica la mandata ausiliaria)
4 : DRUM FILL (testa + sub)
: AC OUTLET (min 4 prese)
FRONT FILL : P.A. FRONT FILL
3 FRONT FILL 3 ACHTUNG BABIES: CHANNEL LIST
INSTRUMENT
CHANNEL
MIC
DYNAMICS
1
KICK
Shure BETA 52
Dbx 166XL opp GATE
2
SNARE TOP
Shure SM 57
Dbx 166XL
3
SNARE BOTTOM
Shure BETA 57
4
HH
AKG C451
5
TOM (CENTER)
Sennheiser Md 421 opp E 604
GATE
6
TIMP LEFT
Sennheiser Md 421 opp E 604
GATE
7
TIMP RIGHT
Sennheiser Md 421 opp E 604
GATE
8
TAMBOURINE LEFT
Shure SM 57
9
TAMBOURINE RIGHT
Shure SM 57
10
SNARE 2/RIDE
Shure BETA 98 H/C
GATE
11
OH LEFT
AKG C 414
Dbx 166XL
12
OH RIGHT
AKG C 414
Dbx 166XL
13
BASS
XLR
Dbx 166XL
14
AC GTR CHRISTIAN
D.I.
Dbx 166XL
15
GTR AMPLI 1
Shure SM 57
Dbx 166XL
16
GTR AMPLI 2
Shure SM 57
Dbx 166XL
17
SEQ 1
D.I.
18
SEQ 2
D.I.
19
SEQ 3
D.I.
20
PC (MONO)
D.I.
GATE
21
VOX EDO (guitar)
Shure SM 58
Dbx 166XL
22
VOX CHRISTIAN (voice)
Shure SM 58 RADIO
Dbx 166XL
23
VOX CHRIS FX
sdoppiato da ch. 22
Dbx 166XL
24
VOX SPARE
Shure SM 58 RADIO
Dbx 166XL
25
MONI EDO
sdoppiato da ch. 21
26
MONI CHRIS
sdoppiato da ch. 22
27
MONI SPARE
sdoppiato da ch. 24
28
TALK
Shure SM 58
29-30
TAP DELAY L-R
31-32
REV 1 L-R
33-34
REV 2 L-R
35-36
REV 3 L-R
37-38
CD PLAYER L-R
Per informazioni, chiarimenti, variazioni, contattare CRISTIANO (fonico) al 3288931575.
