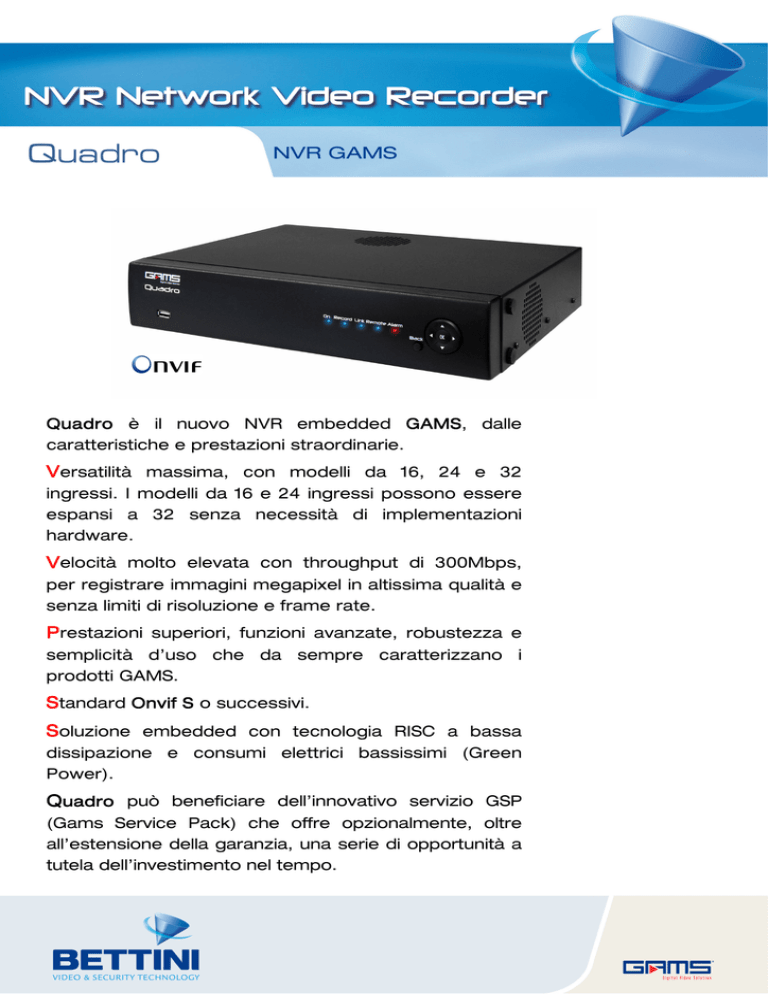

Quadro NVR Network Video Recorder

NVR
Network Video Recorder
Quadro
NVR GAMS
Quadro è il nuovo NVR embedded GAMS, dalle
caratteristiche e prestazioni straordinarie.
V ersatilità massima, con modelli da 16, 24 e 32
ingressi. I modelli da 16 e 24 ingressi possono essere
espansi a 32 senza necessità di implementazioni
hardware.
V elocità molto elevata con throughput di 300Mbps,
per registrare immagini megapixel in altissima qualità e
senza limiti di risoluzione e frame rate.
P restazioni superiori, funzioni avanzate, robustezza e
semplicità d’uso che da sempre caratterizzano i
prodotti GAMS.
S tandard Onvif S o successivi.
S oluzione embedded con tecnologia RISC a bassa
dissipazione e consumi elettrici bassissimi (Green
Power).
Quadro può beneficiare dell’innovativo servizio GSP
(Gams Service Pack) che offre opzionalmente, oltre
all’estensione della garanzia, una serie di opportunità a
tutela dell’investimento nel tempo.
NVR Network Video Recorder
Quadro
NVR GAMS
Modello
Flussi Video IP
Standard
Flussi Video
Titolazione ingressi
Regolazioni ingressi
Quadro 16
Quadro 24
Quadro 32
Telecamere Onvif Profilo S o successivi
24 espandibili a 32
32
32 caratteri alfanumerici
Luminosità  Contrasto  Saturazione  Tonalità (secondo disponibilità delle telecamere IP)
16 Espandibili a 24 o 32
Ingressi Audio/Allarmi ● Uscite Video/Audio/Allarmi
Ingressi di Allarme
Uscite Video
Uscita Audio
Ingresso Audio
Uscite di Comando
16
1xVGA  1xPAL  1xHDMI Indipendenti
Max 2Vpp  32Ohm
Max 2Vpp 20KOhm per Trasmissione bidirezionale
16 uscita a microrelè 24Vcc/100mA configurabili
Caratteristiche Generali
Registrazione/Risoluzione
Throughput
Streaming video
Visualizzazione Live
Velocità di Visualizzazione
Sistema Operativo
Compressione Video
Compressione Audio
Architettura CPU
Storage
Unità di comando
Porte di comunicazione
Esportazione immagini
Aree Mascherate
Activity Detector
Controlli su Telecamere
Controllo Speed Dome
Play
Remotizzazioni
Centralizzazione
Protocolli
Diagnostica
Nessun limite in frame rate e risoluzione
300Mbps (150Mbps Rec + 150Mbps Play)
Gestione Dual Stream, configurabili in modo indipendente per Registrazione e Trasmissione e in
modalità VBR (Variable Bit Rate) o CBR (Constant Bit Rate)
Multiplexer a scelta
Fino a 400ips
Linux Embedded
Hardware H.264
ADPCM
Tipo RISC a bassa dissipazione  Tecnologia Fanless (ventola di emergenza con diagnostica)
Da 1TB a 8TB o superiore
Da 2TB a 8TB o superiore
3.5” WD Purple Green Power per streaming video Full HD  24x7
Locali: Mouse fornito a corredo e tastiera residente
Remote: Tastiere TSR-NG2 e KB20-3D (protocollo Pelco D)
2 x Lan  2 x RS485/RS422  2 x USB2.0  1 x USB3.0
Locale da porta USB  da remoto tramite software H3R
Secondo disponibilità delle telecamere connesse
Gestione dell’evento generato dall’Activity detector delle telecamere
Video Loss
Richiami Preset e Tour da allarmi digitali e da activity
Play e Record contemporanei  Ricerca immagini per Data-Ora-Minuto/Telecamera/
Allarme digitale/Motion
Live e Play da Web Browser ● Teleconfigurazione da software GAMS SGSetup
Teleaggiornamento da software GAMS SGUpdater ● Telediagnostica da software GAMS SGDiag
Da software H3R o superiore
Tramite SDK o Activex per integrazione in sistemi di supervisione
Centralizzazione da H3R compatibile con tutti i videoregistratori GAMS
NTP  LDAP  Kerberos  SNMP  SMTP  SSL  HTTP  HTTPS  TCP  UDP  Onvif  RTP  RTSP 
GDP  SSH  UPnP
Protocollo Proprietario  supporto SNMP
Funzioni Speciali
RUE (Remote USB Export)
Funzione Pregresso
Funzione Preallarme
Privacy Home
LDAP/Kerberos
Export comandato da remoto su supporto USB locale
Si
Si
Si
Per la gestione delle credenziali di accesso centralizzate su server Active Directory
Via E. H. Grieg, 23 – 21047 Saronno (VA)
Tel. +39 0289651000 – www.bettinivideo.com
NVR Network Video Recorder
Quadro
NVR GAMS
Modello
Allarmi ed Eventi
Gestione Allarmi
Gestione Eventi
Log Eventi
Quadro 16
Quadro 24
Quadro 32
Allarmi configurabili da ingressi digitali e da Activity Detector
3 indirizzi IP per chiamate al Centro di supervisione programmabili in contemporanea o in fallback
Invio e-mail su allarme a 2 indirizzi differenti, programmabili indipendentemente per evento
Eventi liberamente configurabili per Allarmi digitali ► Activity ► Guasto Sistema ► Video Loss ►
Accecamento/Oscuramento ► Guasto HDD  Segnalazioni locali e in remoto
Programmabile
Connettività
Porte Lan
Connettività
DNS
Trasmissione Video
Limitazione di banda
Connessioni
2 x RJ45 10/100/1000Mbps
Reti LAN ► WAN ► HSDPA  connettività Mobile con App GMax
Servizio DDNS gratuito GAMS TV
Configurabile in modalità VBR (Variable Bit Rate) o CBR (Constant Bit Rate)
Gestione dello stream duale per trasmissione
Doppia limitazione configurabile su fasce orarie
Fino a 192 stream video contemporanei
Sicurezza
Autenticazioni
Gestione Accessi
Sicurezza avanzata
Firewall
Watch Dog
Sistema di protezione dei dati proprietario GAMS con cifratura filmati anche in caso di export in
chiaro, per una completa garanzia su origine e autenticità
Multiutente e multilivello per tutte le principali funzioni
Protezione delle registrazioni da rimozione HDD
Per limitazione host con autorizzazione di accesso remoto
Si
Caratteristiche elettriche e meccaniche
Alimentazione
Consumo
Potenza Alimentatore
Dimensioni (LxHxP)
Temperatura Operativa
Grado di protezione
12Vcc (230V con alimentatore esterno fornito a corredo)
10~30Vcc (modelli in bassa tensione)
12~16W (18TB)
40W
350 x 68 x 285mm  rack 19” 2U con kit opzionale
0°C~50°C  umidità relativa max 90% non condensante
IP20
Privacy
Quadro è conforme al provvedimento del Garante della Privacy dell’8 Aprile 2010
La gestione della Privacy comprende la funzione di estensione dei giorni festivi
Esclusivo servizio GSP (GAMS Service Pack) comprendente:
 Estensione della garanzia originale GAMS di ulteriori 24 mesi per tutti i nuovi prodotti GAMS (garanzia totale 48 mesi).
 Sostituzione anticipata nell’intero periodo entro 3 giorni lavorativi dalla richiesta del Cliente.
 Spedizione gratuita al Cliente del prodotto in sostituzione.
 Sconto particolare sul listino ricambi GAMS in caso di riparazioni non coperte da garanzia.
 Possibilità di acquisto dell’estensione fino a 60 giorni dopo la consegna del prodotto.
Compatibilità con SGDiag
Apparato non raggiungibile ● Guasto HD ● Guasto Ventola ● Temperatura eccessiva ● Video Loss
Via E. H. Grieg, 23 – 21047 Saronno (VA)
Tel. +39 0289651000 – www.bettinivideo.com
NVR Network Video Recorder
Quadro
NVR GAMS
Modelli
Quadro
Quadro
Quadro
Quadro
Quadro
Quadro
16
16/2
16/3
16/4
16/6
16/8
Storage
Storage
Storage
Storage
Storage
Storage
1TB ▪ 16 flussi ▪ 220V
2TB ▪ 16 flussi ▪ 220V
3TB ▪ 16 flussi ▪ 220V
4TB ▪ 16 flussi ▪ 220V
6TB ▪ 16 flussi ▪ 220V
8TB ▪ 16 flussi ▪ 220V
Quadro
Quadro
Quadro
Quadro
Quadro
Quadro
16/D
16/D2
16/D3
16/D4
16/D6
16/D8
Storage
Storage
Storage
Storage
Storage
Storage
1TB ▪ 16 flussi ▪ 10~30Vcc
2TB ▪ 16 flussi ▪ 10~30Vcc
3TB ▪ 16 flussi ▪ 10~30Vcc
4TB ▪ 16 flussi ▪ 10~30Vcc
6TB ▪ 16 flussi ▪ 10~30Vcc
8TB ▪ 16 flussi ▪ 10~30Vcc
Quadro
Quadro
Quadro
Quadro
Quadro
Quadro
24
24/2
24/3
24/4
24/6
24/8
Storage
Storage
Storage
Storage
Storage
Storage
1TB ▪
2TB ▪
3TB ▪
4TB ▪
6TB ▪
8TB ▪
Quadro
Quadro
Quadro
Quadro
Quadro
Quadro
24/D
24/D2
24/D3
24/D4
24/D6
24/D8
Storage
Storage
Storage
Storage
Storage
Storage
1TB ▪
2TB ▪
3TB ▪
4TB ▪
6TB ▪
8TB ▪
Quadro
Quadro
Quadro
Quadro
Quadro
32
32/3
32/4
32/6
32/8
Storage
Storage
Storage
Storage
Storage
2TB
3TB
4TB
6TB
8TB
Quadro
Quadro
Quadro
Quadro
Quadro
32/D
32/D3
32/D4
32/D6
32/D8
Storage
Storage
Storage
Storage
Storage
2TB
3TB
4TB
6TB
8TB
▪
▪
▪
▪
▪
24 flussi ▪ 220V
24 flussi ▪ 220V
24 flussi ▪ 220V
24 flussi ▪ 220V
24 flussi ▪ 220V
24 flussi ▪ 220V
32
32
32
32
32
flussi
flussi
flussi
flussi
flussi
▪
▪
▪
▪
▪
220V
220V
220V
220V
220V
▪
▪
▪
▪
▪
24 flussi ▪ 10~30Vcc
24 flussi ▪ 10 ~30Vcc
24 flussi ▪ 10 ~30Vcc
24 flussi ▪ 10 ~30Vcc
24 flussi ▪ 10 ~30Vcc
24 flussi ▪ 10 ~30Vcc
32
32
32
32
32
flussi
flussi
flussi
flussi
flussi
▪
▪
▪
▪
▪
10 ~30Vcc
10 ~30Vcc
10 ~30Vcc
10 ~30Vcc
10 ~30Vcc
Accessori
Quadro-ESP32
KIT R-EV
PWS-2
Licenza di espansione modulare 8 flussi
Kit rack 19” 2U
Unità di alimentazione 13,16V/15A rack 19”
2U con carica batterie.
TSR-NG2
KB20-3D
AB02G
Tastiera semplificata master o slave
Tastiera con joystick
Armadio metallico con serratura a
chiave e protezioni. Dim. 515x6160x205
Al fine di migliorare il prodotto il costruttore si riserva di modificare le caratteristiche tecniche senza preavviso
