PHOTOELECTRIC
sensorS

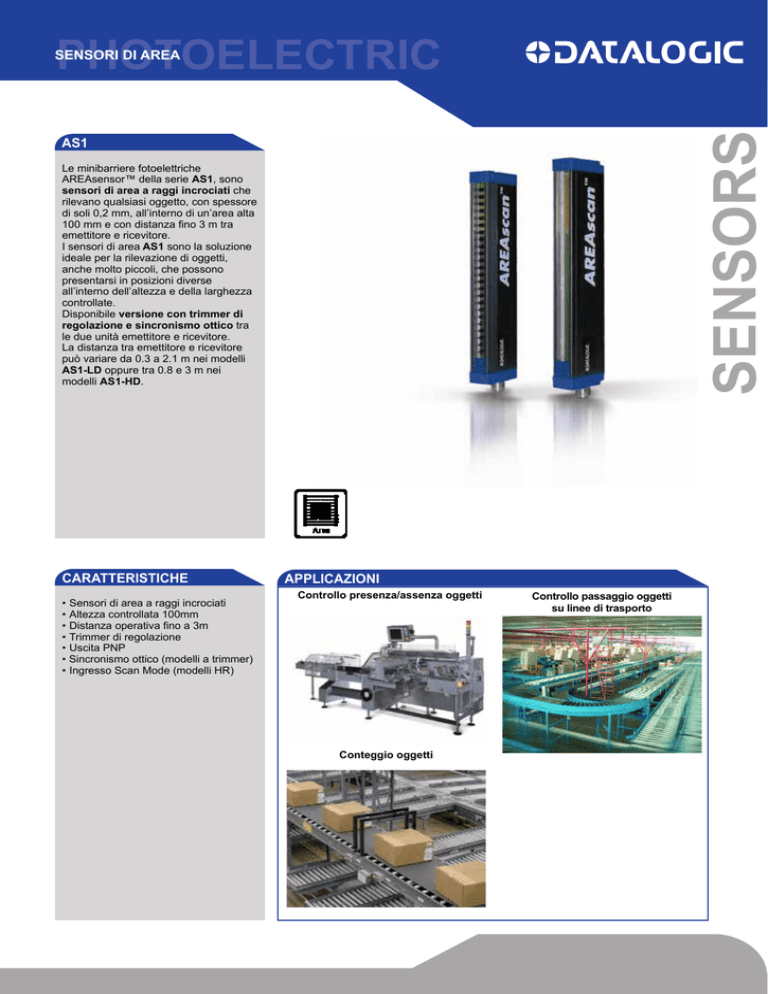

SENSORI DI AREA
AS1
Le minibarriere fotoelettriche
AREAsensor™ della serie AS1, sono
sensori di area a raggi incrociati che
rilevano qualsiasi oggetto, con spessore
di soli 0,2 mm, all’interno di un’area alta
100 mm e con distanza fino 3 m tra
emettitore e ricevitore.
I sensori di area AS1 sono la soluzione
ideale per la rilevazione di oggetti,
anche molto piccoli, che possono
presentarsi in posizioni diverse
all’interno dell’altezza e della larghezza
controllate.
Disponibile versione con trimmer di
regolazione e sincronismo ottico tra
le due unità emettitore e ricevitore.
La distanza tra emettitore e ricevitore
può variare da 0.3 a 2.1 m nei modelli
AS1-LD oppure tra 0.8 e 3 m nei
modelli AS1-HD.
CARATTERISTICHE
•Sensori di area a raggi incrociati
•Altezza controllata 100mm
•Distanza operativa fino a 3m
•Trimmer di regolazione
•Uscita PNP
• Sincronismo ottico (modelli a trimmer)
•Ingresso Scan Mode (modelli HR)
APPLICAZIONI
Controllo presenza/assenza oggetti
Conteggio oggetti
Controllo passaggio oggetti
su linee di trasporto
DIMENSIONi
Sono disponibili due modelli: ad
alta risoluzione (AS1-HR) e con
risoluzione standard (AS1-SR).
Nel primo caso la barriera dispone di 16
raggi, mentre nel secondo caso i raggi
si riducono a 6. Nel modello AS1-HR gli
ingressi di selezione dello SCAN MODE
consentono di impostare 4 diverse
modalità di scansione a raggi incrociati.
Queste diverse modalità consentono di
variare le prestazioni di rilevazione del
dispositivo, in particolare è possibile
aumentare la risoluzione fino a 0,5 mm,
oppure il tempo di risposta fino a meno
di 3 ms.
mm
INDICATORI E REGOLAZIONI (versioni a trimmer)
Il trasmettitore è dotato di una regolazione manuale che permette di variare
la potenza di emissione del dispositivo
mediante un cacciavite. La riduzione
dell’emissione può risultare utile per
diminuire le riflessioni passive qualora
non sia necessario lavorare alla
massima distanza operativa.
SCHEMA DI COLLEGAMENTO
EMETTITORE (TX)
RICEVITORE (RX)
STAFFA DI FISSAGGIO
1
=
marrone
=
+24 Vcc
1
=
marrone
=
+24 Vcc
2
=
bianco
=
SEL_RX (solo AS1-HR)
2
=
bianco
=
SEL_TX (solo AS1-HR)
3
=
blu
=
0V
3
=
blu
=
0V
4
=
nero
=
SYNC
4
=
nero
=
Uscita IN commutazione
5
=
grigio
=
SYNC
VERSIONI A TRIMMER
RICEVITORE (RX)
1
mm
www.automation.datalogic.com
www.datalogic.com
=
marrone
EMETTITORE (TX)
=
+24 Vcc
1
=
marrone
=
+24 Vcc
2
=
bianco
=
SEL_TX1 (solo
AS1-HR)
2
=
bianco
=
SEL_RX (solo AS1HR)
3
=
blu
=
0V
3
=
blu
=
0V
4
=
nero
=
SEL_TX2 (solo
AS1-HR)
4
=
nero
=
Uscita IN commutazione
5
=
grigio
=
NON USATO
DATI TECNICI
Tensione di alimentazione:
24Vcc ± 15 %
Assorbimento unità di trasmissione:
150mA max.
Assorbimento unità di ricezione:
40mA max. escluso carico
Uscite:
1 uscita PNP
Corrente di carico su uscita PNP:
100mA; protezione corto circuito
Tensione di saturazione su uscita
PNP:
≤ 1,5V a T=25°C
Tipo di emissione:
infrarossa 880nm
Tempo di risposta:
1,75ms (vers. AS1-SR)
2,75 - 8ms (vers. AS1-HR)
Numero ottiche:
6 (vers. AS1-SR)
16 (vers. AS1-HR)
Risoluzione:
vedere tabelle
Distanza operativa:
0.3 – 2.1m (AS1-LD)
0.8 – 3m (AS1-HD)
Indicatori ricevitore:
LED verde POWER ON
LED giallo OUT
Indicatori proiettore:
LED verde POWER ON
Temperatura di funzionamento:
0 … + 50°C
Temperatura di immagazzinamento:
- 25 … + 70°C
Umidità:
15…95 % (non condensante)
Protezione meccanica:
IP65
Materiale corpo:
alluminio
Materiale ottiche:
PMMA
Connessioni:
connettore M12 4 poli (TX)
connettore M12 5 poli(RX)
Peso:
300g
MODALITA’ DI SCANSIONE AD ALTA RISOLUZIONE
N° PROG.
SEL_RX
SEL_TX
RISOLUZIONE
TEMPO DI RISPOSTA (msec)
1
0Vcc o FLOAT
0Vcc o FLOAT
BASSA
2.75
2
0 cc o FLOAT
24Vcc
M/B
3
3
24Vcc
0Vcc o FLOAT
M/A
7.75
4
24Vcc
24Vcc
ALTA
8
SCAN MODE 1:
alta velocità / bassa risoluzione
Minimo oggetto rilevabile Piano = 0.4
(spessore) x 100 (larghezza) mm
Oggetti cilindrici = Ø 6mm
SCAN MODE 2:
alta velocità / media risol. area centrale
Minimo oggetto rilevabile Piano = 0.4
(spessore) x 90 (larghezza) mm
Oggetti cilindrici = Ø 6mm
SCAN MODE 3-4:
bassa velocità / alta risoluzione
Minimo oggetto rilevabile Piano = 0.2
(spessore) x 75 (larghezza) mm
Oggetti cilindrici = Ø 6mm
MODALITA’ DI SCANSIONE STANDARD
Nota: la modalità di scansione è fissa nella versione con risoluzione standard.
Minimo oggetto rilevabile
Piano = 0.2 (spessore) x 200 (larghezza) mm
Oggetti cilindrici = Ø 18 mm
TABELLA SELEZIONE MODELLI
MODELLO
DISTANZA
RISOLUZIONE
ALTEZZA CONTROLLATA
TRIMMER
REGOLAZIONE
N° ORDINE
AS1-LD-HR-010-J
0.3 – 2.1m
alta
100mm
ASI-LD-HR-P-010-P
0.3 – 2.1m
alta
100mm
AS1-LD-SR-010-J
0.3 – 2.1m
standard
100mm
ASI-LD-SR-P-010-P
0.3 – 2.1m
standard
100mm
AS1-HD-HR-010-J
0.8 – 3m
alta
100mm
958101020
AS1-HD-SR-010-J
0.8 – 3m
standard
100mm
958101030
958101000
●
958101040
958101010
●
958101050
Staffe di fissaggio e viti sono fornite a corredo
TABELLA SELEZIONE ACCESSORI
MODELLO
DESCRIZIONE
N° ORDINE
CS-A1-03-G-03
Connettore M12-5 poli 3m non schermato assiale
95ACC2110
CS-A1-03-G-05
Connettore M12-5 poli 5m non schermato assiale
95ACC2120
CS-A1-03-G-10
Connettore M12-5 poli 10m non schermato assiale
95ACC2140
CS-A1-02-G-03
Connettore M12-4 poli 3m non schermato assiale
95A251380
CS-A1-02-G-05
Connettore M12-4 poli 5m non schermato assiale
95A251270
CS-A1-02-G-10
Connettore M12-4 poli 10m non schermato assiale
95A251390
L’azienda si impegna per il continuo miglioramento e rinnovamento dei prodotti, per questo motivo i dati tecnici e il contenuto di questo catalogo possono subire
variazioni senza preavviso. Per la corretta installazione e l’uso, l’azienda può garantire solo i dati indicati nel manuale di istruzioni fornito con il prodotto.
