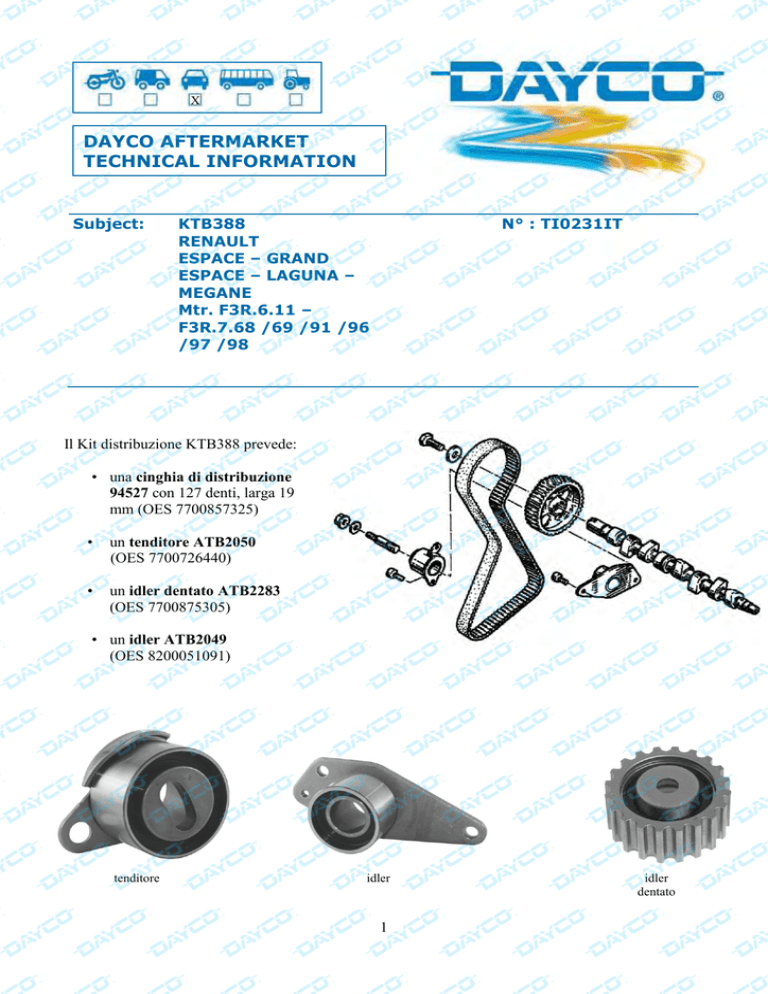

ESPACE, GRAND ESPACE, LAGUNA, MEGANE

X
DAYCO AFTERMARKET
TECHNICAL INFORMATION
Subject:
KTB388
RENAULT
ESPACE – GRAND
ESPACE – LAGUNA –
MEGANE
Mtr. F3R.6.11 –
F3R.7.68 /69 /91 /96
/97 /98
N° : TI0231IT
Il Kit distribuzione KTB388 prevede:
• una cinghia di distribuzione
94527 con 127 denti, larga 19
mm (OES 7700857325)
•
un tenditore ATB2050
(OES 7700726440)
•
un idler dentato ATB2283
(OES 7700875305)
• un idler ATB2049
(OES 8200051091)
tenditore
idler
1
idler
dentato
PROCEDURA DI MONTAGGIO E TENSIONAMENTO
A
• Installare correttamente il nuovo tenditore, il nuovo idler ed il
nuovo idler dentato.
• Verificare che il perno di fasatura albero motore N. Mot. 1054 sia
regolarmente inserito.
• Posizionare la nuova cinghia di distribuzione, partendo
dall’albero motore, secondo la sequenza: puleggia dentata – idler
tenditore
- ingranaggio albero a camme - tenditore.
• Verificare che le tacche di fasatura sulla cinghia siano allineate
con le tacche in A e in B.
idler
• Verificare che il dado D del tenditore non sia completamente
serrato.
• Inserire ed avvitare la vite C, come in Fig. 1, in modo tale che il
tenditore venga sospinto verso l’interno, mettendo leggermente in
tensione la cinghia.
• Posizionare sulla cinghia di distribuzione nel punto indicato in
rosso il sensore del misuratore di tensione DaycoTensioMeter –
DTM ( precedentemente settato secondo la procedura, inserendo
il testcode 0921319) ed avvitare la vite C fino a quando sul
display del misuratore di tensione DTM appare il valore ‘OK’.
• Bloccare il dado D del tenditore con la coppia di 50 Nm e sfilare
il perno di fasatura albero motore.
• Ruotare in senso orario l’albero motore di due giri fino al PMS
del cilindro N. 1 ed inserire nuovamente il perno di fasatura.
• Posizionare di nuovo il
sensore del misuratore di
B
tensione DaycoTensioMeter
nel punto rosso indicato e
verificare che il valore che
appare sul display sia ancora ‘OK’.
• Se il valore non è quello previsto, ripetere l’operazione di
tensionamento.
• Sfilare definitivamente il perno di fasatura e rimontare gli altri
componenti in senso inverso a quello di smontaggio.
• Bloccare il bullone della puleggia albero motore con la coppia di
95 Nm.
Fig.1
Descrizione
Cinghia distribuzione
Tenditore
Idler dentato
Idler
OES n°
7700857325
7700726440
7700875305
8200051091
Dayco n°
94527
ATB2050
ATB2283
ATB2049
Dayco Kit
KTB388
