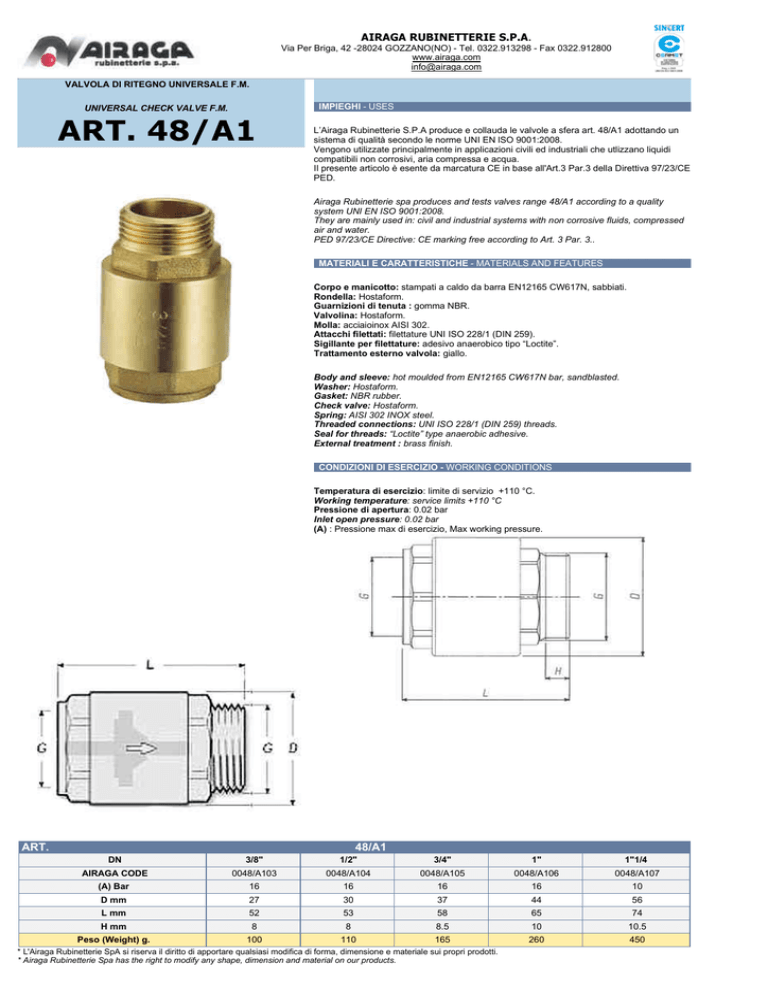

ART. 48/A1

AIRAGA RUBINETTERIE S.P.A.
Via Per Briga, 42 -28024 GOZZANO(NO) - Tel. 0322.913298 - Fax 0322.912800
www.airaga.com
[email protected]
VALVOLA DI RITEGNO UNIVERSALE F.M.
IMPIEGHI - USES
UNIVERSAL CHECK VALVE F.M.
ART. 48/A1
L’Airaga Rubinetterie S.P.A produce e collauda le valvole a sfera art. 48/A1 adottando un
sistema di qualità secondo le norme UNI EN lSO 9001:2008.
Vengono utilizzate principalmente in applicazioni civili ed industriali che utlizzano liquidi
compatibili non corrosivi, aria compressa e acqua.
Il presente articolo è esente da marcatura CE in base all'Art.3 Par.3 della Direttiva 97/23/CE
PED.
Airaga Rubinetterie spa produces and tests valves range 48/A1 according to a quality
system UNI EN ISO 9001:2008.
They are mainly used in: civil and industrial systems with non corrosive fluids, compressed
air and water.
PED 97/23/CE Directive: CE marking free according to Art. 3 Par. 3..
MATERIALI E CARATTERISTICHE - MATERIALS AND FEATURES
Corpo e manicotto: stampati a caldo da barra EN12165 CW617N, sabbiati.
Rondella: Hostaform.
Guarnizioni di tenuta : gomma NBR.
Valvolina: Hostaform.
Molla: acciaioinox AISI 302.
Attacchi filettati: filettature UNI ISO 228/1 (DIN 259).
Sigillante per filettature: adesivo anaerobico tipo “Loctite”.
Trattamento esterno valvola: giallo.
Body and sleeve: hot moulded from EN12165 CW617N bar, sandblasted.
Washer: Hostaform.
Gasket: NBR rubber.
Check valve: Hostaform.
Spring: AISI 302 INOX steel.
Threaded connections: UNI ISO 228/1 (DIN 259) threads.
Seal for threads: “Loctite” type anaerobic adhesive.
External treatment : brass finish.
CONDIZIONI DI ESERCIZIO - WORKING CONDITIONS
Temperatura di esercizio: limite di servizio +110 °C.
Working temperature: service limits +110 °C
Pressione di apertura: 0.02 bar
Inlet open pressure: 0.02 bar
(A) : Pressione max di esercizio, Max working pressure.
ART.
48/A1
DN
3/8"
1/2"
3/4"
1"
1"1/4
AIRAGA CODE
0048/A103
0048/A104
0048/A105
0048/A106
0048/A107
(A) Bar
16
16
16
16
10
D mm
27
30
37
44
56
L mm
52
53
58
65
74
H mm
8
8
8.5
10
10.5
Peso (Weight) g.
100
110
165
260
450
* L'Airaga Rubinetterie SpA si riserva il diritto di apportare qualsiasi modifica di forma, dimensione e materiale sui propri prodotti.
* Airaga Rubinetterie Spa has the right to modify any shape, dimension and material on our products.
