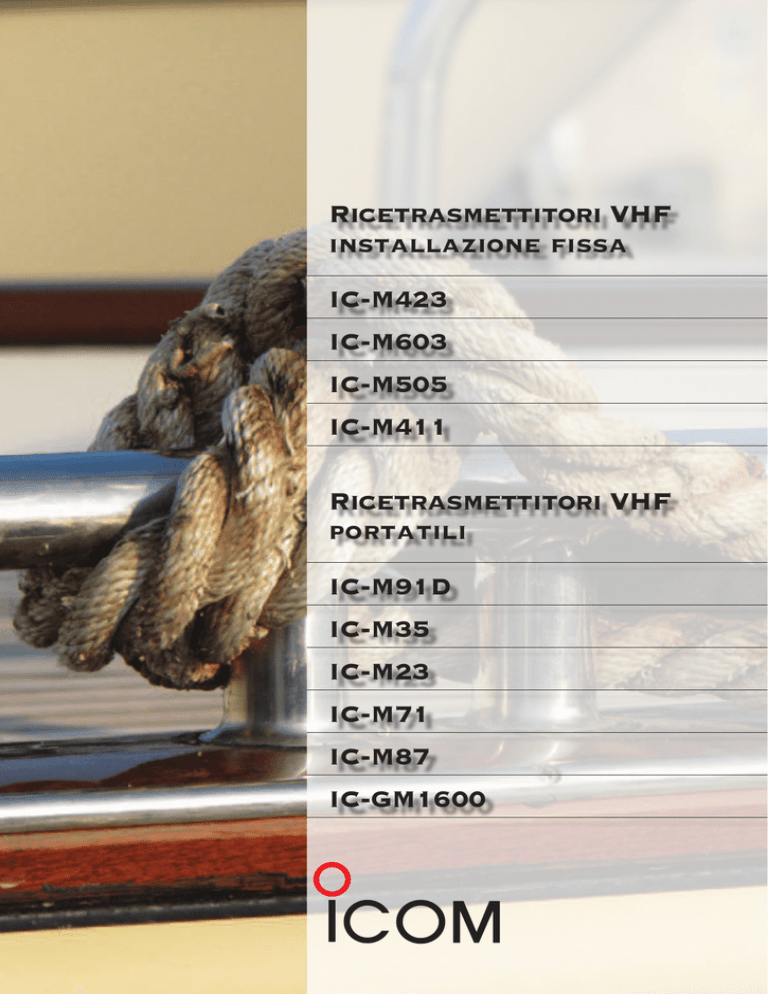

1 ricetrasmettitori vhf fissi e portatili

Ricetrasmettitori VHF
installazione fissa
IC-M423
IC-M603
IC-M505
IC-M411
Ricetrasmettitori VHF
portatili
IC-M91D
IC-M35
IC-M23
IC-M71
IC-M87
IC-GM1600
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
ICOM IC-M423
DSC
IPX7
ATIS
Commandmic
opzionale
CON L'IC-M423, INIZIA UNA NUOVA GENERAZIONE DI
RICETRASMETTITORI VHF NAUTICI
Disponibile anche in versione bianca
Con la funzione di riduzione attiva del rumore,
il suono risulta più pulito e chiaro
Collegabile ad antenna GPS, ad esempio il modello
SA-320 (per le caratteristiche vedere a pag. 42)
6
www.marcucci.it
Con questo ultimo modello, Icom inaugura una nuova serie di apparati aggiornati alle ultime tecnologie e con caratteristiche innovative per un utilizzo più semplificato e funzionale.
Caratteristica di rilievo è la funzione di cancellazione attiva del rumore grazie alla quale è
possibile ottenere una notevole riduzione del rumore di fondo fino al 90%.
La nuova interfaccia utente risulta particolarmente intuitiva, mentre il nuovo COMMANDMIC
consente di controllare tutte le funzioni (incluso DSC, amplificatore PA, sirena antinebbia)
da una distanza fino a 18,3 metri.
Questo apparato risulta particolarmente indicato per l’utilizzo a bordo di imbarcazioni da
diporto, pesca o piccoli natanti per uso commerciale.
Le eccezionali caratteristiche e funzionalità, nonché l’estrema semplicità d’uso consentono
all’IC-M423 di proporsi come nuovo standard sul mercato degli apparati radio ricetrasmittenti per uso nautico.
Conforme ai recenti aggiornamenti dello Standard ETSI EN 300 338 riferito al sistema DSC.
Funzione bidirezionale di cancellazione attiva del rumore
La funzione di riduzione attiva del rumore incorporata consente una drastica riduzione del
rumore di fondo fino ad un livello massimo del 90%, migliorando nello stesso tempo la
qualità della trasmissione e l’intelligibilità delle comunicazioni.
Nuova interfaccia utente per apparati nautici Icom
Il nuovo sistema di menu consente un utilizzo facile ed intuitivo dell’apparato. Nella parte
inferiore del display a matrice di punti si trovano le funzioni principali che possono essere
fatte scorrere tramite i pulsanti direzionali “destra” e “sinistra” consentendo di controllare
tutte le funzioni e le impostazioni dell’apparato.
Sistema di amplificazione PA per megafono e segnalazione nebbia con
potenza di 10W
L’apparato incorpora uno stadio a bassa frequenza con potenza di 10W per l’espletamento delle funzioni di PA e segnalazione sonora in caso di nebbia.
La funzione di Public Address consente di fare annunci tramite altoparlante per comunicazioni di bordo, mentre l’avviso sonoro in caso di nebbia funziona come segnale acustico
di avviso antinebbia.
DSC classe D incorporato
Il DSC classe D incorporato consente di monitorare l’attività sul canale 70 (canale DSC)
anche mentre si sta ricevendo su un altro canale.
La funzione DSC comprende la chiamata di emergenza, la chiamata individuale o di gruppo, chiamata verso tutte le navi, chiamata di urgenza, richiesta ed invio posizione, polling
e chiamata di test DSC.
Interfaccia comune GPS/NAV
Collegando l’apparato con un ricevitore GPS esterno, sarà possibile conoscere in qualsiasi
momento il vostro punto nave con data ed ora direttamente a display.
Quando viene ricevuta la posizione di un’altra imbarcazione, l’IC M-423 è in grado di trasferire i dati verso un dispositivo di navigazione tramite connettività con protocollo NMEA 0183.
Chiamata AIS
Se connesso con un transponder AIS opzionale MA-500TR in classe B (vedi a pag. 22 23), la funzione AIS target consente di effettuare chiamate individuali DSC senza dovere
inserire manualmente il numero MMSI.
R i c e t r a s m e t t i t o r i p o r tat i l i V H F - U H F
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
Compatibile con MarineCommander
Se connesso al MarineCommander ICOM, i messaggi DSC ricevuti possono essere visualizzati direttamente sul display multifunzione.
Resistenza alla immersione in acqua IPX7
L’apparato è in grado di sopportare una eventuale caduta in acqua per un tempo di 30
minuti ad una profondità di 1 metro, secondo le specifiche IPX7.
Inoltre:
•Funzione di drenaggio dell’acqua dall’altoparlante AquaQuake
•Funzione Dual/Tri Watch per il monitoraggio del canale 16 e/o altri canali.
•Scansione prioritaria e normale
•Attenuatore incorporato per le comunicazioni locali
•Disponibile nei colori bianco o nero.
61.4
119.9
164.1
25.3
Dotazione: microfono palmare HM-196B o HM-196SW, cavo di alimentazione, staffa di
montaggio a plancia, viteria e manuale d'uso in italiano.
109.7
Ref. 05722429
Ref. 05722430
05722425
Ref.
82
IC-M423 #05 - Ricetrasmettitore VHF con DSC in classe D colore Nero
IC-M603 #15
#35 -- Ricetrasmettitore
Ricetrasmettitore VHF
VHF con
con DSC
DSC in
in classe
classe DDcolore Bianco
IC-M423
Unit: mm
180
Specifiche tecniche A pag. 72
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS.
Accessori opzionali dedicati
MA-500TR Transponder AIS in classe B
Ref. 05722404
HM-195B Microfono per il controllo remoto nero
Ref. 05731056
HM-195SW Microfono per il controllo remoto bianco
Ref. 05731058
HM-196B Microfono di ricambio nero
Ref. 05731060
HM-196SW Microfono di ricambio bianco
Ref. 05731061
OPC-1541 prolunga 6 metri per Commandmic III™ HM-195B/SW
Ref. 05730399
MB-132 Kit per il montaggio in plancia
Ref. 05730132
CS-M92D/M424 Software di programmazione per PC (Per rivenditori)
Ref. 05730380
OPC-478UC Cavo di programmazione USB - Necessita adattatore OPC-980
Ref. 05730402
OPC-980 Adattatore per cavo di programmazione OPC-478UC
Ref. 05730462
HM-195B/ HM-195SW
Commandmic, stazione remota opzionale
Piena funzionalità DSC classe D
il pulsante “Distress”
nella parte posteriore.
Funzionalità di controllo dalla seconda stazione
Grazie al nuovo COMMANDMIC HM-195B/SW, sarà possibile controllare l’apparato sia dalla plancia che da una posizione remotizzata a bordo del natante.
Il COMMMANDMIC può essere posizionato fino ad una distanza massima dal ricetrasmettitore di 18,3 metri (unendo un massimo di altri 2 cavi OPC-1541).
Tutte le funzioni dell’apparato sono controllabili incluso: accensione/spegnimento,
chiamata di emergenza, DSC e PA.
Può anche essere utilizzato come interfono per comunicazioni di bordo.
Stessa interfaccia operativa dell’IC-M423
Il COMMANDMIC presenta la stessa interfaccia utente dell’apparato VHF, quindi le
operazioni risulteranno semplificate al massimo.
Inoltre:
•Protezione all’immersione IPX7 (1 m di profondità per 30 minuti).
•Piena funzionalità DSC classe D per le chiamate di emergenza facendo uso del
pulsante “Distress” presente nella parte posteriore dell’unità.
•Display LCD a matrice di punti
•Altoparlante da 45mm di diametro per una resa audio ottimale.
•Funzione AquaQuake per il drenaggio dell'acqua dal microfono.
•Uscita per altoparlante esterno da 2W.
•Disponibile nella versione di colore nero o bianco.
Dotazione: cavo di prolunga OPC-1541 (6,1m), set di montaggio per connessione
e gancio per il microfono.
Opzioni: OPC-1541, prolunga supplementare.
HM-195B Colore nero - Ref. 05731056
HM-195SW Colore bianco - Ref. 05731058
www.marcucci.it
7
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
ICOM IC-M603
DSC
IPX7
ATIS
HM-162E
Seconda stazione di bordo
Funzione interfonico
Controllo multifunzione
Jog Dial
Robustezza MIL-STD810
L'apparato e il microfono in dotazione sono in
grado di sopportare un'immersione fino ad 1
metro di profondità per 30 minuti.
Ampio display LCD a matrice di punti permette una
perfetta leggibilità delle informazioni visualizzate.
8
www.marcucci.it
Massima funzionalità e flessibilità, adatto per
utenze professionali, ideale per natanti di medie e
grandi dimensioni.
DSC in classe D
DSC in classe D incorporato. Il tasto di soccorso (Distress) è protetto dall'uso accidentale da
un copri-tasto a molla. E' possibile effettuare chiamate singole o di gruppo, usando semplicemente la tastiera.
Display LCD a matrice di punti
Luminoso e molto ampio, consente di avere tutti i parametri operativi sempre sotto controllo.
Di facile lettura da ogni angolazione anche in condizioni di scarsa luminosità. Con contrasto
regolabile in 8 livelli.
Waterproof equivalente al grado IPX7
Apparato e microfono sono impermeabili e realizzati in materiale resistente alla salsedine
e alle infiltrazioni d'acqua.
Costruzione robusta a norme MIL-STD810
L'apparato è conforme al severo standard MIL-STD810 ed è in grado di resistere ad avversità di vario tipo (vedi III di copertina).
Richiede una sola antenna
Un unico connettore SO-239 permette il collegamento di una sola antenna per operare sia sui
canali normali che sul canale 70 semplificando così problemi di installazione sull'imbarcazione.
Ricevitore ad alte prestazioni
Il ricevitore - dalle prestazioni eccezionali (risposta alle spurie e reiezione all'intermodulazione
di oltre 75 dB) - permette il monitoraggio del canale 70 mentre è in uso un altro canale.
Fino a due stazioni remote
Grazie al Commandmic III aggiuntivo HM-162E, è possibile collegare all'IC-M603 fino
a due stazioni remote, rendendo l'apparato versatile ed adatto sia per le imbarcazioni a
vela che imbarcazioni a motore.
Funzione intercomunicante.
L'HM-162E può essere utilizzato anche come interfonico, in combinazione con un'altra stazione Commandmic III per comunicare facilmente tra la cabina di comando e il ponte oppure
sottocoperta o altri ambienti remoti.
Collegamento facile di GPS (NMEA) e altri dispositivi.
Ingresso/uscita NMEA per il collegamento di strumentazione, PC oppure GPS per visualizzare
sul display le proprie coordinate (conforme al formato NMEA 0183 vers. 3.01)
- Uscita 22 W per segnalatori anti-nebbia
- Stazioni remote, microfoni e altoparlanti
22 canali programmabili
Per utenze professionali autorizzate. E' necessario l'impiego del software (CS-M604) e dei
cavetti di clonazione dei dati, opzionali.
4 x 8”: facile installazione
Facile da installare in plancia con il kit MB-75. Il kit opzionale MB-75 permette di installare
con estrema facilità l'apparato in plancia, su un ripiano o a pannello.
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
109.4 mm
124.4 mm
200.0 mm
Funzione di megafono/sirena - 30W (Foghorn)
E' possibile collegare un altoparlante a tromba all'apparato per poter comunicare con le
persone a bordo o con le imbarcazioni vicine.
L'IC-M603 dispone inoltre della funzione di corno antinebbia in grado di emettere 4 tipi di
segnalazioni acustiche di sicurezza selezionabili dall'utente.
Inoltre:
•Ricerca prioritaria e convenzionale, con funzioni di scansione facilitata "TAG”
•Funzione Dual e Tri/Watch per sorvegliare il canale 16 (con il Tri/Watch anche il canale Call) mentre si opera su un altro canale
•Funzione di amplificazione audio di bassa frequenza (“Hailer”). Richiede altoparlante
a tromba esterno, opzionale.
•Funzione AquaQuake per il drenaggio dell'acqua infiltrata nella griglia del microfono.
110.0 mm
Dotazione: cavo di alimentazione, microfono HM-126RB, staffa di supporto, supporto
per microfono, viteria e manuale d'uso in italiano.
IC-M603 #35 - Ricetrasmettitore VHF con DSC in classe D
Ref. 05722425
220.0 mm
MA-500TR
90.0 mm
Trasponder ais in classe b
•Funzioni di gestione anti-rischio di collisione.
•Allarme sonoro.
•Display LCD a matrice di punti.
•Trasferimento di dati MMSI all'IC-M603*
se collegati, dando all’utente la possibilità
di fare chiamate DSC individuali senza
l’inserimento manuale del codice d’ingresso,
funzione utile in casi di pericolo.
•Come fonte di acquisizione dati viene fornito
il ricevitore GPS MXG-5000.
•Connessione a plotter cartografici o PC.
•Grado di protezione IPX-7.
31.4 mm 78.0 mm
Maggiori informazioni a pag. 22
COMMANDMICIII
DC power
connector
NMEA In/Out or
Ext. speaker
Microphone
connector
Hailer, Foghorn
or Rx-speaker
Ref. 05722404
* Compatibile con IC-M603 #35. Per i modelli precedenti occorre fare l'aggiornamento del firmware.
Accessori opzionali dedicati
Specifiche tecniche A pag. 72
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS
SP-5 Altoparlante quadrato 4 Ohm/5W
Ref. 05730361
SP-10 Altoparlante rettangolare 4 Ohm/5W
Ref. 05730365
HM-162E Microfono remoto Commandmic III™
Ref. 05731055
HM-126RB Microfono di ricambio
Ref. 05731336
OPC-1541 prolunga 6,1 metri per Commandmic III™ HM-162E
Ref. 05730399
OPC-1000 prolunga 6,1 metri per HM-126RB
Ref. 09046015
UT-112 Unità scrambler 32 codici programmabili
Ref. 05730434
CS-M604 Software di programmazione per PC (per rivenditori)
Ref. 05730387
OPC-478 Cavo di programmazione RS-232 - Necessita adattatore OPC-980
Ref. 05730451
OPC-478UC Cavo di programmazione USB - Necessita adattatore OPC-980
Ref. 05730402
OPC-980 Adattatore per cavo di programmazione OPC-478/478UC
Ref. 05730462
MB-75 Kit per il montaggio in plancia
Ref. 05730044
www.marcucci.it
9
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
ICOM IC-M505
DSC
IPX8
ATIS
HM-162E
Seconda stazione di bordo
Funzione interfonico
Controllo multifunzione
Jog Dial
Robustezza MIL-STD810
Compatto, massimo grado di impermeabilità e DSC
in classe D incorporato
Impermeabilità pari a IPX8
I ricetrasmettitori nautici VHF ICOM sono conosciuti anche per le loro caratteristiche di impermeabilità, ma con l’IC-M505 è stato raggiunto il grado di protezione equivalente a IPX8. Con
questo livello di impermeabilità, l'apparato può rimanere immerso in acqua fino ad una
profondità di 1.5 metri per 30 minuti!
Costruzione robusta a norme MIL-STD810
L'apparato è conforme al severo standard MIL-STD810 ed è in grado di resistere ad avversità di vario tipo (vedi III di copertina).
DSC ITU classe D incorporato.
Tutte le funzioni di chiamata digitale di soccorso.
L’IC-M505 soddisfa tutti i requisiti ITU classe D DSC per usufruire di tutte le funzioni di chiamata digitale (individuale e/o di gruppo) di soccorso a tutte le imbarcazioni permettendo
il monitoraggio del canale 70 mentre si opera su un altro canale.
Display a matrice di punti, dimensioni: 37 x 73 mm
Ampio display LCD a matrice di punti
L’IC-M505 impiega un visore LCD a matrice di punti con possibilità di visualizzare fino a
168 caratteri. Sul display saranno quindi visualizzate tutte le informazioni operative, dai
dati relativi al GPS all’emergenza DSC ecc.
Le ampie manopole e pulsanti rendono infine l’utilizzo del ricetrasmettitore agevole e sicuro anche in condizioni operative particolarmente gravose.
Richiesta posizione e Report posizione.
Grazie alle funzioni DSC potrete conoscere in qualsiasi momento il vostro punto
nave o quello di altre imbarcazioni scambiando nello stesso momento tutti i dati
tramite un report.
Le informazioni di posizione ricevute possono essere trasferite in un sistema di navigazione esterno; la funzione polling (richiesta/risposta) riesce a verificare quando una specifica
imbarcazione si trova nel raggio di portata di comunicazione.
DSC ITU classe D incorporato.
Tutte le funzioni di chiamata digitale di soccorso. L’IC-M505 soddisfa tutti i requisiti ITU
classe D DSC per usufruire di tutte le funzioni di chiamata digitale (individuale e/o di
gruppo) di soccorso a tutte le imbarcazioni permettendo il monitoraggio del canale 70
mentre si opera su un altro canale.
Eccellente resa audio, 4.5W di uscita.
Il nuovo altoparlante è in grado di fornire un audio di alta qualità e grazie ai 4.5W di
uscita sono possibili comunicazioni forti e chiare, perfettamente intelligibili senza necessità
di ripetezioni dei messaggi, perfino in presenza di rumori ambientali.
L'apparato e il microfono in dotazione sono in
grado di sopportare un'immersione fino ad 1
metro e mezzo di profondità per 30 minuti.
10
www.marcucci.it
Funzione megafono 25W/altoparlante RX e segnale di avviso nebbia
automatico.
Collegando un altoparlante esterno al ricetrasmettitore si potranno inviare avvisi o effettuare comunicazioni a tutto il personale di bordo direttamente dal microfono dell’apparato.
La funzione avviso nebbia consente invece di inviare tramite una tromba esterna, in modo
forte e chiaro, il segnale di avviso in caso di nebbia.
108.4 mm
108.4 mm
123.2
mm
123.2
mm
145 mm
145 mm
Inoltre:
•Funzione Dual e Tri-Watch per il controllo del canale 16 - emergenza - e di altri canali.
•Accesso immediato al canale 16 e al canale di chiamata.
•Retroilluminazione di display e tastiera impostabile su 7 livelli.
•Scansione “Tag” semplificata.
•Possibilità di utilizzo dello scrambler opzionale UT-112 a 32 codici per la riservatezza
delle comunicazioni (dove consentito).
•Compatibile con MA-500TR
110 mm
110 mm
Dotazione: microfono da palmo HM-126B, cavo di alimentazione, fusibili, staffa di fissaggio, manuale d'uso in italiano.
IC-M505 #25 Ricetrasmettitore VHF con DSC in classe D
MA-500TR
165 mm
165 mm
91.4mm
mm
91.4
Trasponder ais in classe b
31.4
77mm
mm
31.4mm
mm 77
Connettore
alimentazione cc
NMEA in/out
•Funzioni di gestione anti-rischio di collisione.
•Allarme sonoro.
•Display LCD a matrice di punti.
•Trasferimento di dati MMSI all'IC-M603*
se collegati, dando all’utente la possibilità
di fare chiamate DSC individuali senza
l’inserimento manuale del codice d’ingresso,
funzione utile in casi di pericolo.
•Come fonte di acquisizione dati viene fornito
il ricevitore GPS MXG-5000.
•Connessione a plotter cartografici o PC.
•Grado di protezione IPX-7.
Maggiori informazioni a pag. 22
Altoparlante esterno
Hailer/Foghorn
avviso nebbia
Ref. 05722402
Ref. 05722404
COMMANDMIC III™
* Compatibile con IC-M603 #35. Per i modelli precedenti occorre fare l'aggiornamento del firmware.
Accessori opzionali dedicati
Antenna
Specifiche tecniche A pag. 73
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS.
SP-5 Altoparlante quadrato 4 Ohm/5W
Ref. 05730361
SP-10 Altoparlante rettangolare 4 Ohm/5W
Ref. 05730365
HM-162E Microfono remoto Commandmic III™
Ref. 05731055
HM-126B Microfono di ricambio
Ref. 05731335
OPC-1541 prolunga 6,1 metri per Commandmic III™ HM-162E
Ref. 05730399
UT-112 Unità scrambler 32 codici programmabili
Ref. 05730434
CS-M504 Software di programmazione per PC (Per rivenditori)
Ref. 05730385
OPC-478 Cavo di programmazione RS-232 - Necessita adattatore OPC-980
Ref. 05730451
OPC-478UC Cavo di programmazione USB - Necessita adattatore OPC-980
Ref. 05730402
OPC-980 Adattatore per i cavi di programmazione OPC-478/478UC
Ref. 05730462
MB-75 Kit per il montaggio in plancia
Ref. 05730044
110 mm
108.4 mm
123.2 mm
145 mm
165 mm
www.marcucci.it
11
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
ICOM IC-M411
DSC
IPX7
ATIS
DSC in Classe D di serie, waterproof, di ridotte
dimensioni rappresenta l'ideale per medie e piccole
imbarcazioni.
Ampio display LCD e tasti retroilluminati.
Funzione AquaQuake, soluzione efficace per
la rimozione di acqua infiltrata nella griglia
dell'altoparlante.
Collegabile ad antenna GPS, ad esempio il modello
SA-320 (Per le caratteristiche vedi a pag. 42
12
www.marcucci.it
Semplice e pratico nell'utilizzo
Apparato di fascia media, l'IC-M411 è facile da usare. Con i suoi ampi tasti retroilluminabili, le operazioni di programmazione e di utilizzo del ricetrasmettitore risultano
semplificate.
DSC classe D incorporato
La funzione DSC classe D è di serie, permette la programmazione di 100 indirizzi DSC
di ID denominati e inoltre sono disponibili 40 canali di memoria (20 per emergenza e 20
per altri utilizzi).
Ingresso NMEA per GPS
All'apparato può essere collegato un ricevitore GPS esterno che permette di supportare la
funzione di report della posizione e richiesta posizione per lo scambio dei dati relativi alla
posizione in mare di altre imbarcazioni oppure per comunicare i propri dati di posizione
ad una stazione costiera. Le versioni supportate sono NMEA 0183 vers. 2.0 o 3.01 nei
formati RMC, GGA, GNS, GLL.
Ampio display LCD di facile lettura
Un ampio visore LCD alfanumerico dalla lettura semplice ed immediata, retroilluminabile
per operare in condizioni di scarsa luminosità.
Oltre al numero del canale operativo visualizza anche le informazioni programmate per il
canale e i dati di posizione dell'imbarcazione, se collegato ad un ricevitore GPS.
Richiede una sola antenna
Un unico connettore SO-239 permette il collegamento di una sola antenna per operare sia
in VHF che in DSC sul canale 70, facilitando oltremodo l'installazione sull'imbarcazione.
Ricevitore ad alta sensibilità
L'IC-M411 incorpora un ricevitore dalle alte prestazioni: -5 dBµ, valore migliorato rispetto
ai modelli della stessa fascia. Funzione AquaQuake
Consiste in un nuovo metodo per togliere eventuali residui d’acqua dalla griglia di protezione dell’altoparlante che altrimenti potrebbero attutire la riproduzione del suono.
Questa funzione infatti provvede mediante una vibrazione azionata tramite due tasti premuti contemporaneamente, a rimuovere totalmente le particelle d’acqua.
Costruzione molto resistente, con grado di impermeabilità pari a IPX7
L'IC-M411 è costruito per poter operare anche in condizioni critiche, resistendo ad urti e
agenti atmosferici, con grado di protezione waterproof IPX7.
Nel caso di installazione del ricetrasmettitore su plancia aperta esterna è possibile lavare
periodicamente il frontale dell'apparato con acqua dolce eliminando eventuali residui di
cristalli salini raccolti durante la navigazione.
Microfono waterproof IPX7
Il microfono in dotazione è impermeabile con grado di protezione equivalente ad IPX7 e
consente il controllo remoto dei canali e della potenza di uscita.
RICETRASMETTITORI VHF PER INSTALLAZIONE FISSA
148mm
78mm
78mm
139.5mm
139.5mm
148mm
60.6mm
164mm
28.3mm
28.3mm
Connettore
alimentazione cc
Connettore
alimentazione cc
60.6mm
164mm
111.2mm
111.2mm
14.2mm
14.2mm
Eccellente resa audio
Per ottenere la massima intelligibilità (anche in presenza di forti rumori di fondo) è stata
rivolta particolare attenzione allo stadio BF dell'apparato, dotandolo di un potente altoparlante frontale con una eccezionale qualità audio.
Robusto, compatto e di facile installazione in plancia
L'apparato è facilmente installabile anche in plancia sfruttando spazi ristretti, utilizzando
l'apposito kit (opzionale) MB-69.
La robustezza, la semplicità dei controlli e l'ampio display lo rendono ideale per operare
in modo efficace rispetto a più tradizionali apparati con cornetta radiotelefonica.
Inoltre:
•Funzione Dual e Tri/Watch per sorvegliare il canale 16 (con il Tri/Watch anche il canale Call) mentre si opera su un altro canale
•Funzioni di scansione prioritaria e convenzionale con canali "TAG” che rende più facile
l'aggiunta o la cancellazione degli stessi dalla lista di scansione
•Funzione Time-out-timer, che permette di evitare che la trasmissione continui oltre un
certo periodo di tempo prefissato dall'operatore prima della trasmissione stessa
•Indicazione di batteria scarica
Dotazione: cavo di alimentazione, microfono HM-164B, kit di montaggio, supporto per
microfono, viteria e manuale d'uso in italiano.
IC-M411 #08 Ricetrasmettitore VHF con DSC in classe D Ref. 05722428
Altoparlante
esterno
Altoparlante
esterno GPS
Ricevitore
Antenna
Ricevitore GPS
Antenna
Messa a terra
Messa a terra
Robusto, compatto e di facile installazione in plancia
L'apparato è facilmente installabile anche in plancia sfruttando spazi ristretti, utilizzando l'apposito kit
(opzionale) MB-69. La robustezza, la semplicità dei controlli e l'ampio display lo rendono ideale per
operare in modo efficace rispetto a più tradizionali apparati con cornetta radiotelefonica.
Accessori opzionali dedicati
Specifiche tecniche A pag. 73
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS
SP-5 Altoparlante quadrato 4 Ohm/5W
Ref. 05730361
SP-10 Altoparlante rettangolare 4 Ohm/5W
Ref. 05730365
HM-164B Microfono di ricambio
Ref. 05731057
CS-M411 Software di programmazione per PC (per rivenditori)
Ref. 05730382
OPC-478 Cavo di programmazione RS-232
Ref. 05730451
OPC-478UC Cavo di programmazione USB
Ref. 05730402
MB-69 Kit per il montaggio in plancia
Ref. 05730041
www.marcucci.it
13
RICETRASMETTITORI VHF PORTATILI
ICOM IC-M91D
ricetrasmettitore GALLEGGIANTE con soppressore
di rumore attivo, DSC e GPS incorporati
GPS
DSC
IPX7
Li-Ion
ATIS
La ICOM annuncia il debutto del nuovo ricetrasmettitore marino VHF modello IC-M91D.
Questo modello di apparato incorpora un ricevitore GPS e le funzioni DSC.
Il ricevitore GPS consente di visualizzare direttamente sull’apparato la vostra posizione
corrente, direzione e punto nave. Il pulsante di emergenza “distress” si trova in posizione
protetta nella parte posteriore del ricetrasmettitore.
L’IC-M91D è dotato della innovativa ed esclusiva funzione di cancellazione del rumore
attivo, grazie alla quale è possibile ridurre il rumore di fondo fino ad un valore del 90%.
La nuova interfaccia utente consente un utilizzo immediato ed intuitivo dell’apparato.
L’apparato in caso di caduta accidentale in acqua è in grado di galleggiare inoltre l’illuminazione del display consente una più facile individuazione anche al buio.
Conforme ai recenti aggiornamenti dello Standard ETSI EN 300 338 riferito al sistema DSC.
Funzione bidirezionale di cancellazione del rumore
La funzione di riduzione attiva del rumore incorporata consente una drastica riduzione del
rumore di fondo fino ad un livello massimo del 90%, migliorando nello stesso tempo la
qualità delle trasmissione e l’intelligibilità delle comunicazioni.
Nuova interfaccia per apparati nautici Icom
Il nuovo sistema di menu consente un utilizzo facile ed intuitivo dell’apparato.
Nella parte inferiore del display a matrice
di punti si trovano le varie chiavi di funzione software, le quali possono essere fatte
scorrere tramite i pulsanti direzionali "destra
e sinistra" come per l'IC-M423. La tastiera
direzionale consente di controllare tutte le
funzioni e le impostazioni dell’apparato.
GPS incorporato
Il sistema incorpora un ricevitore GPS ad alta sensibilità, grazie al quale è possibile visualizzare la propria posizione in mare interfacciando i dati direttamente per le chiamate DSC.
La funzione di bussola consente di visualizzare la propria rotta e la relativa distanza dalla
propria destinazione.
Sistema di galleggiamento con illuminazione del display per la
localizzazione in mare
In caso di caduta accidentale in mare, l’IC-M91D è in grado di galleggiare a faccia in su,
inoltre l’accensione automatica del display ed un segnale acustico consente una più facile
individuazione dell’apparato in mare.
L’apparato è in grado di sopportare una eventuale caduta in acqua per un tempo di 30
minuti ad una profondità di 1 metro, secondo le specifiche IPX7.
Con la funzione di riduzione attiva del rumore,
il suono risulta più pulito e chiaro
14
www.marcucci.it
RICETRASMETTITORI VHF PORTATILI
Tasto Distress immediatamente accessibile sul retro
dell'apparato e protetto da sportellino per evitare
attivazioni accidentali.
Funzione AquaQuake per mantenere l'altoparlante
sempre in condizioni ottimali.
Uscita audio 700mW
Il sistema di amplificazione audio a bassa frequenza utilizza un circuito BTL (bridge-tied
load) consente di raddoppiare la potenza audio.
Infine grazie al generoso altoparlante è possibile ottenere una potenza di 700mW, per
una resa audio ottimale anche in presenza di forti rumori ambientali.
Funzione DSC incorporata per apparati portatili
La funzione DSC comprende la chiamata di emergenza, la chiamata individuale o di
gruppo, chiamata verso tutte le navi, chiamata di urgenza, richiesta posizione, polling e
chiamata di test DSC.
Pacco batterie agli Ioni di Litio, caricabatterie da tavolo e cavo per
collegamento alla presa accendisigari in dotazione.
L’apparato utilizza un pacco batterie agli Ioni di Litio grazie al quale è possibile ottenere
una autonomia operativa di circa 8 ore.
Il cavo per il collegamento alla presa accendisigari ed il caricabatterie da tavolo consentono una ricarica del pacco batterie sia in plancia che eventualmente in auto oppure a terra.
Funzione di drenaggio dell’acqua AquaQuake
Un'altra caratteristiche che distingue gli ultimi apparati Icom, è la funzione di AquaQuake,
che permette di drenare l'acqua dall'altoparlante. Senza questa funzione, l'acqua depositata tra le griglie dell'altoparlante potrebbe attutire il suono emesso.
Funzione MOB (Man Overboard) per contrassegnare la posizione corrente
L'apparato consente di registrare un punto MOB con i suoi dati di posizione, in modo che
l'utente possa essere immediatamente rintracciato e recuperato in caso di caduta in mare.
Ed inoltre:
•Microfono/altoparlante opzionale resistente alla immersione modello HM-167.
•Memorizzazione fino a 50 waypoints.
•Funzione Dual-Tri Watch per il monitoraggio del canale 16 e altri canali.
•Indicatore dello stato di carica della batteria in quattro livelli.
•Funzione “Canale Preferito”.
•Tastiera retroilluminata per illuminazione notturna.
Dotazione: pacco batterie BP-275 agli ioni di litio da 7.4V,1500mA (min), caricatore
lento BC-204 + adattatore BC-147SE, cavo CP-25 per collegamento alla presa accendisigari in dotazione, antenna FA-SC59VF, clip da cintura e manuale d'uso in italiano.
IC-M91D #05 Ricetrasmettitore portatile con DSC e GPS incorporati
Ref. 05722091
Accessori opzionali dedicati
Diverse possibilità di alimentazione
In dotazione all'iC-92D: BP-275 batteria agli ioni
di litio, BC-204 caricabatteria da tavolo con
adattatore ca e cavo con presa per accendisigari
da auto.
Specifiche tecniche - pag. 74
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS.
BP-275 Batteria Li-Ion 7.4V/1500mAh come modello in dotazione
Ref. 05733276
BC-204 Caricabatterie lento per BP-275 (necessita BC-147SE).
Ref. 05732231
BC-147SE Adattatore AC per BC-204
Ref. 05732253
BC-205 Caricabatterie da tavolo per BP-275 (necessita BC-123SE)
Ref. 05732233
BC-123SE Adattatore per BC-205
Ref. 05732229
BC-197N Caricabatterie multiplo a 6 posti fornito con AD-124
Ref. 05732197
BC-157S Adattatore AC per BC-197N
Ref. 05732451
CP-23L Cavo per presa accendisigari da utilizzare con il BC-205
Ref. 05732419
CP-25 Cavo per presa accendisigari di ricambio con il BC-204
Ref. 05732409
OPC-515L Cavo di alimentazione DC da utilizzare con il BC-205
Ref. 05730506
OPC-656 Cavo di alimentazione DC da utilizzare con il BC-197N
Ref. 09046032
HM-167 Altoparlante/microfono waterproof
Ref. 05731170
CS-M92D Software di programmazione per PC (per i rivenditori)
Ref. 05730380
OPC-478UC Cavo di programmazione per porta USB
Ref. 05730402
OPC-922 Adattatore per cavo OPC-478UC
Ref. 05730452
FA-SC59VF Antenna di ricambio
Ref. 05752269
MB-109 Clip da cintura a coccodrillo, come modello in dotazione
Ref. 05730065
MB-96F Supporto da cintura da utilizzare con MB-109
Ref. 05730026
www.marcucci.it
15
RICETRASMETTITORI VHF PORTATILI
ICOM IC-M35
Ricetrasmettitore GALLEGGIANTE con regolazione
automatica della qualità del suono
Microfono a cancellazione di rumore
L’IC-M35 è in grado di fornire un elevato livello della qualità del segnale audio trasmesso
in qualsiasi circostanza grazie ad un particolare circuito che esalta la voce dell'operatore
rispetto ai rumori di fondo.
Galleggiante ed impermeabile con grado pari a IPX7
Come il suo predecessore, l'IC-M33, anche l’IC-M35 è in grado di galleggiare perfettamente in caso di caduta accidentale in mare, anche con il microfono/altoparlante galleggiante IPX7 opzionale HM-165 collegato.
Funzione AquaQuake
Permette il drenaggio di eventuali residui d’acqua dalla griglia di
protezione dell’altoparlante che altrimenti potrebbero attutire la riproduzione del suono.
Regolazione automatica del volume
Grazie ad un sub-microfono posto nel retro che rileva il livello sonora
circostante, l’IC-M35, è in grado di regolare il livello audio dell'altoparlante in modo automatico, consentendo di non perdere alcuna
parte della comunicazione in caso di improvviso aumento del rumore
locale. Tale funzione è escludibile dall’operatore.
Basso consumo energetico
Nonostante i 6W di potenza RF e un’uscita audio a 700mW, l'IC-M35 ha un basso consumo
di energia e la batteria agli Ioni di Litio da 980mAh in dotazione permette una lunga
autonomia operativa.
Ed inoltre
•Funzioni di Dual/Tri-watch.
•Indicatore dello stato di carica della batteria a 4 livelli.
•Funzione di autoscansione.
•Tastiera retroilluminata per visione notturna.
IPX7
Ni-MH
Li-Ion
ATIS
Dotazione: pacco batterie ricaricabile BP-252 agli Ioni di Litio da 7,4V/980mAh,
caricabatterie BC-173 lento da tavolo con adattatore di rete BC-147SE, cinghiello, staffa
da cintura MB-109, antenna FA-SC58V e manuale d'uso in italiano.
IC-M35 #04 Ricetrasmettitore portatile Ref. 05722020
Accessori opzionali dedicati
Specifiche tecniche - pag. 74
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS
16
www.marcucci.it
BP-251 Contenitore per 5 batterie AAA (2W di potenza RF)
Ref. 05733305
BP-252 Pacco batterie Li-Ion 7.4V/980mAh
Ref. 05733304
BC-173 Caricatore lento - Necessita di BC-174SE
Ref. 05732203
BC-147SE Adattatore ca per BC-173
Ref. 05732253
BC-162 Caricatore rapido per BP-252 - Necessita BC-145SE
Ref. 05732194
BC-145SE Adattatore ca per BC-162
Ref. 05732226
CP-17L Cavo presa accendisigari per BC-162 o BC-173
Ref. 05732410
HM-165 Microfono altoparlante IPX7
Ref. 05731037
CS-M36 Software di programmazione per PC (per rivenditori)
Ref. 05730302
OPC-478 Cavo di programmazione RS-232 - Necessita adattatore OPC-1655
Ref. 05730451
OPC-478UC Cavo di programmazione USB - Necessita adattatore OPC-1655
Ref. 05730402
OPC-1655 Adattatore per cavi di programmazione OPC-478/OPC-478/UC
Ref. 05730461
MB-109 Clip da cintura
Ref. 05730065
FA-SC58V Antenna di ricambio
Ref. 05752247
R i c e t r a s m e t t i t o r i p o r tat i l i V H F - U H F
RICETRASMETTITORI VHF PORTATILI
ICOM IC-M23
Ricetrasmettitore galleggiante con sistema di
individuazione luminoso
Apparato galleggiante con sistema di individuazione a Led
In caso di caduta in acqua, anche ad apparato spento, il ricetrasmettitore sarà in grado di
galleggiare ed inoltre accenderà automaticamente il led in lampeggio per una più agevole
individuazione e recupero in condizioni di scarsa visibilità.
Diverse possibilità di ricarica
E’ possibile ricaricare l’apparato con caricabatterie da parete o adattatore 12Vcc da auto.
Lo stato di ricarica è visibile sul display.
L'IC-M23 può inoltre utilizzare un caricabatterie rapido da tavolo (BC-119N), per ricaricare il pacco batteria separatamente in circa 2,5 ore.
Ampio display LCD a lettura facilita
Pur di dimensioni ridotte rispetto agli apparati IC-M35 e IC-M33, l' IC-M23 adotta lo stesso
display LCD (32 x 16mm) retroilluminato a lettura facilitata.
Scansione Tag e dei canali preferiti
La funzione di scansione Tag opera unicamente sui canali contrassegnati dall’operatore,
ignorando quelli non contrassegnati.
Premendo il pulsante “Fav” sarà possibile eseguire una scansione rapida richiamando così
i canali contrassegnati in rotazione.
Inoltre
•Funzioni Loud/Mute
•Funzioni Dual/Tri-watch
•Indicatore dello stato di carica della batteria a 4 segmenti
•Indicatore della funzione di power save a 2 segmenti.
•Funzione di scansione automatica, la quale si attiva automaticamente in caso non venga
ricevuto alcun segnale per almeno 30 secondi.
•Accesso immediato al canale di emergenza CH16 oppure programmabile su un altro canale.
•Funzione di drenaggio dell’acqua AquaQuake.
•La presa di ingresso per l’alimentazione cc è dotata di una protezione in gomma per
evitare l’infiltrazione di acqua.
•Tastiera retroilluminata per visione notturna.
IPX7
Li-Ion
ATIS
Dotazione: pacco batterie ricaricabile BP-266 gli Ioni di Litio - 3,7V-1500mAh (min.)/
1590mAh, caricabatterie BC-199SE lento da muro, clip da cintura MB-124, antenna FASC58V, cinghiello e manuale d'uso in italiano.
IC-M23
#04
EUR-1
Ricetrasmettitore
in classe D
IC-M603
#35
- Ricetrasmettitore
VHFportatile
con DSC
Ref.
Ref. 05722025
05722425
Accessori opzionali dedicati
Specifiche tecniche - pag. 74
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 m), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS
BP-266 Pacco batterie Li-Ion 3,7V/1500mAh
Ref. 05733336
BC-199SE Caricatore da muro per BP-266
Ref. 05732230
BC-119N Caricabatterie rapido (richiede AD-123 e BC-145SE)
Ref. 05732198
AD-123 Adattatore per BC-119N
Ref. 05732028
BC-145SE Adattatore ca per BC-119N
Ref. 05732226
CP-24 Cavo accendisigaro con convertitore cc-cc (ingr. 12V/24V)
Ref. 05732420
CS-M24 Software di programmazione per PC (per rivenditori)
Ref. 05730301
OPC-478 Cavo di programmazione RS-232 (richiede adattatore OPC-2091)
Ref. 05730451
OPC-478UC Cavo di programmazione USB (richiede adattatore OPC-2091)
Ref. 05730402
OPC-2091 Adattatore per cavo
Ref. 05730463
MB-124 Clip da cintura
Ref. 05730050
FA-SC58V Antenna di ricambio
Ref. 05752247
www.marcucci.it
17
RICETRASMETTITORI VHF PORTATILI
ICOM IC-M71
Ricetrasmettitore PORTATILE IPX8
Costruzione compatta e robusta, design innovativo.
Dal design ergonomico, con grip laterale per una presa confortevole, l'IC-M71 è di dimensioni e peso contenuti: solo 52,5 x 125 x 30mm con 280g di peso, batteria inclusa!
Maggiore autonomia e potenza RF!
Con il pacco batteria agli Ioni di Litio da 7,4V - 2000mAh di serie, permette un'autonomia di
circa 15/16 ore (5% trasmissione - 5% ricezione - 95% stand-by) con una potenza RF di 6W!
Elevata resa audio con 600mW di BF!
Doppio amplificatore di bassa frequenza con componenti BTL per ottenere 600mW di
uscita. Grazie inoltre al particolare altoparlante impiegato la resa audio è impeccabile
anche in presenza di forti rumori ambientali.
Grado di impermeabilità: IPX8!
L’apparato è stagno alle intrusioni di acqua secondo le specifiche IPX8 che garantiscono
una perfetta impermeabilità anche in caso di immersione, per 30 minuti fino a 1.5 metri
di profondità.
Funzione AquaQuake
Permette il drenaggio di eventuali residui d’acqua dalla griglia di protezione dell’altoparlante che altrimenti potrebbero attutire la riproduzione del suono.
Inoltre:
•Display LCD con ampio angolo di lettura •Dual e Tri-Watch.
ad alta risoluzione 31.5 x 22.5 mm con •Power Save per il risparmio del pacco
retroilluminazione e contrasto regolabile
batterie, regolabile in due livelli.
(anche della tastiera) in due livelli.
•Accesso immediato al canale 16 - emergenza - e al canale di chiamata.
•Costruzione robusta a norme MIL-STD810.
•Scansione automatica in caso di mancata •70 canali programmabili (solo per utenze
ricezione del segnale per un periodo di
professionali autorizzate).
tempo impostato dall’operatore.
•Funzione di autodiagnosi all’accensione
dell’apparato.
•Sistema di scansione semplificato TAG.
IPX8
Li-Ion
ATIS
Dotazione: pacco batterie ricaricabile BP-245N agli Ioni di Litio da 7,4V/2000mAh,
caricabatterie BC-166 da tavolo lento con adattatore BC-147SE, cinghiello da polso, clip
da cintura, antenna FA-S59V e manuale d’uso in italiano.
IC-M71
#25
Ricetrasmettitore
portatile
IC-M603
#35
- Ricetrasmettitore
VHF con DSC in classe D
Ref.
Ref. 05722013
05722425
Accessori opzionali dedicati
Specifiche tecniche - pag. 75
0560
Apparato conforme alla direttiva comunitaria 1999/05/CE
(R&TTE) per l'uso a bordo delle navi mercantili, pescherecci
(fino a 24 mt), imbarcazioni pesca/turismo e diporto italiane,
non soggette a SOLAS
18
www.marcucci.it
BP-245N Pacco batterie Li-Ion 7.4V/2000 mA/h
Ref. 05733311
BC-166 Caricabatterie - Richiede BC-147SE adattatore di rete
Ref. 05732258
BC-147SE Alimentatore per BC-166
Ref. 05732253
BC-119N Caricabatterie rapido - Richiede AD-114 e BC-145SE
Ref. 05732198
AD-114 Adattatore per BC-119N e BC-121N
Ref. 05732009
BC-145SE Alimentatore rete per BC-119N
Ref. 05732226
BC-121N Caricabatterie rapido a 6 posti - Richiede AD-114 e BC-157S
Ref. 05732453
BC-157S Alimentatore per BC-121N
Ref. 05732451
CP-17L Cavo accendisigari per ricarica in auto con BC-119N
Ref. 05732410
OPC-515L Cavo cc per BC-119N
Ref. 05730506
OPC-478 Cavo RS-242C di programmazione - Richiede OPC-922
Ref. 05730451
OPC-478UC Cavo USB di programmazione - Richiede OPC-922
Ref. 05730402
OPC-922 Adattatore per OPC-478/478UC
Ref. 05730452
HM-167 Microfono/altoparlante waterproof IPX8
Ref. 05731170
HS-94 Microfono/auricolare - Richiede OPC-1392
Ref. 05731465
HS-95 Cuffia/microfono - Richiede OPC-1392
Ref. 05731438
HS-97 Auricolare/laringofono Richiede OPC-1392
Ref. 05731439
OPC-1392 Cavo adattatore per HS-94/95/97
Ref. 05731395
MB-86 Clip ruotante da cintura
Ref. 05730063
FA-S59V Antenna di ricambio
Ref. 05752260
CS-M72 Software programmazione per PC (per rivenditori)
Ref. 05730320
CP-23L Cavetto/presa accendisigari
Ref. 05732419
R i c e t r a s m e t t i t o r i p o r tat i l i V H F - U H F
RICETRASMETTITORI VHF PORTATILI
ICOM IC-M87
2 radio in 1: Nautico+PMR professionale
Ultra-compatto con lunga autonomia operativa
VHF nautico e PMR per uso professionale
L'IC-M87 è il più piccolo palmare ad uso nautico sul mercato che permette di operare anche in banda PMR in VHF da 146 -174MHz (per utenze professionali autorizzate).
Canali internazionali VHF e 22 canali programmabili in PMR
In modalità PMR sono disponibili fino a 22 canali programmabili in base alle esigenze
dell'operatore (per utenze professionali autorizzate) per comunicazioni in banda VHF.
Sistema di segnalazione CTCSS/DTCS in modo PMR
Canalizzazione 12.5 kHz nella modalità PMR, in adeguamento alle normative che prevedono l'utilizzo di una spaziatura ridotta, 25 kHz in banda marina.
5W di RF e 1W nella versione Atex con pacco batterie Li-Ion in dotazione
E' possibile un'autonomia fino a 15 ore di uso continuo (5% trasmissione - 5% ricezione
- 90% stand-by) con il pacco batterie BP-227, agli Ioni di Litio, 7,4V/1850 mAh e BP227AX da 7,4V/1700mAh per la versione Atex.
Anche in versione Atex
La particolare costruzione dell'apparato permette l'uso in ambienti con alta possibilità di deflagrazione o a rischio incendio, rendendolo quindi ideale per l'impiego in aziende petrolchimiche, impianti petroliferi, stive con alta saturazione di sostanze infiammabili. Per operare
in massima sicurezza è essenziale utilizzare gli accessori a sicurezza Atex dedicati. In III di
copertina informazioni sull'elenco dei gas e vapori inclusi nella classificazione Atex.
Inoltre:
•Dual e Tri-Watch (Non disponibile in
•Funzione semplificata di scansione TAG.
modalità PMR).
•Tasto Monitor.
•Waterproof IPX7, a norme MIL-STD 810. •Avvio automatico della ricerca
•Tastiera e display retroilluminati con
•Indicazione in 4 livelli dello stato di
contrasto regolabile in 4 livelli.
carica della batteria.
•Accesso immediato al canale 16.
•Autodiagnosi all'accensione.
Atex
IPX7
Ni-MH
Li-Ion
Dotazione: pacco batterie ricaricabile BP-227 agli Ioni di Litio da 7,4V/1850mAh e per
la versione Atex BP-227AX da 7,4V/17000mAh, caricabatterie da tavolo BC-152 con alimentatore da rete BC-147SE, antenna FA-S59V, clip snodabile da cintura e manuale d'uso
in italiano.
IC-M87 #05 - Ricetrasmettitore portatile
IC-M603
#35
- Ricetrasmettitore
VHF con
DSC in classe
IC-M87
#15
- Ricetrasmettitore
portatile
- Versione
Atex D
Ref. 05722003
Ref. 05722004
05722425
Ref.
Accessori opzionali dedicati
Ex ib IIA T3
Classificazione approvata per apparati Atex.
0560
CONFORMITA' R&TTE 99/05/CE
Per comunicazioni bordo-bordo, terra-bordo e viceversa,
per navi mercantili e imbarcazioni da diporto italiane,
non soggette a SOLAS, ed in ausilio alle operazioni portuali
Specifiche tecniche - pag. 75
BP-226 Contenitore per 5 batterie AA (Non Atex)
Ref. 05733285
BP-227 Batteria Li-Ion 7.4V/1950 - 1850mAh (Non Atex)
Ref. 05733287
BP-227AX Batteria Li-Ion 7.4V/1950 - 1850mAh Atex
Ref. 05733291
BC-152 Caricabatterie lento rich. BC-147SE
Ref. 05732227
BC-119N Caricabatterie rapido - Richiede AD-100 #11 e BC-145SE
Ref. 05732198
AD-100#11 Adattatore per BC-119N/121N
Ref. 05732016
BC-145SE Alimentatore per BC-119N
Ref. 05732226
BC-121N Caricabatterie rapido da tavolo - Richiede AD-100 #11e BC-145SE
Ref. 05732453
BC-157S Adattatore ca per BC-121N
Ref. 05732452
HM-138 Microfono/altoparlante waterproof IPX7
Ref. 05731034
HM-159SC Microfono/altoparlante IP54
Ref. 05731165
HM-168 Microfono/altoparlante IPX7
Ref. 05731171
OPC-515L Cavo cc per BC-152
Ref. 05730506
OPC-966U Cavo USB di programmazione
Ref. 05730454
OPC-966 Cavo RS-232C di programmazione
Ref. 05730457
CP-17L Cavetto/presa accendisigari
Ref. 05732410
CP-23L Cavetto/presa accendisigari
Ref. 05732419
CS-M87 Software programmazione per PC (per rivenditori)
Ref. 05730170
FA-S59V Antenna di ricambio
Ref. 05752260
MB-86 Clip ruotante da cintura
Ref. 05730063
3199B Custodia in nylon
Ref. 05734220
6199B Custodia in cuoio
Ref. 05734223
www.marcucci.it
19
RICETRASMETTITORI VHF PORTATILI
IC-GM1600
Ricetrasmettitore GMDSS* per imbarcazioni
di salvataggio
Progettato per impieghi professionali e d'emergenza, particolarmente adatto per l'impiego su
navi di piccole e medie dimensioni, per imbarcazioni di salvataggio, diporto e pescherecci.
*Solo se completo di batteria al litio BP-234 (opzionale)
Resistente agli urti, waterproof, con certificazione MED
Con la certificazione MED, ha di fatto superato test molto più severi e restrittivi rispetto allo
standard IPX7 relativo ad apparati adibiti alla sicurezza e sopravvivenza in mare; l'ICGM1600 è quindi un apparato adatto per l'utilizzo in condizioni estreme.
Eccellente qualità audio!
Grazie all'innovativo sistema di protezione dell'altoparlante, con rimozione dell'acqua,
è scongiurata l'infiltrazione d'acqua marina all'interno dell'apparato. La resa audio sarà
sempre ottimale anche in condizioni critiche.
Pacco batterie agli ioni di litio da 7,4V - 980mAh
Il pacco batterie BP-252 in dotazione offre un'elevata autonomia di funzionamento. Il pacco
batteria a slitta, è pratico e veloce da inserire ed estrarre.
Inoltre:
•Semplice da usare, accesso diretto con tasto dedicato al canale 16.
•Ampia tastiera retroilluminata per la visione notturna e pulsanti ad effetto tattile.
•Display LCD ad alto contrasto e ampio angolo di lettura
•Indicatore di trasmissione/ricezione a Led ad alta luminosità.
•Funzione di autodiagnosi all'accensione.
•Programmabile da PC.
IPX7
Li-Ion
Litio
Dotazione: pacco batterie BP-252 ricaricabile agli Ioni di Litio da 7,4V/980mAh, caricabatterie BC-173 lento da tavolo con alimentatore da rete BC-147SE, antenna FA-S61V,
cinghiello da polso, staffa da cintura MB-103Y e manuale d'uso in italiano.
IC-GM1600
#31
- Ricetrasmettitore
VHF
IC-M603 #35
- Ricetrasmettitore
VHF
conGMDSS
DSC in palmare
classe D
Ref.
Ref. 05722014
05722425
Accessori opzionali dedicati
IC-GM1600 GMDSS
Approvazione GMDSS
ETS 300 225 3rd edition, IMO, ITU, SOLAS
Modulo B - Certificato n° 09212012/AA/00
Scadenza 21 ottobre 2014
Specifiche tecniche - pag. 75
20
www.marcucci.it
BP-234 Batteria al Litio non ricaricabile 9V/3300mAh per solo uso "On Scene"
Ref. 05733303
BP-252 Batteria ricaricabile Li-Ion 7,4V/980mAh solo uso On Board
Ref. 05733304
BC-173 Caricabatteria lento
Ref. 05732203
BC-147SE Adattatore da rete per BC-173
Ref. 05732253
HM-167 Microfono/altoparlante waterproof IPX8
Ref. 05731170
HS-94 Microfono/auricolare - Necessita OPC-1392
Ref. 05731465
HS-95 Cuffia/microfono - Necessita OPC-1392
Ref. 05731438
HS-97 Cuffia/laringofono - Necessita OPC-1392
Ref. 05731439
OPC-1392 Cavo adattatore per HS-94/95/97
Ref. 05731395
CS-GM1600 Software di programmazione (per rivenditori)
Ref. 05730147
OPC-478 Cavo RS-232C di programmazione - Necessita OPC-922
Ref. 05730451
OPC-478UC Cavo USB di programmazione - Necessita OPC-922
Ref. 05730402
OPC-922 Adattatore per OPC-478/478UC
Ref. 05730452
FA-S61V Antenna di ricambio
Ref. 05752025
