Diapositiva 1 - frigo system

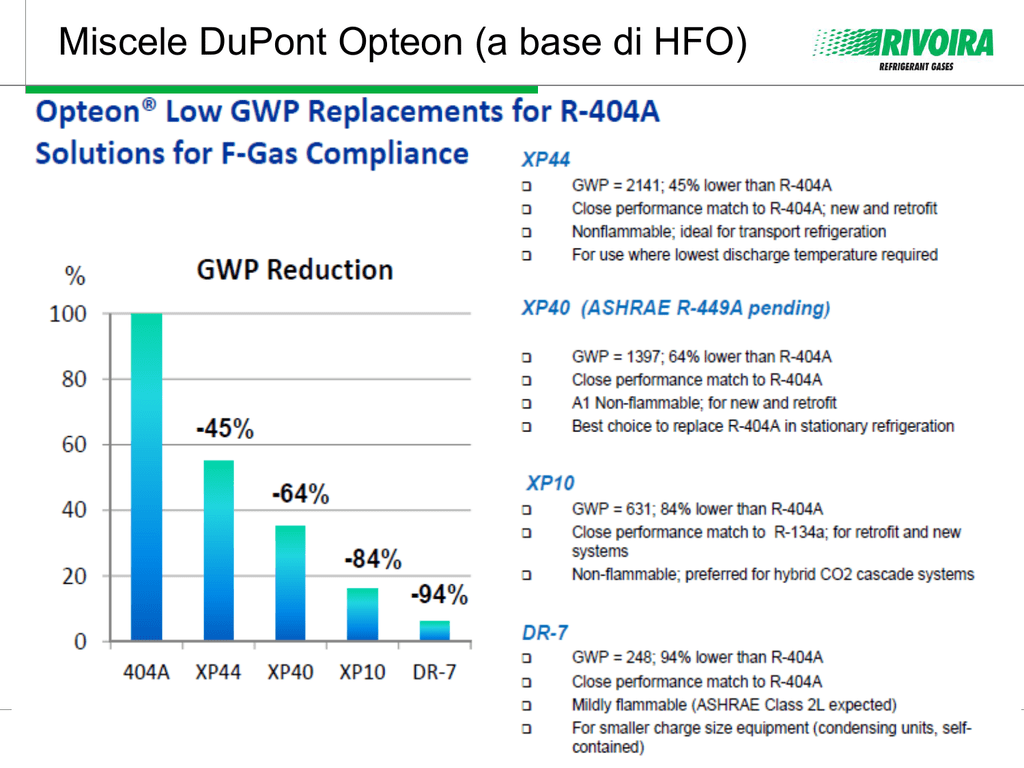

Miscele DuPont Opteon (a base di HFO)
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Trasporti Refrigerati
Possibili strategie come
conseguenza dell’ F-Gas
Non sono previsti divieti, o limiti di
GWP per gli impianti nuovi
MA
I refrigeranti ad elevato GWP
diventeranno sempre più costosi.
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Trasporti Refrigerati: Opteon XP44 (R-452A)
APPLICAZIONI:
Trasporti Refrigerati a Media e Bassa Temperatura
• Semirimorchi refrigerati
• Camion refrigerato
• Furgoni refrigerati
• Containers refrigerati
Refrigerazione Commerciale ed industriale a media a bassa temperatura
Adatto a Nuovi Impianti, o al retrofit di sistemi esistenti
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Trasporti Refrigerati: Opteon XP44 (R-452A)
VANTAGGI:
•Nessun danno all’ozono e basso GWP (riduz. > 45% vs. R-404A)
• Nessun aumento della temp. di scarico del compressore (vs. R-404A)
•Miglioramento Efficienza Energetica (vs. R-404A e R-507)
•Permette retrofit facili, veloci e di basso costo da R-404A / R-507
•Sicuro e non infiammabile (ASHRAE A1)
•Approvato ed adottato dai principali costruttori di apparecchiature ed
impianti
•Miscibile con i lubrificanti POE
•Si può rabboccare il circuito dopo ogni perdita
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Trasporti Refrigerati: Opteon XP44 (R-452A)
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Trasporti Refrigerati: Opteon XP44 (R-452A)
R404A
Opteon® XP44 (R452A*)
GWP=3922 (AR4)
GWP = 2141 (AR4)
89
www.facebook.com/RivoiraRefrigerants
www.rivoiragas.com
Evaporating Temp = -35ºC, Condensing Temp = 45ºC, Total Superheat
= 13K, Liquid Subcool
Trasporti Refrigerati: Opteon XP44 (R-452A)
90
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Opteon XP40 (R-449A)
Per la sostituzione del R-404A negli impianti di
refrigerazione “stazionari” a temperature Medie e
Basse, DuPont propone il refrigerante
Opteon XP40 (R-449A)
91
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Opteon XP40 (R-449A)
92
PROPRIETA’
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Opteon XP40 (R-449A)
APPLICAZIONI
 Supermercati
– Impianti centralizzati
– Banchi frigo con unità condensatrice remota
 Banchi frigoriferi singoli
 Celle frigorifere
 Nuove apparecchiature / Retrofit di sistemi
esistenti (ad R-404A / R-507)
www.rivoiragas.com
93
www.facebook.com/RivoiraRefrigerants
Confronto Opteon XP40 / R-404A
94
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Case History: Retrofit da R-507 a XP40 (1)
Conversione dei sistemi di refrigerazione: una catena di supermercati
olandesi passa dall’R-507A al nuovo refrigerante DuPont™ Opteon®
XP40
Rispetto all’R-404A/R-507A, Opteon® XP40 vanta un potenziale di riscaldamento globale
inferiore del 65 % e un’efficienza energetica notevolmente superiore

Norimberga, 14 ottobre 2014. Nel quadro del programma che prevede il taglio delle
emissioni di biossido di carbonio (CO2), una catena di supermercati olandese sta
convertendo i sistemi di refrigerazione di 200 punti vendita al nuovo refrigerante
DuPont™ Opteon® XP40 (R-449A). La società ha preso tale decisione a seguito di una
serie di prove pratiche condotte in collaborazione con DuPont Chemicals & Fluoroproducts
e la società di consulenza olandese P.W. Vlaskamp B.V. Refrigerants Consultancy,
Sleeuwijk. Opteon® XP40 fa parte della nuova famiglia di refrigeranti a basso GWP di
DuPont ed è in grado di sostituire l’R-404A/R-507A negli impianti di refrigerazione
commerciali e industriali a basse e medie temperature nuovi ed esistenti. Grazie a un
GWP di 1397, presenta un potenziale di riscaldamento globale inferiore del 65 % rispetto
ai refrigeranti precedentemente utilizzati. Inoltre, l’elevata efficienza energetica consente di
ridurre significativamente le emissioni totali di CO2 prodotte dai sistemi di refrigerazione.
www.rivoiragas.com
95
www.facebook.com/RivoiraRefrigerants
Case History: Retrofit da R-507 a XP40 (2)

Il retailer olandese intende tagliare le emissioni di CO2 per metro quadrato di superficie di
vendita del 20 % rispetto ai livelli del 2008 entro il 2020. Il programma prevede anche di
diminuire le emissioni di gas a effetto serra dovute alle perdite e al consumo energetico di
sistemi di refrigerazione a medie e basse temperature funzionanti con R-507A. La società
ha testato anche altri refrigeranti con un minore potenziale di riscaldamento globale.

Nell’ambito del progetto, sono già stati convertiti a Opteon® XP40 tre supermercati,
uno dall’R-407F e due dall’R-507A. Le operazioni di conversione, svolte dall’azienda
olandese Retail Technics B.V., Nijkerk durante l’orario di chiusura degli esercizi, hanno
richiesto solo tre-quattro ore di lavoro per ogni impianto. Una volta eliminato il vecchio
refrigerante, è stato sostituito l'essiccatore del filtro, come normalmente avviene in fase di
manutenzione. L’impianto è stato poi svuotato, sottoposto al test per l’individuazione di
eventuali perdite e caricato con Opteon® XP40. Grazie all’uso di valvole di espansione
elettronica e del sistema Danfoss ADAP-KOOL®1, l’impianto è stato facilmente reimpostato
inserendo nuovi coefficienti mediante un pc portatile. Non è stato necessario né sostituire
altri componenti né cambiare l’olio. Le rilevazioni effettuate prima e dopo il retrofit
hanno rivelato che il nuovo refrigerante offre un’efficienza energetica nettamente
superiore rispetto ai precedenti R-407F e R-507A.
www.rivoiragas.com
96
www.facebook.com/RivoiraRefrigerants
Case History: Retrofit da R-507 a XP40 (3)

Così il direttore tecnico: "La conversione a Opteon® XP40 è stata molto semplice e non ha
creato alcun problema. I calcoli eseguiti insieme a DuPont e Vlaskamp hanno dimostrato
che il ritorno economico sull’investimento si realizzerà in tempi accettabili grazie al
consumo energetico significativamente inferiore degli impianti di refrigerazione. Il
management ha quindi deciso di convertire circa 200 impianti attualmente funzionanti con
l’R-507A al nuovo refrigerante di DuPont. I lavori, iniziati a settembre 2014, termineranno a
breve".

La società di consulenza ha calcolato che la conversione a Opteon® XP40 contribuirà a
tagliare le emissioni di gas serra diretti totali di 10.360 tonnellate di CO2 all’anno. La catena
di supermercati anticipa quindi le disposizioni del nuovo Regolamento Europeo sui Gas-F
N. 517/2014, in vigore dal 1 gennaio 2015, che prevede una graduale riduzione della
quantità di CO2 equivalente (in tonnellate) sul mercato nel giro di 15 anni. Inoltre, dal 1
gennaio 2020, sarà vietato l’uso di HFC con GWP di 2500 o superiore per l’assistenza
sulla maggior parte delle applicazioni commerciali. Il passaggio dall’R-404A/R-507A a
Opteon® XP40 garantirà la continua conformità dei sistemi di base installati ai requisiti del
regolamento per tutto il resto della loro vita utile. La società olandese compie così un
ulteriore passo verso le nuove installazioni del futuro che saranno realizzate in base alla
risoluzione del CGF.
www.rivoiragas.com
97
www.facebook.com/RivoiraRefrigerants
Regolamento 517/2014 – Tabella conformità
www.rivoiragas.com
www.facebook.com/RivoiraRefrigerants
Regolamento 517/2014 – Tabella conformità
