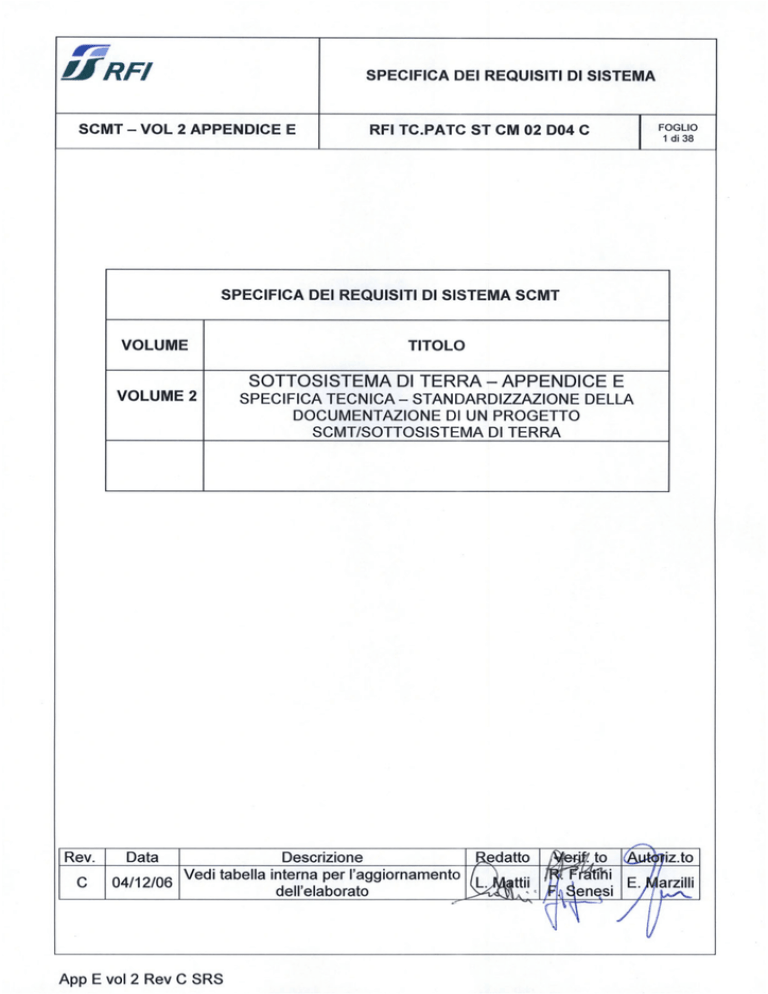

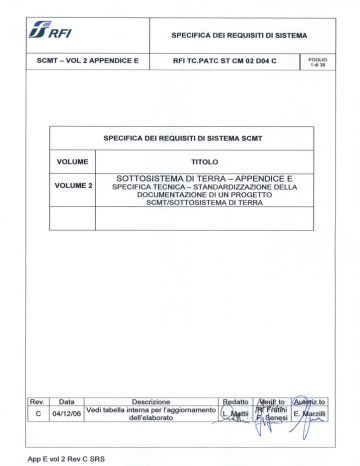

SPECIFICA DEI REQUISITI DI SISTEMA
SCMT – VOL 2 APPENDICE E
1
FOGLIO
2 di 38
INTRODUZIONE .......................................................................................................................................................... 5
1.1
1.2
1.3
1.4
2
RFI TC.PATC ST CM 02 D04 C
SCOPO DEL DOCUMENTO .......................................................................................................................................... 5
CAMPO DI APPLICAZIONE ......................................................................................................................................... 5
TERMINI E ACRONIMI UTILIZZATI ............................................................................................................................. 5
DOCUMENTAZIONE DI RIFERIMENTO ........................................................................................................................ 6
CONSISTENZA E DESCRIZIONE DELLA DOCUMENTAZIONE DI UN PDS.................................................. 7
2.1
ELENCO DISEGNI D'IMPIANTO SCMT DI UN PDS (TAV. 00/A).................................................................................. 7
2.1.1
Piano schematico SCMT (Tav. 01/A);..............................................................................................................................................7
2.1.2
Piano cunicoli SCMT (Tav. 02/A).................................................................................................................................................. 11
2.1.3
Piano cavi (Tav. 03/A)..................................................................................................................................................................... 12
2.1.4
Disposizione armadi encoder nei locali (Tav. 04/A - 01/02)....................................................................................................... 12
2.1.5
Disposizione apparecchiature negli armadi encoder (Tav. 04/A – fig. 02/02)......................................................................... 12
2.1.6
Allacciamento cavi di piazzale armadio encoder 1 "P" “2” “3” (Tav. 05/A- fig.01/03÷ 03/03)........................................... 13
2.1.7
Allacciamento tipico cassette terminali di PI con due boe commutate (Tav. 06/A- fig. 01/02) .............................................. 13
2.1.8
Allacciamento tipico cassette terminali di PI con una boa commutata (Tav. 06/A- fig. 02/02).............................................. 14
2.1.9
Circuiti elettrici di interfaccia con impianto IS (Tav. 07/A Fig.01/02÷02/02).......................................................................... 14
2.1.10 Stralci circuitali, per gli interventi sui circuiti IS, dell'allarme interruttori a scatto (Tav. 08/A) ............................................ 15
2.1.11 Circuiti e catene di alimentazione, allarme cumulativo SCMT, relè di abbattimento della velocità di deviata, circuiti Infill,
distribuzione cavi di relazione armadi encoder - impianto IS, utilizzazione contatti nuovi relè, connettori armadi encoder, riordino e
collegamento equipotenziale tra armadi encoder (Tav. 09/A)..................................................................................................................... 17
2.1.12 Associazione encoder- punti informativi e tabella di configurazione HW degli ingressi encoder (Tav. 10/A)..................... 18
2.1.13 Tavola dei cablaggi interni agli armadi encoder (tipologia di principio) (Tav. 11/A-fig. 01/02)........................................... 19
2.1.14 Tavola dei collegamenti tra gli armadi (Tav. 11/A-fig. 02/02) ................................................................................................... 19
2.1.15 Tabelle dati di Impianto (Tav. 12/A).............................................................................................................................................. 19
2.1.16 Tabella dei punti informativi (associazione percorsi - logica di appuntamento) (Tav. 13/A)................................................. 24
2.1.17 Tabelle configurazione telegrammi delle boe dei PI (Tav. 14/A)............................................................................................... 25
2.1.18 Registro delle Configurazioni (Tav. 15/A)..................................................................................................................................... 27
3
CONSISTENZA E DESCRIZIONE DELLA DOCUMENTAZIONE DI UNA TRATTA DI LINEA................. 28
3.1
ELENCO DISEGNI D'IMPIANTO SCMT DI LINEA (TAV. 00/A) .................................................................................. 28
3.1.1
Profilo di linea SCMT (Tav. 01/A) ................................................................................................................................................. 28
3.1.2
Piano cunicoli SCMT (Tav. 02/A).................................................................................................................................................. 33
3.1.3
Piano cavi (Tav. 03/A);.................................................................................................................................................................... 33
3.1.4
Disposizione apparecchiature all'interno dell’Armadio Encoder PBA 118 (Tav. 04/A-fig. 01/02)....................................... 33
3.1.5
Disposizione apparecchiature all’interno dell’Armadio encoder PBA 123 e Avv.S.06d (Tav. 04/A-fig. 02/02).................. 34
3.1.6
Allacciamento cavi di piazzale Armadio Encoder e di relazione garitta PBA 118 (Tav. 05/A-fig.01/02)............................. 34
3.1.7
Allacciamento cavi di piazzale armadio encoder e di relazione garitta PBA 118/Avv.S.06d (Tav. 05/A-fig.02/02)............ 34
3.1.8
Allacciamento tipico cassette terminali di PI con due boe commutate (Tav. 06/A-fig. 01/02) ............................................... 34
3.1.9
Allacciamento tipico cassette terminali di PI con una boa commutata (Tav. 06/A-fig. 06/02)............................................... 34
3.1.10 Circuiti elettrici di interfaccia con PBA 118, circuiti di alimentazione, allarme SCMT (Tav. 07/A-fig.01/02).................... 35
3.1.11 Circuiti elettrici di interfaccia con PBA 123 e AvvS06d, circuiti di alimentazione, allarme SCMT (Tav. 07/A fig. 02/02) 35
3.1.12 Associazione encoder-punti informativi e tabella di configurazione HW degli ingressi encoder (Tav. 10/A)...................... 35
3.1.13 Tavola dei cablaggi interni armadio Encoder (Tav. 11/A) ......................................................................................................... 36
3.1.14 Tabelle dati impianto (Tav. 12/A)................................................................................................................................................... 36
3.1.15 Tabelle dei punti informativi (logica di appuntamento) (Tav. 13/A).......................................................................................... 36
3.1.16 Tabella configurazione telegrammi delle boe dei PI (Tav. 14)................................................................................................... 36
3.1.17 Registro delle configurazioni (Tav. 15/A)...................................................................................................................................... 36
4
ALLEGATI TIPOLOGICI.......................................................................................................................................... 37
App E vol 2 Rev C SRS
FOGLIO
3 di 38
Revisioni del documento:
Rev.
Aggiornamenti Elaborato
Descrizione
Data
A01
A02
A03
10/05/01
23/07/01
24/12/02
A04
14/02/03
A05
29/05/03
B
24/05/04
Prima Emissione
Seconda Emissione
Completata la documentazione con i paragrafi mancanti 2.1.1, 3.1.1 e
interamente aggiornata secondo le ultime modifiche apportate ai tipologici.
− Inserito sulla tavola 13 la nuova figura 14/14 nella quale sono raccolti
tutti i dati di configurazione di quei PI che per ogni aspetto trasmettono
packet diversi;
− Inserita l’opzione che il piano delle misure può anche essere realizzato
sottoforma tabellare;
− Nel caso di utilizzazione della rappresentazione delle variazione delle
velocità di rango e/o GdF tramite il rettangolo, quelle che variano
devono essere rappresentate in grassetto.
− Eliminata rappresentazione in grassetto dei parametri delle variazione
di velocità di rango e/o GdF che variano in presenza dell’indicazione
realizzata tramite l’apposito rettangolo;
− A seguito delle modifiche apportate ai tipologici:
− Su PS SCMT dove previsto inserito piano della distribuzione delle
zone di rallentamento e relative tabelle;
− riportato su PI di tipo PA e PRA le relative distanze obietti e di posa;
− eliminata sulle CT la messa a terra, dello schermo e corazza del
cavo delle boe;
− modificato tipologico (tav. 06 1/2) per rappresentazione di entrambe le
pose (Sx e Dx) delle CT;
− realizzata nuova tavola 11 2/2 contenente i collegamenti tra gli armadi
encoder e con il SSDT;
− modificato rappresentazione delle pagine sulle tav. 12, 13, 14, e15 per
permetterne la realizzazione in automatico con i sistema operativi
informatici (Word, Excel ecc.);
− suddiviso la tabella 15 in due parti una comune a tutte le imprese e una
specifica per ognuna.
− indicato quando è necessario riportare la pendenza sui PI S che
comandano esclusivamente movimenti con limitazione di velocità a 30
km/h, o movimenti provenienti da binario illegale con segnale
permanentemente a vi o in assenza.
- Le tabelle contenenti richiami ad altri documenti di progetto, non
riporteranno la versione e la data di realizzazione, mentre
dettagliatamente saranno riportate sull’elenco dei disegni Tav.00;
- Nell’impossibilità di risalire alla progressiva chilometrica della punta
scambi e/o della traversa limite estrema dovrà essere fatta richiesta a
RFI;
FOGLIO
4 di 38
- Sotto alle bandierine che indicano la ripresa codice di BAcc o di Infill
sarà riporta la distanza dal segnale di 1° categoria;
- E’ data la possibilità sul complesso informativo (es. RL, PA, A)
relativamente al PI RL di fare riferimento al segnale Avv… o al PA;
- E’ chiarità la modalità di rappresentazione per indicare sulla
documentazione la distanza tra due PI validi per lo stesso senso di
marcia, nonché per due PI consecutivi indifferentemente dal senso di
marcia;
- La progressiva chilometrica dei P.V.P.L è individuata dal FCL mentre
quelle dei PI aV, aF e aFV è sommando o sottraendo quella normativa
dalla progressiva del PVPL;
- E’ data indicazione quando si rende necessario la presenza del DOA e
quando non è più possibile utilizzarla;
- Sul piano delle misure i valori delle distanze parziali possono essere
indicate fino alla prima cifra decimale;
- La Tav. 11 fig.01/02 può essere suddivisa in due tavole una per
l’armadio principale e una per l’armadio secondario, in tal caso la
fig.02/02 diventa 03/03;
- Sulla fig 5 della Tav.12 riportata la finca che indica la presenza del
cartello SCMT di cui all’art. 77 del R.S.;
- E’ ammessa la possibilità di riportare l’header ERTMS sull’intestazione
del telegramma dei vari Packet;
− è indicata la modalità di rappresentazione, sul profilo di linea SCMT, di
alcune casistiche relative alla velocità di rango rilevate dal FCL;
− Rappresentazione della variazioni di rango ricadenti nella zona di
attivazione dei vincoli di protezione SCMT e del punto di commutazione
tra le due tecnologie 1023 (CW)<->180(TM);
− I dati riportati sulle colonne delle tabelle della Tav. 15 dovranno essere
protetti da apposita (Password), ad eccezione delle colonne relative ai
dati delle apparecchiature (S/N/Rev.), inoltre su queste ultime dovrà
essere previsto un rigo in bianco, necessario all’aggiornamento del
documento.
C
04/12/06
- Allineato il documento a quanto richiesto dalla seconda catena di
appuntamento e dalla ridondanza;
- Riportato sulla Tav.09 circuito Infill del segnale 07s;
- Aggiornata tabella Infill di fig. 6 e di fig.12 ridondanza della Tav.12;
- Inserito allegato 4 alla TAv.12;
- Inserita rappresentazione del Cartello di limite fermata SCMT (Art. 77 del
R.S.);
- La rappresentazione dell’equipotenzialità tra armadi encoder spostata da Tav.
08 a Tav.09;
- Sono state recepite tutte le schede approvate riguardanti la presente
appendice, in alcuni casi allineandole alle scelte concordate.
1
Introduzione
1.1 Scopo del documento
Gli obiettivi del presente documento sono:
¾ uniformare gli interventi e le rappresentazioni nelle varie tipologie di impianto;
¾ standardizzare la documentazione prevista.
1.2 Campo di applicazione
Si applica nella progettazione e nella realizzazione del SST del SCMT
1.3 Termini e acronimi utilizzati
BAcc
BAcf
CdB
CT
Do
DOA
DV
IS
PdS
SCMT
SRS
SSB
SST
Ve
vi
vl
Vo
II
CW
TM
Blocco Automatico a correnti codificate
Blocco Automatico a correnti fisse
Circuito di Binario
Corretto Tracciato
Distanza obiettivo
Distanza Obiettivo Approssimata
Itinerario Deviato
Impianto di Sicurezza
Posto di Servizio
Sistema di Controllo Marcia Treno
Specifica Requisiti di Sistema
Sotto Sistema di Bordo
Sotto Sistema di Terra
Velocità di esecuzione
via impedita
via libera
Velocità di obiettivo
Indicatore di Isolamento
Continuous Wave
Toggling Mode
FOGLIO
5 di 38
FOGLIO
6 di 38
1.4 Documentazione di riferimento
[R1] Volume 1 Appendice B;
[R2] Volume 2 Appendice B;
[R3] Volume 2 Appendice M e allegati 1,2 e tabella per il calcolo della pendenza media;
[R4] Volume 2 Appendice D e allegati 1,2 e 3;
[R5] Volume 2 Appendice N e allegato 1;
[R6] Criteri per l’applicazione delle protezioni elettriche nel SCMT su Linee non elettrificate o
elettrificate con tensione continua fino a 3 KV e non affiancate da Linea AV alimentata a 25
KV in alternata;
[R7] Volume 2 Appendice H
[R8] Volume 2 Appendice E allegato 1
2
FOGLIO
7 di 38
Consistenza e descrizione della documentazione di un PdS
La descrizione della documentazione di seguito riportata fa riferimento ai documenti di cui al
rif.[R8] e [R11]
Le tabelle contenenti i richiami ad altri documenti di progetto SCMT riporteranno solo
l’identificativo dello stesso e la denominazione dell’impianto. La versione e la data di
realizzazione saranno riportate dettagliatamente sull’elenco dei disegni (Tav. 00).
2.1 Elenco disegni d'impianto SCMT di un PdS (Tav. 00/A)
Tale elaborato oltre a riportare l'elenco delle tavole realizza anche il contenitore per la raccolta
di tutti gli elaborati. L'elenco vero e proprio sarà ripiegato all'interno quando il contenitore è
chiuso; inoltre sull'elenco delle tavole nelle apposite colonne verrà riportata la data, il numero
cronologico degli aggiornamenti nonché la redazione, la progettazione, la revisione, la
validazione, e l’autorizzazione come richiesto da procedura.
2.1.1 Piano schematico SCMT (Tav. 01/A);
Il PS SCMT deve essere realizzato come previsto dall’allegato 1 e ricavato dal piano
schematico IS con le seguenti rappresentazioni:
¾ topografia schematica del tracciato di tutti i binari centralizzati, senso di percorrenza dei
medesimi, i deviatoi all’interno dei binari centralizzati con il relativo numero e velocità di
percorrenza se superiore a 30 Km/h, tipologia di armamento (pesante o leggero) senza
indicare la tipologia di manovra;
¾ tutti i segnali di stazione, gli avvisi completi della relativa sigla, aspetti, progressiva Km,
eventuali tabelle di indicazione dei PL protetti e indicatori ausiliari senza le informazioni
trasmesse;
¾ tutti i circuiti di binario, numerazione e posizione topografica dei loro giunti di delimitazione;
¾ tutti i punti iniziali/finali di itinerario con relativi sensi di marcia anche se non presenti sul
piano schematico IS, prendendo a riferimento la Tabella delle condizioni;.
¾ marciapiedi;
¾ passaggi a livello, punti di conteggio del Bca, picchetti limite e posizionamento del FV con
relative progressive chilometriche;
¾ traverse limite almeno per:
o i deviatoi estremi presi di calcio, con relativa progressiva;
o i punti di convergenza sui movimenti contemporanei ammessi con relativa distanza dal
segnale che la protegge;
¾ progressive chilometriche delle punte scambi estreme ; nel caso in cui non siano rilevabili
dalla documentazione del Progetto di Base dovranno essere richiesta a RFI con l’invio del
progetto funzionale; la stessa procedura deve essere seguita per l’individuazione delle
FOGLIO
8 di 38
progressive chilometriche delle traverse limite dei deviatoi estremi presi di calcio;
¾ punti di ripresa campionamento codici su linee in BAcc, a valle di itinerari deviati e a valle
di zone non codificate, sul giunto dove si ha la ripresa o l’inizio della captazione del codice,
individuati da apposita bandierina direzionale con all’interno la scritta “RCC”; sotto di essa
nello spazio disponibile tra bandierina e binario sarà riportata la distanza dal segnale a
valle se questo è di prima categoria (necessaria per l’individuazione del punto di
liberazione della marcia e per i rallentamenti vedi rif. [R2] ). Il valore della distanza deve
essere arrotondato al metro per difetto;
La base così ottenuta deve essere completata con le informazioni necessarie allo sviluppo del
progetto SCMT desunte dagli elaborati forniti da FS (Fascicolo Orario e/o Fascicolo Linea,
Tabella Delle Condizioni, Programma di Esercizio SCMT di Stazione) e da elaborati già
prodotti ( piano delle misure preliminare, e verifica sul campo):
¾ posizione topografica delle boe (PI) comprensiva di:
o Tipo/funzione;
o Sigla di identificazione (riferimento ente/funzione);
esempio esplicativo applicato a due PI:
• S - S02s; a1V2:
• “S” indica che si riferisce ad un pacchetto di tipo S (segnale di 1° categoria)
• “S02s” indica che il segnale di 1° categoria cui il PI si riferisce è l’S02s;
• “a1” indica che è il primo di più PI le cui funzioni sono relative ad un avviso di
variazione di velocità o di grado di frenatura;
• “V2” indica che la variazione è di velocità ed è la seconda di quelle presenti nella
linea;
la rappresentazione di un complesso informativo (es.RL1, RL2, PA, A) fa riferimento al
segnale; ad esclusione del PI RL che può far riferimento al solo segnale oppure alla
relativa PA come di seguito riportato:
• RL1-PAAvvS22s, RL2-PAAvvS22s, PA-AvvS22s, A-AvvS22s;
• RL1-AvvS22s, RL2-AvvS22s, PA-AvvS22s,
A-AvvS22s.
o indicazione della pendenza calcolata secondo procedura del rif. [R3], relativa al tratto di
binario di valle. I PI interessati a questo dato sono quelli che concorrono al rispetto di
un vincolo restrittivo a valle. Quanto detto precedentemente vale anche per i PI dei
segnali con aspetto permanentemente a via impedita o in assenza di segnale, che
proteggono movimenti provenienti da binario illegale; in tal caso la pendenza sarà
quella relativa al segnale di protezione nello stesso senso di marcia del binario legale.
Nei Bivi in linea il valore della pendenza riportato sul PI di tipo S dovrà essere quello più
restrittivo fra le possibili direzioni da esso comandate vedi rif. [R3];
o indicazione della distanza rispetto ad un vincolo restrittivo a valle. I PI interessati a tale
indicazione sono:
• i PI di ricalibrazione (distanza massima 700 m);
• i PI di anticipazione della curva di arresto;
• i PI di prossimità;
• i PI di inizio linea (se blocco a 3 aspetti);
• i PI di avviso di variazione di velocità o grado di frenatura.
o progressiva chilometrica; distanza da altri punti significativi (quotati e non) o da altri PI;
•
FOGLIO
9 di 38
La progressiva chilometrica dovrà essere prevista:
sui PI in asse ai segnali (coincide con la progressiva dei segnali stessi);
sui PI di avviso e di variazione di velocità o GdF;
sui PI in cui non esistono riferimenti con enti o altri PI;
sui PI di tipo G.
• La distanza da punti significativi (quotati e non) o da altri PI, dovrà essere prevista:
con i PI di tipo L rispetto la punta scambi estrema o rispetto alla T.L. del
deviatoio stesso preso di calcio (di norma rispettivamente 15 e 10 m);
con PI di tipo S e A se disassati da questi più di 5m;
con PI di tipo G rispetto al giunto relativo;
con PI di tipo RL e LL rispetto il successivo PI.
le distanze fra P.I. validi per lo stesso senso di marcia sono riferite sempre alle boe
2/2, ad eccezione delle distanze minime tra PI in funzione della velocità (Es.10, 25
e 36mt) che dovranno essere riferite alle boe interne dei due PI consecutivi
indifferentemente dal senso di marcia.
o numero identificativo del PI attribuito come previsto al rif.[R7].
¾ indicazione delle informazioni rilevanti ai fini del progetto:
o distanze tra segnali, in corrispondenza dei quali dovrà essere indicata la distanza dal
successivo ente significativo ai fini SCMT (distanza obiettivo segnale di valle) distinta
per:
• aspetto di via impedita (a.vi o a.R) (per il quale è trasmessa la D_Obiettivo al
segnale più lontano raggiungibile);
• corretto tracciato (CT), compreso quella per l’aspetto di Gx (secondo segnale di
valle);
• itinerario deviato (DV): quest’ultimo distinto per livelli di velocità ridotta con
l’eventuale discrimina di percorso per la stessa velocità, compresa quella per
l’aspetto R/G. Nei PS complessi quando risulta difficoltoso indicare in
corrispondenza dei segnali le informazioni sulla D_Obiettivo, è ammesso riportarle
in altro punto attraverso opportuni riferimenti;
o punti di fine SCMT contraddistinti da uno scudetto direzionale recante la scritta “FSC”,
posto in corrispondenza del PI “FP”;
o limite di area, rappresentato:
• tramite una linea verticale:
• uno scudetto con all’interno la scritta Area;
• i numeri delle due aree confinanti;
o equipaggiamento su segnali di I^ categoria con dispositivo di Infill (per la liberazione
anticipata della marcia), contraddistinti sul binario in prossimità del segnale da un
triangolo con all’interno la lettera “I” e una bandierina direzionale recante la scritta
“Infill”, posto sul giunto dove si ha l’inizio della captazione del codice 420, sotto di essa
nello spazio disponibile tra bandierina e binario, sarà riportata la distanza dal segnale a
valle (necessaria per l’individuazione del punto di liberazione della marcia e per i
rallentamenti vedi rif. [R2]). Il valore della distanza deve essere arrotondato al metro per
difetto.
o punti di avviso di variazione dei parametri di linea contraddistinti da bandierine
FOGLIO
10 di 38
direzionali recanti la scritta “av.V.(V)” o “av.V.(F) o av.V.(FV) a seconda che la
variazione sia in ordine: di velocità, di grado di frenatura o di entrambe e con la
progressiva del punto di variazione, tali PI saranno sempre posati alla distanza
normativa. La progressiva chilometrica dei P.V.P.L è individuata dal FCL, mentre quella
relativa ai PI aV, aF e aFV è ricavata sommando o sottraendo la distanza misurata
dalla progressiva del P.V.P.L.
o cartello SCMT di cui all’art. 77 del R.S con le modalità previste ai rif. [R2] e [R8]. Il valore della
distanza nei confronti del segnale alto di valle deve essere arrotondato al metro per difetto;
o cartelli di cui all’art 33 del R.S.”. Nel rilievo delle distanze di questi, qualora i valori siano
inferiori ai minimi ammessi normativi e lo scostamento maggiore dell’1%, dovranno essere
notificati alla Direzione Lavori e evidenziati sull’elaborato “Analisi del Progetto funzionale, vedi
rif.[R3] a cui si rimanda per maggior dettaglio. I cartelli potranno essere rappresentati con
all’interno i valori delle velocità per rango:
o punti di variazione dei parametri di linea contraddistinti da scudetti recanti la scritta
“PVPL(V)” o “PVPL(F) o PVPL”(FV) a seconda che la variazione sia in ordine: di
velocità, di grado di frenatura o di entrambe;
o distanza obiettivo approssimata contraddistinta da uno scudetto direzionale recante la scritta
“DOA” e numero identificativo, posizionato sui binari percorsi in deviata alla stessa velocità
ma con segnali disassati (vedi rif. [R1] ). Il punto di riferimento sarà il segnale più vicino, che
sugli altri binari sarà evidenziato tramite lo scudetto summenzionato; inoltre dovrà essere
indicata la distanza dal segnale cui il medesimo si riferisce. La DOA è applicabile quando lo
scostamento misurato tra segnali è minore o uguale del 3%; per distanze di dissassamento
inferiori a 10m i segnali sono considerati allineati ed è trasmessa la distanza al più vicino.
In presenza di variazioni di rango ricadenti nella zona di attivazione dei vincoli di protezione
di una tratta SCMT e del punto di commutazione tra le due tecnologie di trasmissione
Continuous Wave (CW) e Toggling Mode (TM), la modalità di rappresentazione dovrà
attenersi al punto 3.1.1.
¾ a completamento delle informazioni, dovranno essere riportate le seguenti tabelle:
o identificativi di area e macroarea cui appartiene il PdS;
o tipo di distanziamento adottato sulle linee afferenti il PdS, riportandone per intero la
tipologia (es. Blocco Automatico a correnti codificate: -3 aspetti per marcia sx e -2
aspetti per marcia dx);
o modalità di gestione dei segnali tramite gli encoder;
o misure di distanza non allineate rilevanti ai fini del progetto SCMT e desunte da rilievi
sul campo, non coerenti con quelle ottenute dalle progressive chilometriche riportate sul
piano schematico IS (in ogni caso le progressive chilometriche degli enti rappresentati
sul piano schematico SCMT devono. essere allineate a quelle del piano schematico IS).
Dovranno essere riportate solo le misure il cui disallineamento è > ±1%, inoltre qualora i
valori misurati siano inferiori ai minimi ammessi normativi e lo scostamento è > dell’1%,
dovranno essere notificati alla Direzione Lavori e evidenziati sull’elaborato “Analisi del
Progetto funzionale, vedi rif.[R3] a cui si rimanda per maggior dettaglio;
o legenda della simbologia e note occorrenti;
o gli aggiornamenti dell’elaborato con indicato la data, la redazione, la progettazione, la
revisione, la validazione, e l’autorizzazione come previsto da apposita procedura.
FOGLIO
11 di 38
¾ per PdS in cui siano previsti abbattimenti di velocità di deviata tramite apposite chiavi per
la gestione dei rallentamenti vedi rif.[2], sulla parte esterna destra del PS SCMT sarà
riportato:
o il piano della distribuzione delle zone di rallentamento;
o le tabelle indicanti:
• l’associazione zona/chiave/i da estrarre ed eventuali itinerari condizionati non
percorrenti il rallentamento;
• itinerari deviati soggetti all’abbattimento di velocità con relativo valore.
¾ estensione del PS SCMT in funzione della tipologia di distanziamento:
o sulle linee gestite con BAcc e BAcf a 3 aspetti il piano schematico si estenderà in
tratteggio dai segnali di protezione fino ai PBA di avviso o avviso isolato (se i circuiti di
comando e controllo non sono ubicati nel PdS) con eventuali PBA intermedi completi di
relative sigle, aspetti e progressive chilometriche; dovrà inoltre essere indicato il nome
delle sezioni BA, ed eventuali altri PI presenti;
o sulle rimanenti linee il piano schematico si estenderà in linea continua fino ai segnali di
avviso, in quanto i circuiti di comando e controllo di quest’ultimi sono ubicati nel PdS e
fanno parte di questo.
Sui P.S. agli estremi dei binari di linea dovrà essere indicata la direzione (stazione estrema
della linea) e la stazione limitrofa all’interno di parentesi.
2.1.2 Piano cunicoli SCMT (Tav. 02/A)
La tavola del piano cunicoli SCMT non presenta niente di innovativo nei confronti di quelle
tradizionali IS.
Sulla tavola sarà riportato:
¾ il PS del PdS così attrezzato:
o piano del ferro senza riportare la tipologia di armamento sugli scambi;
o numerazione degli scambi;
o segnali privi di aspetti con sola numerazione e progressiva Km;
o PI dei segnali riportando le boe separate con relativo nome contrassegnando con il
numero 2 quella in asse al segnale e con il numero 1 quella in precedenza.
¾ il disegno schematico delle canalizzazioni utilizzate dal SCMT del PdS, con le seguenti
indicazioni:
o utilizzazione di canalizzazioni esistenti e/o realizzazione di nuove specificando in tal
caso la tipologia di cunicolo, la sezione e quantità di tubi e le canalette utilizzate;
o rappresentazione della cassetta terminale in prossimità delle boe del PI con relativo
cunicolo affiorante e tubo corrugato fino alla boa;
o tra enti significativi2 dovrà essere riportata la distanza parziale, nonché la tipologia e
quantità di cavi presenti (è ammesso l’utilizzazione di simbologia diversa purché non si
alterino i contenuti;
12
Per enti significativi si intende (pozzetti, cassetta terminale, canaletta).
FOGLIO
12 di 38
o una legenda con le simbologie utilizzate per le varie rappresentazioni (è ammesso
l’utilizzazione di simbologie diverse da quelle indicate purché non si alterino i contenuti);
o altre indicazioni quando si rendesse necessario per l'interpretazione di situazioni
particolari.
Nella realizzazione del disegno del PS e delle canalizzazioni dovrà farsi riferimento alla
planimetria del PdS realizzandolo il più possibile in scala.
2.1.3 Piano cavi (Tav. 03/A)
La tavola del piano cavi SCMT non presenta niente di innovativo nei confronti di quelle
tradizionali IS.
Sulla tavola sarà riportato:
¾ schematicamente gli armadi encoder con indicazione generica del locale dove sono
installati (F.V. o altro);
¾ i cavi che si derivano da ogni armadio encoder fino alla boa del PI complete delle seguenti
indicazioni;
o tipologia di cavo;
o lunghezza e sezione fino alle boe, riportandola parzialmente tra enti (armadio encoderCT- boa.);
o CT con relativa nomenclatura:
o boe del PI orientate secondo il senso di marcia del PS SCMT, con tutte le indicazioni
compreso il nome del PI e la numerazione della boa nel PI.
2.1.4 Disposizione armadi encoder nei locali (Tav. 04/A - 01/02)
Su tale tavola sarà riportato lo stralcio del locale tecnologico che permetta l'individuazione
degli armadi encoder all'interno del locale e di eventuali altri enti del SCMT (armadi di riordino
ingressi encoder, diagnostica esterna, ecc.).
2.1.5 Disposizione apparecchiature negli armadi encoder (Tav. 04/A – fig. 02/02)
Su tale tavola sarà riportato schematicamente per ogni armadio encoder le apparecchiature
previste con il relativo posizionamento al proprio interno, complete delle indicazioni che ne
permettan o l'individuazione.
Inoltre dovrà essere redatta apposita legenda che in chiaro riporti le indicazioni degli acronimi
riportati sulle apparecchiature.
Il riempimento degli armadio con gli encoder, di norma sarà così realizzato:
¾ sull’armadio principale sino a sette encoder:
¾ sui secondari sino a sei encoder.
Se al termine di tale distribuzione dovesse risultare un armadio successivo al secondo con un
solo encoder è possibile utilizzare un posto di scorta del precedente. Per impianti di linea in
FOGLIO
13 di 38
cui sono utilizzati armadi encoder da PdS, quest’ultimi possono essere riempiti
completamente, tale soluzione è ammessa anche per PdS di piccola entità su linee a semplice
binario in cui non si prevedono ampliamenti.
La distribuzione degli encoder all’interno degli armadi per quanto possibile dovrà tener conto
della dislocazione dei segnali sui due lati della stazione (se presente più di un armadio).
Tale tavola oltre ad essere raccolta sulla serie di disegni dell’impianto, dovrà essere ubicata
nell’apposito contenitore all’interno dell’armadio encoder.
I disegni tipologici in allegato non riportano tale tavola in quanto ogni ditta costruttrice realizza
il proprio armadio secondo le proprie esigenze.
2.1.6 Allacciamento cavi di piazzale armadio encoder 1 "P" “2” “3” (Tav. 05/Afig.01/03÷ 03/03)
Su tale tavola sarà riportato:
¾ La/e morsettiera/e di uscita dell’/gli armadio/i encoder completa di tutti i morsetti con le
indicazioni previste:
o numerazione progressiva o altra indicazione che ne permetta l’immediata
individuazione;
o per ogni gruppo di morsetti riferiti ai canali seriali di ogni encoder, in prossimità sarà
riportato l’encoder e il/i segnale/i a cui si riferiscono con indicazione dei canali utilizzati;
nel caso che l’encoder non sia utilizzato verrà riportato scorta;
o collegamento schematico dei cavi con i relativi colori dalla morsettiera dell’armadio
encoder fino alla CT indicando le eventuali ridondanze (incrocio tra encoder);
o all’interno della CT dovranno essere rappresentati i morsetti con relativa numerazione e
l’ammarro dei cavi di arrivo dall’encoder, nonché il nome della CT;
o rappresentazione schematica dei cavi in uscita in tratteggio con le boe rappresentate
secondo il proprio senso di marcia, indicandone il numero e il nome del PI;
o nome del PI servito.
2.1.7 Allacciamento tipico cassette terminali di PI con due boe commutate (Tav. 06/Afig. 01/02)
Per allacciamento tipico si intende il disegno generico valido per le suddette tipologie di PI.
¾ il disegno schematico della cassetta terminale con all’interno:
o la morsettiera con i relativi morsetti numerati;
o i conduttori di arrivo e di uscita con relativo colore;
o il numero della boa a cui il cavo deve essere collegato.
¾ l’ente da cui proviene il cavo;
¾ la tipologia dei cavi utilizzati;
¾ la rappresentazione delle CT in posa destra e posa sinistra evidenziano le due diverse
situazioni di allacciamento alla boe;
FOGLIO
14 di 38
¾ una tabella riepilogativa dei PI che utilizzano la CT distinta per posa;
Per convenzione è stato stabilito che il cavo della boa 1 deve essere collegato sempre ai
morsetti 01-02 della CT mentre il cavo della boa 2 ai morsetti 03-04.
2.1.8 Allacciamento tipico cassette terminali di PI con una boa commutata (Tav. 06/Afig. 02/02)
Vale quanto detto al punto precedente con la differenza che sul PI c’è solo una boa
commutata sempre collegata ai morsetti relativi alla boa 2.
2.1.9 Circuiti elettrici di interfaccia con impianto IS (Tav. 07/A Fig.01/02÷02/02)
Su tale tavola sono riportate le condizioni di interfaccia tra l’impianto IS e il SCMT necessarie
per la gestione delle informazione di segnalamento previste.
La tavola è così strutturata:
¾ una parte riferita all’impianto IS con le rappresentazioni previste per le varie tipologie di
appartati, dove viene riportato:
o catene di alimentazione generiche con riferimenti agli interruttori posti a protezione
degli ingressi encoder;
o fusibili di protezione degli encoder ( su ramo positivo dell’interfaccia);
o le condizioni IS, complete di tutte le indicazioni a seconda della tipologia dell’ impianto
(es. connettori, tocchi delle unità, riordini ecc.).
¾ una parte riferita agli encoder, dove verrà riportato:
o in modo generico l’armadio encoder con all’interno tutti gli encoder utilizzati;
o in prossimità di ogni encoder all’interno dell’armadio i connettori degli ingressi utilizzati,
debitamente numerati; alla numerazione già prevista sarà aggiunto anche il numero che
indica l’armadio di appartenenza (es. 1E111 per l’armadio 1, 2E111 per l’armadio 2
ecc.);
o su ogni encoder, l’indicazione della posizione occupata all’interno dell’armadio, il
segnale a cui si riferisce e gli aspetti gestiti; qualora un solo encoder gestisca più di un
segnale, la parte riferita ad ognuno sarà separata con tratteggio e all’interno di ciascuna
sezione dovrà essere indicato il nome del segnale cui la sezione si riferisce;
¾ una parte riferita al riordino degli ingressi degli encoder, completa dei circuiti e connettori,
dove sarà riportato:
o la parte riferita all’impianto IS se realizzato su propri telai;
o la parte riferita all’armadio encoder se il riordino è realizzato all’interno di questo;
o la parte tra l’impianto IS e l’armadio ENCODER se il riordino è realizzato in prossimità di
quest’ultimo
FOGLIO
15 di 38
2.1.10 Stralci circuitali, per gli interventi sui circuiti IS, dell'allarme interruttori a scatto
(Tav. 08/A)
Su tale tavola sono riportati tutti gli interventi realizzati sui circuiti esistenti, creazione di
eventuali ripetuti, modifiche da apportare all'impianto per adeguamento, o necessarie per il
sistema SCMT.
La tavola sarà così realizzata:
¾ i circuiti di nuova realizzazione saranno disegnati con tratto continuo fino
all'interconnessione con le condizioni esistenti, completi di tutte le numerazioni previste;
inoltre in prossimità di tali punti saranno riportate anche apposite lettere assegnate
progressivamente ad ogni condizione (necessarie per il riferimento sull'impianto esistente).
Per non creare equivoci, dove dovrà essere inserita la nuova condizione sul circuito
esistente, saranno riportate sulla tavola anche le condizioni immediatamente a monte e a
valle comprese eventuali condizioni che si derivassero in parallelo o altre che rendessero
più agevole l'individuazione. Tali condizioni saranno realizzate in tratteggio, complete di
numerazione dei connettori sui punti di interconnessione con la nuova condizione, inoltre
sarà riportata anche la numerazione per l'individuazione del tocco dell'unità. Sotto ad ogni
stralcio circuitale sarà riportato un proprio numero progressivo, (necessario per il
riferimento sui disegni dell'impianto esistente) ed i riferimenti al circuito su cui interviene
(nome che identifica il circuito dell’impianto esistente e relativa tavola);
¾ eventuali modifiche necessarie:
o a garantire l’estesa minima di1350 m per il codice 180 e superiori se linea attrezzata con
più di 4 codici (secondo quanto previsto dalla Specifica Tecnica n. 304350 ed. Aprile
1992 e successive integrazioni); in prossimità della modifica dovrà essere riportato
anche lo stralcio dell'andamento codici modificato;
o alla codificazione dei cdb a valle di deviate nel caso di passaggi tra binari codificati o per
garantirne le estese minime di codice come previsto dalla circolare “Norme per
l’ubicazione e l’aspetto dei segnali I.E. 5113/806 del 19/05/81” e successive modifiche;
o a garantire a seguito di una sequenza logica-restrittiva sul giunto (per segnale a valle
disposto a v.i.) lo spazio minimo di arresto in funzione del tipo del blocco in esercizio
(esempio se 4 codici alla sequenza 270-180 deve essere garantita la distanza minima ≥
2700m al segnale a v.i, indipendentemente dalla categoria di appartenenza della linea.),
relativamente alle sole modifiche ricadenti nel PdS.
¾ dovrà essere realizzata la tabella prevista per l'utilizzazione dei contatti dei relè esistenti
utilizzati anche su SCMT, solo nel caso che detta tavola sull’impianto non esista, altrimenti
dovrà essere aggiornata in r/g la tavola esistente;
¾ gli stralci circuitali relativi agli allarmi degli interruttori a scatto di tipo FS da aggiungere sui
telai esistenti, saranno riportati solo nei casi in cui per l’attivazione degli allarmi siano
necessari dei nuovi cablaggi sul telaio, o nel caso di utilizzazione di nuove unità; le sole
modifiche relative ai dati e presenza dell'IS saranno realizzate in rosso e giallo
direttamente sulle tavole esistenti.
¾ In alcune tipologie di impianti gli interruttori (Stötz) posti a protezione degli alimentatori
delle varie tensioni (sul ramo del 380 o 150 v) sono controllati sull'allarme; anche i nuovi
FOGLIO
16 di 38
interruttori posti a protezione degli armati encoder dovranno essere inseriti su tale catena,
in tal caso potrebbe rendersi necessario realizzare degli stralci circuitali per l'individuazione
dell'intervento sulla tavola esistente. Sulla medesima catena (o in mancanza di questo su
altro allarme relativo all’alimentazione), se installato il dispositivo di isolamento, dovrà
essere inserito l’allarme per minima soglia Il dispositivo dovrà inoltre essere controllato
sulla RCE /OR dell’impianto IS se ne esistite la disponibilità.
Sulle tavole dell'impianto esistente e su una copia fornita da RFI (necessaria per gli
aggiornamenti dell’archivio, di competenza RFI), nei punti dove devono intervenire le nuove
condizioni saranno riportati dall’impresa in giallo e rosso (o altri colori se quelli fossero già
presenti sugli elaborati d’impianto) i riferimenti ai cui estremi devono essere evidenziate le
coordinate necessarie per l'individuazione delle condizioni disegnate sulla Tav.08 SCMT;
dovranno inoltre essere riportate le modifiche agli elaborati per l’utilizzazione dei connettori
(morsettoni), tocchi delle unità ecc..
Le coordinate consistono in:
1. lettere riportate agli estremi delle condizione da inserire;
2. numero di riferimento della modifica;
3. Tav.08 SCMT.
Qualora alcuni degli interventi di cui al titolo siano realizzati direttamente sulle tavole
dell'impianto esistente nessun riferimento dovrà essere riportato su queste tavole. Inoltre se
tutte le modifiche sono realizzate direttamente sulle tavole esistenti, la Tav.08 non sarà
prodotta e sull'elenco sarà riportato (PM).
Sul frontespizio delle tavole d’impianto così modificate, dovrà essere riportato, in rosso, un
ulteriore livello di modifica, rispetto a quelli già esistenti, con la data e la descrizione
“Modifiche per inserimento delle condizioni di interfaccia IS-SCMT” e con l’indicazione del
nome di chi ha eseguito materialmente gli inserimenti in rosso/giallo sugli elaborati d’impianto.
Per impianti realizzati a unità, nei casi in cui si rendessero necessarie delle modifiche alle
unità tipiche e/o atipiche, solo per alcuni enti o punti che rappresenta dovrà essere realizzata
copia, a cura dell’impresa, delle unità modificate in rosso e giallo riportando sul frontespizio
“Questa unità vale solo per …….” con l’indicazione degli enti o dei punti d’impianto per cui è
valida, ed inserirle nell’elenco dell’impianto IS, mentre sui tocchi utilizzati nelle varie tavole
d’impianto dovrà essere evidenziato che tale unità è stata modificata, tramite l’aggiunta di una
“M” sulla finca che indica la tipologia; Inoltre delle unità personalizzate dovranno essere forniti
i files su supporto informatico per l’inserimento in archivio.
Quanto previsto per i disegni d’impianto dovrà essere realizzato anche per la copia fornita da
RFI per l’aggiornamento dell’archivio
L’eventuale nuova unità atipica realizzata per raggruppare tutti i relè oggetto
d’implementazione SCMT, dovrà per quanto possibile essere realizzato con le stesse modalità
delle unità esistenti. L’elaborato dovrà essere fornito su supporto informatico.
Le nuove tavole di SCMT dovranno essere consegnate oltre che in formato cartaceo anche in
formato elettronico dwg secondo la versione concordata sul contratto.
FOGLIO
17 di 38
2.1.11 Circuiti e catene di alimentazione, allarme cumulativo SCMT, relè di abbattimento
della velocità di deviata, circuiti Infill, distribuzione cavi di relazione armadi
encoder - impianto IS, utilizzazione contatti nuovi relè, connettori armadi
encoder, riordino e collegamento equipotenziale tra armadi encoder (Tav. 09/A)
Su tale tavola, saranno riportati tutti i nuovi circuiti da realizzare per il SCMT e sarà così
strutturata:
¾ stralcio del pannello di alimentazione, contenente le apparecchiature per alimentare gli
armadi encoder e i collegamenti necessari dal prelievo della fonte di energia fino
all'ammarro sull'armadio encoder per quanto previsto al rif.[R4], completo delle indicazioni
(descritte alla Tav.08) per l'interconnessione con la tavola d’impianto esistente;
¾ catene della distribuzione delle alimentazione (a 24 o 48 Vcc) in rappresentazione bifilare,
che attraverso le condizioni dell'impianto IS alimentano i vari ingressi digitali vitali
dell'encoder, complete di:
o interruttori di protezione agli ingressi;
o riferimento ai fusibili di protezione degli ingressi encoder per una maggiore selettività in
caso di guasto
o connettori (o morsetti) di riordino tra armadi;
o connettori (o morsetti) delle unità, riportando sotto anche l'unita di appartenenza e la
Tav. SCMT dove utilizzato l'ingresso.
¾ nel caso in cui nel PdS siano previste le chiavi per l’abbattimento di velocità di deviata, su
tale tavola saranno riportati i circuiti necessari per la gestione della riduzione di velocità a
30k/h sui Bivi in linea per passaggi tra linee diverse e 60 k/h nei restanti PdS come previsto
al rif.[R4], nonché le marche delle chiavi utilizzate;
¾ nel caso in cui nel PdS sia previsto l’Infill dovrà essere riportato il dispositivo di
generazione del codice e il circuito di comando;
¾ allarme SCMT:
o presenza di PDP, in questa configurazione dovranno essere riportati i collegamenti tra:
• FUD e armadio PDP;
• FUD e armadio IS;
• armadio IS e armadio PDP;
• armadio IS e BM del DM;
• PDP e armadio APS per il quale dovrà essere indicato:
Schematicamente l’/gli armadio/i “ATPS”utilizzati nel percorso;
la disposizione schematica delle TA 10 utilizzate all’interno dell’/gli armadio/i
“ATPS”;
le coppie utilizzate.
Per la completa trattazione del SSDT vedi rif.[R5];
o assenza del PDP; in questa configurazione dovranno essere riportati i collegamenti tra:
FUD e armadio IS;
armadio IS e BM del DM.
Dovranno inoltre essere inseriti i contatti di allarme SCMT sui circuiti di trasmissione
dell’allarme generico al PdS di controllo limitrofo se l’impianto è impresenziabile in TP,
FOGLIO
18 di 38
al DCO o al PCPP se l’impianto è telecomandabile (come previsto rif.[R5]);
¾ dovrà essere realizzata la tabella prevista per l'utilizzazione dei nuovi contatti relè utilizzati
su SCMT, solo nel caso in cui tale documentazione sull’impianto IS è presente come
documento indipendente;
¾ utilizzazione degli ingressi digitali vitali dei connettori degli encoder, disegnati per armadio,
riportando su ognuno, il connettore con cui è corrispondente, il numero dell'encoder a cui si
riferisce e il tipo di cavo di relazione utilizzato, mentre su ogni morsetto utilizzato la relativa
tavola SCMT di utilizzazione, con eventuali molle di corto circuito (cc) (nei casi di
condizioni prese in derivazione da altre);
¾ qualora sia previsto il riordino delle condizioni in prossimità o all’interno dell’armadio
encoder, anche su questi connettori sarà utilizzata la stessa modalità di rappresentazione
del punto precedente per individuare la relazione;
¾ sarà riportato schematicamente la distribuzione dei cavi di relazione tra gli armadi encoder
e gli armadi IS, l'armadio di riordino in prossimità degli armadi encoder (se presente), con il
quadro di distribuzione e con l’armadio degli interruttori di tipo FS;
¾ dovrà essere riportato come previsto al rif.[R7] quando gli armadi encoder sono più di uno,
il collegamento equipotenziale tra gli armadi encoder;
Qualora alcuni degli interventi di cui al titolo siano realizzati direttamente sulle tavole
dell'impianto esistente nessun riferimento sarà riportato su questa tavola.
2.1.12 Associazione encoder- punti informativi e tabella di configurazione HW degli
ingressi encoder (Tav. 10/A)
Su tale tavola sarà riportato l’associazione encoder-Punti Informativi (PI) e una tabella per
ogni encoder dove saranno indicati tutti gli aspetti interfacciati, con relativa configurazione
degli ingressi e per ogni canale dell’encoder la boa del PI gestita.
La tavola sarà così realizzata:
¾ il PS del PdS di dimensioni ridotte, su cui sarà riportato solo il piano del ferro senza le
tipologie dell'armamento degli scambi, il numero dei deviatoi, i segnali con tutti gli aspetti e
gli scudetti. Inoltre su ogni segnale sarà riportato il PI e schematicamente l’encoder con i
relativi canali seriali e i loro collegamenti alle boe che gestiscono oppure “scorta “se non
utilizzati;
dovranno essere realizzate delle apposite tabelle una per ogni encoder, sulle quali saranno
riportati gli ingressi, i segnali con gli aspetti interfacciati compreso il rosso, gli eventuali
aspetti associati, ingressi aggiuntivi, ulteriori condizioni interfacciate, la configurazione degli
ingressi che assume l'encoder per ogni aspetto interfacciato e i canali seriali associati alle
boe dei PI gestiti dall'encoder.
FOGLIO
19 di 38
2.1.13 Tavola dei cablaggi interni agli armadi encoder (tipologia di principio) (Tav. 11/Afig. 01/02)
Questa tavola non viene allegata in quanto redatta da ogni impresa secondo le proprie
esigenze.
Dovrà comunque contenere tutti i collegamenti tra le varie apparecchiature con la
numerazione dei morsetti utilizzati fino al connettore di uscita dall’armadio. Le apparecchiature
con logica elettronica saranno disegnate con un rettangolo contenente la numerazione dei
morsetti, il nome dell’apparecchiatura e/o la funzione e i vari valori di tensione misurabili, una
legenda per i vari simbolismi e acronimi utilizzati.
2.1.14 Tavola dei collegamenti tra gli armadi (Tav. 11/A-fig. 02/02)
Anche questa tavola come la precedente non viene allegata in quanto redatta da ogni impresa
secondo le proprie esigenze.
Dovrà comunque contenere tutti i collegamenti realizzati tra gli armadi e le varie
apparecchiature SCMT non completamente esplicitati sui disegni funzionali.
In alternativa ai due punti sopra riportati, per gestire le diverse tipologie di prodotto “Armadio
Encoder” assemblate da ogni singola impresa, la TAV.11 può essere realizzata su 3 figure, in
cui le prime due trattano separatamente i due tipologici relativi, all’Armadio Principale e a
quello Secondario; mentre la figura 3 riporterà i collegamento tra i vari armadi
In presenza delle tavole così suddivise dovrà essere modificato anche l’elenco disegni della
Tav. 00 di cui al punto 2.1
2.1.15 Tabelle dati di Impianto (Tav. 12/A)
In tale documento sono raccolti e riordinati per tipologia i dati di input provenienti dal progetto
di base da utilizzare nel progetto costruttivo e funzionale ed in parte sono riportate le
aggregazioni delle apparecchiature di sistema.
Il documento può essere organizzato utilizzando metodologie di rappresentazione diverse
(word, Excel, ecc.), fermo restando che le varie tipologie di dati mantengano lo stesso numero
identificativo indipendentemente dal sistema applicativo utilizzato.
L’esempio di seguito descritto si riferisce ad una rappresentazione realizzata in Excel, il
documento sarà organizzato nelle seguenti figure (o capitolo se Word) e allegati:
¾ frontespizio fig. 1;
¾ indice fogli e allegati fig. 2;
¾ documenti in input fig. 3;
¾ legenda fig. 4;
¾ segnali fig. 5;
¾ codici RSC e In-Fill fig. 6;
¾ velocità massima della/e linea/e fig. 7;
FOGLIO
20 di 38
¾ velocità massima della/e linea/e afferente/i fig. 8;
¾ grado di frenatura della/e linea/e fig. 9;
¾ grado di frenatura della/e linea/e afferente/i fig. 10;
¾ riduzione di velocità fig. 11;
¾ ridondanza fig. 12;
¾ varie fig. 13;
¾ particolarità fig. 14.
Allegati:
¾ All.1 tabella delle distanze obiettivo;
¾ All.2 piano delle misure;
¾ All.3 tabella di calcolo delle livellette medie;
¾ All.4 tabella “Aspetto segnali e codici per estrazione delle chiavi di abbattimento della
velocità di deviata in presenza di SCMT”.
Su ogni figura è previsto:
¾ figura 1 (frontespizio):
o oltre ad essere riportate le informazioni per l’individuazione della linea e del PdS, dovrà
essere prevista una parte in cui sono riportati i dati che individuano il titolo della figura;
¾ figura 2 (indice e allegati): come precedentemente detto per mantenere sempre la stessa
figura (o capitolo) per ogni tipologia di dati del PdS (o tratta di linea), indipendentemente
dalla sua dimensione (come previsto nell’elenco della tavole della documentazione),
saranno sempre riportate tutte le figure. Nei casi in cui alcune tipologie di dati non siano
presenti, in corrispondenza della/e figura/e sulla colonna della nota sarà riportato PM;
¾ figura 3 (documenti in Input): dovranno essere riportati tutti i documenti a riferimento
utilizzati per la progettazione e per le modifiche successive;
¾ Figura 4 (legenda): Sono riportati gli acronimi utilizzati nelle tavole;
¾ Figura 5 (segnali): dovranno essere riportati tutti i segnali presenti nel PdS con i relativi
aspetti presentati e gestiti con SCMT. Inoltre, per ogni segnale, dovrà essere indicato nelle
apposite finche:
o il numero di ingressi encoder utilizzati;
o la presenza del Cartello SCMT di cui all’art. 77 del R.S. con l’indicazione “SI” se
presente o “NO” se assente.
¾ Figura 6 (codici RSC e In-Fill):
o Ripresa Campionamento Codici. in questa sezione dovranno essere riportati i giunti di
ripresa campionamento del codice indicando il numero del cdb di monte e di valle,
nonché l’aspetto del segnale e l’itinerario per cui tale ripresa è valida;
o Giunto Variazione Codice, in questa sezione dovranno essere indicati quei giunti non
associati a segnali in corrispondenza dei quali si può avere variazione di codice logica
restrittiva;
o Infill, in questa sezione dovrà essere indicato il segnale a cui è applicato l’Infill, i Cdb
interessati, l’/gli aspetto/i, la velocità indicata dal Rappel (se itinerario deviato) e l’/gli
FOGLIO
21 di 38
itinerario/i per cui attivo, nonché la velocità di liberazione trasmessa.
¾ Figura 7 Velocità di Linea:
o Velocità Massima di Linea (Variazioni); questa sezione deve essere compilata solo se
nel PdS ricadono variazioni di velocità, in tal caso dovrà essere riportato:
• la progressiva chilometrica del punto di variazione;
• le velocità di rango a monte e a valle per binario e per senso di marcia; nel caso in
cui non siano presenti tutti i ranghi, quelli mancanti assumeranno il valore della
velocità del più elevato;
• indicazione differenziata dei dati di velocità di rango nel caso di PI di avviso che
cadono fuori della giurisdizione del PdS.
Per variazione di velocità derivate dalla gestione di una Cuspide, nel campo note sarà
riportata la dicitura “Cuspide”.
o Velocità Massima di Linea (Assenza di Variazioni); questa sezione deve essere
compilata se nel PdS non ci sono variazioni di velocità e in tal caso dovrà essere
riportata: la velocità di linea per binario, senso di marcia e ranghi, qualora non siano
presenti tutti i ranghi, quelli mancanti assumeranno il valore della velocità del più
elevato.
¾ Figura 8 Velocità della/e Linea/e Afferente/i:
o Velocità massima della/e linea/e in ingresso e uscita dal PdS (Variazioni); questa
sezione deve essere compilata solo se sono presenti variazioni di velocità su linea/e
afferente/i in ingresso e uscita dal PdS, in tal caso:
• dovrà essere riportata la progressiva chilometrica del punto di variazione;
• le velocità di rango a monte e a valle, per binario e senso di marcia; nel caso in cui
non siano presenti tutti i ranghi, quelli mancanti assumeranno il valore della velocità
del più elevato.
o Velocità massima della/e linea/e in ingresso e uscita dal PdS (in assenza di variazione);
questa sezione deve essere compilata solo se non ci siano variazioni di velocità e in tal
caso: dovrà essere riportata la velocità di linea per binario, senso di marcia e ranghi,
qualora non siano presenti tutti i ranghi, quelli mancanti assumeranno il valore della
velocità del più elevato.
Questa figura deve essere compilata solo se la/e linea/e afferente/i non è/sono attrezzata/e
con SCMT.
¾ Figura 9 Grado di Frenatura:
o Grado di Frenatura (Variazione) questa sezione deve essere compilata solo se nel PdS
o nel tratto di linea in questione ci sono variazioni del grado di frenatura; in tal caso
dovrà essere riportato:
• il grado di frenatura di monte e di valle per binario e senso di marcia;
• indicazione differenziata dei dati del grado di frenatura nel caso di PI di avviso che
cadono fuori della giurisdizione del PdS.
FOGLIO
22 di 38
¾ Grado di frenatura (in assenza di Variazione), questa sezione deve essere compilata solo
se nel PdS non ci sono variazioni del grado di frenatura e in tal caso dovrà essere
riportato: il grado di frenatura per binario e senso di marcia.
¾ Figura 10 Gradi di frenatura della/e linea/e afferenti:
o Grado di Frenatura in ingresso e uscita dal PdS (Variazioni); questa sezione deve
essere compilata solo nel caso che ci siano variazioni del grado di frenatura e in tal
caso dovrà essere riportata:
• il grado di frenatura di monte e di valle per binario e senso di marcia.
o Grado di Frenatura in ingresso e uscita dal PdS (in assenza di Variazioni); questa
sezione dovrà essere compilata solo nel caso che nel PdS non ci siano variazioni del
grado di frenatura: in tal caso dovrà essere riportato il grado di frenatura per binario e
senso di marcia.
¾ Figura 11 (Riduzione di velocità), dovranno essere riportate la riduzione di velocità previste
sul fascicolo linee. Su tale figura, in apposite tabelle separate per linea/e attrezzata/e e non
attrezzata/e afferente/i, saranno riportate le riduzioni di velocità per binario e senso di
marcia, indicando il Km d’inizio, il Km di fine, il tempo d’inizio e il tempo di fine.
¾ Figura 12 (Ridondanza), su tale figura, dovranno essere riportati i segnali per i quali i
relativi PI sono gestiti con ridondanza di encoder, i dati sono riportati su un’apposita tabella
che associa le coppie armadio/encoder con cui i segnali sono ridondati e i segnali stessi.
¾ Figura 13 (Varie), tale documento raccoglie alcuni dati relativi all’impianto IS, e al SCMT,
che sono rispettivamente:
o la tipologia di distanziamento delle linea principale e di quelle afferenti (come descritto
al punto 2.1.1);
o la frequenza utilizzata dal BAcc se presente;
o la categoria della linea (fino a nuova indicazioni sarà applicato il valore 4A)
o il tipo di attrezzaggio di SCMT se BAcc;
o il numero della macroarea utilizzata;
o il numero dell’area;
o i NID-PI utilizzati e di scorta;
o i segnali che sono gestiti da uno stesso encoder (segnali comuni a più binari anche se il
segnale è unico, precedenze che sul PES non sono indicate come ad alta utilizzazione,
ed altre situazioni particolari che sono gestite con tale modalità);
o i segnali per cui è stata realizzata una semplificazione dell’attrezzaggio (PI composti
con una boa fissa e una commutata).
¾ Figura 14 (Particolarità), su tale documento verranno evidenziate le eventuali particolarità:
o di gestione che non trovano completo riscontro nelle SRS;
o di trasferimento di funzioni di un PI ad altri per la gestione di alcuni dati (esempio
FOGLIO
23 di 38
variazione di velocità in aumento ricadente in prossimità di un PI di tipo L, variazioni di
velocità gestite direttamente da PI di segnale ecc.), che altrimenti non troverebbero
evidenza in altro documento;
o che si sono rese necessarie nella costruzione delle interfacce.
Il documento dovrà contenere tutte le informazioni utili per la progettazione e la manutenzione
(con manutenzione si intende anche modifiche future al SCMT) tali da permettere l’immediata
interpretazione della gestione in altro modo non individuabile.
2.1.15.1
Allegati alla Tav.12
Alla tavola 12 sono allegati quattro documenti organizzati come di seguito riportato:
¾ Allegato 1, contiene le tabelle delle Distanze Obiettivo relative al segnalamento e ai Punti
di Variazione dei Parametri di Linea (PV PL); Il documento sarà organizzato nelle seguenti
figure (o capitoli):
o frontespizio fig. 1;
o indice fogli e allegati fig. 2;
o documenti in input fig. 3;
o legenda fig. 4;
o segnalamento fig.5;
o stazionamenti fig.6;
o punti variazioni parametri di linea (PVPL) fig.7.
o Le figure da 1÷4 saranno redatte con gli stessi criteri con cui sono realizzate quelle
della tavola 12, mentre le figure 5, 6 e 7 saranno realizzate secondo quanto previsto
dagli allegati 1 e 2 del rif. [R3] e tratteranno rispettivamente:
o figura 5, distanze obiettivo relative al segnalamento (segnali);
o figura 6, distanze obiettivo relative al segnalamento (stazionamenti);
o figura 7, distanze obiettivo relative alle variazioni dei parametri di linea PVPL (V e/o F).
¾ L’allegato 2 contiene il disegno del Piano delle Misure del PdS, realizzato sul PS con
dimensioni ridotte nel quale saranno riportati:
o tutti i binari centralizzati;
o tutti i deviatoi centralizzati con il solo numero identificativo;
o le traverse limiti;
o i giunti dei c.d.b;
o i punti di ripresa campionamento codice con relativa bandierina di evidenziazione;
o i segnali con la relativa sigla privi di aspetti;
o i marciapiedi;
o i PL;
o i picchetti limite di manovra;
o il FV;
o i PI con la sola sigla del tipo; nel caso di avvisi di variazione di velocità saranno riportati
anche gli indicatori di velocità massima (art.33 RS);
o i punti di variazione parametri linea (PVPL);
o i DOA con relativa bandierina di evidenziazione;
o altri enti o simboli particolari che in alcune situazioni si rendano necessari per dare
FOGLIO
24 di 38
continuità alle misure delle distanze.
Sulla base così attenuta verranno riportate le distanze parziali tra gli enti sopradetti
relativamente ad ogni binario; la continuità delle misure sui movimenti deviati è realizzata
tramite le distanze riportate tra le punte dei deviatoi che permettono il passaggio tra questi.
Il documento può essere realizzato anche sotto forma tabellare; per impianti particolarmente
complessi, ove la scelta della rappresentazione tabellare possa rendere non semplice e
immediata l’interpretazione dei contenuti della distanza, è richiesta una integrazione con
documento grafico.
I valori delle distanze parziali possono essere indicate fino alla prima cifra decimale .
¾ L’allegato 3 contiene le tabelle delle livellette medie relative alle Distanze Obiettivo del
segnalamento e ai Punti di Variazione dei Parametri di Linea (PV PL); Il documento sarà
organizzato nelle seguenti figure (capitoli):
o indice dei documenti fig. 2;
o legenda fig. 4;
o segnalamento fig. 5;
o stazionamenti fig. 6;
o PVPL fig. 7.
o Le figure da 1÷4 saranno redatte con gli stessi criteri con cui sono realizzate quelle della
tavola 12, mentre le figure 5, 6 e 7 saranno realizzate secondo quanto previsto
dall’allegato “tabelle calcolo pendenze” del rif. [3] e tratteranno rispettivamente:
o figura 5/7 livellette medie tra PI del segnalamento (segnali); è possibile raggruppare
tutti i dati in un unica tabella, oppure suddividerli in più tabelle per senso di
marcia/binario;
o figura 6/7 livellette medie tra PI del segnalamento (stazionamenti);
o figura 7/7 livellette medie tra PI di avviso di variazione di velocità e/o grado di frenatura
e PVPL(V e/o F).
¾ L’allegato 4, redatto solamente in presenza di abbattimento di velocità di deviata tramite
apposite chiavi, contiene la tabella “Aspetto segnali e codici per estrazioni delle chiavi
di abbattimento di velocità di deviata in presenza di SCMT” la cui descrizione è
riportata nel documento di cui al rif.[4]. L’allegato verrà annullato quando RFI implementerà
la suddetta tabella con quelle delle condizioni dell’impianto IS.
2.1.16 Tabella dei punti informativi (associazione percorsi - logica di appuntamento)
(Tav. 13/A)
Il documento riporta:
¾ sulla tabella (associazione percorsi), l’associazione tra gli aspetti assunti dai segnali di
prima categoria e i relativi percorsi, indicando per ogni aspetto la velocità di esecuzione, di
obiettivo, i PI incontrati sull’itinerario di valle e l’aspetto/i del successivo segnale per ogni
FOGLIO
25 di 38
movimento; inoltre tale tabella unitamente alla tavola 07 di cui al punto 2.1.9 permette di
mantenere evidenza tra i movimenti comandati dal segnale e gli aspetti realmente
interfacciati;
¾ sulla tabella (logica degli appuntamenti), l’appuntamento trasmesso dai PI di monte nei
confronti di quelli di valle incontrati in successione su percorsi previsti, con indicazione
della reazione in caso di mancata acquisizione del PI di valle allo scadere della distanza di
appuntamento trasmessa dal PI di monte.
Il documento sarà organizzato nelle seguenti figure:
o indice fogli e allegati fig. 2;
o legenda fig. 4;
o associazione percorsi fig. 5;
o logica di appuntamento fig. 6;
Le figure da 1÷4 saranno redatte con gli stessi criteri con cui sono realizzate quelle della
tavola 12, mentre le figure 5, 6 saranno realizzate su apposite tabelle dove è previsto:
o per l’associazione percorsi fig. 5, la suddivisione della tabella in tre parti; la prima per i
dati relativi al PI e al segnale in esame, la seconda per i PI sull’itinerario/i di valle
raggiungibili dal segnale in esame e l’altra per il segnale successivo. I dati previsti sono:
• il nome del segnale (in esame);
• il NID_PI;
• l’aspetto/i;
• la velocità di esecuzione per ogni aspetto;
• la velocità di obiettivo per ogni aspetto;
• il nome del/i PI incontrato/i sull’itinerario/i di valle;
• il nome del segnale (successivo);
• l’aspetto/i del segnale (successivo) per ogni movimento in esame.
o per la logica di appuntamento fig. 6, la suddivisione della tabella in due parti; la prima
per i dati relativi al PI in esame e l’altra per quello successivo. I dati previsti sono:
• il nome del PI in esame;
• il NID_PI;
• il/i telegramma/i proprio/i del PI (per i segnali, gli aspetti interfacciati e associati);
• il nome del PI successivo;
• il NID_PI ;
• la distanza di appuntamento;
• la reazione del sistema in caso di perdita di tale PI.
2.1.17 Tabelle configurazione telegrammi delle boe dei PI (Tav. 14/A)
L’elaborato contiene i dati in chiaro di configurazione dei telegrammi trasmessi dalle boe dei
PI del PdS, raggruppati per pacchetti e dati di configurazione propri dell’encoder.
Il documento sarà organizzato nelle seguenti figure:
FOGLIO
26 di 38
Frontespizio fig. 1;
Indice dei documenti fig. 2;
Documenti in input fig. 3;
Legenda fig. 4;
Dati encoder fig. 5 (la tabella sarà redatta solo se la tecnologia utilizzata ne richiede la
presenza);
¾ Packet S fig. 6;
¾ Packet A fig. 7;
¾ Packet P fig. 8;
¾ Packet R fig. 9;
¾ Packet L fig. 10;
¾ Packet FV fig. 11;
¾ Packet FP fig. 12;
¾ Packet CD fig. 13;
¾ PI con Packet composti fig. 14.
Sull’intestazione del telegramma dei vari Packet è ammessa la possibilità di riportare anche
l’header ERTMS
Nella figura 14 saranno riportate le configurazioni dei dati relativi ai PI che in funzione
dell’aspetto del segnale trasmettono Packet diversi (es. PRA), al fine di renderne più agevole
l’individuazione nel documento. È ammesso anche che tale figura non sia redatta se il packet
di dati trasmesso da ogni aspetto è riportato direttamente sulle figure relative (es. packet A, R.
ecc.).
Le figure da 1÷4 saranno redatte con gli stessi criteri con cui sono realizzate quelle della
tavola 12, mentre le figure da 5÷14 saranno realizzate su apposite tabelle, dove è previsto:
¾ Figura 5 (Dati encoder); in questa sezione devono essere riportati i dati che caratterizzano
l’encoder relativamente:
o ai tempi di ritardo applicati ad ogni canale seriale (dove previsto);
o all’associazione canale seriale/boa;
o all’associazione ingresso/i canale/i seriale.
¾ Figure da 6÷13, in queste figure (capitoli) devono essere riportati i dati configurati delle
variabili contenute su ogni packet trasmesso dalle boe dei PI nel PdS.
¾
¾
¾
¾
¾
FOGLIO
27 di 38
2.1.18 Registro delle Configurazioni (Tav. 15/A)
L’elaborato contiene tutte le informazioni, necessarie all’esercizio e alla manutenzione degli
impianti, relative alla configurazione delle apparecchiature; è specifico per ciascuna Impresa,
per via delle differenti soluzioni adottate nello sviluppo dei prodotti impiegati per la
realizzazione del SST–SCMT.
I dati che vengono riportati in questa tavola servono per l’identificazione inequivocabile delle
parti hardware (S/N e Revisione del prodotto) e software (file di configurazione e verifica) dei
seguenti componenti:
¾ encoder;
¾ boe;
¾ FUD;
¾ PDP;
¾ alimentatori degli armadi encoder;
¾ sistema GPS.
Tali dati possono subire modifiche nel corso del tempo a causa di sostituzioni di
apparecchiature e/o cambiamenti dei file di configurazione.
Il documento dovrà essere strutturato in modo che senza apposita autorizzazione (Password)
non sia possibile la modifica dei dati riportati nella tabelle, ad eccezione di quelli che indicano i
numeri di serie delle apparecchiature (S/N e Rev.). Inoltre, per le celle che contengono questi
ultimi dati, dovranno essere previste altrettante celle vuote. Esse sono necessarie per
riportare manualmente i nuovi dati in fase di sostituzione di un’apparecchiatura e prima
dell’aggiornamento del documento.
Il documento sarà organizzato nelle seguenti figure (o capitoli):
¾ Frontespizio fig. 1;
¾ Indice dei documenti fig. 2;
¾ Storia delle Revisioni fig. 3
¾ Documenti in input fig. 4;
¾ Legenda fig. 5;
¾ Registro delle configurazioni fig. 6;
¾ Documentazione di Impresa fig.7
Le figure da 1÷5 saranno redatte con gli stessi criteri con cui sono state realizzate quelle della
tavola 12, mentre la figura 6 riporta i dati previsti dal tipologico (Allegato 3 e 4).
La figura 7 conterrà tutta la documentazione utilizzata dall’Impresa per la progettazione.
FOGLIO
28 di 38
3 Consistenza e descrizione della documentazione di una tratta di Linea
La descrizione della documentazione di seguito riportata è relativa ai documenti di cui al
rif.[R9, R10 e R12].
Le tabelle contenenti i richiami ad altri documenti di progetto SCMT riporteranno solo
l’identificativo dello stesso e la denominazione dell’impianto. La versione e la data di
realizzazione saranno riportate dettagliatamente sull’elenco dei disegni (Tav. 00).
3.1 Elenco disegni d'impianto SCMT di linea (Tav. 00/A)
Vale quanto detto al punto 2.1.
3.1.1 Profilo di linea SCMT (Tav. 01/A)
Il Profilo di Linea SCMT deve essere realizzato in funzione delle tipologie di distanziamento
come previsto nei rif. [9 e 10] e ricavato dal profilo IS di linea con le seguenti rappresentazioni:
¾ topografia schematica del tracciato dei binari di linea e di quelli di CT dei PdS considerati.
All’interno del PdS saranno rappresentati i deviatoi che realizzano i passaggi P/D e in
tratteggio le radici che si diramano da questi.
¾ tutti i segnali di linea e quelli di CT del PdS, completi della relativa sigla, aspetti,
progressiva Km, eventuali tabelle di indicazione dei PL protetti e indicatori ausiliari senza le
informazioni trasmesse (ad eccezione di quelli di linea con permissività temporanea che
dovrà essere indicata);
¾ i circuiti di binario:
o tutti quelli di linea, con numerazione e con i giunti di delimitazione;
o i soli stazionamenti dei binari di CT con numerazione e con i giunti di delimitazione;
¾ i punti di itinerario coincidenti con la linea;
¾ passaggi a livello, punti di conteggio del Bca e posizionamento del FV con relative
progressive chilometriche;
¾ le traverse limite sui deviatoi estremi richiamati in precedenza, presi di calcio per
movimenti provenienti dalla linea, con relativa progressiva rilevata dalla documentazione
del Progetto di Base;
¾ progressive chilometriche delle punte scambi estreme, rilevate dalla documentazione del
Progetto di Base.
Nel caso in cui non siano rilevabili dalla suddetta documentazione vale quanto riportato al
punto 2.1.1.
La base così ottenuta deve essere completata con le informazioni necessarie allo sviluppo del
progetto SCMT rilevate dagli elaborati forniti da FS (Fascicolo Orario e/o Fascicolo Linea,
Tabella delle Condizioni, Programma di Esercizio SCMT di Stazione e Linea) e da elaborati
già prodotti ( piano delle misure preliminare, e verifica sul campo):
¾ Posizione topografica delle boe (PI) ,vale quanto detto per il PS SCMT ad eccezione dei
successivi punti:
o Indicazione della pendenza, calcolata secondo procedura vedi rif. [R3], relativa al tratto
di binario di valle. I PI interessati a questo dato sono quelli che concorrono al rispetto di
FOGLIO
29 di 38
un vincolo restrittivo a valle. All’interno dei PdS dovranno essere indicati i valori delle
pendenze come da relativo PS SCMT solo sui segnali che possono assumere l’aspetto
di avviso di v.i. per movimenti di CT. Per i Bivi in linea vale quanto detto per i PdS;
o indicazione della distanza rispetto ad un vincolo restrittivo a valle. I PI interessati a tale
indicazione sono:
• i PI di anticipazione della curva di arresto ( distanza riferita al successivo segnale di
1° Cat. di valle);
• i PI che oltre all’anticipazione della curva di arresto realizzano anche la funzione di
prossimità (PRA) (la distanza sarà riferita al I^ segnale di valle)
• i PI di inizio linea (se blocco a 3 aspetti) la cui rappresentazione grafica è quella
relativa alla distanza tra due segnali;
• i PI di avviso di variazione di velocità o grado di frenatura.
o Progressiva chilometrica; distanza da altri punti significativi (quotati e non) o da altri PI;
La progressiva chilometrica dovrà essere prevista:
• sui PI in asse ai segnali (coincide con la progressiva dei segnali stessi);
• sui PI di avviso e di variazione di velocità o GdF;
• sui PI che non hanno riferimenti con enti o altri PI;
• sui PI di tipo G.
La distanza da punti significativi (quotati e non) o da altri PI, dovrà essere prevista:
• con i PI di tipo L rispetto la punta scambi estrema o rispetto alla T.L. del deviatoio
stesso preso di calcio (di norma rispettivamente 15 e 10mt);
• con PI di tipo PA o PRA dal segnale di valle (di norma 200mt);
• con PI da segnale (A e S) se disassati da questo;
• con PI di tipo G rispetto al giunto relativo;
• con PI di tipo RL e LL rispetto il successivo PI;
• con PI di tipo V e/o F posati a valle del punto di liberazione in alternativa alla sola
progressiva
o Numero identificativo del PI.
Le distanze tra PI sono riferite come previsto al punto 2.1.1
¾ indicazione delle informazioni rilevanti ai fini del progetto:
o distanze tra segnali; in corrispondenza dei segnali dovrà essere indicata la distanza dal
successivo ente significativo ai fini SCMT (distanza obiettivo segnale di valle di CT).
o punti di fine SCMT contraddistinti da uno scudetto direzionale recante la scritta “FSC”,
posto in corrispondenza del PI “FP”;
o equipaggiamento dei segnali di I^ categoria con dispositivo di Infill (per la liberazione
anticipata della marcia), contraddistinti da un triangolo con all’interno la lettera “I” in
prossimità del segnale e uno scudetto direzionale recante la scritta “Infill”, posto sul
giunto dove si ha l’inizio della captazione del codice 420;
o cartello SCMT di cui all’art. 77 del R.S con le modalità previste ai rif. [R2] e [R8]. Il
valore della distanza nei confronti del segnale alto di valle deve essere arrotondato al
metro per difetto;
o punti di avviso di variazione dei parametri di linea contraddistinti da bandierine
FOGLIO
30 di 38
direzionali recanti la scritta “av.V.(V)” o “av.V.(F) o av.V.(FV) a seconda che la
variazione sia in ordine: di velocità, di grado di frenatura o di entrambe e con la
progressiva del punto di variazione; tali PI saranno sempre posati alla distanza
normativa. Dovranno inoltre essere rappresentati anche i cartelli di cui all’art 33 del
RS.”. Nel rilievo delle distanze di questi, qualora i valori siano inferiori ai minimi ammessi
normativi e lo scostamento è > dell’1%, dovranno essere notificati alla Direzione Lavori
ed evidenziati sull’elaborato “Analisi del Progetto funzionale, vedi rif.[R3] a cui si
rimanda per maggior dettaglio. I cartelli potranno essere rappresentati con all’interno i
valori delle velocità per rango.;
o Punti di variazione dei parametri di linea contraddistinti da scudetti recanti la scritta
“PVPL(V)” o “PVPL(F) o PVPL”(FV) a seconda che la variazione sia di velocità, di grado
di frenatura o di entrambe. La progressiva chilometrica dei P.V.P.L è individuata. dal
FCL, mentre quella relativa ai PI aV, aF e aFV è ricavata sommando o sottraendo la
distanza misurata dalla progressiva del P.V.P.L;
o Il limite di area è rappresentato:
• tramite una linea verticale:
• uno scudetto con all’interno la scritta Area;
• i numeri delle due aree confinanti.
o Sul profilo deve essere riportato l’andamento della velocità di linea per ranghi e del
grado di frenatura rilevati dal FCL, così strutturato:
• sulle linee a semplice binario nella parte alta del disegno, per senso di marcia,
tramite due linee continue in assenza di variazioni; mentre in corrispondenza della
variazione saranno riportati i valori a monte e a valle evidenziati tramite uno scalino
(se i parametri sono in diminuzione verso il basso se in aumento verso l’alto) con
indicata la progressiva chilometrica relativa al punto di variazione individuata dal
FCL. La suddetta rappresentazione può anche essere realizzata solo tramite un
rettangolo riportato in prossimità della variazione dove al suo interno saranno
indicati i valori a monte e a valle (nel caso di non variazioni di tutte le grandezze
verranno riportate anche quella che non variano), inoltre sopra al rettangolo è
riportata la progressiva chilometrica del punto di variazione individuata dal FCL.
All’inizio e alla fine dell’elaborato dovranno essere riportati i dati di velocità e del
grado di frenatura relativi a quel tratto e privi della progressiva chilometrica..
• sulle linee a doppio binario:
per le velocità di rango nella parte alta e bassa del disegno, rispettivamente per
il binario alto e basso, tramite due linee continue in assenza di variazioni, una
per la marcia sinistra e una per la marcia dx/Illeg del binario di riferimento. In
corrispondenza della variazione saranno riportati i valori a monte e a valle
evidenziati tramite uno scalino (se i parametri sono in diminuzione verso il basso
se in aumento verso l’alto);
per il grado di frenatura:
- nella parte alta, tramite una linea continua in assenza di variazioni, valida per
il senso di marcia sinistra del binario alto e per la marcia dx/illeg. del binario
basso. In corrispondenza della variazione saranno riportati i valori a monte e
a valle evidenziati tramite uno scalino (se i parametri sono in diminuzione
FOGLIO
31 di 38
verso il basso se in aumento verso l’alto);
- nella parte bassa, tramite una linea continua in assenza di variazioni, valida
per il senso di marcia sinistra del binario basso e per la marcia dx/illeg. del
binario alto. In corrispondenza della variazione saranno riportati i valori a
monte e a valle evidenziati tramite uno scalino (se i parametri sono in
diminuzione verso il basso se in aumento verso l’alto). I punti di variazione
avranno indicata la progressiva chilometrica individuata nel FCL.
In entrambi i casi quando il grado di frenatura e le sue variazioni sono coincidenti
per i due sensi di marcia nella stessa direzione, verrà rappresentato il solo
andamento in marcia sinistra.
La suddetta rappresentazione può anche essere realizzata solo tramite un
rettangolo riportato in prossimità della variazione dove al suo interno saranno
riportati i valori a monte e a valle (nel caso di non variazioni di tutte le grandezze
verranno riportate anche quelle che non variano); con tale rappresentazione il
grado di frenatura è rappresentato su ogni binario per i due sensi di marcia,
inoltre sopra al rettangolo è riportata la progressiva chilometrica del punto di
variazione individuata dal FCL
All’inizio e alla fine dell’elaborato dovranno essere riportati integralmente i dati di
velocità e del grado di frenatura relativi a quel tratto, privi della progressiva
chilometrica;
Sul profilo schematico SCMT la rappresentazione delle velocità di Rango
dovranno essere uniformate a quelle riportate sul FCL usando gli stessi criteri di
rappresentazione:
- dovranno essere riportati solamente i ranghi ammessi dal FCL nel tratto di
linea considerato;
- dovrà essere rappresentato il “trattino” (rango non ammesso), quando
presente sul FCL;
- in presenza dello “spazio vuoto” (rango non variato), dovrà essere riportata
quella presente immediatamente a monte.
In presenza di variazioni della velocità di rango ricadenti nella zona di attivazione dei vincoli di
protezione SCMT come previsto al paragrafo 6.13 del Rif.[R1] (ingresso nel sistema SCMT),
la rappresentazione del PVPL e la gestione dei parametri deve essere visualizzata come
previsto nell’esempio di figura 1.
FOGLIO
32 di 38
Figura 1. Esempio della rappresentazione di una variazione di velocità rango ricadente nella zona di
attivazione dei vincoli di protezione SCMT
In presenza di commutazioni tra tecnologie diverse Continuous Wave (CW) 1023 bit e
Toggling Mode (TM) 180 bit, come previsto al paragrafo 6.2.11 del Rif.[2] la rappresentazione
sul punto di commutazione dovrà prevedere un apposito scudetto indicante il passaggio per
senso di marcia, nonché la tecnologia applicata sul PI di commutazione e quelli adiacenti
come riportato in figura 2.
Figura .2 Rappresentazione del punto di commutazione tra le due tecnologie CW(1023bit)<-> TM(180bit)
¾ Ulteriori tabelle:
A completamento delle informazioni, dovranno essere riportate le seguenti tabelle:
o identificativi di area/e e macroarea cui appartiene il tratto di linea a riferimento;
o tipo di distanziamento adottato sul tratto di linea (come previsto al punto 2.1.1);
o modalità di gestione tramite gli encoder dei segnali di linea;
o misure di distanza non allineate, rilevanti ai fini del progetto SCMT e desunte da rilievi
sul campo, non coerenti con quelle ottenute dalle progressive chilometriche riportate sul
profilo schematico IS (in ogni caso le progressive chilometriche degli enti rappresentati
sul profilo schematico SCMT devono essere allineate a quelle del profilo schematico IS).
Dovranno essere riportate solo le misure il cui disallineamento è > ±1%, inoltre qualora i
valori misurati siano inferiori ai minimi ammessi normativi e lo scostamento sia >
FOGLIO
33 di 38
dell’1%, dovranno essere notificati alla Direzione Lavori ed evidenziati sull’elaborato
“Analisi del Progetto funzionale, vedi rif.[R3] a cui si rimanda per maggior dettaglio;
o legenda della simbologia e note occorrenti;
o gli aggiornamenti dell’elaborato con indicate la revisione, la data, la redazione, la
progettazione, la revisione, la validazione, e l’autorizzazione come previsto da apposita
procedura.
Anche sul profilo SCMT, agli estremi dei binari di linea dovrà essere indicata la direzione
(stazione estrema della linea) e la stazione limitrofa all’interno di parentesi.
3.1.2 Piano cunicoli SCMT (Tav. 02/A)
Vale quanto detto al punto 2.1.2. per quanto applicabile agli impianti di linea (PBA, PLL, ecc.)
3.1.3 Piano cavi (Tav. 03/A);
In tale documento dovranno essere riportati, schematicamente la garitta PBA con relativa
sigla, l’armadio Encoder con all’interno gli Encoder, gli alimentatori, il FUD ed eventuali
apparecchiature collegate ad altre esterne; all’interno di ogni singola apparecchiatura verrà
riportata la relativa sigla.
Inoltre dovranno essere evidenziate schematicamente le cassette terminali, le boe dei PI
orientate secondo il profilo di linea, la cassetta FS 3/10 di sezionamento TT.
I cavi verranno rappresentati con linee che collegano le varie apparecchiature , PBA-Armadio
Encoder, Armadio Encoder-Cassette Terminali, Cassette terminali-Boe PI. Sui cavi dovranno
essere riportati i dati identificativi (lunghezza , numero dei conduttori, sezione e funzione).
Dovrà essere riportata una apposita legenda che identifica i vari simbolismi e acronimi.
3.1.4 Disposizione apparecchiature all'interno dell’Armadio Encoder PBA 118 (Tav.
04/A-fig. 01/02)
Su tale tavola sarà riportato schematicamente l’armadio encoder, le apparecchiature previste
con il relativo posizionamento al proprio interno, complete delle indicazioni che ne permettano
l'individuazione.
Inoltre dovrà essere redatta apposita legenda che in chiaro riporti le indicazioni degli acronimi
riportati sulle apparecchiature.
Tale tavola altre ad essere raccolta sulla serie di disegni dell’impianto, dovrà essere ubicata
nell’apposito contenitore all’interno dell’armadio encoder.
I disegni tipologici in allegato non riportano tale tavola in quanto ogni impresa costruttrice
realizzerà il proprio armadio secondo le proprie esigenze.
FOGLIO
34 di 38
3.1.5 Disposizione apparecchiature all’interno dell’Armadio encoder PBA 123 e
Avv.S.06d (Tav. 04/A-fig. 02/02)
Vale quanto detto al punto 3.1.4
3.1.6
Allacciamento cavi di piazzale Armadio Encoder e di relazione garitta PBA 118
(Tav. 05/A-fig.01/02)
¾ in modo schematico il PBA con la/e morsettiera/e di relazione completa/e dei dati
identificativi e per ogni singolo doppino dovrà essere riportata la funzione e con una freccia
sarà indicato l’ingresso o l’uscita di questa;
¾ l’armadio encoder con la relativa morsettiera di ammarro, il collegamento schematico dei
cavi con i relativi colori dalla morsettiera dell’armadio encoder fino alla CT indicando le
eventuali ridondanze (incrocio tra encoder);
¾ all’interno della CT dovranno essere rappresentati i morsetti con relativa numerazione e
l’ammarro dei cavi di arrivo;
¾ sui cavi dovrà essere riportato il numero dei conduttori, la sezione ed eventuale sigla per
l’individuazione di cavi particolari.
3.1.7 Allacciamento cavi di piazzale armadio encoder e di relazione garitta PBA
118/Avv.S.06d (Tav. 05/A-fig.02/02)
3.1.8 Allacciamento tipico cassette terminali di PI con due boe commutate (Tav. 06/Afig. 01/02)
Vale quanto detto al punto 2.1.7.
3.1.9 Allacciamento tipico cassette terminali di PI con una boa commutata (Tav. 06/Afig. 06/02)
P.M.
FOGLIO
35 di 38
3.1.10 Circuiti elettrici di interfaccia con PBA 118, circuiti di alimentazione, allarme
SCMT (Tav. 07/A-fig.01/02)
Su tale tavola sono riportate le condizioni d’interfaccia tra il PBA e l’armadio encoder,
necessarie per la gestione delle informazioni di segnalamento, il circuito di alimentazione,
l’allarme SCMT e l’eventuale collegamento dell’armadio encoder all’impianto di terra IS.
La tavola è così strutturata:
¾ La parte di interfaccia con l’impianto IS sarà realizzata e rappresentata per quanto
possibile, con le stesse metodologie dell’impianto in esercizio,:
¾ L’alimentazione dell’armadio encoder sarà derivata dall’impianto IS con le modalità e le
protezioni previste al rif.[R4 e R6]. L’allarme dell’indicatore di isolamento (I.I.) se presente,
è considerato un allarme dell’impianto IS, in assenza di diagnostica IS dedicata (come nel
caso in esempio) l’allarme (I.I.) è trasmesso al PdS limitrofo come allarme generico tramite
l’impianto di teleinformazione e se ne esiste la disponibilità sulla RCE/OR dovrà esserne
registrato l’intervento.
¾ L’allarme SCMT è stato rappresentato sia in presenza che in assenza del SSDT (vedi
anche rif.[R5]; nel caso di assenza, l’allarme SCMT sarà comandato dal FUD tramite un
relè FS posizionato nella garitta del PBA e trasmesso al PdS limitrofo tramite l’impianto di
teleinformazione. L’allarme dovrà anche essere registrato sulla RCE SCMT, è ammesso
negli impianti di linea che la trasmissione sia realizzata dal FUD serialmente e non solo
analogicamente come nei PdS (contatto del relè All SCMT).
Nel caso di presenza del SSDT sarà solo necessaria, la rappresentazione della coppia TT
da FUD alla cassetta di sezionamento FS3/10 sul cavo principale, indicando tutti i vari
passaggi, la direzione di trasmissione e la/e coppia/e utilizzata/e.
o La parte schematica del PBA con evidenziato il segnale completo di sigla e di tutti gli
aspetti, il PI con relativo nome e il tratto di binario interessato.
I riferimenti da riportare sui circuiti dell’impianto esistente da cui si derivano i nuovi circuiti
necessari per SCMT saranno indicati come previsto al punto 2.1.10, nonché per la
realizzazione e fornitura delle nuove tavole ai disegni dell’impianto esistente e per quelle
relative a SCMT.
3.1.11 Circuiti elettrici di interfaccia con PBA 123 e AvvS06d, circuiti di alimentazione,
allarme SCMT (Tav. 07/A fig. 02/02)
3.1.12 Associazione encoder-punti informativi e tabella di configurazione HW degli
ingressi encoder (Tav. 10/A)
FOGLIO
36 di 38
3.1.13 Tavola dei cablaggi interni armadio Encoder (Tav. 11/A)
3.1.14 Tabelle dati impianto (Tav. 12/A)
Per la compilazione di detto elaborato vale quanto detto al punto 2.1.15 e per quanto
applicabile agli impianti di linea (PBA, PLL, ecc.).
3.1.15 Tabelle dei punti informativi (logica di appuntamento) (Tav. 13/A)
Vale quanto detto al punto 2.1.16, con la nota P.M. sulla fig.5 in quanto sulla linea tale tavola
non è presente.
3.1.16 Tabella configurazione telegrammi delle boe dei PI (Tav. 14)
Vale quanto detto al punto 2.1.17, con la nota P.M. sulle fig. relative ai packet non presenti.
3.1.17
Registro delle configurazioni (Tav. 15/A)
4
FOGLIO
37 di 38
Allegati tipologici
1. (allegato 1) Piano schematico SCMT;
2. (allegato 2) Profilo di linea SCMT con BAcc;
3. (allegato 3) Profilo di linea SCMT con Bca;
4. (allegato 4) Elaborato applicativo ai fini della standardizzazione della documentazione
impianto di PdS, composto dalle seguenti tavole:
¾ Tav. 00/A Elenco disegni;
¾ Tav. 01/A Piano schematico SCMT;
¾ Tav. 02/A Piano cunicoli SCMT;
¾ Tav. 03/A Piano cavi SCMT;
¾ Tav. 04/A-fig.01/02 Disposizione Armadi Encoder nei locali;
¾ Tav. 04/A-fig.02/02 Disposizione apparecchiature negli Armadi Encoder;
¾ Tav. 05/A-fig.01/03 Allacciamento cavi di piazzale armadio encoder 1”P”;
¾ Tav. 05/A-fig.02/03 Allacciamento cavi di piazzale armadio encoder 2;
¾ Tav. 05/A-fig.03/03 Allacciamento cavi di piazzale armadio encoder 3;
¾ Tav. 06/A-fig.01/02 Allacciamento tipico cassette terminali (CT) di PI con due boe
commutate;
¾ Tav. 06/A-fig.02/02 Allacciamento tipico cassette terminali (CT) di PI con una boa
commutata;
¾ Tav. 07/A-fig.01/02÷02/02 Circuiti elettrici di interfaccia con impianto IS;
¾ Tav. 08/A Stralci circuitali: per gli interventi sui circuiti IS e dell’allarme interruttori a
scatto;
¾ Tav. 09/A Circuiti e catene di alimentazione, allarme cumulativo SCMT, , relè di
abbattimento della velocità di deviata, circuiti Infill, distribuzione cavi di relazione armadi
encoder - impianto IS, utilizzazione contatti nuovi relè, connettori armadi encoder,
riordino e collegamento equipotenziale tra armadi encoder ;
¾ Tav. 10/A Associazione encoder-punti informativi (PI) e tabella di configurazione HW
¾ Tav. 11/A-fig.01/02 Tavola dei cablaggi interni armadio encoder (tipologia di principio);
¾ Tav. 11/A-fig.02/02 Tavola dei collegamenti tra gli armadi;
¾ Tav. 12/A Tabelle dati impianto:
o Allegato 1. Tabella delle distanze obiettivo;
o Allegato 2. Piano delle misure;
o Allegato 3 Tabella di calcolo delle livellette medie;
o Allegato 4 Tabella “Aspetto segnali e codici per estrazioni delle chiavi di abbattimento di
velocità di deviata in presenza di SCMT” (dove presente)
¾ Tav. 13/A Tabella dei punti informativi (associazione percorsi–logica di appuntamento);
¾ Tav. 14/A Tabelle configurazione telegrammi delle boe dei PI;
¾ Tav. 15/A Registro delle configurazioni.
FOGLIO
38 di 38
5. (allegato5) Elaborato applicativo ai fini della standardizzazione della documentazione
impianto di Linea, composto dalle seguenti tavole:
¾ Tav. 00/A Elenco disegni;
¾ Tav. 01/A Profilo schematico SCMT (comprende più tratte di linea);
¾ Tav. 02/A Piano cunicoli SCMT;
¾ Tav. 03/A Piano cavi SCMT;
¾ Tav. 04/A-fig.01/02 Disposizione apparecchiature nell’Armadio Encoder PBA118;
¾ Tav. 04/A-fig.02/02 Disposizione apparecchiature nell’Armadio Encoder PBA123e
Avv.So6d;
¾ Tav. 05/A-fig.01/03 Allacciamento cavi di piazzale armadio encoder e di relazione con
PBA118;
¾ Tav. 05/A-fig.02/03 Allacciamento cavi di piazzale armadio encoder e di relazione con
PBA123 e Avv.S06d;
¾ Tav. 06/A-fig.01/02 Allacciamento tipico cassette terminali (CT) di PI con due boe
commutate;
¾ Tav. 06/A-fig.02/02 Allacciamento tipico cassette terminali (CT) di PI con una boa
commutata (PM);
¾ Tav. 07/A-fig.01/02 Circuiti elettrici di interfaccia con PBA 118, circuiti di alimentazione,
collegamento con impianto di terra, allarme SCMT;
¾ Tav. 07/A-fig.02/02 Circuiti elettrici di interfaccia con PBA 123 e Avv.S06d circuiti di
alimentazione, collegamento con impianto di terra, allarme SCMT;
¾ Tav. 08/A (PM);
¾ Tav. 09/A (PM);
¾ Tav. 10/A Associazione encoder-punti informativi (PI) e tabella di configurazione HW
¾ Tav. 11/A Tavola dei cablaggi interni armadi encoder (tipologia di principio);
¾ Tav. 12/A Tabelle dati impianto:
o Allegato 1. Tabella delle distanze obiettivo;
o Allegato 2. Piano delle misure;
o Allegato 3 Tabella di calcolo delle livellette medie.
¾ Tav. 13/A Tabella dei punti informativi (associazione percorsi–logica di appuntamento);
¾ Tav. 14/A Tabelle configurazione telegrammi delle boe dei PI;
¾ Tav. 15/A Registro delle configurazioni.

SCMT SST app.E standardizz. doc. prog.

Transcript

Documenti analoghi

il tav falco campione d`inverno

SCMT SST app.L contenuti programma esercizio linea

Carta di Hendaye - Comitato NO TAV

COMUNICATO STAMPA

Entomologische Nachrichten

La Stampa

scheda tecnica bene in vendita tavolino 120x60 vetro h. 25 – col

CAT-CIFRIC-Master-in-Psicodiagnostica-III

ARTE E IMMAGINE: PROGRAMMA SVOLTO A.S. 2015/2016 Classe

Nati sotto Saturno (pdf
