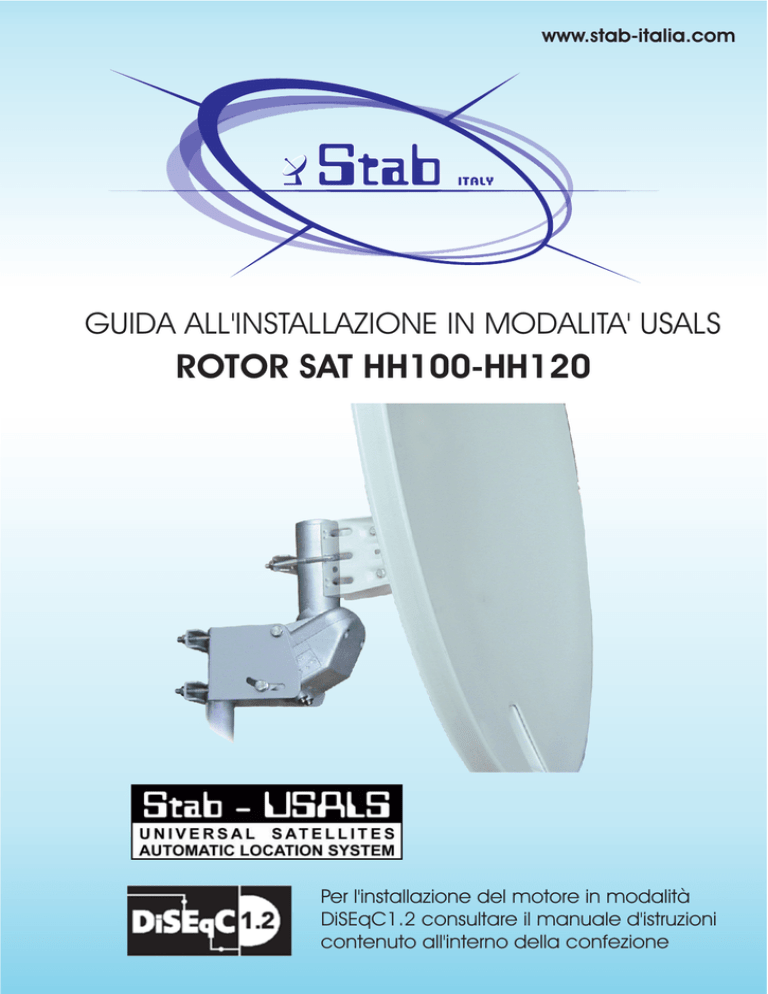

GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Per l'installazione del motore in modalità
DiSEqC1.2 consultare il manuale d'istruzioni
contenuto all'interno della confezione
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Il sistema USALS
Dalla collaborazione EUTELSAT-STAB è nato nel 1998 il sistema di comunicazione DiSEqC1.2, che
permette di comandare le motorizzazioni direttamente dal ricevitore. Questo sistema, riconosciuto come
standard da tutti i produttori di ricevitori sat, ha bisogno di molte operazioni di aggiustamento per avere una
corretta installazione dell'antenna (Individuazione esatta del sud, ricerca manuale di tutti i satelliti,
impostazione dei limiti, ecc.). Già nel 1999 l'obbiettivo principale della ricerca STAB è stato quello di
risolvere le problematiche legate all'installazione del motore e dare la possibilità all'utente di poter
acquistare il motore STAB dal rivenditore di fiducia e poterlo installare facilmente in qualsiasi parte del
mondo. Con il nuovo programma USALS possiamo affermare con assoluta certezza che questo obbiettivo
è stato raggiunto.
Ma cos'è il sistema USALS (Universal Satellite Automatic Location System)? È un sistema di calcolo
elaborato da STAB e concesso in uso gratuito, a tutti i produttori di ricevitore o schede sat per PC, che
permette al ricevitore di calcolare la posizione di tutti i satelliti in orbita con la precisione inferiore a 1 metro
rispetto al luogo d'installazione. Tutto questo in modo automatico, senza richiedere conoscenze tecniche
all'utente sia in fase d'installazione, che in fase d'utilizzo.
Come riconoscere se il vostro ricevitore è conforme allo standard “USALS“:
1. Sul box deve essere presente il logo
2. Nel menu “Motor setting” deve essere presente la modalità “USALS”
Esempio di calcolo della posizione dei satelliti rispetto alla città di Roma eseguito in
automatico da un ricevitore con il programma “USALS”.
ROMA
Installazione a Roma:
Latitudine = 41,9°N
Longitudine = 12,5°E
Elevazione antenna = 23,5°
Hispasat
Astra
Hot Bird
Il sistema USALS calcola l'angolo di rotazione necessario per
puntare il satellite desiderato ed il rotore automaticamente si
porta in posizione, per esempio:
- Astra 19,2°E
Angolo reale rispetto a Roma= 7,5° senso antiorario
- HotBird 13°E
Angolo reale rispetto a Roma= 0,6° senso antiorario
Per ottenere i dati di latitudine,
longitudine ed elevazione antenna
consultare il sito:
www.stab-italia.com
e seguire le istruzioni a pagina 4
- Hispasat 30°W
Angolo reale rispetto a Roma= 46,9° senso orario
pagina 2
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Accessori contenuti nella confezione
A - rotore
B - staffa di fissaggio del
rotore al palo di sostegno
C - morse di fissaggio del
rotore al palo
D - cavallotti di fissaggio
E - connettori
F - kit viti
G - libretto d'istruzioni
ROTOR SAT DIVISION
pagina 3
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Come ottenere le coordinate del luogo di installazione
Dal sito internet www.stab.italia.com è possibile ottenere i dati di:
LATITUDINE, LONGITUDINE, ELEVAZIONE ANTENNA.
Questi dati sono indispensabili per poter eseguire l'installazione in
modalità USALS.
click
Digitare l'indirizzo del luogo in cui si desidera installare il rotore
indirizzo
pagina 4
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Esempio:
installazione presso STAB
indirizzo: via Seminiato, 79 - 44034 Ambrogio (FE)
SUD
Annotare i seguenti dati:
LATITUDINE: 44,9° N
LONGITUDINE: 12,0° E
ELEVAZIONE ANTENNA: 23,2° (per rotore HH100 / HH120)
Inoltre sulla cartina viene visualizzato l'indicatore del SUD (con le
tolleranze ± 2°) per facilitare il primo direzionamento della parabola
come spiegato in seguito.
ROTOR SAT DIVISION
pagina 5
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
INSTALLAZIONE PASSO A PASSO
1
Tutto il sistema deve essere perfettamente a piombo
per avere un corretto puntamento dei satelliti.
pagina 6
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
2
SUD
SUD
Viti F
Cavallotti D
Staffe di
fissaggio C
Fissare il Rotore al palo di sostegno senza stringere completamente
le staffe di fissaggio C.
Allineare il motore in direzione SUD aiutandosi con l'indicazione
fornita dalla cartina sul sito www.stab-italia.com
Stringere le viti F.
ROTOR SAT DIVISION
pagina 7
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
3
F
Regolare l'inclinazione del rotore con la vostra LATITUDINE
e stringere le viti di fissaggio F.
pagina 8
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
4
Fissare la parabola al perno del rotore senza stringere
definitivamente la morsa di fissaggio parabola.
ROTOR SAT DIVISION
pagina 9
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
5
pagina 10
Allineare perfettamente l'indicatore del perno rotore
con l'asse dell'antenna e stringere le morsa di
fissaggio parabola.
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Regolare l'inclinazione dell'antenna e stringere
le viti di fissaggio.
6
Regolare l'inclinazione dell'antenna con il valore di
ELEVAZIONE ANTENNA
ricavato dal sito
www.stab-italia.com e stringere le viti di fissaggio F.
ROTOR SAT DIVISION
pagina 11
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
7
Collegamenti
CAVO1:
15mm
8mm
Con uno spezzone di cavo coassiale lungo circa
1,5 m montare alle estremità i connettori F e
collegare l'LNB al rotore.
CAVO2:
CONNETTORE
Montare alle estremità del cavo coassiale di
discesa i connettori F a collegare l'uscita del
rotore contrassegnato con REC all'ingresso del
ricevitore.
RICEVITORE
IN
3mm
LNB
ROTORE
Cavo 2
REC LNB
Cavo 1
TV
RICEVITORE
Cavo 2
Scart
Cavo 1
PC
SCHEDA SAT
Cavo 2
Cavo 1
Caratteristiche del cavo coassiale.
Un cavo non idoneo pregiudica il corretto funzionamento del motore!
Consigliamo pertanto di attenersi alle seguenti caratteristiche:
pagina 12
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Impostazioni dal menu del ricevitore
8
Seguire il manuale d’istruzioni del ricevitore e posizionarsi nel menu
di installazione in modalità USALS.
Impostare il satellite più vicino al vostro SUD (se siete nell’emisfero
NORD).
esempio STAB, Longitudine=12°E
satellite più vicino= HOT BIRD 13°E
Inserire nel menu del ricevitore i dati di Latitudine e Longitudine
forniti precedentemente dal sito: www.stab-italia.com
Antenna setup
HotBird 13°E
Motor setings
USALS
(1) 10,719 GHz
Move
Stop
Vertical - 14V
Go to reference
Vertical - 14V
27,500 MSPS
LATITUDE
012,0° E
Tuner
Lock
LONGITUDE
44,9° N
FEC
3/4
Level
48%
Quality 40%
Confermare i dati inseriti.
Il rotore automaticamente ruota verso la posizione calcolata dal
sistema USALS.
ROTOR SAT DIVISION
pagina 13
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
9
Attendere l'arresto del motore.
Ruotare tutto il sistema rotore-staffa molto lentamente in senso
orario o antiorario fino alla visualizzazione dell'immagine sullo
schermo, o del segnale sul misuratore di campo.
Stringere le viti di fissaggio.
CONGRATULAZIONI!!!
Avete completato l'installazione ed il puntamento di
tutti i satelliti visibili.
pagina 14
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Note
Località
ROTOR SAT DIVISION
Latitudine
Longitudine
Elevazione
antenna
pagina 15
