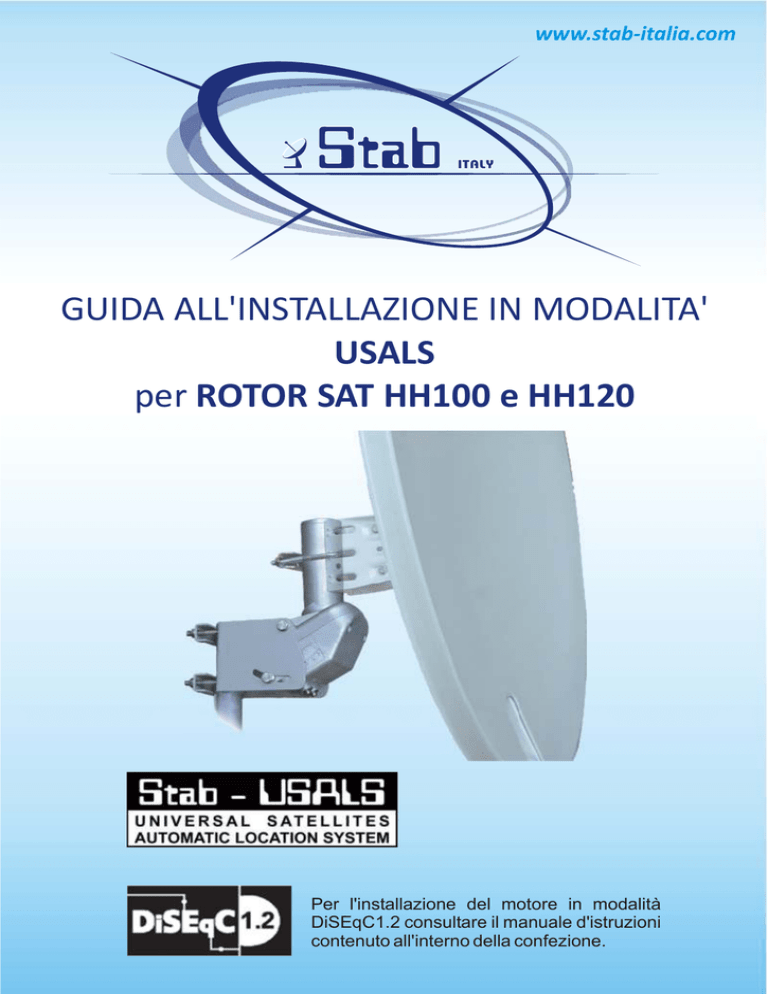

GUIDA ALL'INSTALLAZIONE IN MODALITA'
USALS
per ROTOR SAT HH100 e HH120
Per l'installazione del motore in modalità
DiSEqC1.2 consultare il manuale d'istruzioni
contenuto all'interno della confezione.
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Il sistema USALS
Il sistema USALS® (Universal Satellite Automatic Location System) è un sistema di calcolo elaborato da
STAB che permette al ricevitore di calcolare la posizione di tutti i satelliti in orbita con la precisione inferiore a
1 metro rispetto al luogo d’installazione. Tutto questo in modo automatico, senza richiedere conoscenze
tecniche all’utente sia in fase d’installazione, che in fase d’utilizzo.
Come capire se il vostro ricevitore è conforme allo standard “USALS® “:
>Sul ricevitore deve essere presente il seguente logo USALS:
>Nel menu “Motor setting” deve essere presente la modalità “USALS®”
Esempio di calcolo della posizione dei satelliti rispetto alla città di Roma eseguito in automatico da un
ricevitore con il programma “USALS”.
ROMA
Hispasat
30,0° W
Hot Bird
13,0° E
Il sistema USALS calcola
l'angolo di rotazione necessario
per puntare il satellite desiderato
ed il rotore automaticamente si
porta in posizione, per esempio:
Astra
19,2° E
+
SOUTH - 12,5° E
Installazione a Roma:
Latitudine = 41,9°N
Longitudine = 12,5°E
Satellite
USALS
automatic calculation
Astra 19,2°E
+ 7,5°
HotBird 13°E
+ 0,6°
Hispasat 30°W
- 46,9°
pagina 2
Per ottenere i dati di latitudine ,
longitudine ed elevazione antenna
consultare il sito:
www.stab-italia.com/maps.php
e seguire le istruzioni a pagina 4
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Accessori contenuti nella confezione
B
A
Staffa per ancoraggio al palo
C
Morse
Cavallotti
G
D
Viti M8
Connettori F
E
Dadi M8
H
F
I
Copriconnettori
Istruzioni
Rondelle ø 8 mm
D
F
E
15mm
8mm
C
H
G
B
ROTOR SAT DIVISION
A
3mm
pagina 3
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Come ottenere le coordinate del luogo di installazione
Dal sito internet www.stab.italia.com/maps.php è possibile ottenere i
dati di:
LATITUDINE, LONGITUDINE, ELEVAZIONE ANTENNA.
Questi dati sono indispensabili per poter eseguire l'installazione in
modalità USALS.
Digitare l'indirizzo del luogo in cui si desidera installare il rotore
indirizzo
pagina 4
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Esempio:
installazione presso STAB
indirizzo: via Seminiato, 79 - 44034 Ambrogio (FE)
SUD
tolleranza ± 2°
Se la posizione non è precisa, trascinare il puntatore rosso nella posizione corretta.
Annotare i seguenti dati:
LATITUDINE: 44,9° N
LONGITUDINE: 12,0° E
ELEVAZIONE ANTENNA: 23,2° (per rotore HH100 / HH120)
Inoltre sulla cartina viene visualizzato l'indicatore del SUD (con le
tolleranze ± 2°) per facilitare il primo direzionamento della parabola
come spiegato in seguito.
ROTOR SAT DIVISION
pagina 5
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
INSTALLAZIONE PASSO A PASSO
1
Ø= 50÷76 mm
Ø= 50÷76 mm
PALO
PERFETTAMENTE
A PIOMBO
25 cm
Tutto il sistema deve essere perfettamente a piombo
per avere un corretto puntamento dei satelliti.
pagina 6
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
2
SUD
SUD
SUD
Fissare il Rotore al palo di sostegno senza stringere completamente
le morse di fissaggio al palo.
Allineare il motore in direzione SUD aiutandosi con una bussola
oppure con l'indicazione fornita dalla cartina sul sito
www.stab-italia.com/maps.php
Stringere le viti.
ROTOR SAT DIVISION
pagina 7
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
3
Regolare l'inclinazione del rotore con il valore della vostra
LATITUDINE e stringere le viti di fissaggio.
pagina 8
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
4
Fissare la parabola al perno del rotore senza stringere
definitivamente la morsa di fissaggio parabola.
ROTOR SAT DIVISION
pagina 9
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
5
pagina 10
Allineare perfettamente l'indicatore del perno rotore
con l'asse dell'antenna e stringere le morsa di
fissaggio parabola.
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
6
Regolare l'inclinazione dell'antenna con il valore di
ELEVAZIONE ANTENNA ricavato dal sito
www.stab-italia.com/maps.php e stringere le viti di
fissaggio.
ROTOR SAT DIVISION
pagina 11
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
7
Collegamenti
CAVO1:
15mm
8mm
Con uno spezzone di cavo coassiale lungo circa
1,5 m montare alle estremità i connettori F e
collegare l'LNB al rotore.
CAVO2:
Montare alle estremità del cavo coassiale di
discesa i connettori F a collegare l'uscita del
rotore contrassegnato con REC all'ingresso del
ricevitore.
RECEIVER
IN
CONNETTORE
3mm
LNB
ROTOR
REC LNB
Cable 2
Cable 1
TV
RECEIVER
Cable 2
Scart
Cable 1
PC
PC CARD
Cable 1
Cable 2
Caratteristiche del cavo coassiale.
Un cavo non idoneo pregiudica il corretto funzionamento del motore!
Consigliamo pertanto di attenersi alle seguenti caratteristiche:
L= < 30 m
Ø=1,02mm
18 Ω/km (max)
22 Ω/km (max)
pagina 12
L= 30 ÷ 60 m
Ø=1,13mm
10 Ω/km (max)
18 Ω/km (max)
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
8
Impostazioni dal menu del ricevitore
Seguire il manuale d’istruzioni del ricevitore e posizionarsi nel menu
di installazione in modalità USALS.
Impostare il satellite più vicino al vostro SUD.
esempio STAB, Longitudine=12°E
satellite più vicino= HOT BIRD 13°E
Inserire nel menu del ricevitore i dati di Latitudine e Longitudine
forniti precedentemente dal sito: www.stab-italia.com/maps.php
esempio di menu di ricevitore
Antenna setup
HotBird 13°E
Motor settings
(1) 10,719 GHz
Move
USALS
Stop
Vertical - 14V
Go to reference
27,500 MSPS
LATITUDE
44,9° N
LONGITUDE
12,0° E
Tuner
FEC
Level
Lock
3/4
31%
Vertical - 14V
Quality 20%
Confermare i dati inseriti.
Il rotore automaticamente ruota verso la posizione calcolata dal
sistema USALS.
ROTOR SAT DIVISION
pagina 13
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
9
Attendere l'arresto del motore.
Ruotare tutto il sistema rotore-staffa molto lentamente in senso
orario o antiorario fino alla visualizzazione dell'immagine sullo
schermo, o del segnale sul misuratore di campo.
Stringere le viti di fissaggio.
CONGRATULAZIONI!!!
Avete completato l'installazione ed il puntamento di
tutti i satelliti visibili.
pagina 14
ROTOR SAT DIVISION
GUIDA ALL'INSTALLAZIONE IN MODALITA' USALS
ROTOR SAT HH100-HH120
Note
Località
ROTOR SAT DIVISION
Latitudine
Longitudine
Elevazione
antenna
pagina 15
