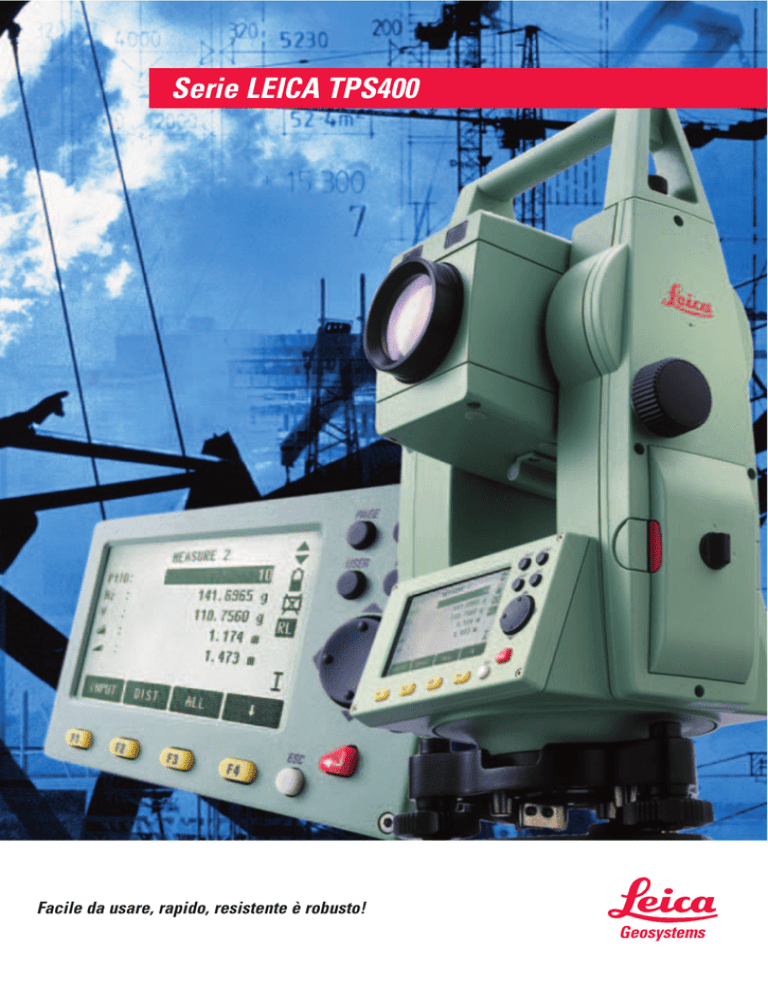

Serie LEICA TPS400

Serie LEICA TPS400
Facile da usare, rapido, resistente è robusto!
Geosystems
Serie LEICA TPS400
La soluzione ideale per ogni cantiere
Misurare con le nuove Stazioni Totali della serie TPS400
non potrebbe essere più facile! Il piombo laser e la livella
elettronica permettono il rapido posizionamento dello
strumento e l’immediata esecuzione delle misure.
Le ormai collaudate viti di precisione senza fine e il
cannocchiale Leica con ingrandimento 30x permettono
il puntamento esatto dei punti da misurare. Il distanziometro elettronico integrato misura su target riflettenti,
prismi o semplicemente senza riflettori, su qualsiasi
superficie, risparmiando tempo e denaro.
Vantiggi nel lavoro di campagna:
• Uso facile e diretto dei tasti-funzione
• L’ampio Display ad alta risoluzione offre
una visualizzazione nitida
• Chiara struttura del sistema
• Programmi applicativi integrati
• Compatibilità con memorie dati esterne
• Schermata di avvio definibile
Rapido da imparare – facile da utilizzare
Lo sviluppo della nuova generazione di Stazioni Totali ha
notevolmente incrementato la facilità d’uso. Bastano solo
quattro tasti-funzione per poter utilizzare l’intero strumento.
Il Display ampio e illuminabile è facilmente leggibile. La
nuova guida grafica integrata nell’applicazione rende le
operazioni di misura ancora più semplici. Tutti i modelli della
serie TPS400 dispongono di un menu dalla semplice struttura e di programmi di misura integrati, per poter offrire una
rapida e facile soluzione per tutti i vostri lavori.
Trasmissione dati personalizzata
Grazie alla possibilità di creare formati personalizzati, lo
scambio di dati è ancora più semplice. In questo modo si
possono trasferire dati a qualsiasi software direttamente
dallo strumento. Inoltre, in questo modo, i dati possono
essere compatibili con altri strumenti di rilievo e GPS. I
programmi necessari sono inclusi nella dotazione dello
strumento. Lo strumento può scambiare informazioni con
un computer tramite un cavo standard RS232, un collegamento USB o un collegamento senza fili
. I dati
possono essere configurati per consentire la comunicazione con la maggior parte dei registratori esterni.
Ottima Resistenza
La serie TPS400 è stata concepita
appositamente per l’uso su cantiere. Il
corpo dello strumento è impermeabile
all’acqua e alla polvere ed è
quindi ancora più protetto contro le
intemperie.
Misura senza riflettore
I punti inaccessibili fanno
ormai parte del passato! Gli
strumenti TPS400 misurano
anche senza riflettore, rapidamente e con una precisione
straordinaria. Ora con il
nuovo e più potente TCR400
power è possiblile eseguiere
misure ad una distanza
ancora maggiore. Potete così
eludere ogni ostacolo.
Compensatore biassiale
Il compensatore a 2 assi
completamente automatico
vi garantisce una misura
corretta di altissima precisione. Per applicazioni su piattaforme mobili, il compensatore può anche essere disattivato.
Piombo laser
Il piombo laser permette un
facile centramento del punto
a terra. L’intensità del punto
laser può essere regolata in
modo graduale, garantendo
così la massima visibilità
anche in condizioni d’illuminazione critiche. Si evita così
il centramento col piombo
ottico che richiede molto
tempo.
TPS800 Performance Series
Il TPS800 offre più funzioni
e una maggiore efficienza.
Include una tastiera alfanumerica completa con codici
e impostazioni facilmente
selezionabili premendo un
solo tasto. Sono disponibili
applicazioni supplementari:
arco di riferimento,
punto nascosto, allineamento strade e COGO per il
calcolo di coordinate geometriche. Per ulteriori
dettagli consultare l’opuscolo TPS 800.
Picture: Project Uptown Munich
Proprietor: Hines Immobilien GmbH
Serie LEICA TPS400,
modelli disponibili
Caratteristiche
• Display grafico
• Misure senza riflettore
• Viti micrometriche di
precisione senza fine
• Piombo laser
• Compensatore
biassiale
Applicazioni
• Topografia/
•
•
•
•
•
•
•
•
con Codifica
Tracciamento
Stazione libera
Linea di Riferimento
Trasferimento di quote
Calcolo di superfici
Distanza di raccordo
Quota di punto
inaccessibile
Rilievi di cantiere
Distanziometro
(RL, TCR400power):
Laser classe 3R in accordo con
IEC 60825-1 e EN 60825-1
Laser classe IIIa in accordo con
FDA 21CFR Ch. I § 1040
Distanziometro (RL, portata
standard) et piombo laser:
Laser classe 2 in accordo con
IEC 60825-1 e EN 60825-1
Laser classe II in accordo con
FDA 21CFR Ch. I § 1040
Distanziometro (IR):
Laser classe 1 in accordo con
IEC 60825-1 e EN 60825-1
Laser classe I in accordo con
FDA 21CFR Ch. I § 1040
Guida luminosa (EGL):
LED classe 1 in accordo con
IEC 60825-1 e EN 60825-1
Il TPS800 rispetta le 21 CFR 1040.10 e
1040.11 eccetto che per le deviazioni, in
conformità con la Comunicazione Laser
No 50, datata 26 Luglio 2001.
Dati tecnici
TPS 403
Misure angolari (Hz, V)
Metodo
Risoluzione del display
Deviazione standard (ISO 17123-3)
3’’ (1 mgon)
Cannocciale
Ingrandimento
Campo visivo
Distanza min. del target
Reticolo
TPS 405
TPS 407
Assoluto continuo
1’’ / 0.1 mgon / 0.01 mil
5’’ (1.5 mgon)
7’’ (2 mgon)
TPS 800
2’’
3’’
5’’
1’’
1.5’’
30 x (42x con oculare FOK53)
1°30’ (26 m a 1 km)
1.7 m
illuminato
Compensatore
Sistema
Campo di funzionamento
Precisione di posizionamento
1’’
Compensatore bi-assiale elettronico
+/-4’ (0.07 gon)
1.5’’
2’’
0.5’’
Misura della distanza (IR)
Portata con prisma corcolare GPR1
Misura con nastro riflettente (60 mm x 60 mm)
Dev. standard (ISO 17123-4) (precisa/rapida/tracciamento)
Tempo di misura (precisa/rapida/tracciamento)
3 500 m
250 m
2 mm + 2 ppm / 5 mm + 2 ppm / 5 mm + 2 ppm
< 1 sec / < 0.5 sec / < 0.3 sec
Misura della distanza senza riflettore (RL)
Portata con piastra segnale (Kodak grigio)
Misura con prisma circolare GPR1
Dev. standard (ISO 17123-4) (breve/prisma/tracciamento)
Tempo per tipo di misura (breve/prisma/tracciamento)
80 m (TCR400) / 170 m (TCR400power)
170 m
5 000 m (TCR400) / 10 000 m (TCR400power)
10 000 m
3 mm + 2 ppm / 5 mm + 2 ppm / 5 mm + 2 ppm
3.0 sec / 2.5 sec / 1.0 sec
Communicazione
Memorizzazione interna dei dati
Interfaccia
Formati di dati
10 000 blocci di misure
RS232 fino a 19 200 baud
GSI / IDEX / ASCII / formati definibili dall’utente
Funzionamento
Display
Tastiera (con seconda tastiera opzionale)
Graphics 160 x 280 pixels, alphanumerico 8 righe x 31 caratteri
4 tasti funzione
Alphanumerico,
4 tasti funzione
Piombo laser
Tipo
Precisione
Punto laser, regolazione graduale della luminosità
1.5 mm (2 sigma) con strumento ad 1.5 m di altezza
Condizioni ambientali
Campo di temperatura (funzionamento)
Protezione da spruzzi d’acqua e polvere (IEC 60529)
Campo di temperatura (stoccaggio)
Umidità
Peso
Peso inclusa la batteria e il basamento
da -20°C a +50°C (da -4°F a +122°F)
IP54
da -40°C a +70°C (da -40°F a +158°F)
95%, senza condensazione
5.2 kg
Alimentazione
Tipo di batteria
Tensione / capacità
Alimentazione esterna
Durata funzionamento con GEB121
Numero di misure della distanza con GEB121
5.4 kg
NiMH tipo videocamera
GEB 111: 6V 2100 mAh / GEB121: 6V 4200 mAh
Con cavo interfaccia GEV71 per 11.5V to 14V
circa 6 ore
circa 9 000
