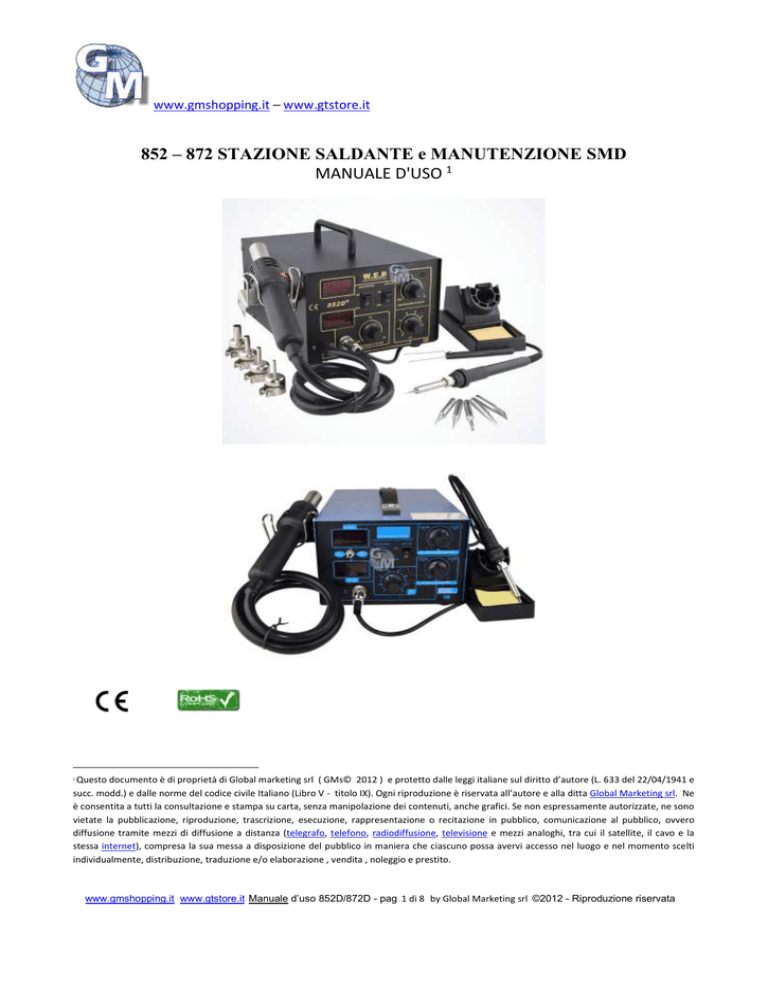

852 – 872 STAZIONE SALDANTE e MANUTENZIONE SMD
MANUALE D'USO 1
Questo documento è di proprietà di Global marketing srl ( GMs© 2012 ) e protetto dalle leggi italiane sul diritto d’autore (L. 633 del 22/04/1941 e
succ. modd.) e dalle norme del codice civile Italiano (Libro V - titolo IX). Ogni riproduzione è riservata all’autore e alla ditta Global Marketing srl. Ne
è consentita a tutti la consultazione e stampa su carta, senza manipolazione dei contenuti, anche grafici. Se non espressamente autorizzate, ne sono
vietate la pubblicazione, riproduzione, trascrizione, esecuzione, rappresentazione o recitazione in pubblico, comunicazione al pubblico, ovvero
diffusione tramite mezzi di diffusione a distanza (telegrafo, telefono, radiodiffusione, televisione e mezzi analoghi, tra cui il satellite, il cavo e la
stessa internet), compresa la sua messa a disposizione del pubblico in maniera che ciascuno possa avervi accesso nel luogo e nel momento scelti
individualmente, distribuzione, traduzione e/o elaborazione , vendita , noleggio e prestito.
1
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 1 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
Sommario
852 – 872 STAZIONE SALDANTE e MANUTENZIONE SMD ................................................................................ 1
Breve introduzione al sistema ...................................................................................................................... 2
Istruzioni per l’uso ........................................................................................................................................ 3
INSTALLAZIONE ............................................................................................................................................ 4
OPERAZIONI ................................................................................................................................................. 4
CARATTERISTICHE TECNICHE ............................................................................................................. 5
PANNELLO DI CONTROLLO ........................................................................................................................... 6
MANUTENZIONE .......................................................................................................................................... 6
Breve introduzione al sistema
Questo dispositivo è dispositivo 2 in 1: una stazione saldante ed una pistola ad aria
bollente per manutenzione componenti SMD (Surface mounting device - componenti
elettronici a montaggio superficiale).
Di dimensioni ridotte, intuitiva, leggera e molto pratica, si adatta a svariati usi, primo
tra tutti alla manutenzione di circuiti elettronici e piccoli componenti.
Il sistema prevede presidi per operare in piena sicurezza e per regolare le emissioni
ma si tratta di dispositivo i cui terminali operano a temperature intorno ai 480°c per
cui occorre adottare tutte le cautele del caso e rispettare le regole generali sull’uso di
prodotti elettrici e le cautele riportate nel presente manuale. Se non si è certi di aver
compreso queste avvertenze, evitare di utilizzare il dispositivo.
Nota bene: In ogni caso, il rivenditore ed il distributore non sono responsabili per
eventuali danni a cose o persone o altro che si verificassero a prodotto installato
per uso non conforme alle norme generali ed alle indicazioni contenute nel
presente manuale. E’ necessaria una corretta installazione ed un’adeguata
manutenzione per sfruttare la massima efficacia del prodotto.
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 2 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
Istruzioni per l’uso
PRECAUZIONI
Il dispositivo 852D+/872D è predisposto per operare con corrente AC 220V (+/10%), 50 Hz. Fare attenzione a garantire sempre uno spazio adeguato per il riciclo
dell’aria di ventilazione tramite le feritoie poste sul pannello posteriore.
NON UTILIZZARE:
 In ambiente esposto alle intemperie o tassi di umidità eccessiva;
 In prossimità o presenza di gas o materiali facilmente infiammabili;
 In ambienti senza ricambio d’aria per smaltire i fumi delle lavorazioni.
 in presenza di temperatura ambientale inferiore a 0°c o superiore a 40°c.
Utilizzare solo i componenti originali o conformi alle indicazioni tecniche; in caso di
guasto o difetto rivolgersi a strutture indicate dal venditore, personale qualificato o
direttamente al produttore.
Rispettare e non alterare i presidi elettrici quali fusibili e prese a tre pin con
protezione a massa
La pistola ad aria e il ferro saldante raggiungono temperature elevate (circa 480°c)
che possono essere dannose per il corpo umano; assolutamente evitare il contatto.
Tenere fuori dalla portata dei bambini. Quando ci si allontana
dall’apparecchiatura, assicurarsi che la funzione aria calda (HOT AIR) sia spenta.
Non percuotere la punta saldante su superfici solide nel tentativo di eliminare i
residui; ciò potrebbe indurre danni all’apparato non coperti da garanzia.
ATTENZIONE: Dopo l’uso ed a dispositivo spento, i terminali mantengono
un’elevata temperatura, in lento raffreddamento, per cui vanno riposti negli appositi
supporti per evitare contatti accidentali pericolosi per rischi di ustione.
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 3 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
INSTALLAZIONE
In base alle esigenze personali, scegliere la corretta collocazione dell’apparato e montare i supporti
di sostegno del ferro saldante e della pistola ad aria calda; fissare il supporto pistola al corpo
principale utilizzando le viti in dotazione. Verificare la disponibilità di una corretta presa di
alimentazione elettrica.
OPERAZIONI
Connettere l’alimentatore alla rete elettrica (AC 220V) solo dopo aver verificato che
gli interruttori di selezione output siano spenti ed i connettori dei 2 terminali inseriti
negli appositi spazi ed i terminali posti nei relativi supporto di riposo. Inserire il
riduttore d’aria alla pistola prima di iniziare il lavoro e, comunque, solo ad attrezzo
freddo; utilizzare sempre il riduttore più grande possibile per evitare inutili
surriscaldamenti.
Accendere la stazione col tasto presente sul pannello posteriore.
Il sistema in automatico individua le due diverse modalità di utilizzo, selezionabili
tramite gli appositi interruttori ed il led relativo (mod. 852) si illumina;
all’accensione, il display mostra dapprima la temperatura limite per la modalità
corrente e, subito in sequenza, l’avanzamento della temperatura fino a raggiungere il
limite impostato. Per modificare la temperatura massima desiderata, riporre il
terminale ad aria sull’apposito supporto, ruotare la manopola temperatura relativa alla
modalità da modificare (SOLDERING o HOT AIR) fino a raggiungere il livello
desiderato e riprendere il lavoro. Nel modello 872D si può selezionare il valore
temperatura sul display in base alla scala celsius (°C) o fahrenheit (°F).
Il dispositivo è dotato di 2 display che mostrano il valore corrente della temperatura
per la rispettiva modalità. Se il terminale relativo alla modalità selezionata non è
correttamente collegato, sul display appare il messaggio di errore (S-E).
L’erogazione del flusso d’aria può essere regolata ruotando il pomello AIR per valori
da 1 ad 8, corrispondenti a 3 e 24 litri al minuto.
Per terminare il lavoro in corso, premere su O il tasto relativo alla modalità corrente
SI RACCOMANDA DI RIPORRE LA PISTOLA AD ARIA SULL’APPOSITO
SOSTEGNO E LASCIARLA RAFFREDDARE SENZA FARLA ENTRARE IN
CONTATTO CON COSE O PERSONE.
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 4 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
La pistola, quando appoggiata all’apposito sostegno, inizia a ridurre la temperatura
fino a raggiungere i 100°c, per entrare in modalità ibernazione; il display mostrerà tre
trattini (---) se non era attiva anche la modalità saldatore. Appena risollevata dal
sostegno riparte subito il riscaldamento per ritornare alla temperatura desiderata.
Per spegnere definitivamente la macchina, azionare il tasto di spegnimento posto sul
retro.
CARATTERISTICHE TECNICHE
Alimentazione esterna
Temperatura di esercizio
Temperatura di stoccaggio
Potenza assorbita
Pistola ad aria
Temperatura prodotta
Flusso aria
Stabilità temperatura
Ferro saldante
Potenza emessa
Temperatura prodotta
Stabilità temperatura
Resistenza massa saldatore
Voltaggio massa saldatore
AC 220V +/-10% - Frequenza 50Hz
Da 0° a 40°c – umidità <80%
Da -20° a 80°c – umidità <80%
Max 700W +/-10%
AC 220V +/-10% - Frequenza 50Hz
Da 100°c a 480°c
Max 24 l/min
+/- 1°c
AC 220V +/-10% - Frequenza 50Hz
50W +/- 10%
Da 200°c a 480°c
+/- 2°c
<2 omega
<2mV
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 5 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
RIFERIMENTI
PANNELLO DI CONTROLLO
1 – DISPLAY TEMP. ARIA
2 – DISPLAY TEMP. FERRO
852
3 – INTERRUTTORE FERRO
1
4
3
8
5 – ATTACCO ARIA
6 – ATTACCO FERRO
2
7
9
7 – REGOLATORE TEMP. FERRO
8 – REGOLATORE TEMP. ARIA
6
5
4 – INTERRUTTORE ARIA
9 – REGOLATORE FLUSSO ARIA
10 – SELETTORE SCALA DISPLAY
TEMPERATURE (CELSIUS o
FAHRENHEIT)
872
7
2
3
10
°C
4
°F
8
1
9
5
6
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 6 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
MANUTENZIONE
Quando si sostituiscono i terminali occorre calibrare la temperatura utilizzando un attrezzo non
conduttore per ruotare i trimmer di calibro, rispettivamente per elemente saldante (7) o elemento
aria calda (8).
Per sostituire gli elementi usurati o danneggiati assicurarsi che il terminale sia freddo e che il cavo
elettrico della macchina sia scollegato dalla rete.
Impugnare il terminale e ruotare la ghiera
Handle shell1; rimuovere le viti di bloccaggio;
rimuovere il cablaggio, facendo attenzione
alla sua giusta posizione, sostituire il
componente esausto e rimontare seguendo i
passi a ritroso.
Fare attenzione a non danneggiare il cavo di
messa a terra.
www.gmshopping.it www.gtstore.it Manuale d’uso 852D/872D - pag . 7 di 8 by Global Marketing srl ©2012 - Riproduzione riservata
www.gmshopping.it – www.gtstore.it
INFORMAZIONI AGLI UTENTI –
Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche,
nonché allo smaltimento dei rifiuti” - Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà,
pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di
raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta
differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento
ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce
il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da
parte
dell’utente
comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. 22/1997” (articolo 50 e
seguenti del D.Lgs n. 22/1997).
Dichiarazione di conformità
Prodotto Made in Cina. Importato in Italia da Global Marketing srl, Pomigliano d’Arco (Na)
Dichiariamo che il prodotto 852D+ / 872D – rispetta i requisiti essenziali delle direttive:
2005/32/EC - CEE 93/68 -
