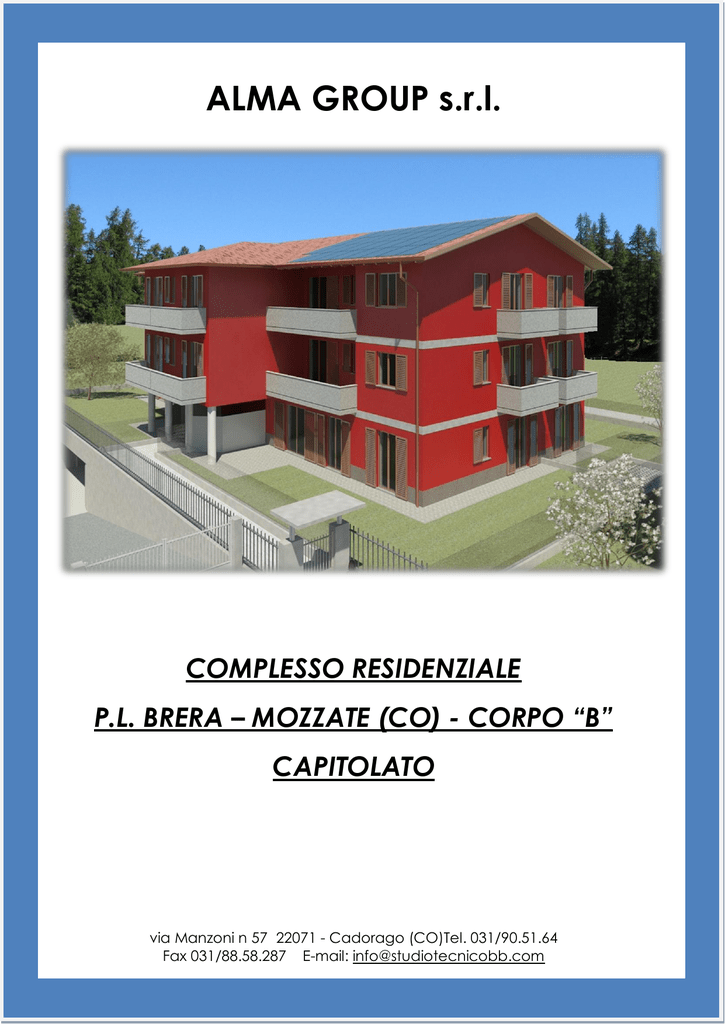

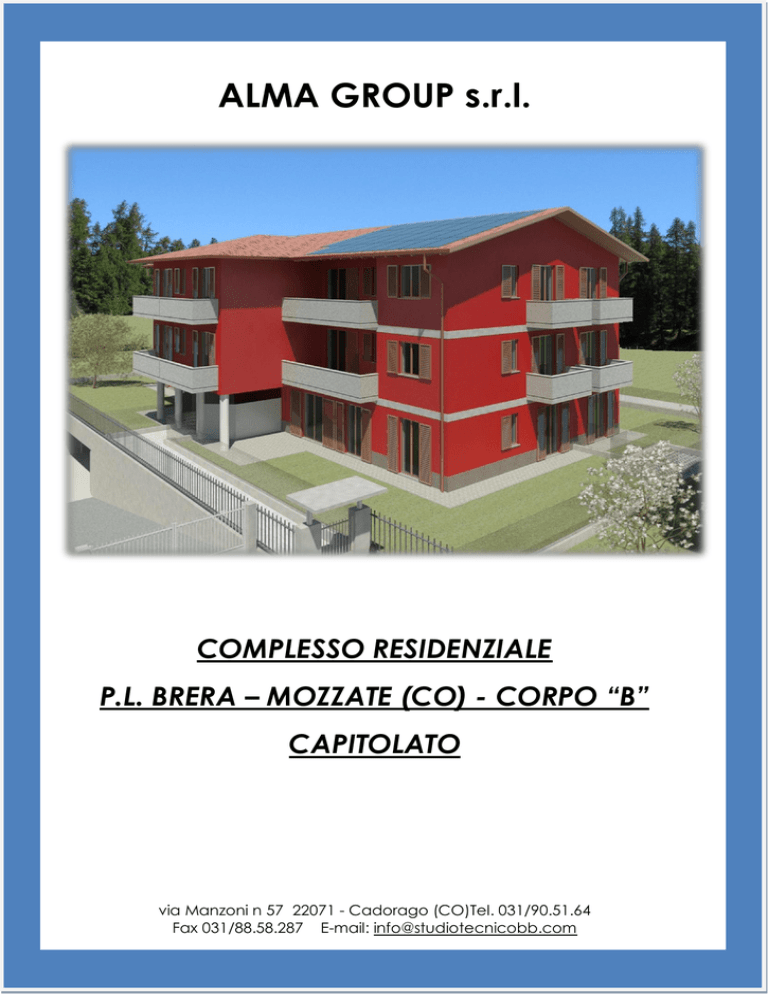

ALMA GROU CAPITOLATO COMPLESSO RESIDENZIALE

ALMA GROUP s.r.l.
COMPLESSO RESIDENZIALE
P.L. BRERA – MOZZATE (CO) - CORPO “B”
CAPITOLATO
via Manzoni n 57 22071 - Cadorago (CO)Tel. 031/90.51.64
Fax 031/88.58.287 E-mail: [email protected]
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
GENERALITA’ DELL’INTERVENTO
Il complesso residenziale sorgerà su un lotto sito nel comune di
Mozzate (CO), via Don Sturzo, all’interno del P.L. privato
denominato “BRERA”.
Il progetto prevede la realizzazione di n. 3 palazzine residenziali
con annesse autorimesse private e cantine.
L’accesso ai complessi avverrà lungo via Don Sturzo dove
sorgeranno gli accessi carrai per gli autoveicoli e gli accessi
pedonali che disimpegneranno le palazzine.
Il piano terra sarà adibito a giardino privato delle unità
immobiliari.
MATERIALI UTILIZZATI
La scelta dei materiali utilizzati per la realizzazione e la finitura di
una costruzione edile può variare in funzione della destinazione,
del luogo, dei bisogni del cliente; Alma Group s.r.l. è sempre
attenta e disponibile alla personalizzazione delle finiture.
Costante è la ricerca di nuovi materiali e di soluzioni efficaci per
rendere migliore ogni singola abitazione. Fondamentale è
l’attenzione con la quale vengono affrontate le problematiche
riguardo l’isolamento termico e acustico sia delle singole unità
immobiliari che dell’intero fabbricato in modo da soddisfare i
requisiti della L. 10/91 che per le esigenze di economia e confort.
La presente descrizione serve ad individuare e fissare gli elementi
fondamentali e si intendono comprensive di tutto ciò che, pur non
essendo specificato, è necessario a dare l’opera finita a regola
d’arte.
2
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
FONDAZIONI E STRUTTURA
Le fondazioni saranno costituite da travi continue in calcestruzzo
armato di dimensioni variabili a seconda del tipo di terreno e
delle risultanze dei calcoli effettuati.
Le murature perimetrali del piano interrato saranno realizzate in
calcestruzzo armato con setti portanti per l’appoggio del solaio
soprastante.
I perimetrali dell’interrato contro terra verranno isolati all’esterno
con guaina bituminosa di mm. 3 e relativa protezione di pannello
in polistirolo di cm. 2 o con materiale similare deciso dalla D.L. in
corso d’opera per rendere l’opera finita a regola d’arte.
Tutte le altre murature perimetrali, dal piano terra all’ultimo piano
verranno realizzate in ARGISOL dello spessore totale di cm. 30.
Con Argisol si costruiscono pareti portanti in calcestruzzo
antisismiche conformi alla disciplina sismica introdotta dall’OPC
3274 del 2003, e ben isolate.
Con l’entrata in vigore del D. Lgs. n. 311 del 29/12/2006, in materia
di rendimento energetico rendono assai importante il grado di
isolamento dei fabbricati e la qualità dei prodotti impiegati per la
realizzazione dell’isolamento stesso.
Il sistema di isolamento Argisol è estremamente valido per:
-
la qualità del materiale impiegato, ossia il polistirene espanso
sinterizzato;
-
posizionamento dell’isolamento nella parete (sia interno che
esterno);
-
l’eliminazione dei ponti termici;
-
il conseguente risparmio energetico ottenuto.
3
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
ELEMENTO ARGISOL
CARATTERISTICHE TECNICHE ARGISOL - NEOPOR
ARGISOL 30/16.5
Parametri
Misure elemento base
(lungh. x largh. x alt.)
Spessore della parete s
Modulo di divisibilità per
taglio ed incastro
trasversale e longitudinale
Peso dell'elemento base
Peso della parete
Quantità del calcestruzzo
120 x 30 x 30 cm
30 cm
2,5 cm
2,015 Kg
415 Kg/mq
165 mc/mq
Polistirene espanso ad alta densità,
appartenente (secondo la EN 11925/5)
alla EUROCLASSE E di reazione al fuoco
Materiale
Resistenza al fuoco
Peso dell'elemento
Valore U
Permeanza P
Capacità termica specifica
W
Sfasamento onda termica n
Dilatazione
Isolamento acustico
Resistenza alla diffusione del
vapore µ x s
Formazione di condensa
superficiale sulla parete
Polistirene espanso autoestinguente
(classificazione parete REI 90)
2015 gr
0,22 W/mqK
0,010 – 0.024 mqg/mhPa
1260 J/Kgk
7 h 53’
0,20 mm/m
47 dB
30 - 70
nessuna condensazione superficiale e/o
interstiziale (alle condizioni +20° int. U.R.
50% e -10° est., U.R. 80%)
a) polistirene interno, spessore cm. 6,2;
b) calcestruzzo armato, spessore cm. 16,5;
c) polistirene esterno, spessore cm. 7,3;
d) larghezza muro Argisol, cm. 30;
h) altezza blocco Argisol, cm. 30;
p) passo staffe cm. 15.
All’immobiliare verrà allegata targa e certificazione energetica.
4
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
Le unità abitative ricadono in fascia “A” , ovvero edifici a basso consumo energetico;
questo è reso possibile dall’efficacia e dall’ ottima qualità dai materiali utilizzati.
Qui di seguito esempio di targa e certificazione energetica che verranno allegate.
5
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
6
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
LASTRE PREDALLES
SOLAI
Il primo solaio, ovvero quello di copertura delle cantine e delle
autorimesse sarà in lastre “Predalles” dello spessore di cm 30 o
similare. Al piano terra abitato sopra le autorimesse verrà
realizzato un vespaio areato tipo “iglù” di adeguate dimensioni
per
costituire
un
vuoto
sanitario
opportunamente
areato
attraverso tubazioni verso l’esterno o in alternativa con cemento
cellulare o similare.
PARTICOLARE LASTRA PREDALLES
VESPAIO AREATO
IGLU’
7
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
TERMOSOLAIO
I restanti solai verranno realizzati in TERMOSOLAIO. Il polistirene
espanso impiegato garantirà un elevato isolamento termico
costante nel tempo.
TERMOSOLAIO
1.
cassero isolante in polistirene espanso sinterizzato;
2.
isolamento variabile del sottotravetto;
3.
traliccio metallico per l’autoportanza;
4.
supporti metallicci per garantire il copriferro dell’armatura
longitudinale;
5.
profili di lamiera zincata per l’ancoraggio delle lastre di
finitura.
COPERTURA
TEGOLE PORTOGHESI
L’orditura del tetto sarà in legno abete 4 fili o legno lamellare (in
caso di sottotetti abitabili) di adeguata sezione e la copertura
con tegole tipo portoghesi colore rosso o similare.
Canali,
scossaline,
converse,
saranno
alluminio
o
lamiera
preverniciata dello spessore di mm. 8/10, piegato e sagomato
secondo le necessità.
ISOTTA TEGOLA
I pluviali saranno in alluminio o lamiera preverniciata.
L’isolazione della copertura per i sottotetti abitabili sarà realizzata
con isolante ISOTTA dello spessore di cm. 12 o similare. Questi
pannelli totalmente impermeabili all'acqua, dispongono di una
elevata resistenza alla compressione e di una notevole stabilità
dimensionale, che li rendono autoportanti e pedonabili.
8
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
Autoestinguenti rientrano in classe 1 per reazione al fuoco.
PARTICOLARE ISOTTA
Isotta oltre a migliorare il comfort globale degli edifici aumenta la
durata del tetto in quanto favorisce l’evaporazione dell’umidità
esistente sia su tegole che sui coppi.
Isotta è un pannello isolante riciclabile ed ecologico, realizzato
con perle espanse di polistirene sinterizzate, estremamente
permeabile al vapore acqueo.
PARETI DIVISORIE UNITA’ IMMOBILIARI
I divisori delle unità immobiliari verranno eseguiti in cls armato
dello spessore di cm. 15, isolati da entrambi i lati con lastra di
cartongesso avvitata su telaio metallico con interposto foglio di
lana di roccia o similare dello spessore di cm. 5, per uno spessore
totale di cm. 25, in alternativa, per murature non portanti, saranno
realizzati in cartongesso avvitato su struttura metallica con
interposta lana di roccia, per uno spessore totale idoneo a
garantire un adeguato isolamento acustico.
PARETI DIVISORIE CANTINE E BOX
I divisori delle cantine e dei box verranno realizzati in cls senza
intonaco o blocchi cavi di cls (bolognini) dello spessore di cm. 812-20 faccia a vista a scelta della D.L. o similari.
SOGLIE E DAVANZALI
I davanzali e le soglie saranno in serizzo antigorio levigato dello
spessore di cm. 3 o similari.
FINITURE ESTERNE
Le facciate esterne saranno rasate con l’ausilio di rete in fibra di
vetro 20 g/mq e tinteggiate con colori a scelta della D.L. per dare
l’opera finita a regola d’arte.
9
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
TAVOLATI INTERNI
I tavolati saranno realizzati con una doppia lastra di cartongesso
avvitata su telaio metallico da entrambi i lati con interposto foglio
di lana di roccia o similare, dello spessore totale di cm 12,5.
Queste pareti si contraddistinguono da quelle in laterizio per un
maggior
risparmio
energetico,
maggiore
sicurezza
contro
l’incendio e la protezione contro l’inquinamento acustico.
CONTROPARETI E CONTROSOFFITTI
La muratura perimetrale interna verrà rivestita con lastra di
cartongesso avvitata su telaio metallico con interposto foglio di
lana di roccia o similare dello spessore di cm. 5.
I soffitti verranno rivestiti in lastre di cartongesso avvitate su telai
metallici.
PAVIMENTI E RIVESTIMENTI
Pavimento in monocottura prima scelta cm. 30x30 per cucine,
soggiorno, disimpegni e camere (o parquet nelle camere);
Pavimento bagni in ceramica cm. 20x20 o similare.
Pavimento balconi in grès antigelive cm. 20x20 o similare.
Rivestimento in ceramica cm. 20x20 o cm. 20x25 per tutte le pareti
dei bagni, per l’altezza di m. 2,00; sulla parete angolo cottura
della cucina per l’altezza di m. 1,75 per un massimo di mq. 5.
Non è prevista la fornitura e la posa in opera di zoccolino degli
appartamenti in quanto molto spesso è legata al tipo di
arredamento.
Le scale saranno rivestite in lastre di serizzo dello spessore di cm. 3
per le pedate e cm. 2 per le alzate o similare.
Pavimento box e cantine in calcestruzzo lisciato al quarzo.
Pavimentazione vialetti di accesso agli appartamenti in piastrelle
di gres porcellanato o autobloccanti.
Pavimentazione posti auto esterni in autobloccanti o asfalto.
L’impresa costruttrice predisporrà in tempo utile un campionario
di piastrelle di pavimento e rivestimento di diverso formato.
10
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
SERIE CONNECT-ARC:
IMPIANTO IDRICO SANITARIO
Le tubazioni saranno in polietilene multistrato Orig. Wavin con
WC e BIDET
raccordi a pinzare
in PVC occorrenti per la formazione
dell’impianto sanitario, acqua fredda e calda, partendo dal vano
contatori e proseguite fino a collegare tutti gli apparecchi sanitari
del bagno e la cucina, il tutto isolato fino ai rubinetti d’arresto.
Le tubazioni di scarico saranno in polipropilene ad innesto
antirumore per il bagno e la cucina, fino alle colonne montanti.
In ogni alloggio saranno previsti i seguenti apparecchi sanitari:
1) CUCINA:
-
solo attacco acqua calda e fredda e scarico, mentre
l’attacco
LAVABO
da
arredamento
è
a
cura
e
spese
dell’acquirente;
-
attacco gas (contatore escluso) solo con riscaldamento “A”.
2) BAGNO:
-
lavabo, wc, bidet e vasca o in alternativa doccia, montati
e funzionanti per dare l’opera finita a regola d’arte
(escluso box doccia);
-
attacco lavatrice e scarico (solo bagno principale).
WC: Ideal Standard serie Connect - Arc bianco sospeso,
completo di sedile in legno rivestito e placca.
BIDET: Ideal Standard serie Connect – Arc bianco sospeso,
completo di miscelatore Grohe Eurostyle cromato e sifone
Geberit.
LAVABO: Ideal Standard serie Connect - Arc da cm. 65 bianco,
completo di semicolonna, miscelatore Grohe Eurostyle cromato e
sifone Geberit.
PIATTO DOCCIA: Ideal Standard in ceramica bianco da cm. 80x80
completo di miscelatore Grohe Eurostyle da incasso cromato,
saliscendi Grohe Relexa e sifone Geberit.
VASCA: in vetroresina cm. 170x70 bianca completa di miscelatore
Grohe Eurostyle cromato esterno con doccetta e colonna
saltarello Geberit.
11
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
RETI DI SCARICO E VENTILAZIONE
Gli scarichi degli apparecchi sanitari saranno convogliati nelle
colonne di scarico acque nere e realizzati, come le colonne
stesse in polipropilene rigido acusticamente coibentato o similari.
Le tubazioni saranno collegate tra loro con il più idoneo dei
seguenti metodi: saldatura di testa, manicotto elettrico, raccordo
a bicchiere o eventuali altri metodi approvati dalla D.L.
Le colonne di scarico saranno dimensionate per rendere l’opera
finita a regola d’arte.
Ogni colonna di scarico verrà collegata ad un tubo esalatore che
si prolungherà oltre la copertura dell’edificio. Le colonne di
ventilazione saranno realizzate come le colonne di scarico in
polipropilene insonorizzato con bicchiere ad innesto. Verranno
presi tutti gli accorgimenti per rendere l’opera finita a regola
d’arte.
VENTILAZIONE BAGNI CIECHI
Eventuali bagni ciechi saranno provvisti, come da regolamento
locale d’igiene, di un sistema di aspirazione costituito da
ventilatori di estrazione elettrici collegati a canne di esalazione
comuni. Le dimensioni dei condotti e la potenza dei ventilatori di
estrazione elettrici saranno non inferiore a 12 volumi/ora per ogni
bagno interessato con funzionamento in discontinuo e ritardatore
sullo spegnimento in modo tale da garantire 6 volumi di ricambio
per ogni uso dell’ambiente.
12
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
IMPIANTO ELETTRICO
PLACCA MARCA GEWISS
SERIE CHORUS
BIANCO
Conforme alle norme CEI, sotto traccia in tubi in PVC circuiti
distinti per la luce e F.M. con valvole automatiche e centralina
comando all’ingresso.
Interruttori e prese Gewiss serie Chorus colore bianco o nero.
Negli appartamenti sono previsti i seguenti punti per i singoli locali:
SOGGIORNO/INGR.
2 punto luce invertiti
1 predisposizione antenna TV/SAT
1 predisposizione telefono
3 punto presa 10A
1 punto presa bipasso 10/16A
1 predisposizione volumetrico
NERO
2 predisp. contatto magn. (n° di finestre e porta ingr.)
1 predisposizione tastiera antifurto
1 punto citofono
CUCINA
1 punto luce interrotto
6 punto presa bipasso 10/16A
1 punto presa da 10A
1 predisposizione antenna TV
1 predisposizione volumetrico
1 predisposizione contatto magnetico
(n° di finestre)
1 punto alimentazione cappa
CAMERA DOPPIA
1 punto luce invertito
3 punto presa da 10A
1 punto presa bipasso 10/16A
1 predisposizione antenna TV
1 predisposizione telefono
1 predisposizione volumetrico
1 predisposizione contatto magnetico
CAMERE SINGOLE
(n° di finestre)
1 punto luce deviato
2 punto presa da 10A
1 punto presa bipasso 10/16A
1 predisposizione antenna TV
1 predisposizione telefono
1 predisposizione volumetrico
1 predisposizione contatto magnetico
13
(n° di finestre)
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
BAGNI
2 punto luce interrotto
1 punto presa da 16A
1 punto pulsante a tirante per doccia e/o vasca
1 predisposizione contatto magnetico
LAVANDERIA
(n° di finestre)
1 punto luce interrotto
1 punto presa da 16A
1 punto presa UNEL 10/16A (lavatrice)
1 punto pulsante a tirante per doccia e/o vasca
1 predisposizione contatto magnetico
DISIMPEGNI
(n° di finestre)
1 punto luce invertito
1 punto presa bipasso 10/16A
RIPOSTIGLIO
1 punto luce interrotto
1 punto presa bipasso 10/16A
1 punto centralino
BALCONI ZONA
GIORNO
1 punto luce interrotto
CANTINA
1 punto luce interrotto
1 punto presa bipasso 10/16A stagna
1 punto presa da 10A
BOX
1 punto luce interrotto
1 punto presa da 10A
Si prevede inoltre:
-
1 termostato ambiente di tipo manuale per il controllo
della temperatura;
-
1 quadro sotto il contatore;
-
1 centralina;
-
1 linea box.
IMPIANTO VIDEOCITOFONICO E ANTIFURTO
Impianto videocitofonico completo di pulsantiera esterna a lato
dell’ingresso pedonale, con comando simultaneo alla serratura
degli ingressi, inteso esclusivamente per il piano di abitazione.
Solo predisposizione antifurto radar zona giorno e zona notte,
centralina e sirena esterna.
14
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
IMPIANTO TELEFONICO
Predisposizione
impianto
rispettivamente
telefonico
nell’ingresso
e
con
nelle
punti
di
camere.
arrivo
Inteso
esclusivamente per il piano di abitazione.
IMPIANTO TV
Impianto centralizzato con antenna digitale terrestre e satellitare.
Predisposizione impianto TV con punti di arrivo, esclusivamente
per il piano di abitazione di cui solo uno con predisposizione
attacco satellitare.
IMPIANTO DI VENTILAZIONE MECCANICA
Negli edifici a basso consumo energetico, la ventilazione avviene
tramite un impianto di ventilazione meccanica. L'impianto
fornisce il ricambio d'aria necessario e recupera il calore dall'aria
in uscita. Un impianto di ventilazione controllata è utile non solo in
inverno, ma anche in estate, quando fa ovviamente molto caldo.
In estate, infatti, attraverso le finestre aperte, l'aria calda penetra
nell’edificio e spesso causa il surriscaldamento degli ambienti.
Quando le finestre sono chiuse, l'impianto di ventilazione può
fornire anche aria più fredda, presa, per esempio, dal lato nord
dell'edificio. La funzione principale di un impianto di ventilazione è
quella di garantire una buona qualità dell’aria interna.
15
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
IMPIANTO RISCALDAMENTO
L’impianto di riscaldamento sarà di tipo elettrico in Fibra di
Carbonio centralizzato utilizzando la tecnologia della ditta
Thermal Technology .
Il riscaldamento ad irraggiamento
Questo sistema di riscaldamento, da installarsi a parete o a
soffitto, sfrutta il principio dell’irraggiamento. L’irraggiamento è un
sistema di scambio di calore che usa le onde infrarosse come
vettore di trasferimento. Infatti due corpi o due oggetti aventi
temperature diverse irraggiano naturalmente, l’una verso l’altra
ed il flusso di calore va dall’elemento più caldo verso quello più
freddo. L’irraggiamento emesso nell’ambiente dal riscaldamento
a parete si trasforma in calore al contatto di un oggetto, di una
parete più fredda o di una persona. Le onde, quindi, non
vengono assorbite dall’aria ma da corpi solidi che le trasformano
in energia termica, la quale viene trasmessa all’ambiente,
creando, in tal modo, le condizioni ottimali di comfort degli
occupanti.
Si
utilizzeranno
materassini
da
incollare
sotto
cartongesso, da installarsi a parete o a soffitto.
L’impianto sarà gestito da una centralina elettronica dotata di
display per la programmazione delle temperature di esercizio.
Non si utilizzerà gas metano.
Il piano cottura dovrà essere ad utilizzo di corrente elettrica
(induzione e/o ceramica).
16
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
Caratteristiche comuni a tutti i prodotti sono:
mancanza assoluta di manutenzioni e verifiche periodiche;
assenza di meccanismi soggetti ad usura (non esistono
parti in movimento);
facilità di gestione delle temperature stanza per stanza (e,
quindi miglior sfruttamento delle centraline programmabili
e della domotica);
ecocompatibile (non produce CO2 e non produce campi
elettromagnetici);
ideale con l'abbinamento alle energie alternative e
rinnovabili;
Economicamente vantaggioso per il riscaldamento di fabbricati
di buona ed elevata classe energetica (classi A - B - C ), dovuto
non tanto per il risparmio sulla fonte energetica utilizzata, ma alla
mancanza di costi fissi annui, dove, negli impianti di tipo
tradizionale, l'incidenza dei costi fissi annui di manutenzione ed
ammortamento, superano, a volte il costo dell'energia necessaria
per il loro funzionamento.
IMPIANTO ACQUA SANITARIA
Verranno istallate tubazioni in polietilene multistrato con raccordi
a pinzare in Pvc a partire dalla caldaia che proseguono fino a
collegare tutti gli apparecchi sanitari, il tutto isolato fino ai rubinetti
d’arresto.
17
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
L’acqua calda verrà prodotta da un boiler elettrico che sfrutta la
stessa tecnologia dell’impianto di riscaldamento, ovvero un
serbatoio avvolto da uno speciale elemento riscaldante in fibra di
carbonio alimentato ad energia elettrica.
PANNELLI FOTOVOLTAICI
I pannelli fotovoltaici utilizzano l'energia solare per trasformarla in
energia utile e calore per le attività dell'uomo. In primo luogo, i
pannelli permettono di riscaldare l'acqua sanitaria per l'uso
quotidiano senza utilizzare gas o elettricità, e in secondo sono a
sevizio del impianto di riscaldamento elettrico in Fibra di Carbonio.
SERRAMENTI E OPERE DA FABBRO
Serramenti in legno della ditta “CORMO” modello “S3” con ante
apribili di sez. mm. 68x75 a 3 battute. Cornici fermavetro a profilo
arrotondato. Telaio fisso di sez. mm. 55x65. Traverso inferiore
integrato da gocciolatoio in alluminio. Doppia guarnizione nelle
battute e guarnizione supplementare sul traverso inferiore. Coprifili
interni ed esterni mm. 53x10. Cerniere antitorsione in acciaio con
gambo maggiorato registrabili in altezza, cremonese Maico a
nottolini registrabili con 3 chiusure nelle finestre e 4 nelle porte
finestre, martellina Nadia finitura argento. Verniciatura base
acqua a 3 mani. Compresa siliconatura del traverso inferiore.
Spalletta fissa in legno massiccio di mm. 40x65 collegata al
serramento mediante prolunga per spalla muro finito di cm. 15.
Certificazioni S3: permeabilità all’aria: classe 4 – tenuta all’acqua:
classe E900 – resistenza al vento: classe C5.
Persiane a stecca aperta con ante di spessore mm. 45 nominale,
battuta mm. 17 su tre lati, complete di squadri, spagnole di
chiusura e ferma persiana di colore nero. Verniciatura a base di
acqua a 3 mani. Squadri regolabili Maico con cardini a legno.
Porte
blindate
della
ditta
“CORMO”
modello
“Z
A
40”.
Coibentazione poliuretanica tra controtelaio e telaio. Anta
apribile costituita da lastra di lamiera zincata sp. 10/10 irrigidita da
5
profilati
omega,
ulteriore
lamiera zincata
sp.
collegamento tra i profilati omega e relativo materiale
18
10/10
di
ALMA GROUP s.r.l.
via Manzoni n 57
22071 - Cadorago (CO)
Tel. 031/90.51.64 - Fax 031/88.58.287
e-mail: [email protected]
CAPITOLATO COMPLESSO RESIDENZIALE
VIA DON STURZO – MOZZATE (CO)
Serratura consp.chiave
fonoisolante
35 mm.,
a doppia
coibentazione
mappacon
a 4n. mandate
2 pannellicon
di
deviatore superiore
polistirene
di sp. 10 ed
mm.,
inferiore,
rivestimento
n. 3 chiavistelli
sui due lati
piùcon
lo scrocco,
pannelli
piastra al di
fibrolegnosi
manganese
sp. mm. 6, bordatura
a protezione
perimetrale
serratura
sui 4elatin.in lamiera
6 rostri
antistrappo
sul lato cerniere.
Certificato
fonoisolante
40 dB.
zincata
plastificata
e spioncino.
Doppiapotere
guarnizione
di battuta.
N.
2 cerniere registrabili in acciaio con rotazione su sfere e
Porte per cantina
copricerniera
di colore
modello
nero.Club in lamiera zincata con feritoie di
areazione,
maniglia in PVC nera e cilindro Yale.
PORTE
INTERNE
Porte interne saranno in legno fornite della ditta “CORMO”
modello
serie del
Gemina
varie tonalità.
Le porte “GL1”
d’ingresso
pianonelle
interrato,
saranno tagliafuoco R.E.I.
OPERE
SUPPLEMENTARI
E VARIANTI
120 come
da normativa vigente.
Prima dell’inizio delle opere di finitura interna sarà data
Le porte basculanti
saranno
in acciaio
zincato
preverniciate
comunicazione
ai singoli
acquirenti
al fine
di consentire
la
avorio,
accessori modifiche.
e caratteristiche
di serie
come
richiestacon
di eventuali
Ogni tecniche
cliente avrà
facoltà
di
produzione
le
aggiungere PEREGO
o variareolesimilari:
opere lamiera
previste realizzata
all’interno secondo
del proprio
norme
EN purché
10147 e EN
10169 resistente
alla corrosione
superiore
alle
alloggio
concordate
in tempo
utile con
l’impresa
1000
ore in e
camera
umido
statica secondo
costruttrice
rispettino
la normativa
vigente.le norme T09 ECCA, il
battente
è realizzato
in lamiera
preverniciata
e tra loro
Resta inteso
che le
spese d’acciaio
per dette
opere concordate
graffate
con sistema
brevettato
“asostenute
punto freddo”,
robusti rinforzi
preventivamente
dovranno
essere
dall’acquirente
che
orizzontali
collegano
parti componenti
le ha ordinate,
e non le
si effettuano
rimborsi.il battente, completa di
serratura con cilindro tipo Yale, gruppo maniglie in PVC, feritoie
inferiori
e e
superiori
il 5% esono
8% puramente
della superficie
della
Rendering
prospetti (tra
pubblicitari
indicativi.
basculante), sistema paracadute rottura accidentale.
La sottoscrizione della presente descrizione tecnica ne
IMPIANTO ANTICENDIO
comporta l’accettazione integrale.
L’edificio
è
sottoposto
a
prevenzione
incendi
nei
locali
Letto,
confermato
e sottoscritto.
autorimessa,
sarà quindi
realizzato conformemente alle direttive
del Comando Provinciale Vigili del Fuoco.
Cadorago, lì
Alma Group s.r.l.
L’acquirente
___________________
___________________
19
