PASSACAVI MINIATURA
MONTAGGIO

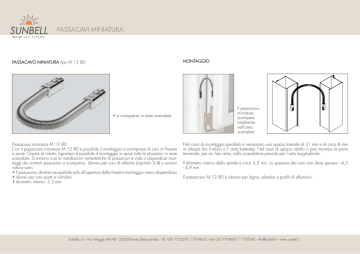

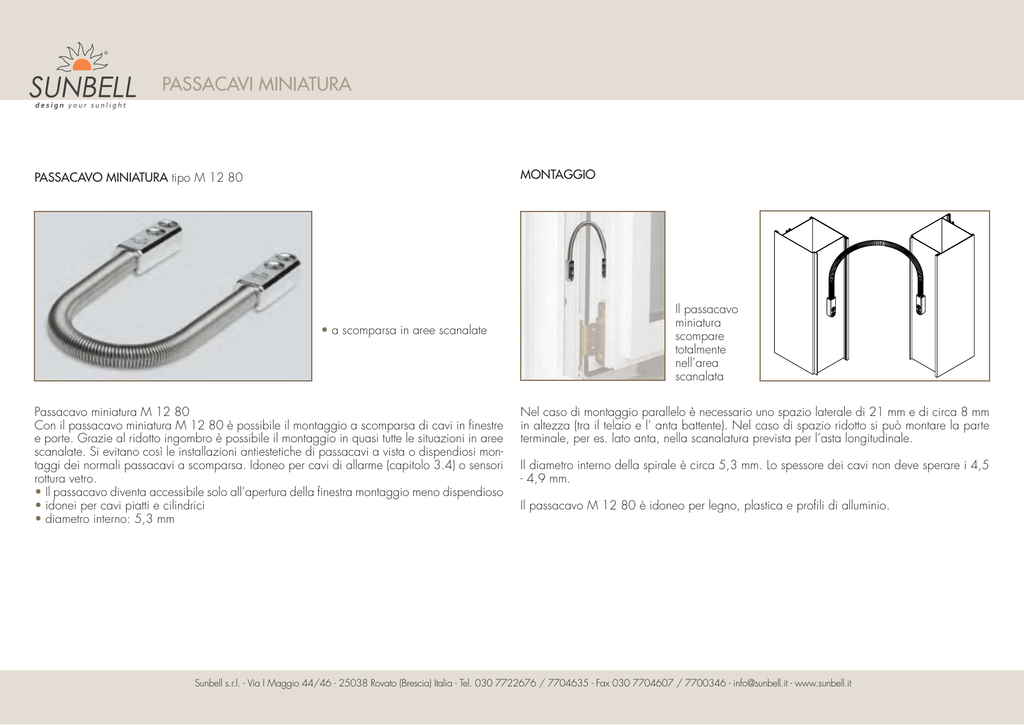

PASSACAVO MINIATURA tipo M 12 80
• a scomparsa in aree scanalate
Passacavo miniatura M 12 80
Con il passacavo miniatura M 12 80 è possibile il montaggio a scomparsa di cavi in finestre
e porte. Grazie al ridotto ingombro è possibile il montaggio in quasi tutte le situazioni in aree
scanalate. Si evitano così le installazioni antiestetiche di passacavi a vista o dispendiosi montaggi dei normali passacavi a scomparsa. Idoneo per cavi di allarme (capitolo 3.4) o sensori
rottura vetro.
• Il passacavo diventa accessibile solo all’apertura della finestra montaggio meno dispendioso
• idonei per cavi piatti e cilindrici
• diametro interno: 5,3 mm
Il passacavo
miniatura
scompare
totalmente
nell’area
scanalata
Nel caso di montaggio parallelo è necessario uno spazio laterale di 21 mm e di circa 8 mm
in altezza (tra il telaio e l’ anta battente). Nel caso di spazio ridotto si può montare la parte
terminale, per es. lato anta, nella scanalatura prevista per l’asta longitudinale.
Il diametro interno della spirale è circa 5,3 mm. Lo spessore dei cavi non deve sperare i 4,5
- 4,9 mm.
Il passacavo M 12 80 è idoneo per legno, plastica e profili di alluminio.
Sunbell s.r.l. - Via I Maggio 44/46 - 25038 Rovato (Brescia) Italia - Tel. 030 7722676 / 7704635 - Fax 030 7704607 / 7700346 - [email protected] - www.sunbell.it
PASSACAVI MINIATURA
TECNICA NEL DETTAGLIO
Complesso di fornitura in caso di ordine completo
Tipo M 12 80
191 mm (la spirale è rappresentata accorciata
Pezzi
Prodotto
1
spirale a molla
2
passanti di fissaggio
2
cappe terminali
4
viti
7,6 mm
10 mm
5 mm
8 mm 8,5 mm
foro cavi ø 7 mm max.
30 mm
Note importanti: a causa della molteplicità dei profili
presenti sul mercato non possiamo dare delle indicazioni
generali valide per le modalità di montaggio. Dato che i
profili differiscono sia nell’esecuzione che nelle dimensioni, vi forniamo dei suggerimenti per la progettazione e l’
installazione:
Lasciate un’ ansa nel cavo in modo che in fase di apertura
della porta il cavo possa scorrere.
Sunbell s.r.l. - Via I Maggio 44/46 - 25038 Rovato (Brescia) Italia - Tel. 030 7722676 / 7704635 - Fax 030 7704607 / 7700346 - [email protected] - www.sunbell.it
PASSACAVI MINIATURA
2x
A
8
8,5
1x
C
2x
B
4x D
3 x 20
8,5
8
max.
45
max.
45
