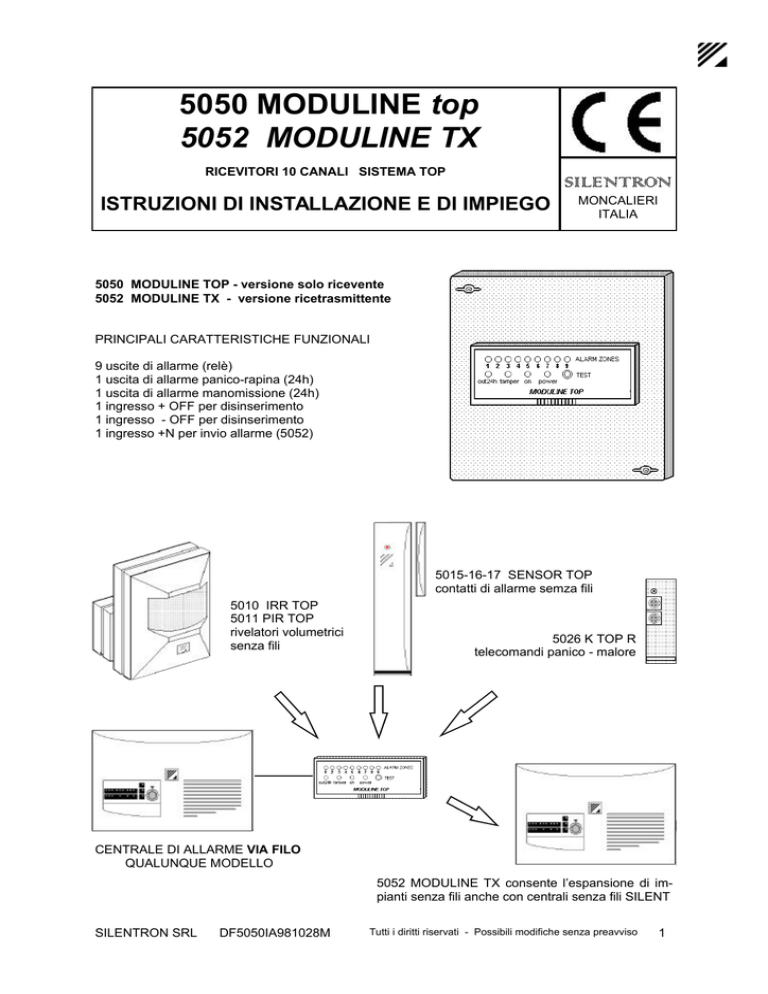

5050 MODULINE top 5052 MODULINE TX

5050 MODULINE top
5052 MODULINE TX
RICEVITORI 10 CANALI SISTEMA TOP
SILENTRON
ISTRUZIONI DI INSTALLAZIONE E DI IMPIEGO
MONCALIERI
ITALIA
5050 MODULINE TOP - versione solo ricevente
5052 MODULINE TX - versione ricetrasmittente
PRINCIPALI CARATTERISTICHE FUNZIONALI
9 uscite di allarme (relè)
1 uscita di allarme panico-rapina (24h)
1 uscita di allarme manomissione (24h)
1 ingresso + OFF per disinserimento
1 ingresso - OFF per disinserimento
1 ingresso +N per invio allarme (5052)
5015-16-17 SENSOR TOP
contatti di allarme semza fili
5010 IRR TOP
5011 PIR TOP
rivelatori volumetrici
senza fili
5026 K TOP R
telecomandi panico - malore
CENTRALE DI ALLARME VIA FILO
QUALUNQUE MODELLO
5052 MODULINE TX consente l’espansione di impianti senza fili anche con centrali senza fili SILENT
SILENTRON SRL
DF5050IA981028M
Tutti i diritti riservati - Possibili modifiche senza preavviso
1
1
GENERALITA’
MODULINE TOP è un’ interfaccia radioricevente per sistemi di allarme con uscite a relè, che
permette di utilizzare rivelatori e telecomandi anti panico senza fili del sistema TOP, integrandoli con
qualunque centrale di allarme tradizionale, allo scopo di implementate l’impianto esistente.
Il modello trasmittente Cod. 5052 permette di pilotare anche sirene, combinatori e segnalatori senza
fili tramite la centrale a cui è collegato.
MODULINE TOP può anche essere utilizzato con funzione MONITOR di un impianto SILENT
TOP: in questo caso è possibile ottenere una protezione “notte” che utilizza sia i rivelatori dell’impianto,
sia altri rivelatori TOP, con una segnalazione locale (ad esempio in camera da letto) degli allarmi in
corso, anche senza allarme generale.
2
CARATTERISTICHE MECCANICHE E INSTALLATIVE
MODULINE TOP ha un contenitore 6 moduli DIN, che consente l’accesso alle morsettiere ed al vano
dei pulsanti attraverso sportelli estraibili; può essere installato nell’apposito box fornito in dotazione,
completo di magnete per la protezione antiapertura. Utilizzando MODULINE TOP senza il box, per
installarlo in un quadro elettrico a norme DIN, oppure all’ interno di una centrale non metallica, occorre
posizionare il magnete in modo da provocare la chiusura del contatto reed tamper. Nel caso in cui
MODULINE sia installato all’ interno di un contenitore dotato di autoprotezione, non è necessario
utilizzre il magnete in dotazione.
Essendo MODULINE un’ apparecchiatura ricevente, il suo posizionamento deve tenere conto
di tutte le possibili limitazioni alla ricezione radio: NON può essere installato all’ interno di
contenitori metallici.
3
FUNZIONAMENTO
Ogni segnale di allarme radio ricevuto
negli stati di inserito e di TEST provoca
l’ apertura del relativo contatto di relè in
uscita per 2 secondi
CONDIZIONE OPERATIVA:
Inserendo l’impianto si accendono tutti i
LED di canale per 1 minuto (ritardo uscita).
Trascorso tale tempo, si spengono i LED di
canale e si accende il LED ON : MODULINE è attivo e, in caso di allarme, il relè
relativo apre il contatto. All’atto del disinserimento lampeggeranno i LED dei canali andati in allarme.
Ogni canale si autoesclude dopo 3 allarmi
ripetuti per ogni periodo di inserimento.
CONDIZIONE DI TEST
Premendo il pulsante TEST in disattivato lampeggia il led ON, si annullano eventuali memorizzazioni
e ogni allarme ricevuto da’ luogo ad un BEEP del buzzer, con accensione temporanea del LED
relativo. Ripremendo il pulsante TEST si torna allo stato di operatività. Non è possibile accedere alla
condizione di TEST con MODULINE inserito. In caso di comando di inserimento proveniente dalla
centrale, MODULINE esce dallo stato di TEST e si porta in attivato.
SILENTRON SRL
DF5050IA981028M
Tutti i diritti riservati - Possibili modifiche senza preavviso
2
CONDIZIONE “MONITOR”
Premendo due volte consecutive in disattivato il tasto TEST lampeggia il led ON e si annullano
eventuali memorizzazioni. Ogni allarme ricevuto dà luogo ad un BEEEEEEP di 30 secondi, con
memorizzazione da parte del relativo LED di canale. Questo permette di essere avvisati di una
intrusione immediatamente localizzabile (led). Ripremendo TEST si torna allo stato di operatività.
4
CARATTERISTICHE TECNICHE
ALIMENTAZIONE
tensione di funzionamento
batterie allocabili
assorbimento
protezioni
10 ÷ 15 V cc senza batterie - 14 ÷ 14,5 V cc con batterie interne
2 x 6 V - 1,2 Ah standard
10 mA a riposo - 40 mA con LED accesi (20 - 120 con batteria)
protezioni antiinversione su ingressi alimentazione e batteria
FUNZIONI IN RICEZIONE
allarme
uscita 24 h
uscita tamper
uscite a rele’ - contatto NC libero da potenziale
9 canali, di cui il n. 1 ritardato 30 sec., tutti con uscita a relè NC
1 canale attivo 24 ore su 24 (relè NC)
attiva sui canali 1 ÷ 9 e sull’ apertura del contenitore (relè NC)
FUNZ. IN TRASMISSIONE
(solo Cod. 5052)
trasmissioni di inserito, disinserito e allarme per sirena SRA TOP,
combinatore TOP e segnalatore esterno PA WLR
COMANDI
tasto CAN: abilitazione programmazione e avanzamento canali
tasto RESET: cancellazione totale delle programmazioni
tasto TEST: accesso alla funzione TEST.
RICETRASMISSIONE
frequenza a norma di legge - potenza max 10mW (Cod. 5052)
codifica random a 36 bit - autoapprendimento in ricezione
portata 100m in aria libera - 40m circa in interni
VISUALIZZAZIONI
9 LED di canale, (CAN 1 ÷ CAN 9), 1 LED 24h, 1 LED tamper
(con funzione di controllo e memorizzazione), 1 LED ON,
1 LED presenza alimentazione
DIMENSIONI - PESO
105x126x65 mm - 173x153x70 mm in box da esterno - Kg 0,6
5
COLLEGAMENTI ALLA MORSETTIERA
+ AL / -AL
+ OFF
- OFF
+N
: ingresso alimentazione (vedere per soluzione con e senza batterie interne)
: MODULINE è in stato di disinserito con un positivo presente su questo morsetto
: MODULINE è in stato di disinserito con un negativo presente su questo morsetto.
Utilizzare una delle due polarità in funzione della centrale utilizzata
: MODULINE trasmette un allarme in mancanza di positivo (solo per Cod. 5052).
Morsetti OUT TAMPER:
Il contatto in uscita si apre per allarme tamper dispositivi radio e per apertura del contenitore.
Verificare sempre la corretta posizione del magnete (se utilizzato) in tutte le soluzioni installative.
Morsetti OUT 1 ÷ OUT 9:
Il contatto NC in uscita si apre ad ogni ricezione di allarme radio, in condizione di inserito e di TEST.
Morsetti OUT 24h :
Il contatto NC in uscita si apre ad ogni ricezione di allarme, in ogni condizione.
SILENTRON SRL
DF5050IA981028M
Tutti i diritti riservati - Possibili modifiche senza preavviso
3
PREDISPOSIZIONE
OUT CAN - OUT ZONE
•
In posizione OUT CAN ogni
relè fornisce l’allarme del relativo canale.
•
In posizione OUT ZONE
sono operative solo le
uscite:
OUT 1 (CAN. 1 , 2 , 3)
OUT 2 (CAN 4 , 5 , 6)
OUT 3 (CAN 7 , 8 , 9)
6
PROGRAMMAZIONE
Moduline permette di programmare fino a 64 rivelatori TOP e/o telecomandi K TOP R.
Collegare MODULINE e alimentarlo: alla prima alimentazione si entra direttamente in programmazione: lampeggia il LED ON ed è acceso il LED 1. Procedere come segue:
a)
d)
Programmare uno o più rivelatori sul canale 1 (ritardato 30 sec) . Un BEEP conferma ogni
programmazione (ripetuti BEEP segnalano un rivelatore già programmato)
Premendo il pulsante CAN si avanza di un canale, con accensione del LED relativo. Programmare gli altri rivelatori sui canali desiderati, tenendo conto dei relè di uscita utilizzati.
(ripetuti BEEP segnalano un rivelatore già programmato, o il superamento di 64 periferiche)
Terminata la programmazione, premere il pulsante TEST: l’ apparecchio è in funzione TEST
e quindi si può procedere alle prove (vedi funzione TEST).
Uscire dal TEST al termine delle prove premendo nuovamente il pulsante TEST.
7
AGGIUNTA DI RIVELATORI E/O CANCELLAZIONE TOTALE
a)
b)
c)
d)
Accertare lo stato di disinserito del sistema
Premere il pulsante CAN: vengono emessi 3 BEEP e si accende il LED 1
Volendo effettuare la cancellazione totale delle programmazioni premere il pulsante RESET
Ripetere le operazioni dal punto (a) del paragrafo precedente
8
VERSIONE TX COD. 5052
b)
c)
L’ appprendimento di MODULINE TOP da parte dalla sirena SRA TOP, del combinatore COMBI TOP
e del segnalatore PA WLR avviene in seguito ad un comando di disinserito fornito dalla centrale a
MODULINE: tale comando viene trasmesso e memorizzato dalle periferiche.
