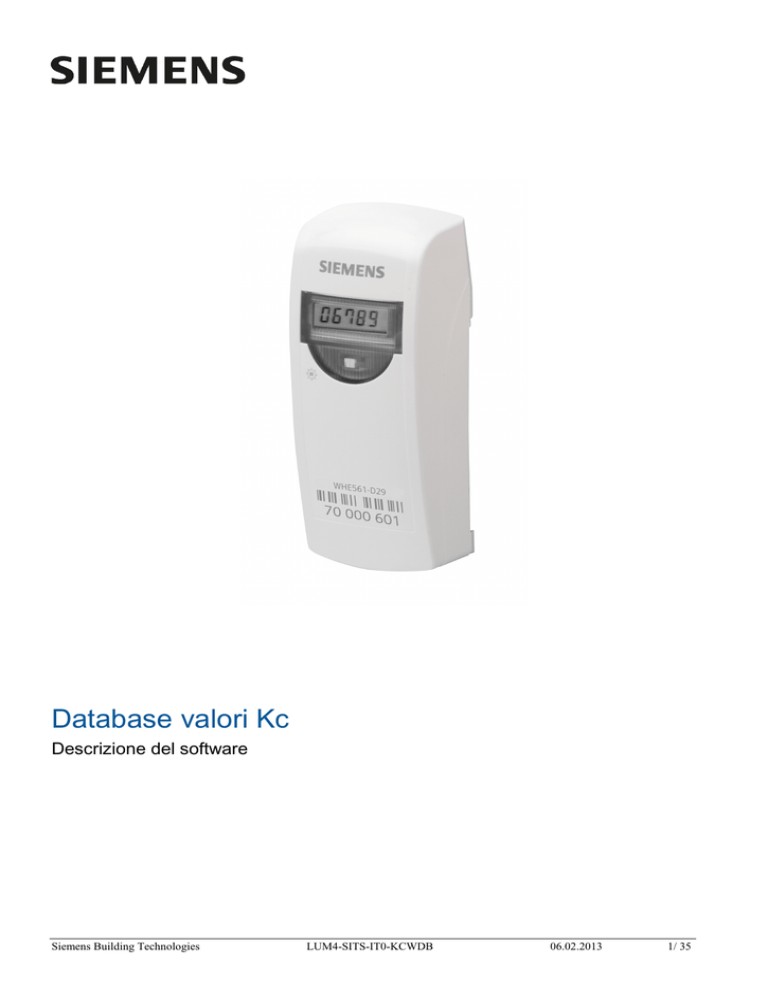

Descrizione del software

Transcript

Database valori Kc
Descrizione del software
Siemens Building Technologies
LUM4-SITS-IT0-KCWDB
06.02.2013
1/ 35
2/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Indice
Funzione del programma Database valori Kc .................................................................................. 5
Installazione........................................................................................................................................ 6
Scelta della lingua per l'installazione .................................................................................................... 6
Assistente di installazione .................................................................................................................... 6
Accordo di licenza ................................................................................................................................ 7
Selezionare la cartella di installazione e dati ........................................................................................ 7
Selezionare la cartella del menu di avvio .............................................................................................. 8
Terminare l'installazione ....................................................................................................................... 9
Struttura dell'applicazione ............................................................................................................... 10
Descrizione delle funzioni ............................................................................................................... 12
Selezione della lingua ........................................................................................................................ 12
Stabilire il nuovo distributore costi di riscaldamento da usare ............................................................. 13
Stabilire i termosifoni da equipaggiare ................................................................................................ 17
Gruppo termosifoni ............................................................................................................................. 19
Rapporto sull'immobile ....................................................................................................................... 25
Stampa rapporto sull'immobile ........................................................................................................... 27
Salva immobile ................................................................................................................................... 28
Carica immobile ................................................................................................................................. 29
Nuovo immobile ................................................................................................................................. 30
Importa nuovi dati sui valori Kc ........................................................................................................... 31
LUM4-SITS-IT0-KCWDB
06.02.2013
3/ 35
4/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Funzione del programma Database valori Kc
I distributori costi di riscaldamento vengono utilizzati per rilevare il calore emesso dai termosifoni e la
ripartizione dei costi di riscaldamento in base ai consumi tra le singole utenze di un'unità.
Ai sensi della norma DIN EN 834, i distributori costi di riscaldamento sono:
„strumenti di misura per registrare la temperatura nel tempo. La temperatura serve a rilevare il calore
emesso dalle superfici di riscaldamento ambiente, sulle quali sono applicati i distributori o i relativi
sensori.“
„Il valore di consumo è un valore approssimativo relativo al calore emesso dalla superficie di
riscaldamento e consumata dall'utente durante il periodo di misurazione. Questo valore si può leggere
direttamente sul distributore oppure viene creato dopo la conversione del valore non valutato.
Il valore di consumo rappresenta il risultato di una misurazione, che comprende le caratteristiche dello
strumento di misura, della superficie di riscaldamento ambiente, altre condizioni di massima e
insicurezze dei fattori di valutazione e di montaggio. Di conseguenza, gli scostamenti (errori di
misurazione) del calore rilevato non dipendono soltanto dallo strumento di misura. Da ciò risulta che i
distributori non si possono calibrare in base al tipo di contatore di calore.“
Per adeguare il distributore ai diversi termosifoni (potenza normalizzata, tipo e posizione di
montaggio) si ricorre ai cosiddetti fattori di valutazione. I fattori di valutazione vengono rilevati in
maniera dispendiosa in speciali cabine di controllo. La norma DIN EN 834 descrive la valutazione nel
seguente modo:
„Il valore valutato, denominato valore di consumo, viene acquisito dal valore non valutato
moltiplicandolo con i fattori di valutazione, in particolare per la potenza calorifica normalizzata (KQ)
della superficie di riscaldamento ambiente e per il contatto termico (Kc) tra i sensori e le temperature
da rilevare.“
„Il valore di valutazione Kc prende in considerazione il diverso collegamento termico dei sensori di
temperatura alle temperature da rilevare in base alle diverse costruzioni delle superfici di
riscaldamento.“
Dato che il collegamento dei sensori con l'acqua contenuta nel termosifone viene fortemente
influenzato dalla forma del termosifone, esistono anche diversi valori Kc per i vari tipi di termosifone.
Il programma Database valori Kc offre una interfaccia di facile comprensione per rilevare i fattori di
valutazione Kc relativamente ai radiatori di un immobile per l'impiego di un determinato distributore
costi di riscaldamento e per la gestione di un intero immobile.
LUM4-SITS-IT0-KCWDB
06.02.2013
5/ 35
Installazione
Scelta della lingua per l'installazione
Come primo passo si deve scegliere la lingua preferita per
l'Assistente di installazione.
Cliccare su „OK“ dopo aver scelto la lingua.
Assistente di installazione
Nella pagina di benvenuto dell'Assistente di installazione è riportata la versione del programma che
viene installata. Per continuare, cliccare su "Avanti".
6/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Accordo di licenza
Qui si deve accettare l'accordo di licenza dell'applicazione.
Selezionare la cartella di installazione e dati
In questa fase si deve scegliere la cartella in cui si devono installare l'applicazione e i dati. Per questo
è importante possedere i diritti di scrittura relativamente a questa cartella. A partire da Windows Vista,
gli utenti standard non hanno i diritti di scrittura in C:\Programmi.
LUM4-SITS-IT0-KCWDB
06.02.2013
7/ 35
Si può comunque selezionare una cartella diversa da quella proposta, cliccando su "Sfoglia".
Selezionare la cartella del menu di avvio
In questa fase si deve scegliere la cartella del menu di avvio per i collegamenti del programma.
Installare l'applicazione cliccando su "Installa".
8/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Terminare l'installazione
L'installazione dell'applicazione sul computer è terminata. Cliccando su "Fine", l'Assistente di
installazione si chiude. L'applicazione si può avviare dai collegamenti installati o dall'icona sul desktop.
LUM4-SITS-IT0-KCWDB
06.02.2013
9/ 35
Struttura dell'applicazione
Dopo aver avviato l'applicazione, si apre la schermata iniziale contenente le informazioni sulla
versione. La barra di avanzamento indica lo stato del processo di avvio dell'applicazione.
L'ambiente operativo dell'applicazione è costituito da tre aree: „Barra dei menu“, „Barra dei simboli“ e
„Contenuto“.
10/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Dalla barra dei menu si possono richiamare tutte le funzioni previste dall'applicazione, tra cui Apri,
Salva, Stampa immobile (nel menu „File“) e selezione delle lingue tedesco, inglese, francese, italiano
e ceco (nel menu "Lingua"). Dal menu "Guida" si possono richiamare la guida sull'applicazione, la
finestra per il supporto tecnico e la finestra informativa.
Nella barra dei simboli si trovano le funzioni più importanti ad accesso rapido, cioè „Nuovo immobile“,
„Apri immobile“, „Salva immobile“, „Salva immobile con nome“, „Stampa immobile“ e „Informazioni
sull'applicazione“.
Nell'area del contenuto viene visualizzato lo stato attuale dell'applicazione, il che costituisce l'area di
lavoro dell'utente.
LUM4-SITS-IT0-KCWDB
06.02.2013
11/ 35
Descrizione delle funzioni
Selezione della lingua
L'ambiente operativo dell'applicazione è multilingue. Dal relativo menu si può scegliere la lingua
preferita; le lingue a disposizione sono: Deutsch, English, Français
12/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Stabilire il nuovo distributore costi di riscaldamento da usare
Nel passo 1 viene stabilito il tipo ideale di distributore costi di riscaldamento di nuova generazione
selezionando i parametri „Tipo di montaggio“, „Distributore costi di riscaldamento finora utilizzato“ e
„Sistema sensoriale distributore nuovo“.
Con una risoluzione inferiore a 1024 pixel, il passo 1 viene visualizzato in un layout compatto.
LUM4-SITS-IT0-KCWDB
06.02.2013
13/ 35
Tipo di montaggio
Come tipo di montaggio sono disponibili „Istallazione nuovo app.“, „Ampliamento“ e „Sostituzione
regolare“.
L'installazione di un nuovo apparecchio non prevede nessun distributore finora utilizzato. Per i due
montaggi speciali viene applicata la piastra di montaggio P3.
Selezionare „Ampliamento“ nel caso in cui i distributori QUNDIS vengano già utilizzati nell'immobile e
se si devono ampliare o sostituire per la riparazione. Come distributori finora utilizzati si possono
selezionare: „WHE3x“, „WHE3xZ“, „WHE46“ e „WHE46Z“.
14/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Selezionare „Sostituzione regolare“ nel caso in cui si debbano sostituire i distributori di altri produttori
con i distributori QUNDIS. Come distributori finora utilizzati si possono selezionare: „WHE3x“,
„WHE3xZ“, „WHE46“ e „WHE46Z“.
Distributore costi di riscaldamento finora utilizzato
A seconda del tipo di montaggio selezionato, come distributore finora utilizzato si può scegliere tra
„nessuno“, „WHE3x“, „WHE3xZ“, „WHE46“e „WHE46Z“.
Sistema sensoriale del nuovo distributore costi di riscaldamento
Come sistema sensoriale del nuovo distributore sono disponibili, a seconda dei parametri precedenti,
le seguenti opzioni: „a 1 sensore“ e „a 2 sensori“.
Il distributore a un sensore è costituito da un sensore di misura e un contatore elettronico. Il sensore
misura la temperatura e il contatore registra gli impulsi prelevati dalla differenza di temperatura.
Il distributore a due sensori è costituito da due sensori di misura e un contatore elettronico. Il primo
sensore misura la temperatura della superficie riscaldante del termosifone, mentre il secondo misura
la temperatura ambiente. Il contatore registra gli impulsi prelevati dalla differenza di temperatura.
Dopo aver selezionato i 3 parametri, viene stabilito il nuovo distributore. Cliccando su „Avanti“ si passa
alla fase 2 in cui si devono scegliere i termosifoni da equipaggiare.
LUM4-SITS-IT0-KCWDB
06.02.2013
15/ 35
Nota:
16/ 35
Il nuovo distributore costi riscaldamento, stabilito nella fase 1, vale per l'intero
immobile e non si può più cambiare dopo essere usciti dalla fase 1. Se lo si
deve cambiare, allora è necessario creare direttamente un immobile nuovo. In
questo caso, tutte le impostazioni finora effettuate andranno perdute.
06.02.2013
LUM4-SITS-IT0-KCWDB
Stabilire i termosifoni da equipaggiare
Nel passo 2 si possono stabilire i termosifoni da equipaggiare mediante la ricerca testo completo e la
funzione di filtraggio. I termosifoni risultanti vengono visualizzati in una tabella e si possono
trasmettere al rapporto sull'immobile.
Il layout compatto della ricerca testo completo nel passo 2 si presenta come segue.
LUM4-SITS-IT0-KCWDB
06.02.2013
17/ 35
Ricerca testo completo
Tramite la ricerca testo completo si può cercare il termosifone da equipaggiare indicandone i seguenti
dati: „Gruppo termosifoni“, „Produttore“, „Modello“ o „Passo“.
Filtri
In alternativa alla ricerca testo completo, il termosifone da equipaggiare si può trovare mediante i
parametri predefiniti „Gruppo termosifoni“, „Produttore“, „Modello“ e „Passo“.
18/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Gruppo termosifoni
Il gruppo termosifoni si deve selezionare sempre. Una volta selezionato, i termosifoni ivi appartenenti
vengono elencati nella tabella.
L'elenco dei termosifoni si può filtrare ulteriormente tramite i parametri „Produttore“, „Modello“ e
„Passo“.
LUM4-SITS-IT0-KCWDB
06.02.2013
19/ 35
Produttore
Se il produttore del termosifone è noto, l'elenco dei termosifoni da equipaggiare si può restringere.
20/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Modello
Se il modello del termosifone è noto, l'elenco dei termosifoni da equipaggiare si può restringere
ulteriormente.
LUM4-SITS-IT0-KCWDB
06.02.2013
21/ 35
Passo
Mediante la casella di selezione "Passo", l'elenco dei termosifoni da equipaggiare si può restringere
ulteriormente.
22/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Telesensore
I distributori dotati di telesensore non sono montati direttamente sul termosifone. Il parametro
„Telesensore“ influisce sul valore Kc dei termosifoni da equipaggiare.
Selezionando il telesensore si può stabilire se il distributore per ogni telesensore è applicato o meno al
termosifone.
Altezza di montaggio
Come altezza di montaggio sono disponibili le opzioni „75%“, „50%“ e „divergente“.
Il parametro „Altezza di montaggio“ influisce sul valore Kc dei termosifoni da equipaggiare. Una volta
selezionato, i termosifoni della tabella vengono aggiornati.
Altezza di montaggio divergente
Selezionando l'altezza di montaggio divergente, vengono attivati i campi „Altezza termosifone“ e
„Altezza punto di riferimento“. L'altezza di montaggio viene calcolata dopo aver indicato l'altezza
costruttiva del termosifone e l'altezza del punto di riferimento. Accertarsi che l'altezza di montaggio
divergente sia compresa tra 66% e 75%.
LUM4-SITS-IT0-KCWDB
06.02.2013
23/ 35
Nella colonna „Indice“ viene indicata l'origine del valore Kc.
Le annotazioni relative al termosifone si possono richiamare cliccando sul pulsante „i“. Dopodiché si
apre la seguente finestra di dialogo.
Trasferire i termosifoni al rapporto sull'immobile
I termosifoni rilevati si possono selezionare spuntando la casella che si trova all'inizio di ogni rigo e
cliccando sul pulsante „Trasferisci al rapporto“ per trasferire i termosifoni al rapporto sull'immobile.
Dopo aver trasferito i termosifoni al rapporto, tutte le impostazioni di questa pagina vengono resettate
per poter scegliere altri termosifoni da equipaggiare.
Il rapporto sull'immobile si può aprire cliccando sul pulsante „Visualizza rapporto“.
24/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Rapporto sull'immobile
Nel rapporto sull'immobile si possono fornire informazioni dettagliate sull'immobile.
Codice immobile
Il codice immobile è un numero univoco che serve a identificare l'immobile.
Via / no. civico
Qui si devono inserire la via e il numero civico dell'immobile.
CAP / località
Qui si devono inserire il CAP e la località in cui si trova l'immobile.
Contatto
Qui si deve indicare il partner di contatto che si occupa dell'immobile.
No. telefonico
Qui si deve inserire il numero telefonico del contatto per l'immobile.
Responsabile
Qui si deve inserire il nome del responsabile dell'immobile.
Il layout compatto del rapporto sull'immobile si presenta come segue.
LUM4-SITS-IT0-KCWDB
06.02.2013
25/ 35
Tutti i termosifoni aggiunti al rapporto vengono elencati nella tabella. Se sono stati aggiunti termosifoni
involontariamente, questi si possono cancellare dal rapporto. A tale scopo si devono spuntare i
termosifoni interessati. Per cancellare i termosifoni dal rapporto, cliccare su "Elimina dal rapporto".
Cliccando su „Torna alla selezione“, si possono selezionare altri termosifoni e trasmetterli al rapporto.
26/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Stampa rapporto sull'immobile
Le informazioni indicate sull'immobile e tutti i termosifoni assegnati si possono stampare in un
rapporto. Per fare ciò esistono tre possibilità:
• Nella pagina Rapporto sull'immobile, cliccare su "Stampa rapporto".
• Cliccare sulla voce "Stampa rapporto immobile" dal menu File.
• Cliccare sul simbolo
che si trova nella barra dei simboli.
Il rapporto sull'immobile in anteprima di stampa si presenta come segue.
LUM4-SITS-IT0-KCWDB
06.02.2013
27/ 35
Salva immobile
L'immobile si può archiviare salvandolo come file kcp. Per fare ciò esistono due possibilità:
• Cliccare sulla voce "Stampa immobile" dal menu File.
Per selezionare la cartella e indicare il file sull'immobile si apre la seguente finestra di dialogo.
Richiamando di nuovo la funzione Salva, un immobile già salvato viene salvato con lo stesso nome
file. In questo caso, la finestra „Salva immobile“ non si apre.
Ma se l'immobile già salvato si deve salvare con un altro nome, si deve scegliere la funzione "Salva
con nome". Per fare ciò esistono due possibilità:
• Cliccare sulla voce "Salva immobile con nome" dal menu File.
Per selezionare la cartella e indicare il nome del documento si apre la seguente finestra di dialogo.
28/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Carica immobile
Questa funzione permette di caricare nell'applicazione un immobile salvato come file kcp. Per fare ciò
esistono due possibilità:
• Cliccare sulla voce "Apri immobile" dal menu File.
Nella finestra che si apre si deve selezionare il file kcp e caricarlo nell'applicazione cliccando sul
pulsante "Apri".
LUM4-SITS-IT0-KCWDB
06.02.2013
29/ 35
Nuovo immobile
Per creare un nuovo immobile esistono due possibilità:
• Cliccare sulla voce "Nuovo immobile" dal menu File.
A questo punto si apre la seguente finestra, nella quale si può salvare o scartare l'immobile attuale.
Cliccando su "Annulla" non viene creato nessun immobile nuovo.
Dopo aver salvato o scartato l'immobile attuale, viene creato l'immobile nuovo e si apre la pagina in
cui stabilire il nuovo distributore costi di riscaldamento da utilizzare.
30/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Importa nuovi dati sui valori Kc
Per importare una nuova tabella Kc si deve cliccare sull'opzione „Importa valori Kc“ dal menu File.
Dopodiché si apre la seguente finestra di dialogo.
Dopo aver cliccato su „Sfoglia“ si deve selezionare la nuova tabella dei valori Kc (file kcv).
Cliccando su "Importa" si avvia il processo di importazione dei nuovi valori Kc. Questo processo non si
deve eseguire ad ogni avvio del programma, ma solo quando è disponibile una nuova tabella dei
valori Kc.
LUM4-SITS-IT0-KCWDB
06.02.2013
31/ 35
Guida all'applicazione
Per accedere alla guida all'applicazione esistono due possibilità:
• Cliccare sulla voce "Guida applicazione" dal menu Guida.
Dopodiché si apre la guida.
32/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Supporto tecnico
Per accedere al supporto tecnico, cliccare su "Supporto tecnico" dal menu Guida.
Dopodiché si apre la finestra del supporto tecnico, nella quale si possono visionare i dati di contatto in
caso di domande e problemi relativi all'applicazione.
LUM4-SITS-IT0-KCWDB
06.02.2013
33/ 35
Info
Per accedere alle informazioni, cliccare su "Info" dal menu Guida.
Facendo ciò, si apre la finestra contentente le informazioni sull'applicazione, cioè la versione e il
contratto di licenza.
34/ 35
06.02.2013
LUM4-SITS-IT0-KCWDB
Le informazioni riportate in questo manuale contengono descrizioni e caratteristiche che potrebbero variare con l'evolversi dei prodotti o
non essere sempre appropriate nella forma descritta, per il caso applicativo concreto. Le caratteristiche richieste saranno da considerare
impegnative solo se espressamente concordate in fase di definizione del contratto.
Siemens Switzerland Ltd.
Infrastructure & Cities Sector
Building Technologies Division
Gubelstrasse 22
6301 Zug
Switzerland
Tel. +41 41-724 24 24
www.siemens.com/sbt
© 2013 Siemens Switzerland Ltd.
Subject to change
LUM4-SITS-IT0-KCWDB
06.02.2013
35/ 35

Descrizione del software

Transcript

Documenti analoghi

Via Sebastiano Caboto - Zona Crocetta - Torino (TO)

Via Sebastiano Caboto - Zona Crocetta - Torino (TO)

autorizzazione del proprietario di un immobile alla richiesta di

Comprar casa prima di aver venduto

Immobile di prestigio in vendita a Carovigno (Brindisi)

Immobile di prestigio in vendita a Francavilla Fontana (Brindisi

Appartamento in vendita a Roma (Roma)

Appartamento in Vendita CiriÃ¨ € 125.000,00 Comune: Ciriè

Rif.: AB1400LOFT Loft - openspace a Firenze

(Roma) - 00100 Via Alessio Baldovinetti
