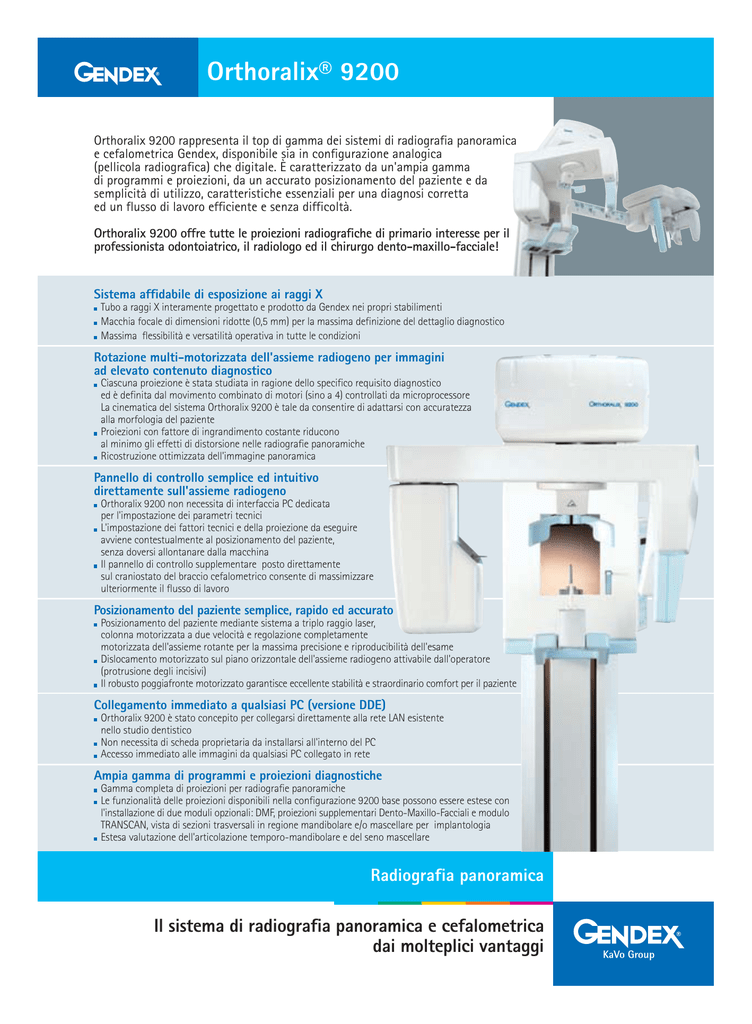

Orthoralix® 9200

Orthoralix® 9200
Orthoralix 9200 rappresenta il top di gamma dei sistemi di radiografia panoramica
e cefalometrica Gendex, disponibile sia in configurazione analogica
(pellicola radiografica) che digitale. È caratterizzato da un'ampia gamma
di programmi e proiezioni, da un accurato posizionamento del paziente e da
semplicità di utilizzo, caratteristiche essenziali per una diagnosi corretta
ed un flusso di lavoro efficiente e senza difficoltà.
Orthoralix 9200 offre tutte le proiezioni radiografiche di primario interesse per il
professionista odontoiatrico, il radiologo ed il chirurgo dento-maxillo-facciale!
Sistema affidabile di esposizione ai raggi X
Tubo a raggi X interamente progettato e prodotto da Gendex nei propri stabilimenti
Macchia focale di dimensioni ridotte (0,5 mm) per la massima definizione del dettaglio diagnostico
Massima flessibilità e versatilità operativa in tutte le condizioni
Rotazione multi-motorizzata dell'assieme radiogeno per immagini
ad elevato contenuto diagnostico
Ciascuna proiezione è stata studiata in ragione dello specifico requisito diagnostico
ed è definita dal movimento combinato di motori (sino a 4) controllati da microprocessore
La cinematica del sistema Orthoralix 9200 è tale da consentire di adattarsi con accuratezza
alla morfologia del paziente
Proiezioni con fattore di ingrandimento costante riducono
al minimo gli effetti di distorsione nelle radiografie panoramiche
Ricostruzione ottimizzata dell'immagine panoramica
Pannello di controllo semplice ed intuitivo
direttamente sull'assieme radiogeno
Orthoralix 9200 non necessita di interfaccia PC dedicata
per l'impostazione dei parametri tecnici
L'impostazione dei fattori tecnici e della proiezione da eseguire
avviene contestualmente al posizionamento del paziente,
senza doversi allontanare dalla macchina
Il pannello di controllo supplementare posto direttamente
sul craniostato del braccio cefalometrico consente di massimizzare
ulteriormente il flusso di lavoro
Posizionamento del paziente semplice, rapido ed accurato
Posizionamento del paziente mediante sistema a triplo raggio laser,
colonna motorizzata a due velocità e regolazione completamente
motorizzata dell'assieme rotante per la massima precisione e riproducibilità dell'esame
Dislocamento motorizzato sul piano orizzontale dell'assieme radiogeno attivabile dall'operatore
(protrusione degli incisivi)
Il robusto poggiafronte motorizzato garantisce eccellente stabilità e straordinario comfort per il paziente
Collegamento immediato a qualsiasi PC (versione DDE)
Orthoralix 9200 è stato concepito per collegarsi direttamente alla rete LAN esistente
nello studio dentistico
Non necessita di scheda proprietaria da installarsi all'interno del PC
Accesso immediato alle immagini da qualsiasi PC collegato in rete
Ampia gamma di programmi e proiezioni diagnostiche
Gamma completa di proiezioni per radiografie panoramiche
Le funzionalità delle proiezioni disponibili nella configurazione 9200 base possono essere estese con
l'installazione di due moduli opzionali: DMF, proiezioni supplementari Dento-Maxillo-Facciali e modulo
TRANSCAN, vista di sezioni trasversali in regione mandibolare e/o mascellare per implantologia
Estesa valutazione dell'articolazione temporo-mandibolare e del seno mascellare
Radiografia panoramica
Il sistema di radiografia panoramica e cefalometrica
dai molteplici vantaggi
Radiografia panoramica
Scegliete Gendex Orthoralix 9200 se desiderate:
Una qualità d'immagine insuperabile
Un'ampia gamma di programmi e proiezioni per un migliore risultato diagnostico
Un sistema veramente facile da usare
La massima modularità: possibilità di aggiungere in un secondo momento altre proiezioni
e/o il braccio per cefalometria
L'incremento della produttività dello studio
Proiezioni:
Programmi di base per radiologia panoramica:
Panoramica standard
Panoramica pediatrica
Dentatura ortogonale
Emipanoramica (dx, sx)
Viste laterali delle articolazioni
temporo-mandibolari
(bocca aperta/chiusa su singolo film)
Modulo opzionale DMF (programmi specifici di radiologia Dento-Maxillo-Facciale):
Articolazione temporo-mandibolare
in vista frontale (bocca aperta/chiusa)
Dentatura emiortogonale
Vista frontale dei seni mascellari
Dentatura frontale
Seni mascellari laterali (dx,sx)
Modulo opzionale TRANSCAN (programmi per implantologia):
4 programmi speciali per sezioni trasversali
Programmi di cefalometria:
Latero-laterale (LL)
Antero-posteriore (AP)
Postero-anteriore (PA)
Submento-vertice (SV)
Dati tecnici
Tensione di rete:
115 - 250 VAC, ± 10%
Frequenza:
50 / 60 Hz ± 2 Hz
Corrente massima:
10A a 250V, 15A a 115V
Tensione anodica:
60 - 84 kV
Corrente anodica:
3 - 15 mA
Fattore di impiego:
1:20 operando a piena potenza
Macchia focale:
0,5 secondo IEC 336 (1993)
Escursione verticale:
100 - 180 cm (da pavimento a piano occlusale)
Tempo di esposizione:
12 s per proiezione panoramica standard
Orthoralix 9200 (configurazione analogica - FILM)
Cassetta panoramica:
Dimensioni mm
250
1270
1000 ÷ 1800
La gamma Orthoralix 9200
Carpo
2280
15 x 30 cm (5" x 12") con schermi di rinforzo Lanex Medium
2310
Cassetta per cefalometria: 18 x 24 cm (8" x 10") con schermi di rinforzo Lanex Regular
Peso:
191 kg nella versione panoramica di base
211 kg con braccio cefalometrico
Orthoralix 9200 DDE
Dimensione Pixel sensore CCD: 48μm
Risoluzione sensore CCD:
10,4 lp/mm
Area attiva sensore PAN:
146 x 6 mm2
Area attiva sensore CEPH:
220 x 6 mm2
Dimensioni immagine:
1536 x 2725 pixel (PAN standard)
2304 x 2529 pixel (CEPH - MAX)
Requisiti del computer:
CPU: Pentium II, 400 MHz o superiore
RAM: 256 MB minimo
Scheda Ethernet 10/100
Sistema operativo:
Microsoft Windows 2000/XP
Peso:
188 kg nella versione panoramica di base
211 kg con braccio cefalometrico
25
948
880
1220
950
1770
KaVo Italia SrL
Prodotto da:
BU Imaging
Via R. Merello, 8 A
16141 Genova • Italia
Tel. 010 - 8 33 21 • Fax 010 - 8 33 22 10
www.gendex.it
Gendex Dental Systems
901 W. Oakton Street Des Plaines,
IL 60018 - USA
Gendex. Imaging Excellence.
1.006.2646
Dati soggetti a variazione senza preavviso © Copyright Gendex Dental Systems - gennaio 2008
Gendex® e Orthoralix® sono marchi registrati di Gendex Corporation.
KaVo è un marchio registrato di KaVo Dental.
Microsoft®, Windows®, Windows2000®, WindowsXP®
sono marchi registrati di Microsoft Corp.
