ICT PRODUCTS and SOLUTIONS

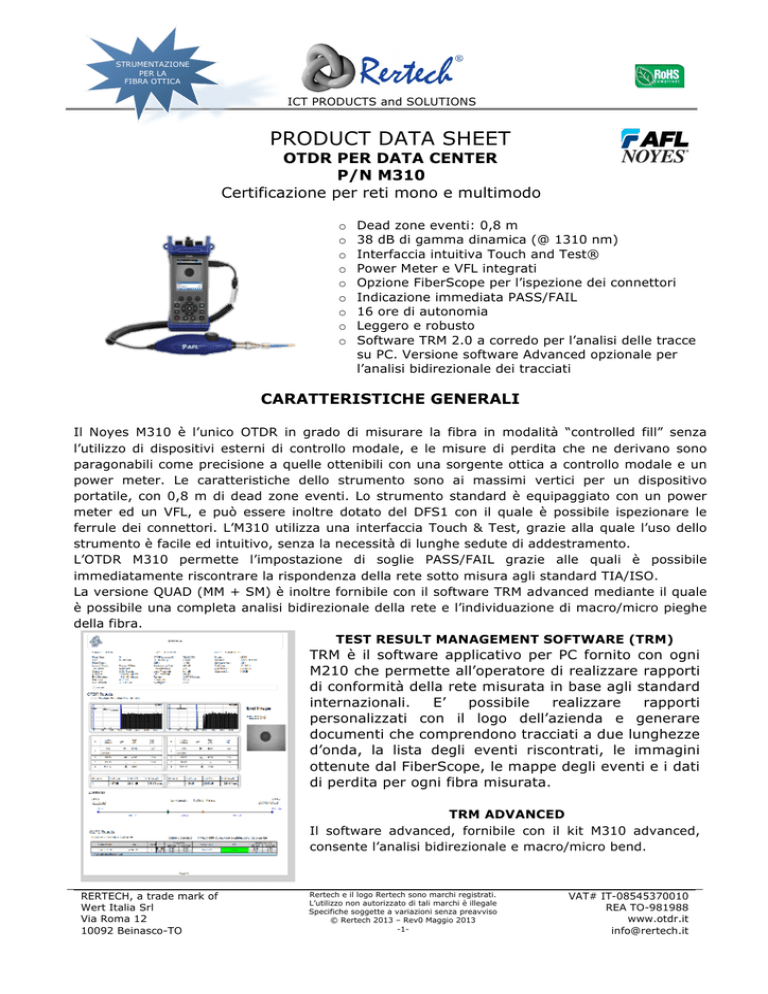

PRODUCT DATA SHEET
OTDR PER DATA CENTER
P/N M310
Certificazione per reti mono e multimodo
o
o
o
o
o
o
o
o
o
Dead zone eventi: 0,8 m
38 dB di gamma dinamica (@ 1310 nm)
Interfaccia intuitiva Touch and Test®
Power Meter e VFL integrati
Opzione FiberScope per l’ispezione dei connettori
Indicazione immediata PASS/FAIL
16 ore di autonomia
Leggero e robusto
Software TRM 2.0 a corredo per l’analisi delle tracce
su PC. Versione software Advanced opzionale per
l’analisi bidirezionale dei tracciati
CARATTERISTICHE GENERALI
Il Noyes M310 è l’unico OTDR in grado di misurare la fibra in modalità “controlled fill” senza
l’utilizzo di dispositivi esterni di controllo modale, e le misure di perdita che ne derivano sono
paragonabili come precisione a quelle ottenibili con una sorgente ottica a controllo modale e un
power meter. Le caratteristiche dello strumento sono ai massimi vertici per un dispositivo
portatile, con 0,8 m di dead zone eventi. Lo strumento standard è equipaggiato con un power
meter ed un VFL, e può essere inoltre dotato del DFS1 con il quale è possibile ispezionare le
ferrule dei connettori. L’M310 utilizza una interfaccia Touch & Test, grazie alla quale l’uso dello
strumento è facile ed intuitivo, senza la necessità di lunghe sedute di addestramento.
L’OTDR M310 permette l’impostazione di soglie PASS/FAIL grazie alle quali è possibile
immediatamente riscontrare la rispondenza della rete sotto misura agli standard TIA/ISO.
La versione QUAD (MM + SM) è inoltre fornibile con il software TRM advanced mediante il quale
è possibile una completa analisi bidirezionale della rete e l’individuazione di macro/micro pieghe
della fibra.
TEST RESULT MANAGEMENT SOFTWARE (TRM)
TRM è il software applicativo per PC fornito con ogni
M210 che permette all’operatore di realizzare rapporti
di conformità della rete misurata in base agli standard
internazionali.
E’
possibile
realizzare
rapporti
personalizzati con il logo dell’azienda e generare
documenti che comprendono tracciati a due lunghezze
d’onda, la lista degli eventi riscontrati, le immagini
ottenute dal FiberScope, le mappe degli eventi e i dati
di perdita per ogni fibra misurata.
TRM ADVANCED
Il software advanced, fornibile con il kit M310 advanced,
consente l’analisi bidirezionale e macro/micro bend.
RERTECH, a trade mark of
Wert Italia Srl
Via Roma 12
10092 Beinasco-TO
Rertech e il logo Rertech sono marchi registrati.
L’utilizzo non autorizzato di tali marchi è illegale
Specifiche soggette a variazioni senza preavviso
© Rertech 2013 – Rev0 Maggio 2013
-1-
VAT# IT-08545370010
REA TO-981988
www.otdr.it
[email protected]
STRUMENTAZIONE
PER LA
FIBRA OTTICA
ICT PRODUCTS and SOLUTIONS
SPECIFICHE TECNICHE1
SPECIFICHE GENERALI
Display
Connettività
Alimentazione
Autonomia
Tempo di ricarica
Peso
Dimensioni
OTDR
Sorgente
Lunghezze d’onda
Tolleranza λ
Gamma dinamica
Dead zone eventi
Dead zone attenuazione
Larghezza impulso
3,5” trans-riflettivo QVGA touch screen
1 x USB
Batterie Li-Ion – Adattatore AC
16 ore
4 ore
<1 kg
23 x 11 x 7 cm
Multi Modo
Laser
850/1300 nm
±20/±30 nm
Singolo Modo
Laser
1310-1550 nm
±20/±30 nm
30/30dB
0,8 m
2,5/2,7 m
5;10;30;100;300 ns–1 µs
38/37dB
0,8 m
3,0 m
10;30;100;300 ns
1;3;10;20 µs
Da 250 m a 30 km
Da 250 m a 240 km
Fino a 120.000 punti
Fino a 120.000 punti
3 cm
3 cm
Auto, Esperto, Real Time
Bellcore GR-196 versione 1.1
> 1000 tracce (memoria interna), 1000 su USB esterna
Impostazione distanza
Campionamento
Minima distanza tra punti
Modi d’uso
Formato delle tracce
Capacità di
memorizzazione
POWER METER
Lunghezze d’onda calibrate
850;1300;1310;1490;1550;1625;1650 nm (visualizzabili 3 insieme)
Rivelatore
InGaAs
Gamma dinamica
Da -70 a +6 dBm
Accuratezza @ -10dBm
±0,25 dB
Risoluzione
0,01 dB
Riconoscimento mod.
270;330;1000;2000 Hz
VFL
Sorgente
Laser
Lunghezza d’onda
635 nm
Potenza nominale
1 mW
FiberScope DFS1 (opzionale)
Campo visivo
400x300 µm
Risoluzione ottica
4µm
1 Estratto delle specifiche principali; per le specifiche complessive fare riferimento al data sheet AFL-NOYES originale
RERTECH, a trade mark of
Wert Italia Srl
Via Roma 12
10092 Beinasco-TO
Rertech e il logo Rertech sono marchi registrati.
L’utilizzo non autorizzato di tali marchi è illegale
Specifiche soggette a variazioni senza preavviso
© Rertech 2013 – Rev0 Maggio 2013
-2-
VAT# IT-08545370010
REA TO-981988
www.otdr.it
[email protected]
STRUMENTAZIONE
PER LA
FIBRA OTTICA
ICT PRODUCTS and SOLUTIONS
CODIFICA
M310-20U-01
M310-20U-01-HC
M310-22U-01
M310-22U-01-HC
M310-25U-01
M310-25U-01-HC
M310-25U-01-HC1-AA
RERTECH, a trade mark of
Wert Italia Srl
Via Roma 12
10092 Beinasco-TO
M310 SM con power meter e VFL, borsa floscia
M310 SM con power meter e VFL, borsa rigida
M310 MM con power meter e VFL, borsa floscia
M310 MM con power meter e VFL, borsa rigida
M310 QUAD con power meter e VFL, borsa floscia
M310 QUAD con power meter e VFL, borsa rigida
M310 QUAD con power meter, fiberscope e VFL, advanced
software, borsa rigida
